उत्पाद विवरण:
|
| मॉडल संख्या: | SFTO2150RX-7320AN | स्क्रीन का साईज़: | 21.5-इंच विकर्ण (546.1 मिमी) |
|---|---|---|---|
| संकल्प: | 1920 × 1080 पिक्सल (आरजीबी स्ट्राइप) | चमक: | 500 सीडी/वर्ग मीटर |
| संचालन तापमान।: | -30 डिग्री सेल्सियस से + 80 डिग्री सेल्सियस | इसके विपरीत अनुपात: | 1000:1 (प्रकार) |
| इंटरफेस: | दोहरे चैनल एलवीडी (2 पिक्सेल/घड़ी) | बिजली की खपत: | 20.96W |
| प्रतिक्रिया समय: | 14ms GTG (ग्रे-टू-ग्रे) | देखने का कोण: | 89 ° सभी दिशाएँ (Cr> 10) |
| बैकलाइट: | 50,000 घंटे | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 500 निट्स औद्योगिक टीएफटी एलसीडी,एफएचडी औद्योगिक टीएफटी एलसीडी,21.5 औद्योगिक टीएफटी एलसीडी |
||
कठोर वातावरण के लिए मिशन-क्रिटिकल इंडस्ट्रियल डिस्प्ले
The SFTO2150RX-7320AN औद्योगिक स्वचालन, चिकित्सा इमेजिंग और परिवहन प्रणालियों में विश्वसनीयता के लिए बेंचमार्क स्थापित करता है। 500 निट्स उच्च चमक और FHD रिज़ॉल्यूशन के साथ, यह सीधी धूप या कम तापमान की स्थिति में भी स्पष्ट दृश्य प्रदान करता है।
मुख्य इंजीनियरिंग लाभ
✅ सैन्य-ग्रेड स्थायित्व
आर्कटिक से रेगिस्तानी तापमान (-30°C~80°C) पर संचालित होता है
50G यांत्रिक झटके (IEC 60068-2-27) से बचता है
240 घंटे आर्द्रता संचालन @50°C/80%RH
✅ औद्योगिक कनेक्टिविटी
दोहरी-चैनल LVDS इंटरफ़ेस (JAE FI-X30H कनेक्टर)
DE-केवल टाइमिंग मोड @74.25MHz
6-बिट + Hi-FRC (16.7M रंग)
✅ शून्य डाउनटाइम डिज़ाइन
50,000hr LED बैकलाइट (7020 चिप्स, 10S6P×2)
<300mV इनपुट रिपल टॉलरेंस
±8kV संपर्क ESD सुरक्षा (IEC 61000-4-2)
Industrieanwendungen / औद्योगिक अनुप्रयोग
Wartung & Garantie / रखरखाव और वारंटी
Lebensdauer: 50.000 Stunden LED-Betrieb (@25°C)
Bildschirmeinbrennen verhindern: 30 मिनट निष्क्रियता के बाद स्लीप-मोड
Garantie: 1 Jahr Funktionsersatz
ESD-Schutz: IPM-verpackt mit leitfähiger Folie
अनुकूलन का अनुरोध करें
संपर्क करें sales2@saef.com.cn IP65 सीलबंद संस्करण, कैपेसिटिव टच विकल्प, या कस्टम बेज़ेल डिज़ाइन के लिए।
विशेष विवरण
| आइटम | विशिष्टता | यूनिट |
| सक्रिय स्क्रीन आकार | 21.5 | इंच |
| पिक्सेल की संख्या | 1920 X 1080 | पिक्सेल |
| डिस्प्ले क्षेत्र | 476.64 (H) x 268.11(V) | मिमी |
| बेज़ेल ओपनिंग | 479.84(H) x 271.3(V) | मिमी |
| रूपरेखा आयाम | 495.6(H) x 292.4(V) x 10.35(D) | मिमी |
| चमक, सफेद | 500 (केंद्र 1 बिंदु,Typ.) | cd/m 2 |
| बिजली आपूर्ति इनपुट वोल्टेज | 12 (Typ) | V |
| बिजली आपूर्ति वोल्टेज | 5.0 (Typ) | V |
| बिजली की खपत | कुल = 20.96 (Typ.) | W |
| कंट्रास्ट अनुपात | 1000:1 | -- |
| प्रतिक्रिया समय | 14 (Typ.)(G to G) | एमएस |
| रंग तापमान | TBD | K |
| वज़न | TBD(Typ) | किलोग्राम |
| ऑपरेटिंग तापमान | -30 ~ 80 | ℃ |
| भंडारण तापमान | -30 ~ 85 | ℃ |
ऑप्टिकल विशेषताएं
| पैरामीटर | प्रतीक | स्थिति | न्यूनतम | टाइप. | अधिकतम | यूनिट | ||
|
देखने का कोण रेंज |
क्षैतिज |
Θ3 |
CR > 10 |
85 | 89 | - | डिग्री | |
| Θ9 | 85 | 89 | - | डिग्री | ||||
|
ऊर्ध्वाधर |
Θ12 | 85 | 89 | - | डिग्री | |||
| Θ6 | 85 | 89 | - | डिग्री | ||||
| चमक कंट्रास्ट अनुपात | CR |
Θ = 0. (केंद्र) सामान्य देखना कोण |
450 | 500 | ||||
| सेल ट्रांसमिटेंस | Tr | - | 3.55 | - | % | |||
| सफेद चमक एकरूपता | ΔY | 75 | 80 | - | % | |||
|
पुनरुत्पादन रंग का |
सफेद |
Wx | 0.283 | 0.313 | 0.343 | - | ||
| Wy | 0.299 | 0.329 | 0.359 | - | ||||
|
लाल |
Rx | 0.607 | 0.637 | 0.667 | - | |||
| Ry | 0.320 | 0.350 | 0.380 | - | ||||
|
हरा |
Gx | 0.266 | 0.296 | 0.326 | - | |||
| Gy | 0.590 | 0.620 | 0.650 | - | ||||
|
नीला |
Bx | 0.120 | 0.150 | 0.180 | - | |||
| By | 0.02 | 0.05 | 0.08 | - | ||||
|
प्रतिक्रिया समय |
GTG | Tg | 14 | 25 | एमएस | |||
| क्रॉस टॉक | CT |
- |
- |
2.0 | % | |||
बैकलाइट विशेषताएं
| पैरामीटर | प्रतीक | मान | यूनिट | ||
| न्यूनतम | टाइप. | अधिकतम | |||
| एलईडी लाइट बार इनपुट वोल्टेज प्रति इनपुट पिन | VPIN | 46.5 | 48.5 | 51.5 | V |
| एलईडी लाइट बार इनपुट कुल करंट | IPIN | --- | 360 | एमए | |
| एलईडी जीवनकाल | LLED | 40000 | 50000 | --- | घंटे |
| बिजली की खपत | PBL | 17.46 | W | ||
बाहरी आयाम
इंटरफ़ेस पिन परिभाषा
| Pमें नहीं | प्रतीक | समारोह |
| 1 | RXO0- | पिक्सेल 0 (विषम) का नकारात्मक संचरण डेटा |
| 2 | RXO0+ | पिक्सेल 0 (विषम) का सकारात्मक संचरण डेटा |
| 3 | RXO1- | पिक्सेल 1 (विषम) का नकारात्मक संचरण डेटा |
| 4 | RXO1+ | पिक्सेल 1 (विषम) का सकारात्मक संचरण डेटा |
| 5 | RXO2- | पिक्सेल 2 (विषम) का नकारात्मक संचरण डेटा |
| 6 | RXO2+ | पिक्सेल 2 (विषम) का सकारात्मक संचरण डेटा |
| 7 | GND | पावर ग्राउंड |
| 8 | RXOC- | नकारात्मक संचरण घड़ी (विषम) |
| 9 | RXOC+ | सकारात्मक संचरण घड़ी (विषम) |
| 10 | RXO3- | पिक्सेल 3 (विषम) का नकारात्मक संचरण डेटा |
| 11 | RXO3+ | पिक्सेल 3 (विषम) का सकारात्मक संचरण डेटा |
| 12 | RXE0- | पिक्सेल 0 (यहां तक कि) का नकारात्मक संचरण डेटा |
| 13 | RXE0+ | पिक्सेल 0 (यहां तक कि) का सकारात्मक संचरण डेटा |
| 14 | GND | पावर ग्राउंड |
| 15 | RXE1- | पिक्सेल 1 (यहां तक कि) का नकारात्मक संचरण डेटा |
| 16 | RXE1+ | पिक्सेल 1 (यहां तक कि) का सकारात्मक संचरण डेटा |
| 17 | GND | पावर ग्राउंड |
| 18 | RXE2- | पिक्सेल 2 (यहां तक कि) का नकारात्मक संचरण डेटा |
| 19 | RXE2+ | पिक्सेल 2 (यहां तक कि) का सकारात्मक संचरण डेटा |
| 20 | RXEC- | नकारात्मक संचरण घड़ी (यहां तक कि) |
| 21 | RXEC+ | सकारात्मक संचरण घड़ी (यहां तक कि) |
| 22 | RXE3- | पिक्सेल 3 (यहां तक कि) का नकारात्मक संचरण डेटा |
| 23 | RXE3+ | पिक्सेल 3 (यहां तक कि) का सकारात्मक संचरण डेटा |
| 24 | GND | पावर ग्राउंड |
| 25 | NC | कनेक्शन नहीं, यह पिन खुला होना चाहिए |
| 26 | NC | कनेक्शन नहीं, यह पिन खुला होना चाहिए |
| 27 | NC | कोई कनेक्शन नहीं |
| 28 | VDD |
बिजली आपूर्ति: +5V |
| 29 | VDD | |
| 30 | VDD |

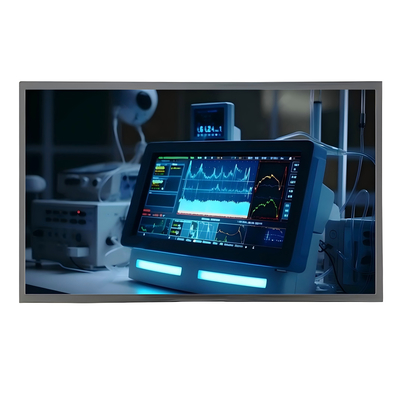

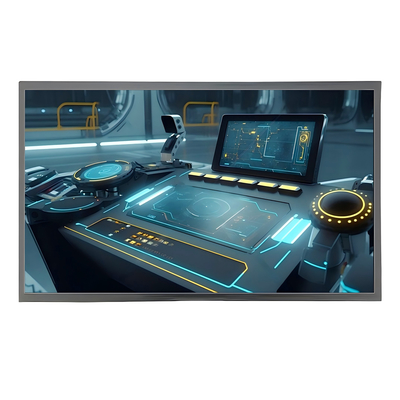

उत्पाद छवि
