उत्पाद विवरण:
|
| मॉडल संख्या: | SFTO2150RX-7321AN | स्क्रीन का साईज़: | 21.5 इंच विकर्ण |
|---|---|---|---|
| संकल्प: | 1920 × 1080 पिक्सल (आरजीबी स्ट्राइप) | चमक: | 2000 Cd/m2 |
| भंडारण अस्थायी।: | -30 डिग्री सेल्सियस से + 80 डिग्री सेल्सियस | संचालन तापमान।: | -30 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस |
| इसके विपरीत अनुपात: | 1000:1 (प्रकार) | इंटरफेस: | LVDS 2-पिक्सेल/घड़ी |
| विद्युत आपूर्ति: | 5 वी डीसी ± 10% | बिजली की खपत: | 37.22W (टाइप।) |
| सतह उपचार: | एजी/एआर कोटिंग्स (चयन योग्य) | स्पर्श प्रौद्योगिकी: | PCAP (CTP) वैकल्पिक |
| शीशे को ढको: | गोरिल्ला ग्लास/टेम्पर्ड ग्लास/पीएमएमए | अंक को छूने: | 10-बिंदु बहु-स्पर्श |
| स्पर्श इंटरफ़ेस: | I AC/USB/RS232 (कॉन्फ़िगर करने योग्य) | आईसी विकल्प: | ईटी, इलिटेक, सरू, गुडिक्स |
| अनुकूलन: | रेशम की छपाई, लोगो, कट-आउट | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 2000Nits TFT एलसीडी डिस्प्ले,21.5 TFT एलसीडी डिस्प्ले,1920x1080 टीएफटी एलसीडी डिस्प्ले |
||
कठोर औद्योगिक वातावरण के लिए इंजीनियर
SFT02150RX-7321AN इंडस्ट्रियल TFT LCD कठोर परिस्थितियों में बेजोड़ दृश्यता प्रदान करता है। 2000 निट्स ब्राइटनेस और 1000:1 कंट्रास्ट के साथ, यह बाहरी अनुप्रयोगों के लिए धूप में पठनीयता की गारंटी देता है। -30°C से +80°C संचालन के लिए प्रमाणित और 50,000-घंटे की बैकलाइट सहनशक्ति द्वारा समर्थित, यह फैक्ट्री ऑटोमेशन, भारी मशीनरी और महत्वपूर्ण बुनियादी ढांचे के लिए आदर्श समाधान है।
मुख्य औद्योगिक लाभ
मजबूत विश्वसनीयता
50G शॉक/वाइब्रेशन टेस्ट (MIL-STD अनुरूप) और 85°C/90%RH आर्द्रता सहनशक्ति पास करता है।
क्रिस्टल-क्लियर विजिबिलिटी
89° चौड़े देखने के कोण, 80% सफेद एकरूपता, और एंटी-ग्लेयर सतह (धुंध 25%, 3H कठोरता)।
निर्बाध एकीकरण
एम्बेडेड सिस्टम के लिए DE-ओनली मोड + लैंडस्केप/पोर्ट्रेट लचीलेपन के साथ LVDS इंटरफ़ेस।
वैश्विक अनुपालन
EU RoHS 2011/65/EU, REACH 1907/2006/EC, और US पर्यावरण मानकों को पूरा करता है।
शून्य छवि प्रतिधारण
डायनेमिक स्लीप मोड सिफारिशों के साथ 24/7 संचालन के लिए अनुकूलित।
CTP विकल्प (उत्पाद के लिए अनुकूलन)
आपके औद्योगिक वर्कफ़्लो के लिए तैयार
1. स्टैंडर्ड रेडी-शिप मॉडल
→ SFT02150RX-7321AN: 1-वर्ष की वारंटी के साथ 2-सप्ताह की वैश्विक डिलीवरी।
2. अर्ध-अनुकूलित समाधान
पर्यावरण सख्त:
► रासायनिक प्रतिरोध के लिए अनुरूप कोटिंग
► -30°C से +85°C विस्तारित तापमान किट
बढ़ी हुई उपयोगिता:
► PCAP/प्रतिरोधी स्पर्श एकीकरण (IP65 सीलबंद)
► संवेदनशील वातावरण के लिए EMI परिरक्षण
यांत्रिक अनुकूलन:
► कस्टम बेज़ल (स्टेनलेस स्टील/एल्यूमीनियम)
► VESA माउंट संगतता
3. पूर्ण ODM अनुकूलन
एप्लिकेशन-विशिष्ट रीडिज़ाइन:
► सैन्य-ग्रेड ड्राइवर बोर्ड (MIL-STD-810)
► विस्फोटक वातावरण के लिए ATEX-प्रमाणित आवास
प्रोटोटाइपिंग और कम मात्रा:
► R&D बैचों के लिए MOQ नहीं
► 8-सप्ताह का कस्टम विकास चक्र
अनुप्रयोग
औद्योगिक नियंत्रण प्रणाली
इस मॉड्यूल को क्यों चुनें?
दुनिया भर में 3000+ कठोर-वातावरण प्रणालियों में तैनात। SAEF के डिस्प्ले Siemens Healthcare, Raytheon, और समुद्री OEMs को 2020 से शून्य फील्ड विफलताओं के साथ चरम स्थितियों में दृश्यता बनाए रखने में सक्षम बनाते हैं।
अनुकूलन का अनुरोध करें
संपर्क करें sales2@saef.com.cn IP65 सीलबंद संस्करणों, कैपेसिटिव टच विकल्पों, या कस्टम बेज़ल डिज़ाइनों के लिए।
विशेष विवरण
| पैरामीटर | विशिष्टता | यूनिट |
| सक्रिय क्षेत्र | 476.64(H) × 268.11(V) | मिमी |
| पिक्सेल की संख्या | 1920(H) ×1080(V) | पिक्सेल |
| पिक्सेल पिच | 0.24825(H) x 0.24825(V) | मिमी |
| पिक्सेल व्यवस्था | RGB वर्टिकल स्ट्राइप | - |
| डिस्प्ले रंग | 16.7M | रंग |
| डिस्प्ले मोड | सामान्य रूप से काला | - |
| आयामी रूपरेखा | 495.6(H) × 292.4(V) × 13.6(D) typ. | मिमी |
| संभावित डिस्प्ले प्रकार | लैंडस्केप और पोर्ट्रेट सक्षम | - |
| वज़न | TBD | किलोग्राम |
| बेज़ल चौड़ाई (L/R/U/D) | 7.9/7.9/10.5/10.5 | मिमी |
| सतह उपचार | धुंध 25%, 3H | - |
| बैक-लाइट | निचला पक्ष 1-एलईडी लाइट बार प्रकार | - |
बाहरी आयाम
इंटरफ़ेस पिन परिभाषा
| पिन सं. | प्रतीक | विवरण |
| 1 | RxO0- | नकारात्मक LVDS विभेदक डेटा इनपुट (विषम डेटा) |
| 2 | RxO0+ | सकारात्मक LVDS विभेदक डेटा इनपुट (विषम डेटा) |
| 3 | RxO1- | नकारात्मक LVDS विभेदक डेटा इनपुट (विषम डेटा) |
| 4 | RxO1+ | सकारात्मक LVDS विभेदक डेटा इनपुट (विषम डेटा) |
| 5 | RxO2- | नकारात्मक LVDS विभेदक डेटा इनपुट (विषम डेटा) |
| 6 | RxO2+ | सकारात्मक LVDS विभेदक डेटा इनपुट (विषम डेटा) |
| 7 | BIST | BIST |
| 8 | RxOCLK- | नकारात्मक LVDS विभेदक क्लॉक इनपुट (विषम क्लॉक) |
| 9 | RxOCLK+ | सकारात्मक LVDS विभेदक क्लॉक इनपुट (विषम क्लॉक) |
| 10 | RxO3- | नकारात्मक LVDS विभेदक डेटा इनपुट (विषम डेटा) |
| 11 | RxO3+ | सकारात्मक LVDS विभेदक डेटा इनपुट (विषम डेटा) |
| 12 | RxE0- | नकारात्मक LVDS विभेदक डेटा इनपुट (सम डेटा) |
| 13 | RxE0+ | सकारात्मक LVDS विभेदक डेटा इनपुट (सम डेटा) |
| 14 | GND | ग्राउंड |
| 15 | RxE1- | नकारात्मक LVDS विभेदक डेटा इनपुट (सम डेटा) |
| 16 | RxE1+ | सकारात्मक LVDS विभेदक डेटा इनपुट (सम डेटा) |
| 17 | GND | ग्राउंड |
| 18 | RxE2- | नकारात्मक LVDS विभेदक डेटा इनपुट (सम डेटा) |
| 19 | RxE2+ | सकारात्मक LVDS विभेदक डेटा इनपुट (सम डेटा) |
| 20 | RxECLK- | नकारात्मक LVDS विभेदक क्लॉक इनपुट (सम क्लॉक) |
| 21 | RxECLK+ | नकारात्मक LVDS विभेदक क्लॉक इनपुट (सम क्लॉक) |
| 22 | RxE3- | नकारात्मक LVDS विभेदक डेटा इनपुट (सम डेटा) |
| 23 | RxE3+ | सकारात्मक LVDS विभेदक डेटा इनपुट (सम डेटा) |
| 24 | GND | ग्राउंड |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | कोई कनेक्शन नहीं |
| 28 | VDD | पावर सप्लाई इनपुट वोल्टेज 5V |
| 29 | VDD | पावर सप्लाई इनपुट वोल्टेज 5V |
| 30 | VDD | पावर सप्लाई इनपुट वोल्टेज 5V |
ऑप्टिकल विशेषताएं
| पैरामीटर | प्रतीक | स्थिति | न्यूनतम | टाइप. | अधिकतम | यूनिट | ||
|
देखने का कोण रेंज |
क्षैतिज |
Θ3 |
CR > 10 |
85 | 89 | - | डिग्री | |
| Θ9 | 85 | 89 | - | डिग्री | ||||
|
ऊर्ध्वाधर |
Θ12 | 85 | 89 | - | डिग्री | |||
| Θ6 | 85 | 89 | - | डिग्री | ||||
| चमक कंट्रास्ट अनुपात | CR |
Θ = 0.(केंद्र) |
700 | 1000 | ||||
| सफेद की चमक | Yw | 1800 | 2000 | - | cd/m2 | |||
| सफेद चमक एकरूपता | ΔY | 75 | 80 | - | % | |||
|
रंग का प्रजनन |
सफेद |
Wx | 0.283 | 0.313 | 0.343 | - | ||
| Wy | 0.339 | 0.369 | 0.399 | - | ||||
|
लाल |
Rx | 0.608 | 0.638 | 0.668 | - | |||
| Ry | 0.319 | 0.349 | 0.379 | - | ||||
|
हरा |
Gx | 0.277 | 0.307 | 0.337 | - | |||
| Gy | 0.591 | 0.621 | 0.651 | - | ||||
|
नीला |
Bx | 0.112 | 0.142 | 0.172 | - | |||
| By | 0.063 | 0.066 | 0.069 | - | ||||
|
प्रतिक्रिया समय |
GTG | Tg | 14 | 25 | एमएस | |||
| क्रॉस टॉक | CT |
- |
- |
2.0 | % | |||
| NTSC | 70 | 72 | 74 | % | ||||
| डिस्प्ले एकरूपता | 75 | 80 | - | % | ||||
बैकलाइट विशेषताएं
| आइटम | प्रतीक | न्यूनतम | TYP. | अधिकतम | यूनिट |
| BLU करंट | I | -- | 1050 | -- | mA |
| BLU वोल्टेज | V | -- | 50 | 50.6 | V |
| BLU बिजली की खपत | PBLU | -- | 52.5 | -- | W |
| ऑपरेटिंग लाइफटाइम | घंटा | 40,000 | 50,000 | -- | घंटा |

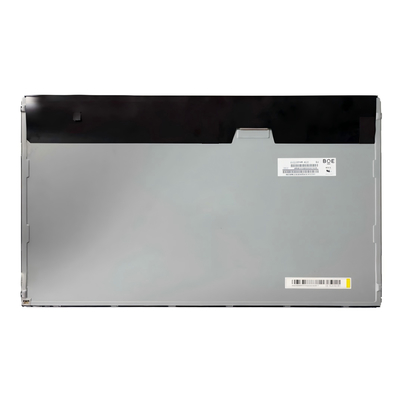

उत्पाद छवि
