उत्पाद विवरण:
|
| स्क्रीन का साईज़: | 13.3-इंच विकर्ण | संकल्प: | 1920 × 1080 पिक्सल (आरजीबी स्ट्राइप) |
|---|---|---|---|
| भंडारण अस्थायी।: | -20 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस | संचालन तापमान।: | -30 डिग्री सेल्सियस से + 80 डिग्री सेल्सियस |
| चमक: | 1000 सीडी/एम² | इसके विपरीत अनुपात: | 1000:1 (प्रकार) |
| इंटरफेस: | 2-लेन EDP 1.2 (2.7Gbps) | विद्युत आपूर्ति: | 3.3V डीसी (लॉजिक), 12V/24V (बैकलाइट) |
| सतह उपचार: | एजी/एआर कोटिंग्स (चयन योग्य) | स्पर्श प्रौद्योगिकी: | कैपेसिटिव टच पैनल |
| शीशे को ढको: | गोरिल्ला ग्लास/टेम्पर्ड ग्लास/पीएमएमए | अंक को छूने: | 10-बिंदु बहु-स्पर्श |
| स्पर्श इंटरफ़ेस: | I AC/USB/RS232 (कॉन्फ़िगर करने योग्य) | आईसी विकल्प: | ईटी, इलिटेक, सरू, गुडिक्स |
| अनुकूलन: | रेशम की छपाई, लोगो, कट-आउट | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 1080p औद्योगिक एलसीडी डिस्प्ले मॉड्यूल,फुल एचडी टीएफटी एलसीडी डिस्प्ले मॉड्यूल,ईडीपी इंटरफ़ेस टीएफटी एलसीडी डिस्प्ले |
||
मांग वाले वातावरण के लिए अल्ट्रा-ब्राइट औद्योगिक टीएफटी डिस्प्ले
SFTO1330SM-7208A3CT2 एक उच्च-प्रदर्शन वाला 13.3 इंच का फुल एचडी टीएफटी एलसीडी मॉड्यूल है जिसे औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया है जिसमें असाधारण दृश्यता, स्थायित्व और स्पर्श प्रतिक्रिया की आवश्यकता होती है।एक चकाचौंध 1000nits चमक और 72% एनटीएससी रंग रेंज की विशेषता, यह डिस्प्ले उच्च परिवेश-प्रकाश स्थितियों में भी क्रिस्टल-स्पष्ट दृश्य प्रदान करता है।चमक प्रतिरोधी कोटिंग (6H कठोरता) के साथ एकीकृत क्षमतात्मक स्पर्श तकनीक कारखानों जैसी कठोर सेटिंग्स में विश्वसनीय इनपुट सुनिश्चित करती है, आउटडोर कियोस्क और चिकित्सा उपकरण।
प्रमुख विशेषताएं
फुल एचडी स्पष्टताः 1920×1080 रिज़ॉल्यूशन के साथ 16.7 मिलियन रंग तेज पाठ, ग्राफिक्स और वीडियो के लिए।
हाई-स्पीड ईडीपी इंटरफेसः 2-लेन एम्बेडेड डिस्प्लेपोर्ट (2.7 जीबीपीएस) निर्बाध डेटा ट्रांसमिशन की गारंटी देता है।
व्यापक तापमान संचालनः -20°C से +70°C तक विश्वसनीय प्रदर्शन (भंडारणः -30°C से +80°C) ।
50,000-घंटे का एलईडी बैकलाइटः कम रखरखाव के लिए लंबे जीवनकाल के साथ ऊर्जा कुशल डिजाइन।
औद्योगिक-ग्रेड स्थायित्वः विरोधी चमक सतह, झटके प्रतिरोधी निर्माण, और RoHS अनुपालन।
आसान एकीकरणः पीडब्ल्यूएम डिमिंग, आई2सी/यूएसबी/यूएटी टच इंटरफेस और डीसी पावर इनपुट (3.3 वी लॉजिक, 12 वी/24 वी बैकलाइट) का समर्थन करता है।
तकनीकी उत्कृष्टता
ऑप्टिकल प्रदर्शनः 85° देखने के कोण, 800:1 कंट्रास्ट अनुपात और 30ms प्रतिक्रिया समय।
स्पर्श संवेदनशीलताः दस्ताने के साथ, धुंध/सतह नमी में निर्दोष रूप से काम करता है, और मल्टी-टच का समर्थन करता है।
मजबूत डिजाइनः पतली प्रोफ़ाइल (5.2 मिमी गहराई), हल्का वजन, और ईएमआई-बचत कनेक्टर (आई-पेक्स 20455-030 ई) ।
प्रमाणित विश्वसनीयताः आईएसओ 9001/14001 प्रमाणित, 72 घंटे की आर्द्रता/थर्मल सदमे का परीक्षण किया गया।
आदर्श अनुप्रयोग
औद्योगिक एचएमआई पैनल
पीओएस/रिटेल टर्मिनल
चिकित्सा निदान उपकरण
वीडियो कॉन्फ्रेंसिंग सिस्टम
परिवहन सूचना मनोरंजन
स्मार्ट वेंडिंग मशीन
इस प्रदर्शन को क्यों चुना?
सेफ टेक्नोलॉजी लिमिटेड (शेंज़ेन) द्वारा इंजीनियर, SFTO1330SM-7208A3CT2 अत्याधुनिक ऑप्टिकल तकनीक को औद्योगिक कठोरता के साथ जोड़ती है।इसका ईडीपी इंटरफ़ेस एम्बेडेड सिस्टम के साथ एकीकरण को सरल बनाता है, जबकि संचयी टचस्क्रीन उपयोगकर्ता बातचीत को बढ़ाता है। कठोर परीक्षण और वैश्विक प्रमाणपत्रों द्वारा समर्थित,यह मॉड्यूल यूरोप और उत्तरी अमेरिका के सबसे कठिन वातावरण में 24/7 संचालन के लिए अनुकूलित है.
अनुकूलन अनुरोध करें
संपर्कsales2@saef.com.cnIP65 सील संस्करणों के लिए, क्षमतात्मक स्पर्श विकल्पों, या कस्टम bezel डिजाइनों के लिए।
बाहरी आयाम
इंटरफेस पिन परिभाषा
| पिन नं. | प्रतीक | आई/ओ | कार्य |
| 1 | CABC_ EN / NC | - | सीडी के लिए आरक्षित |
| 2 | H_GND | पी | हाई स्पीड राउंड |
| 3 | लेन1_एन | मैं | पूरक सिग्नल लिंक लेन 1 |
| 4 | लेन1_P | मैं | सही सिग्नल लिंक लेन 1 |
| 5 | H_GND | पी | हाई स्पीड राउंड |
| 6 | लेन0_एन | मैं | पूरक सिग्नल लिंक लेन 0 |
| 7 | लेन0_पी | मैं | सही सिग्नल लिंक लेन 0 |
| 8 | H_GND | पी | हाई स्पीड राउंड |
| 9 | AUX_CH_P | मैं | वास्तविक सिग्नल सहायक चैनल |
| 10 | AUX_CH_N | मैं | पूरक संकेत सहायक चैनल |
| 11 | H_GND | पी | हाई स्पीड राउंड |
| 12 | LCD_VDD | पी | एलसीडी तर्क और ड्राइवर शक्ति (3.3V) |
| 13 | LCD_VDD | पी | एलसीडी तर्क और ड्राइवर शक्ति (3.3V) |
| 14 | NC | मैं | एलसीडी निर्माता के उपयोग के लिए आरक्षित |
| 15 | LCD_GND | पी | एलसीडी तर्क और ड्राइवर ग्राउंड |
| 16 | LCD_GND | पी | एलसीडी तर्क और ड्राइवर ग्राउंड |
| 17 | एचपीडी | ओ | एचपीडी सिग्नल पिन |
| 18 | एलईडी-1 | पी | बैकलाइट ग्राउंड |
| 19 | एलईडी-2 | पी | बैकलाइट ग्राउंड |
| 20 | एलईडी-3 | पी | बैकलाइट ग्राउंड |
| 21 | एलईडी-4 | पी | बैकलाइट ग्राउंड |
| 22 | BL_ ENABLE | मैं | बैकलाइट चालू/बंद |
| 23 | BL_PWM_DIM | मैं | सिस्टम पीडब्ल्यूएम |
| 24 | एससीएल/एनसी | - | एलसीडी निर्माता के उपयोग के लिए आरक्षित |
| 25 | SDA/NC | - | एलसीडी निर्माता के उपयोग के लिए आरक्षित |
| 26 | BL_PWR | पी | बैकलाइट की शक्ति |
| 27 | BL_PWR | पी | बैकलाइट की शक्ति |
| 28 | BL_PWR | पी | बैकलाइट की शक्ति |
| 29 | BL_PWR | पी | बैकलाइट की शक्ति |
| 30 | NC | - | एलसीडी निर्माता के उपयोग के लिए आरक्षित |
ऑप्टिकल विशेषताएं
| पैरामीटर | शर्तें | मिनट. | टाइप करें। | मैक्स. | इकाई | |
|
देखने का कोण (CR>10) |
क्षैतिज | θL | - | 85 | - |
डिग्री |
| θ R | - | 85 | - | |||
| ऊर्ध्वाधर | θT | - | 85 | - | ||
| θB | - | 85 | - | |||
| कंट्रास्ट अनुपात | केंद्र | 600 | 800 | - | - | |
| प्रतिक्रिया समय | Tr+Td | - | 30 | 35 | एमएस | |
|
सी.एफ. रंग रंग(CIE1931) |
लाल एक्स |
टाइप करें। -0.05 |
टीबीडी |
टाइप करें। +0.05 |
- | |
| लाल y | टीबीडी | - | ||||
| हरा एक्स | टीबीडी | - | ||||
| हरी y | टीबीडी | - | ||||
| नीला x | टीबीडी | - | ||||
| नीला y | टीबीडी | - | ||||
| सफेद एक्स | (0.323) | - | ||||
| सफेद y | (0.379) | - | ||||
| एनटीएससी अनुपात | % | (72) | - | |||
|
केंद्र सफेद की चमक |
YLI | 800 | 1000 | cd/m2 | ||
बैकलाइट विशेषताएं
| पैरामीटर | प्रतीक | मिनट. | टाइप करें। | मैक्स. | इकाई |
| आपूर्ति वोल्टेज | वीबीएल | 5 | 12.0 | 37 | वी |
|
बैकलाइट के लिए बिजली की आपूर्ति करंट |
ILED | 6 |
- |
25 | mA |
| बैक लाइट के लिए बिजली की आपूर्ति | PLED | 0.18 | - | 5.55 | W |
| मॉड्यूलेटेड प्रकाश संकेत वोल्टेज | वीपीडब्ल्यूएम एच | 1.2 | - | 5.0 | वी |
| वीपीडब्ल्यूएम एल | 0 | - | 0.6 | वी | |
| चमक नियंत्रण कर्तव्य अनुपात | कर्तव्य | 1 | - | 100 | % |
| चमक नियंत्रण आवृत्ति | fPWM | 100 | - | 1,600 | KHz |
| एलईडी-बीएल चालू/बंद उच्च वोल्टेज | VCNTH | 1.2 | 5.0 | वी | |
| एलईडी-बीएल ऑन/ऑफ कम वोल्टेज | VCNTL | 0 | - | 0.6 | वी |
| एलईडी जीवनकाल | - | 40,000 | 50,000 | - | h |
सीटीपी विनिर्देश
| श्रेणी | पैरामीटर | विनिर्देश |
| सामान्य | संरचना | कवर ग्लास + DITO ग्लास |
| कवर लेंस को मजबूत करना | रासायनिक रूप से प्रबलित | |
| कवर लेंस सतह कठोरता | ≥6H (पेन्सिल की कठोरता) | |
| प्रकाश संचरण दर | ≥85% | |
| ऑपरेशन तापमान | -20°C ~ +70°C, ≤85% आरएच | |
| भंडारण तापमान | -30°C ~ +80°C, ≤85% आरएच | |
| विद्युत | इंटरफेस | आईआईसी/यूएसबी/यूएआरटी |
| स्पर्श आईसी | IL12511 | |
| विद्युत आपूर्ति वोल्टेज (वीडीडी) | 3.3V या 5V (चयन योग्य) | |
| होस्ट प्रतिरोध (एसडीए/एससीएल) | मुख्य-बोर्ड पर विन्यास योग्य | |
| पर्यावरण | परिचालन की शर्तें | धुंध/सतह के पानी में कार्यात्मक |
| सतह गुण | सतह स्याही | यूवी विरोधी |
| सतह उपचार | चमक विरोधी (धुंधः 10%) | |
| एलसीडी-टीपी लेमिनेशन | ओसीए (ऑप्टिकली क्लियर चिपकने वाला) | |
| अनुपालन | सामग्री मानक | RoHS और हेलोजन मुक्त अनुरूप |

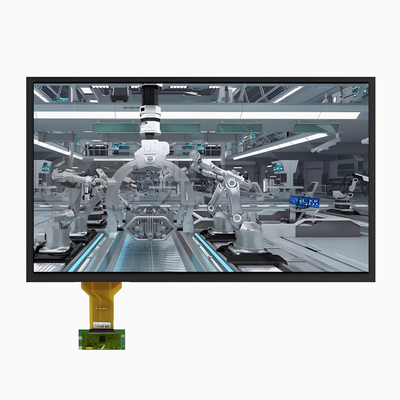

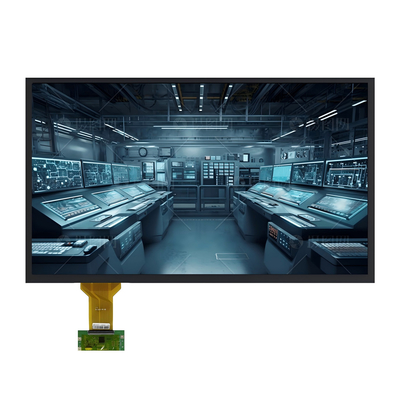

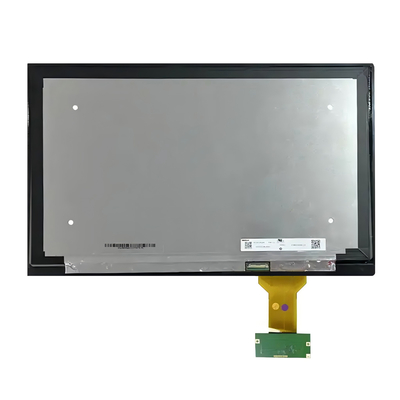

उत्पाद छवि
