उत्पाद विवरण:
|
| चमक: | 1000 सीडी/वर्ग (धूप पठनीय) | स्क्रीन का साईज़: | 13.3-इंच विकर्ण |
|---|---|---|---|
| संकल्प: | 1920 × 1080 पिक्सल (आरजीबी स्ट्राइप) | भंडारण अस्थायी।: | -20 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस |
| संचालन तापमान।: | -30 डिग्री सेल्सियस से + 80 डिग्री सेल्सियस | स्पर्श प्रौद्योगिकी: | कैपेसिटिव टच पैनल |
| इंटरफेस: | 2-लेन EDP 1.2 (2.7Gbps) | रंगों के सारे पहलू: | 72% एनटीएससी |
| देखने के कोण: | 85°/85°/85°/85° | बैकलाइट जीवनकाल: | 50,000 घंटे (एलईडी, @25 डिग्री सेल्सियस) |
| सतह उपचार: | एजी/एआर कोटिंग्स (चयन योग्य) | इसके विपरीत अनुपात: | 800: 1 (विशिष्ट) |
| सतह की कठोरता: | ≥6H (एंटी-ग्लेयर, धुंध 10%) | आईसी विकल्प: | ईटी, इलिटेक, सरू, गुडिक्स |
| पर्यावरण प्रतिरोध: | कोहरे/सतह की नमी में परिचालन | अनुपालन: | ROHS, HALOGEN-FREE, ISO 9001/14001 (EU/US प्रमाणित) |
| प्रमुखता देना: | eDP इंटरफ़ेस TFT LCD डिस्प्ले मॉड्यूल,औद्योगिक टीएफटी एलसीडी डिस्प्ले मॉड्यूल,औद्योगिक टीएफटी एलसीडी डिस्प्ले मॉड्यूल |
||
अत्यधिक दृश्यता के लिए उद्योग-अग्रणी 1000निट टीएफटी डिस्प्ले
SFTO1330SM-7208A3CT2 एक असाधारण 1000 cd/m2 चमक के साथ उच्च चमक प्रदर्शन को फिर से परिभाषित करता है, उत्तरी अमेरिका और यूरोप भर में महत्वपूर्ण अनुप्रयोगों के लिए इंजीनियर किया गया है। आउटडोर कियोस्क के लिए आदर्श,औद्योगिक एचएमआई, और चिकित्सा उपकरण, यह 13.3 इंच का एफएचडी टीएफटी एलसीडी मॉड्यूल प्रत्यक्ष सूर्य के प्रकाश या उच्च परिवेश के वातावरण में बेजोड़ स्पष्टता प्रदान करता है।एक मजबूत capacitive टचस्क्रीन (हस्तकंधे संगत) और अल्ट्रा-वाइड ऑपरेटिंग तापमान रेंज (-20°C से +70°C) के साथ, यह सख्त यूरोपीय संघ/अमेरिकी औद्योगिक मानकों को पूरा करता है।
मुख्य नवाचार
सूर्य के प्रकाश से पठनीय स्पष्टताः 1000निट की चमक + 72% NTSC रंग श्रेणी कठोर प्रकाश व्यवस्था के तहत जीवंत दृश्यों के लिए।
औद्योगिक-ग्रेड स्पर्शः एंटी-ग्लेयर कवर ग्लास (6H कठोरता), धुंध/संक्षेपण में संचालन का समर्थन करता है (IP65-समान मजबूती) ।
हाई-स्पीड कनेक्टिविटीः 2-लेन ईडीपी 1.2 इंटरफ़ेस (2.7 जीबीपीएस) वास्तविक समय नियंत्रण प्रणालियों के लिए शून्य-लेग डेटा ट्रांसमिशन सुनिश्चित करता है।
50,000-घंटे की बैकलाइटः पीडब्ल्यूएम डिमिंग (100 हर्ट्ज ₹1.6 केएचजेड) के साथ ऊर्जा-कुशल एलईडी सीसीएफएल के मुकाबले 40% तक बिजली की खपत को कम करते हैं।
प्लग एंड प्ले इंटीग्रेशनः 3.3V लॉजिक पावर + 12V/24V बैकलाइट इनपुट का समर्थन करता है, एचडीएमआई 2.0 ड्राइवर बोर्डों के साथ संगत (डेटाशीट में शामिल) ।
यूरोपीय संघ/अमेरिकी बाजारों के लिए तकनीकी श्रेष्ठता
ऑप्टिकल उत्कृष्टताः 85° देखने के कोण, 800:1 कंट्रास्ट अनुपात, और सुचारू वीडियो प्लेबैक के लिए <35ms प्रतिक्रिया समय।
चरम वातावरण के लिए तैयारः -20°C (जमे हुए परिस्थितियों) से +70°C (कारखाने के फर्श) पर काम करता है, 72 घंटे की आर्द्रता/थर्मल शॉक प्रमाणन के साथ।
शून्य-अनुपालन जोखिमः RoHS, हेलोजन-मुक्त, ISO 9001/14001 प्रमाणित ️ यूरोपीय EMC और अमेरिकी FCC निर्देशों के साथ पूरी तरह से संरेखित।
कॉम्पैक्ट और टिकाऊः पतली 5.2 मिमी प्रोफ़ाइल, झटके प्रतिरोधी डिजाइन, और ईएमआई-बचत आई-पेक्स कनेक्टर।
लक्षित अनुप्रयोग
बाहरी भुगतान टर्मिनल (पीओएस/किओस्क)
औद्योगिक नियंत्रण कक्ष (स्वचालन, रोबोटिक्स)
चिकित्सा इमेजिंग उपकरण
परिवहन सूचना मनोरंजन (बस, ट्रेन)
स्मार्ट फैक्ट्री उपकरण
दुनिया भर के ग्राहक इस डिस्प्ले पर भरोसा क्यों करते हैं?
सेफ टेक्नोलॉजी (शेंज़ेन) द्वारा निर्मित, SFTO1330SM-7208A3CT2 सैन्य-ग्रेड स्थायित्व को अत्याधुनिक प्रकाशिकी के साथ जोड़ती है। इसका ईडीपी इंटरफ़ेस एनवीडिया जेटसन के साथ एकीकरण को सरल बनाता है,रास्पबेरी पाई, और औद्योगिक पीसी, जबकि सूर्य के प्रकाश से पठनीय पैनल महंगी बाहरी परिरक्षण को समाप्त करता है।यह मॉड्यूल संयुक्त राज्य अमेरिका में विश्वसनीयता आधारित बाजारों को लक्षित करने वाले OEM के लिए इष्टतम विकल्प है।, जर्मनी, यूके और स्कैंडिनेविया।
बाहरी आयाम
इंटरफेस पिन परिभाषा
| पिन नं. | प्रतीक | आई/ओ | कार्य |
| 1 | CABC_ EN / NC | - | सीडी के लिए आरक्षित |
| 2 | H_GND | पी | हाई स्पीड राउंड |
| 3 | लेन1_एन | मैं | पूरक सिग्नल लिंक लेन 1 |
| 4 | लेन1_P | मैं | सही सिग्नल लिंक लेन 1 |
| 5 | H_GND | पी | हाई स्पीड राउंड |
| 6 | लेन0_एन | मैं | पूरक सिग्नल लिंक लेन 0 |
| 7 | लेन0_पी | मैं | सही सिग्नल लिंक लेन 0 |
| 8 | H_GND | पी | हाई स्पीड राउंड |
| 9 | AUX_CH_P | मैं | वास्तविक सिग्नल सहायक चैनल |
| 10 | AUX_CH_N | मैं | पूरक संकेत सहायक चैनल |
| 11 | H_GND | पी | हाई स्पीड राउंड |
| 12 | LCD_VDD | पी | एलसीडी तर्क और ड्राइवर शक्ति (3.3V) |
| 13 | LCD_VDD | पी | एलसीडी तर्क और ड्राइवर शक्ति (3.3V) |
| 14 | NC | मैं | एलसीडी निर्माता के उपयोग के लिए आरक्षित |
| 15 | LCD_GND | पी | एलसीडी तर्क और ड्राइवर ग्राउंड |
| 16 | LCD_GND | पी | एलसीडी तर्क और ड्राइवर ग्राउंड |
| 17 | एचपीडी | ओ | एचपीडी सिग्नल पिन |
| 18 | एलईडी-1 | पी | बैकलाइट ग्राउंड |
| 19 | एलईडी-2 | पी | बैकलाइट ग्राउंड |
| 20 | एलईडी-3 | पी | बैकलाइट ग्राउंड |
| 21 | एलईडी-4 | पी | बैकलाइट ग्राउंड |
| 22 | BL_ ENABLE | मैं | बैकलाइट चालू/बंद |
| 23 | BL_PWM_DIM | मैं | सिस्टम पीडब्ल्यूएम |
| 24 | एससीएल/एनसी | - | एलसीडी निर्माता के उपयोग के लिए आरक्षित |
| 25 | SDA/NC | - | एलसीडी निर्माता के उपयोग के लिए आरक्षित |
| 26 | BL_PWR | पी | बैकलाइट की शक्ति |
| 27 | BL_PWR | पी | बैकलाइट की शक्ति |
| 28 | BL_PWR | पी | बैकलाइट की शक्ति |
| 29 | BL_PWR | पी | बैकलाइट की शक्ति |
| 30 | NC | - | एलसीडी निर्माता के उपयोग के लिए आरक्षित |
ऑप्टिकल विशेषताएं
| पैरामीटर | शर्तें | मिनट. | टाइप करें। | मैक्स. | इकाई | |
|
देखने का कोण (CR>10) |
क्षैतिज | θL | - | 85 | - |
डिग्री |
| θ R | - | 85 | - | |||
| ऊर्ध्वाधर | θT | - | 85 | - | ||
| θB | - | 85 | - | |||
| कंट्रास्ट अनुपात | केंद्र | 600 | 800 | - | - | |
| प्रतिक्रिया समय | Tr+Td | - | 30 | 35 | एमएस | |
|
सी.एफ. रंग रंग(CIE1931) |
लाल एक्स |
टाइप करें। -0.05 |
टीबीडी |
टाइप करें। +0.05 |
- | |
| लाल y | टीबीडी | - | ||||
| हरा एक्स | टीबीडी | - | ||||
| हरी y | टीबीडी | - | ||||
| नीला x | टीबीडी | - | ||||
| नीला y | टीबीडी | - | ||||
| सफेद एक्स | (0.323) | - | ||||
| सफेद y | (0.379) | - | ||||
| एनटीएससी अनुपात | % | (72) | - | |||
|
केंद्र सफेद की चमक |
YLI | 800 | 1000 | cd/m2 | ||
बैकलाइट विशेषताएं
| पैरामीटर | प्रतीक | मिनट. | टाइप करें। | मैक्स. | इकाई |
| आपूर्ति वोल्टेज | वीबीएल | 5 | 12.0 | 37 | वी |
|
बैकलाइट के लिए बिजली की आपूर्ति करंट |
ILED | 6 |
- |
25 | mA |
| बैक लाइट के लिए बिजली की आपूर्ति | PLED | 0.18 | - | 5.55 | W |
| मॉड्यूलेटेड प्रकाश संकेत वोल्टेज | वीपीडब्ल्यूएम एच | 1.2 | - | 5.0 | वी |
| वीपीडब्ल्यूएम एल | 0 | - | 0.6 | वी | |
| चमक नियंत्रण कर्तव्य अनुपात | कर्तव्य | 1 | - | 100 | % |
| चमक नियंत्रण आवृत्ति | fPWM | 100 | - | 1,600 | KHz |
| एलईडी-बीएल चालू/बंद उच्च वोल्टेज | VCNTH | 1.2 | 5.0 | वी | |
| एलईडी-बीएल ऑन/ऑफ कम वोल्टेज | VCNTL | 0 | - | 0.6 | वी |
| एलईडी जीवनकाल | - | 40,000 | 50,000 | - | h |
सीटीपी विनिर्देश
| श्रेणी | पैरामीटर | विनिर्देश |
| सामान्य | संरचना | कवर ग्लास + DITO ग्लास |
| कवर लेंस को मजबूत करना | रासायनिक रूप से प्रबलित | |
| कवर लेंस सतह कठोरता | ≥6H (पेन्सिल की कठोरता) | |
| प्रकाश संचरण दर | ≥85% | |
| ऑपरेशन तापमान | -20°C ~ +70°C, ≤85% आरएच | |
| भंडारण तापमान | -30°C ~ +80°C, ≤85% आरएच | |
| विद्युत | इंटरफेस | आईआईसी/यूएसबी/यूएआरटी |
| स्पर्श आईसी | IL12511 | |
| विद्युत आपूर्ति वोल्टेज (वीडीडी) | 3.3V या 5V (चयन योग्य) | |
| होस्ट प्रतिरोध (एसडीए/एससीएल) | मुख्य-बोर्ड पर विन्यास योग्य | |
| पर्यावरण | परिचालन की शर्तें | धुंध/सतह के पानी में कार्यात्मक |
| सतह गुण | सतह स्याही | यूवी विरोधी |
| सतह उपचार | चमक विरोधी (धुंधः 10%) | |
| एलसीडी-टीपी लेमिनेशन | ओसीए (ऑप्टिकली क्लियर चिपकने वाला) | |
| अनुपालन | सामग्री मानक | RoHS और हेलोजन मुक्त अनुरूप |

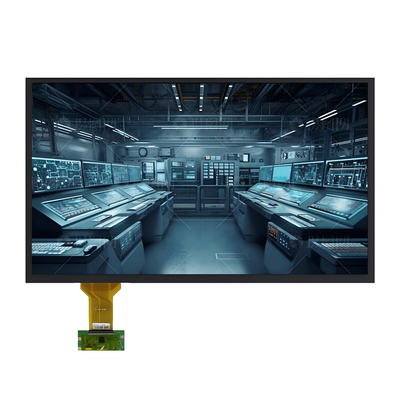

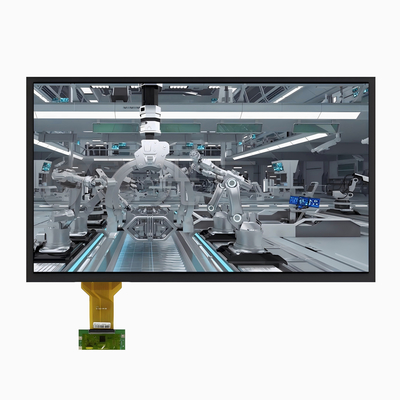

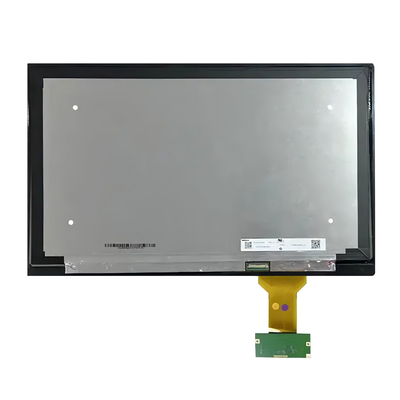

उत्पाद छवि
