उत्पाद विवरण:
|
| चरम चमक: | 1000 सीडी/वर्ग (धूप पठनीय) | प्रदर्शन का आकार: | 21.5-इंच (546.86 मिमी विकर्ण) |
|---|---|---|---|
| संकल्प: | 1920 × 1080 (पूर्ण एचडी) | स्पर्श प्रौद्योगिकी: | 10-बिंदु CTP (दस्ताने संगत) |
| इंटरफेस: | दोहरे चैनल एलवीडी (8-बिट आरजीबी) | संचालन तापमान।: | -10 ° C से +60 ° C (औद्योगिक ग्रेड) |
| भंडारण अस्थायी।: | -20 ℃ से + 60 ℃ | देखने का कोण: | 89 ° क्षैतिज/ऊर्ध्वाधर (CR> 10) |
| इसके विपरीत अनुपात: | 1000: 1 (विशिष्ट) | स्पर्श इंटरफ़ेस: | USB |
| आवेदन: | मेडिकल इमेजिंग, कियोस्क, एचएमआई | सतह उपचार: | धुंध 20%, 6h |
| वारंटी: | 2 वर्ष (औद्योगिक उपयोग के लिए विस्तारित कवरेज) | अनुपालन: | RoHS, REACH, हैलोजन-मुक्त, ISO 9001/14001 |
| प्रमुखता देना: | 1000nits इंडस्ट्रियल TFT LCD,RoHS प्रमाणित इंडस्ट्रियल TFT LCD |
||
अत्यधिक उज्ज्वल 21.5" औद्योगिक TFT LCD चरम EU/US वातावरण के लिए
SFHD2150A01PT-H20%2 बेजोड़ 1000 cd/m² चमक प्रदान करता है – उत्तरी अमेरिकी और यूरोपीय औद्योगिक अनुप्रयोगों में सूर्य के प्रकाश में दृश्यता के लिए इंजीनियर। फुल एचडी रिज़ॉल्यूशन, विस्तृत तापमान संचालन (-10°C से +60°C) और 10-पॉइंट कैपेसिटिव टच की विशेषता, यह डिस्प्ले मेडिकल डायग्नोस्टिक्स, आउटडोर पेमेंट टर्मिनल और फैक्ट्री ऑटोमेशन में उत्कृष्ट प्रदर्शन करता है। RoHS, REACH और ISO मानकों के लिए प्रमाणित, यह सख्त EU/US नियामक आवश्यकताओं को पूरा करता है।
औद्योगिक ग्राहकों के लिए मुख्य लाभ:
✅ 1000nits उच्च चमक – सीधी धूप में पठनीय (आउटडोर कियोस्क के लिए आदर्श)
✅ दस्ताने-संगत टच – कैपेसिटिव स्टाइलस/गीले हाथों से काम करता है (USB इंटरफ़ेस)
✅ विस्तारित वारंटी – 24/7 संचालन के लिए 2 साल का कवरेज
औद्योगिक-ग्रेड प्रदर्शन
विस्तृत तापमान लचीलापन
-10°C पर कोल्ड-स्टार्ट (फ्रीजिंग वेयरहाउस) और +60°C (फैक्ट्री फ्लोर) पर संचालित होता है, 120-घंटे के थर्मल साइक्लिंग परीक्षण पास करता है।
डुअल-चैनल LVDS इंटरफ़ेस
उच्च-EMI वातावरण में सीमेंस/बेकहोफ PLC के लिए शोर-प्रतिरोधी सिग्नल ट्रांसमिशन।
मेडिकल और आउटडोर रेडी
DICOM-संगत ग्रेस्केल इमेजिंग और आउटडोर साइनेज के लिए 1000:1 कंट्रास्ट अनुपात + 89° देखने के कोण।
मजबूत निर्माण
एंटी-ग्लेयर 6H कठोर ग्लास, IP65-समकक्ष फॉग प्रतिरोध, और ±4kV ESD सुरक्षा।
तकनीकी विशिष्टताएँ
|
फ़ीचर |
औद्योगिक मूल्य |
|---|---|
|
पावर दक्षता |
सॉफ्ट-स्टार्ट सर्किट (≤3A इन-रश करंट) |
|
टच संवेदनशीलता |
10-अंगुली पहचान (<10g दबाव) |
|
बैकलाइट ड्राइवर |
MY-1L2136A-v2.1 (10-30V इनपुट) |
|
ऑप्टिकल बॉन्डिंग |
घटा हुआ प्रतिबिंब के लिए लिक्विड OCR |
चिकित्सा
सर्जिकल मॉनिटर, डायग्नोस्टिक इमेजिंग (DICOM ग्रेस्केल)
आउटडोर इंफ्रास्ट्रक्चर
टोल बूथ, बस स्टॉप सूचना पैनल, सेल्फ-सर्विस कियोस्क
उद्योग 4.0
CNC मशीन HMI, रोबोटिक कंट्रोल इंटरफेस (जर्मनी)
परिवहन
एयरपोर्ट बैगेज डिस्प्ले, ट्रेन कंट्रोल सिस्टम (यूके/फ्रांस)
यह डिस्प्ले क्यों चुनें?
Saef Technology (ISO 9001/14001 प्रमाणित) द्वारा निर्मित, इस मॉड्यूल में शामिल हैं:
विशेषताएँ
| आइटम | इकाई | विशिष्टता |
| स्क्रीन विकर्ण | मिमी | 546.86(21.5”) |
| सक्रिय क्षेत्र | मिमी | 476.064(H) x 267.786(V) |
| पिक्सेल H x V | - | 1920(x3) x 1080 |
| पिक्सेल पिच | um | 247.95(प्रति एक त्रय) x247.95 |
| पिक्सेल व्यवस्था | - | R.G.B. वर्टिकल स्ट्राइप |
| डिस्प्ले मोड | - | VA मोड, सामान्य रूप से काला |
| प्रतिक्रिया समय | मिसेक | 14ms (typ., on/off) |
| वज़न | ग्राम | TBD |
| विद्युत इंटरफ़ेस | - | डुअल चैनल LVDS, 8 बिट्स RGB डेटा इनपुट |
| समर्थन रंग | - | 16.7M रंग |
| सतह उपचार | - | एंटी-ग्लेयर, 3H |
|
तापमान रेंज ऑपरेटिंग भंडारण (शिपिंग) |
℃ |
-10 से +60 -20 से +60 |
बाहरी आयाम
इंटरफ़ेस पिन परिभाषा
| पिन सं. | प्रतीक | विवरण |
| 1 | RxO0- | नकारात्मक LVDS विभेदक डेटा इनपुट (विषम डेटा) |
| 2 | RxO0+ | सकारात्मक LVDS विभेदक डेटा इनपुट (विषम डेटा) |
| 3 | RxO1- | नकारात्मक LVDS विभेदक डेटा इनपुट (विषम डेटा) |
| 4 | RxO1+ | सकारात्मक LVDS विभेदक डेटा इनपुट (विषम डेटा) |
| 5 | RxO2- | नकारात्मक LVDS विभेदक डेटा इनपुट (विषम डेटा) |
| 6 | RxO2+ | सकारात्मक LVDS विभेदक डेटा इनपुट (विषम डेटा) |
| 7 | GND | ग्राउंड |
| 8 | RxOCLK- | नकारात्मक LVDS विभेदक क्लॉक इनपुट (विषम क्लॉक) |
| 9 | RxOCLK+ | सकारात्मक LVDS विभेदक क्लॉक इनपुट (विषम क्लॉक) |
| 10 | RxO3- | नकारात्मक LVDS विभेदक डेटा इनपुट (विषम डेटा) |
| 11 | RxO3+ | सकारात्मक LVDS विभेदक डेटा इनपुट (विषम डेटा) |
| 12 | RxE0- | नकारात्मक LVDS विभेदक डेटा इनपुट (सम डेटा) |
| 13 | RxE0+ | सकारात्मक LVDS विभेदक डेटा इनपुट (सम डेटा) |
| 14 | GND | ग्राउंड |
| 15 | RxE1- | नकारात्मक LVDS विभेदक डेटा इनपुट (सम डेटा) |
| 16 | RxE1+ | सकारात्मक LVDS विभेदक डेटा इनपुट (सम डेटा) |
| 17 | GND | ग्राउंड |
| 18 | RxE2- | नकारात्मक LVDS विभेदक डेटा इनपुट (सम डेटा) |
| 19 | RxE2+ | सकारात्मक LVDS विभेदक डेटा इनपुट (सम डेटा) |
| 20 | RxECLK- | नकारात्मक LVDS विभेदक क्लॉक इनपुट (सम क्लॉक) |
| 21 | RxECLK+ | नकारात्मक LVDS विभेदक क्लॉक इनपुट (सम क्लॉक) |
| 22 | RxE3- | नकारात्मक LVDS विभेदक डेटा इनपुट (सम डेटा) |
| 23 | RxE3+ | सकारात्मक LVDS विभेदक डेटा इनपुट (सम डेटा) |
| 24 | GND | ग्राउंड |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | कोई कनेक्शन नहीं |
| 28 | VDD | पावर सप्लाई इनपुट वोल्टेज |
| 29 | VDD | पावर सप्लाई इनपुट वोल्टेज |
| 30 | VDD | पावर सप्लाई इनपुट वोल्टेज |
बैकलाइट विशिष्टता
| पैरामीटर | प्रतीक | मान | इकाई | ||
| न्यूनतम | टाइप. | अधिकतम | |||
| लाइट बार इनपुट वोल्टेज | VLED | 48 | 52 | 56 | V |
| लाइट बार इनपुट करंट | ILED | - | 480 | - | mA |
| बिजली की खपत | PLED | 23.04 | 24.96 | 26.88 | W |
| एलईडी जीवनकाल | LBL | 40000 | 50000 | - | घंटे |
विद्युत विशेषताएँ
| पैरामीटर | प्रतीक | न्यूनतम | टाइप अधिकतम | इकाई | |
| पावर सप्लाई वोल्टेज | VDD | 4.5 | 5.0 | 5.5 | V |
| पावर सप्लाई करंट | IVDD | 500 | 1200 | mA | |
| इन-रश करंट | IRUSH | 2.0 | 3.0 | A | |
| अनुमेय इनपुट रिपल वोल्टेज | VRF | 300 | mV | ||
| उच्च स्तर विभेदक इनपुट थ्रेसहोल्ड वोल्टेज | VIH | +100 | mV | ||
| निम्न स्तर विभेदक इनपुट थ्रेसहोल्ड वोल्टेज | VIL | -100 | mV | ||
| विभेदक इनपुट वोल्टेज | VID | 200 | 600 | mV | |
| इनपुट वोल्टेज (BL) | VBL_I | -0.3 | VDD+0.3 | mV | |
| विभेदक इनपुट कॉमन मोड वोल्टेज | VCM | 1.0 | 1.2 | 1.5 | |
| बिजली की खपत | VD | 2.5 | 6 | W | |
| पैरामीटर | शर्तें | न्यूनतम | टाइप. | अधिकतम | इकाई |
| कंट्रास्ट अनुपात | केंद्र | 700 | 1000 | - | - |
| प्रतिक्रिया समय | Tr+Td | - | 14 | 20 | ms |
|
CF रंग क्रोमैटिसिटी (CIE1931) |
लाल x |
टाइप. -0.03 |
0 |
टाइप. +0.03 |
0 |
| सफेद x | 0.323 | - | |||
| सफेद y | 0.379 | - | |||
| सफेद का केंद्र ल्यूमिनेंस | YLI | 800 | 1000 | cd/m2 | |
| क्रॉस टॉक | Ct | 2.0 | % |

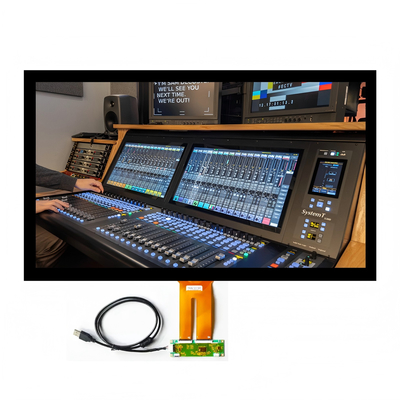

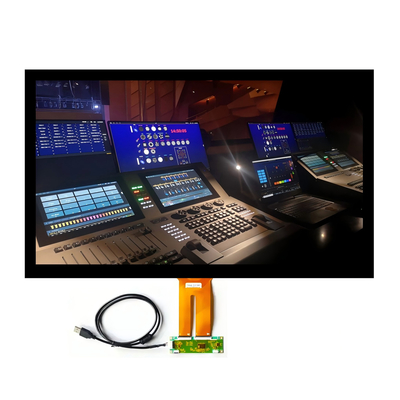

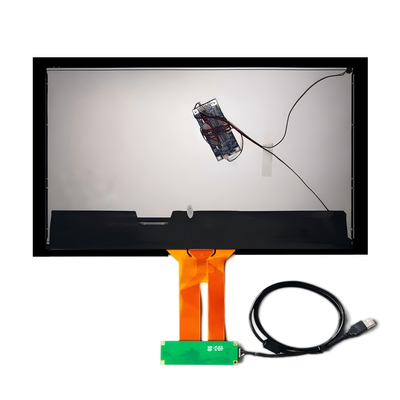

उत्पाद छवि
