उत्पाद विवरण:
|
| Screen: | 2.8 inch Round TFT | Resolution: | 480x480 Pixels |
|---|---|---|---|
| Touchscreen Type: | Capacitive (G+F Structure) | Display Technology: | IPS TFT LCD |
| Driver IC: | ST7701S | Touch Controller: | CST836U |
| Interface: | 3SPI + 18-bit RGB | Viewing Angle: | 85° All Directions |
| Surface Luminance: | 300 cd/m² | Operating Temp.: | -20°C to +70°C |
| Storage Temp.: | -30°C to +80°C | Surface Hardness: | ≥6H Glass |
| Compliance: | REACH & RoHS Compliant | Backlight Lifespan: | 40,000 Hours |
| प्रमुखता देना: | 480x480 गोल टीएफटी एलसीडी,गोल टीएफटी एलसीडी डिस्प्ले मॉड्यूल,ST7701S टीएफटी एलसीडी डिस्प्ले मॉड्यूल |
||
एकीकृत स्पर्श के साथ प्रीमियम 2.8" परिपत्र IPS TFT डिस्प्ले
औद्योगिक और वाणिज्यिक अनुप्रयोगों के लिए डिज़ाइन किया गया, सेफ टेक्नोलॉजी का SFTO280XC-7333A-CT एक उच्च-रिज़ॉल्यूशन 480x480 परिपत्र IPS पैनल को मजबूत कैपेसिटिव टच तकनीक के साथ जोड़ता है।स्मार्ट उपकरणों के लिए आदर्श, चिकित्सा उपकरण और ऑटोमोबाइल इंटरफेस जहां गोल डिस्प्ले उत्कृष्ट हैं।
मुख्य तकनीकी विशेषताएं:
प्रमाणित और विश्वसनीय
आदर्श के लिएः
• औद्योगिक एचएमआई • पहनने योग्य तकनीक • ऑटोमोटिव गेज • स्मार्ट होम कंट्रोल • चिकित्सा उपकरण
वारंटीःआजीवन तकनीकी सहायता के साथ 1 वर्ष की कार्यात्मक गारंटी. स्थैतिक छवियों के लिए बर्न-इन रोकथाम मार्गदर्शन शामिल है.
सामान्य विनिर्देश
| पद | विनिर्देश | इकाई |
| एलसीडी आकार | 2.76 | इंच |
| प्रदर्शन मोड | आम तौर पर काला | -- |
| संकल्प | 480 ((RGB) x480 | पिक्सेल |
| पिक्सेल पिच | 0.1461*आरजीबी*01461 | मिमी |
| पिक्सेल व्यवस्था | आरजीबी ऊर्ध्वाधर पट्टी | |
| देखने की दिशा | आईपीएस | - |
| मॉड्यूल का आकार | 78 ((H) * 78 ((V) * 3.87 ((D) | मिमी |
| एलसीडी AA | 70.13x70.13 | मिमी |
| टीपी वीए | 70.53x70.53 | मिमी |
| रंग | 262K | - |
| ड्राइवर आईसी | ST7701S | - |
| ड्राइवर आईसी रैम आकार | - | - |
| इंटरफेस | 3SPI+18RGB | -- |
| बैकलाइट | सफेद एलईडी | -- |
| स्पर्श आईसी | CST836U | -- |
| सतह की कठोरता | ≥6H | -- |
| स्पर्श संरचना | जी + एफ | -- |
| कवर लेंस | ग्लास | -- |
| रंग | काला | -- |
| परिचालन तापमान | -20°C~ +70°C | -- |
| भंडारण तापमान | -30°C से +80°C | -- |
यांत्रिक रूपरेखा आयाम
पिन असाइनमेंट
| पिन | प्रतीक | विवरण |
| 1 | एलईडीए | एलईडी एनोड |
| 2 | एलईडीके | एलईडी कैथोड |
| 3 | एलईडीके | एलईडी कैथोड |
| 4 | जीएनडी | जमीन |
| 5 | वीसीआई | एलसीडी एनालॉग पावर सप्लाई (3.3V) |
| 6 | रीसेट करें | रीसेट सिग्नल |
| 7 | NC | कनेक्ट नहीं |
| 8 | NC | कनेक्ट नहीं |
| 9 | एसडीए | एसपीआई डेटा सिग्नल |
| 10 | एससीके | एसपीआई घड़ी संकेत |
| 11 | सीएस | एसपीआई चिप चयन संकेत |
| 12 | पीसीएलके | आरजीबी डॉट क्लॉक सिग्नल |
| 13 | DE | आरजीबी डेटा सक्षम संकेत |
| 14 | VSYNC | आरजीबी फ्रेम सिंक्रनाइज़ेशन सिग्नल |
| 15 | HSYNC | आरजीबी लाइन सिंक्रनाइज़ेशन सिग्नल |
| 16-33 | DB0-DB17 | आरजीबी डेटा ((B2-B7,G2-G7,R2-R7) |
| 34 | जीएनडी | जमीन |
| 35 | TP_INT | स्पर्श करें बाधित करें |
| 36 | TP_SDA | टच आईआईसी डेटा सिग्नल |
| 37 | TP_SCL | टच आईआईसी घड़ी संकेत |
| 38 | TP_RESET | टच रीसेट सिग्नल |
| 39 | TP_VCI | स्पर्श पावर सप्लाई |
| 40 | TP_GND | जमीन को छूना |
पूर्ण अधिकतम रेटिंग
| पद | प्रतीक | मिनट. | मैक्स. | इकाई |
|
पावर वोल्टेज |
वीसीआई | -0.30 | +3.3 | वी |
| आईओवीसीसी | -0.30 | +2.5 | वी | |
| TP_VCI | / | / | वी | |
| TP_IOVCC | / | / | वी | |
| परिचालन तापमान | शीर्ष | - बीस.0 | 70.0 | °C |
| भंडारण तापमान | Tst | - तीस।0 | 80.0 | °C |
|
संचालन और भंडारण आर्द्रता |
Hstg | 10% | ९०% | % ((RH) |
विद्युत विशेषताएं
| पद | प्रतीक | मिनट. | टाइप। | मैक्स. | इकाई | |
| डिजिटल आपूर्ति वोल्टेज | आईओवीसीसी | 1.65 | 1.8 | 1.95 | वी | |
|
एनालॉग आपूर्तिवोल्टेज |
वीसीआई | 2.5 | 2.8 | 3.3 | वी | |
| टीपी पावर | TP_VCI | / | / | / | वी | |
| टीपी पावर | TP_IOVCC | / | / | / | वी | |
| इनपुट सिग्नल वोल्टेज |
कम स्तर |
वीआईएल | 0 | - |
0.3 x आईओवीसीसी |
वी |
|
उच्च स्तर |
एचआईवी |
0.7 x आईओवीसीसी |
- | आईओवीसीसी | वी | |
|
डिजिटल का वर्तमानआपूर्ति वोल्ट |
IIOVCC | - | 20 | 35 | माँ | |
| एनालॉग आपूर्ति वोल्टेज का वर्तमान | IVCI | - | 35 | 50 | माँ | |
बैकलाइट यूनिट ड्राइविंग स्थिति
| पद | प्रतीक | मिनट. | टाइप। | मैक्स. | इकाई |
| आगे की धारा | यदि | - | 80 | - | माँ |
| आगे का वर्तमान वोल्टेज | वीएफ | 2.8 | 2.9 | - | वी |
|
बैकलाइट शक्तिउपभोग |
WBL | 224 | 232 | - | mW |
| परिचालन जीवनकाल | -- | 30000 | 40000 | -- | घंटों |

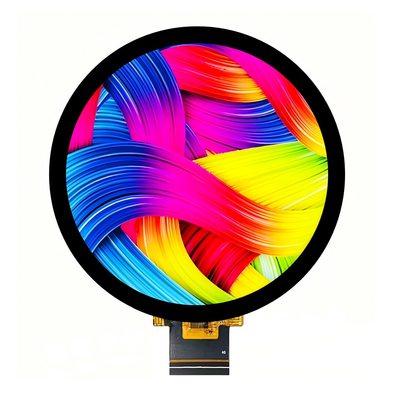

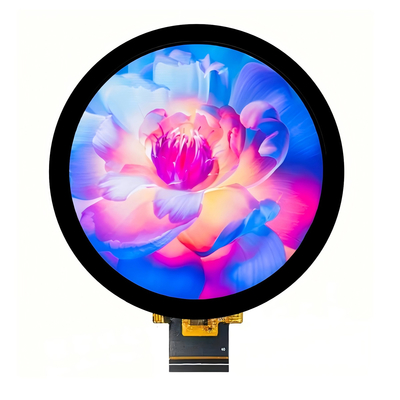

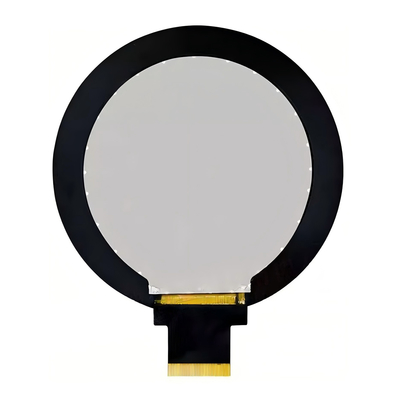

उत्पाद छवि
