उत्पाद विवरण:
|
| स्क्रीन का साईज़: | 10.1 इंच | संकल्प: | 800 ((RGB) × 1280 |
|---|---|---|---|
| इंटरफेस: | LVDS (4 डेटा चैनल + 1 घड़ी) | स्पर्श प्रौद्योगिकी: | अनुमानित कैपेसिटिव (10-बिंदु) |
| स्पर्श संरचना: | जी + जी (कवर ग्लास + आईटीओ सेंसर) | सतह की कठोरता: | 300 cd/m2 (अनुकूलित) |
| इसके विपरीत अनुपात: | 1000:1 (प्रकार) | देखने का कोण: | 85 ° (यू/डी/एल/आर) (आईपीएस प्रौद्योगिकी) |
| संचालन तापमान: | -10 डिग्री सेल्सियस से +60 डिग्री सेल्सियस | पावर इनपुट: | 3.3V लॉजिक + 12V बैकलाइट |
| बैकलाइट: | व्हाइट एलईडी, 12V ड्राइव (120mA टाइप।) | अनुपालन: | ROHS, REACH, HALOGEN-FREE |
| ईएसडी सुरक्षा: | संपर्क ± 4kv / air ± 8KV (IEC 61000-4-2) | वारंटी: | 12 महीने |
| प्रमुखता देना: | 10.1-इंच का IPS LVDS TFT डिस्प्ले,पीसीएपी टच टीएफटी डिस्प्ले 800x1280,टचस्क्रीन के साथ IPS LVDS डिस्प्ले |
||
HMI और एम्बेडेड सिस्टम के लिए औद्योगिक-ग्रेड डिस्प्ले समाधान
SAEF टेक्नोलॉजी का SFTO1010YX-7239BCT, SAEF टेक्नोलॉजी का एक कठोर परीक्षण किया गया 10.1-इंच TFT डिस्प्ले है जिसे अमेरिका और यूरोपीय संघ में मांग वाले औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया है। 800x1280 पोर्ट्रेट रिज़ॉल्यूशन और LVDS इंटरफ़ेस की विशेषता के साथ, यह मेडिकल डिवाइस, ऑटोमेशन कंट्रोल पैनल और लॉजिस्टिक्स टर्मिनलों के लिए बिना संकुचित छवि स्थानांतरण प्रदान करता है—RGB इंटरफेस में आम सिग्नल गिरावट को खत्म करता है।
मुख्य डिज़ाइन लाभ
पर्यावरण लचीलापन:
-10°C से +60°C पर संचालित होता है (भंडारण: -20°C~70°C)
240 घंटे का आर्द्रता परीक्षण पास करता है (50°C/90% RH, गैर-संघनित)
कठोर वातावरण के लिए कस्टम एंटी-फॉग/वाटर-रिपेलेंट विकल्प।
टच विश्वसनीयता:
GG संरचना + GT9271 टच IC दस्ताने/गीले हाथ के संचालन का समर्थन करता है।
वैकल्पिक AIR, OCA, या OCR ऑप्टिकल बॉन्डिंग।
ऑप्टिकल प्रदर्शन:
IPS तकनीक 178° देखने के कोण, 300 cd/m² चमक और 80% एकरूपता (BM-5A प्रमाणित) को सक्षम करती है।
पावर प्रबंधन:
3.3V–5V लॉजिक संगतता के साथ PWM डिमिंग (200Hz–200kHz)।
इंजीनियर-केंद्रित समर्थन
LVDS टाइमिंग आरेख (PCLK: 50–77MHz) और I²C टच प्रोटोकॉल दस्तावेज़।
जर्मन औद्योगिक ESD मानकों (IEC 61000-4-2) को पूरा करता है।
मुफ्त अनुकूलन: ग्लास सतह उपचार, FPC लंबाई, प्रतिबाधा मिलान।
अनुपालन और वारंटी
▸ RoHS/REACH/हैलोजन-मुक्त प्रमाणित ▸ 1-वर्ष की वारंटी (छवि चिपके रहने की वैधता सहित) ▸ IPC-A-610 असेंबली समर्थन।
इंजीनियर इस डिस्प्ले को क्यों चुनते हैं:
*"जर्मन इंजीनियरों द्वारा पसंद किया जाता है: -10°C पर 30ms (Typ.) प्रतिक्रिया समय बनाए रखता है—प्रतिद्वंद्वियों की तुलना में 15% तेज। 6H कठोर ग्लास उत्पादन-लाइन घर्षण से बचता है, जिससे रखरखाव लागत कम होती है।"*
सामान्य विनिर्देश
| पैरामीटर | विनिर्देश | इकाई |
| एलसीडी आकार | 10.1 | इंच |
| एलसीएम आउटलाइन आयाम | 143.00(H)X228.6(V)X2.6(T) | मिमी |
| सक्रिय क्षेत्र | 135.36(H)X216.58(V) | मिमी |
| पिक्सेल की संख्या | 800RGB(H)X1280(V) | पिक्सेल |
| पिक्सेल पिच H XV | 0.1692(H)X 0.1692(V) | मिमी |
| पिक्सेल व्यवस्था | RGB वर्टिकल स्ट्राइप | रंग |
| डिस्प्ले रंग | 16.7M | |
| डिस्प्ले मोड | सामान्य रूप से काला | |
| कलर गैमट | Typ. 56%, Min. 52% | NTSC |
| चमक | Typ:300 , Min: 250 | cd/m2 |
| एलईडी Q'ty | 32 (4सीरियल 8पैरेलल) | |
| देखने का कोण (CR 10) | Typ:80/80/80/80 | |
| कंट्रास्ट अनुपात | Typ 1000:1,min 800:1 | |
| ड्राइवर IC | JD9365DA-H3 | |
| इंटरफ़ेस | 3/4 लेन MIPI (डिफ़ॉल्ट 4 लेन) | |
| मॉड्यूल वजन | TBD | g |
| टच IC | GT9271 | |
| टच संरचना | G+G |
आउटलाइन आरेख
टचस्क्रीन आउटलाइन आरेख
CTP विनिर्देश
| श्रेणी | पैरामीटर | विनिर्देश |
| सामान्य | संरचना | कवर ग्लास + ITO सेंसर ग्लास (G+G) |
| कवर लेंस मजबूत करना | रासायनिक रूप से मजबूत | |
| कवर लेंस सतह कठोरता | ≥6H (पेंसिल कठोरता) | |
| प्रकाश संचरण दर | ≥85% | |
| ऑपरेशन तापमान | -10℃ ~ +60℃, ≤90% RH | |
| भंडारण तापमान | -20℃ ~ +70℃, ≤90% RH | |
| विद्युत | टच पॉइंट | 10 पॉइंट्स |
| इंटरफ़ेस | I2C | |
| टच IC | GT9271 | |
| पावर सप्लाई वोल्टेज (VDD) | 2.8V ~ 3.3V | |
| होस्ट प्रतिरोध (SDA/SCL) | मेन-बोर्ड पर कॉन्फ़िगर करने योग्य | |
| पर्यावरण | ऑपरेटिंग स्थितियाँ | अनुकूलन योग्य |
| सतह गुण | सतह स्याही | स्पष्ट प्रकार |
| सतह उपचार | अनुकूलन योग्य | |
| एलसीडी-टीपी लैमिनेशन | AIR, OCA और OCR बॉन्डिंग वैकल्पिक | |
| अनुपालन | सामग्री मानक | RoHS और हैलोजन-मुक्त अनुपालन |
इंटरफ़ेस पिन विवरण
| पिन सं. | प्रतीक | फ़ंक्शन |
| 1 | NC | कोई कनेक्ट नहीं |
| 2 | VCC | पावर सप्लाई 3.3V |
| 3 | IOVCC | पावर सप्लाई 1.65~3.3V |
| 4 | GND | ग्राउंड |
| 5 | RST(GRB) | LCM ग्लोबल रीसेट(रीसेट :H= IOVCC) |
| 6 | NC | कोई कनेक्ट नहीं |
| 7 | GND | ग्राउंड |
| 8 | D0- | MIPI विभेदक डेटा इनपुट (नकारात्मक) |
| 9 | D0+ | MIPI विभेदक डेटा इनपुट (सकारात्मक) |
| 10 | GND | ग्राउंड |
| 11 | D1- | MIPI विभेदक डेटा इनपुट (नकारात्मक) |
| 12 | D1+ | MIPI विभेदक डेटा इनपुट (सकारात्मक) |
| 13 | GND | ग्राउंड |
| 14 | CLK- | MIPI विभेदक क्लॉक इनपुट (नकारात्मक) |
| 15 | CLK+ | MIPI विभेदक क्लॉक इनपुट (सकारात्मक) |
| 16 | GND | ग्राउंड |
| 17 | D2- | MIPI विभेदक डेटा इनपुट (नकारात्मक) |
| 18 | D2+ | MIPI विभेदक डेटा इनपुट (सकारात्मक) |
| 19 | GND | ग्राउंड |
| 20 | D3- | MIPI विभेदक डेटा इनपुट (नकारात्मक) |
| 21 | D3+ | MIPI विभेदक डेटा इनपुट (सकारात्मक) |
| 22 | GND | ग्राउंड |
| 23-24 | NC | कोई कनेक्ट नहीं |
| 25 | GND | ग्राउंड |
| 26-29 | NC | कोई कनेक्ट नहीं |
| 30 | GND | ग्राउंड |
| 31 | LEDK | बैकलाइट कैथोड |
| 32 | LEDK | बैकलाइट कैथोड |
| 33-38 | NC | कोई कनेक्ट नहीं |
| 39 | LEDA | बैकलाइट एनोड |
| 40 | LEDA | बैकलाइट एनोड |
पूर्ण अधिकतम रेटिंग
| आइटम | प्रतीक | मान | इकाई | |
| न्यूनतम | अधिकतम | |||
|
पावर वोल्टेज |
IOVCC | -0.3 | 3.6 | V |
| VCC | -0.3 | 6.0 | V | |
| AVEE | -- | -- | V | |
| इनपुट सिग्नल वोल्टेज | VI | -0.3 | IOVCC | V |
| ऑपरेशन तापमान | TOP | -20 | 70 | ℃ |
| भंडारण तापमान | TST | -30 | 80 | ℃ |
बैकलाइट विशेषताएं
| विशेषताएँ | प्रतीक | न्यूनतम | प्रकार | अधिकतम | इकाई |
| एलईडी फॉरवर्ड करंट | IF | -- | 180 | 225 | mA |
| प्रत्येक एलईडी स्ट्रिंग का एलईडी फॉरवर्ड वोल्टेज | VF-स्ट्रिंग | 11.6 | -- | 13.6 | वोल्ट |
| एलईडी जीवनकाल |
N/A |
30000 |
40000 |
-- |
घंटा |
| आइटम | प्रतीक | स्थिति | मान | |||
| न्यूनतम | Typ. | अधिकतम | ||||
|
देखने का कोण |
Θu |
CR≧10 |
80 | 85 | - | |
| ΘD | 80 | 85 | - | |||
| ΘL | 80 | 85 | - | |||
| ΘR | 80 | 85 | - | |||
| प्रतिक्रिया समय | TON+TOFF |
θ=Φ =0 ° सामान्य देखने का कोण |
- |
30 | 40 | |
| कंट्रास्ट अनुपात | CR | 800 | 1000 |
- |
||
| चमक | L | 280 | 300 | - | ||
| चमक एकरूपता | YU | 75 | 80 | - | ||
|
रंग क्रोमेटिसिटी (CIE1931) |
सफेद |
WX | 0.320 | |||
| WY | 0.346 | |||||
|
लाल |
RX | 0.644 | ||||
| RY | 0.329 | |||||
|
हरा |
GX | 0.328 | ||||
| GY | 0.565 | |||||
|
नीला |
BX | 0.137 | ||||
| BY | ||||||
| NTSC | 57% | |||||

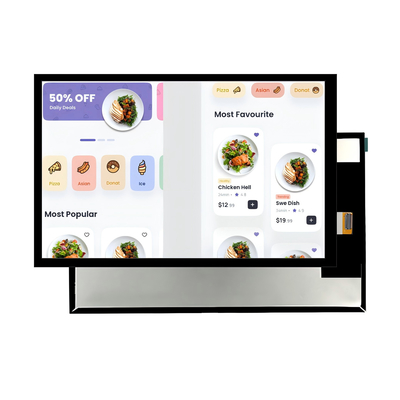

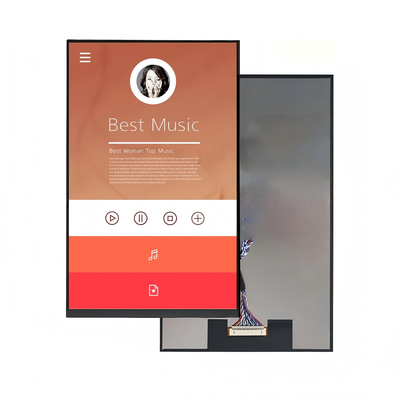

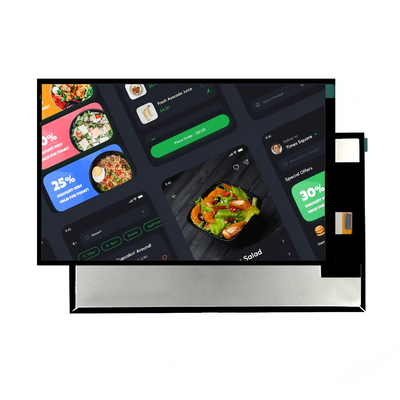

उत्पाद फोटो
