उत्पाद विवरण:
|
| Technology: | Electrophoretic E-ink (Bi-stable) | Screen Size: | 1.54 inch (39.1 mm diagonal) |
|---|---|---|---|
| Resolution: | 200 (H) × 200 (V) pixels | 188 DPI | Active Area: | 27.0 × 27.0 mm |
| Color: | Monochrome (Black/White) | Power Supply: | Active: 4.5 mW (Typ.) |
| Viewing Angle: | 180° (Ultra-wide) | Interface: | Dual-Mode SPI |
| Refresh Time: | Full Update: 1.8 sec; Partial Update: 0.3 sec | Optical: | Reflectivity: 35% (Typ., white state) |
| Operating Temp: | 0°C to +50°C | Storage Temp.: | -25°C to +70°C |
| Compliance: | REACH & RoHS Compliant & Halogen Free | Special Features:: | VCOM OTP programming, Waveform LUT optimization |
| प्रमुखता देना: | 1.54 इंच ई-इंक डिस्प्ले एसपीआई,200x200 मोनोक्रोम ईपेपर डिस्प्ले,औद्योगिक तापमान ई-इंक स्क्रीन |
||
SFE154QXBW-7284AN एक 1.54" मोनोक्रोम ई-इंक डिस्प्ले है जिसे IoT उपकरणों, औद्योगिक सेंसर और पोर्टेबल मेडिकल उपकरणों में अल्ट्रा-लो-पावर अनुप्रयोगों के लिए इंजीनियर किया गया है। इलेक्ट्रोफोरेटिक तकनीक का लाभ उठाते हुए, द्वि-स्थिर प्रदर्शन (छवियों को बनाए रखने के लिए शून्य शक्ति) के साथ, यह 35% परावर्तन और 180° देखने के कोण प्रदान करता है - कठोर वातावरण (0°C से +50°C) में धूप में पढ़ने योग्य तैनाती के लिए आदर्श।
1. डुअल SPI लचीलापन और उन्नत नियंत्रण
BS1 पिन (पृष्ठ 7) के माध्यम से विन्यास योग्य 3-तार (9-बिट) या 4-तार (8-बिट) SPI, ARM Cortex-M/R, ESP32 और Raspberry Pi Pico के साथ संगत।
झिलमिलाहट-मुक्त अपडेट और तापमान क्षतिपूर्ति के लिए एकीकृत तरंगरूप LUT अनुकूलन (कमांड 0x32) और VCOM OTP प्रोग्रामिंग (कमांड 0x2A)।
2. अल्ट्रा-लो पावर आर्किटेक्चर
डीप स्लीप मोड 1–5 µA (कमांड 0x10) हमेशा चालू रहने वाले अनुप्रयोगों में बैटरी लाइफ बढ़ाता है।
आंशिक ताज़ाकरण (0.3 सेकंड) गतिशील डेटा अपडेट के दौरान ऊर्जा की खपत को कम करता है।
3. मजबूत पर्यावरणीय सहनशीलता
-25°C/+60°C भंडारण, 80% RH आर्द्रता और ±8kV ESD पर 240 घंटे के लिए मान्य।
एंटी-ग्लेयर कठोर सतह उच्च-ट्रैफिक औद्योगिक सेटिंग्स में खरोंच का प्रतिरोध करती है।
पूर्व-परीक्षण प्रारंभिक अनुक्रम विकास समय को कम करता है:
यूरोपीय संघ/अमेरिकी बाजारों के लिए अनुपालन
◾ RoHS 3 (EU 2015/863), REACH SVHC, और हैलोजन-मुक्त प्रमाणित।
◾ पैकेजिंग EU 2025/40 पुनर्चक्रण मानकों (2026 से प्रभावी) को पूरा करता है।
लक्षित अनुप्रयोग
औद्योगिक: HVAC नियंत्रण, गोदाम रसद टैग
चिकित्सा: पोर्टेबल डायग्नोस्टिक डिवाइस, दवा ट्रैकर
खुदरा: इलेक्ट्रॉनिक शेल्फ लेबल (ESL), स्मार्ट मूल्य टैग
स्मार्ट सिटी: पार्किंग सेंसर, पर्यावरण मॉनिटर
यांत्रिक आयाम
पूर्ण अधिकतम रेटिंग
| पैरामीटर | प्रतीक | रेटिंग | इकाई |
| लॉजिक आपूर्ति वोल्टेज | VCI | -0.5 से +6.0 | V |
| लॉजिक इनपुट वोल्टेज | VIN | -0.5 से VCI +0.5 | V |
| लॉजिक आउटपुट वोल्टेज | VOUT | -0.5 से VCI +0.5 | V |
| ऑपरेटिंग तापमान रेंज | TOPR | 0 से +50 | ºC |
| भंडारण तापमान रेंज | TSTG | -25 से+70 | ºC |
| इष्टतम भंडारण तापमान | TSTGo | 23±2 | ºC |
| ऑप्ट मा स्टोरेज ह्यूमिडी | HSTGo | 55± | RH |
पैनल डीसी विशेषताएं
| पैरामीटर | प्रतीक | शर्तें |
एप्लीका ble पिन |
न्यूनतम | टाइप. | अधिकतम | इकाइयाँ |
| सिंगल ग्राउंड | VSS | - | - | 0 | - | V | |
| लॉजिक आपूर्ति वोल्टेज | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| कोर लॉजिक वोल्टेज | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| उच्च स्तर का इनपुट वोल्टेज | VIH | - | - | 0.8 VCI | - | - | V |
| निम्न स्तर का इनपुट वोल्टेज | VIL | - | - | - | - | 0.2 VCI | V |
| उच्च स्तर का आउटपुट वोल्टेज | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| निम्न स्तर का आउटपुट वोल्टेज | VOL | IOL = 100uA | - | - | - | 0.1 VCI | V |
| विशिष्ट शक्ति | PTYP | VCI =3.0V | - | - | 4.5 | - | mW |
| डीप स्लीप मोड | PSTPY | VCI =3.0V | - | - | 0.003 | - | mW |
| विशिष्ट ऑपरेटिंग करंट | Iopr_VCI | VCI =3.0V | - | - | 1.5 | - | mA |
| छवि अद्यतन समय | - | 25 ºC | - | - | 1.8 | - | sec |
|
स्लीप मोड करंट |
Islp_VCI |
DC/DC बंद कोई घड़ी नहीं कोई इनपुट लोड रैम डेटा बनाए रखें |
- |
- |
20 |
uA |
|
|
डीप स्लीप मोड करंट |
Idslp_VCI |
DC/DC बंद कोई घड़ी नहीं कोई इनपुट लोड रैम डेटा बनाएँ नहीं |
- |
- |
1 |
5 |
uA |
टिप्पणियाँ:छवि अद्यतन समय (पूर्ण): 1.8 सेकंड, छवि अद्यतन समय (आंशिक): 0.3 सेकंड।
ऑप्टिकल विनिर्देश
| प्रतीक | पैरामीटर | शर्तें | न्यूनतम | टाइप. | अधिकतम | इकाइयाँ |
| R | सफेद परावर्तन | सफेद | 30 | 35 | - | % |
| CR | कंट्रास्ट अनुपात | इनडोर | 8:1 | - | ||
| GN | 2 ग्रे स्तर | - | DS+(WS-DS)*n(m-1) | |||
| T अपडेट | छवि अद्यतन समय | 25 °C पर | 1.8 | - | sec | |
| जीवन | Topr | 1000000 बार या 5 साल |
इंटरफ़ेस पिन परिभाषा
| नहीं। | नाम | I/O | विवरण |
| 1 | NC | अन्य NC पिन से कनेक्ट न करें | |
| 2 | GDR | O | N-चैनल MOSFET गेट ड्राइव नियंत्रण |
| 3 | RESE | I | नियंत्रण लूप के लिए वर्तमान सेंस इनपुट |
| 4 | NC | अन्य NC पिन से कनेक्ट न करें | |
| 5 | VSH2 | C | सकारात्मक स्रोत ड्राइविंग वोल्टेज |
|
6 |
TSCL |
O |
यह पिन डिजिटल तापमान सेंसर क्लॉक पिन के लिए I2C इंटरफ़ेस है। I2C स्लेव से कनेक्ट करते समय बाहरी पुल अप प्रतिरोधक की आवश्यकता होती है। जब उपयोग में न हो: खुला |
|
7 |
TSDA |
I/O |
यह पिन डिजिटल तापमान सेंसर डेटा पिन के लिए I2C इंटरफ़ेस है। I2C स्लेव से कनेक्ट करते समय बाहरी पुल अप प्रतिरोधक की आवश्यकता होती है। जब उपयोग में न हो: खुला |
| 8 | BS1 | I | बस इंटरफ़ेस चयन पिन |
| 9 | BUSY | O | व्यस्त स्थिति आउटपुट पिन |
| 10 | RES# | I | रीसेट सिग्नल इनपुट। सक्रिय निम्न। |
| 11 | D/C# | I | डेटा /कमांड नियंत्रण पिन |
| 12 | CS# | I | चिप चयन इनपुट पिन |
| 13 | SCL | I | सीरियल क्लॉक पिन (SPI) |
| 14 | SDA | I | सीरियल डेटा पिन (SPI) |
| 15 | VDDIO | P | इंटरफ़ेस लॉजिक पिन के लिए बिजली आपूर्ति इसे VCI से जोड़ा जाना चाहिए |
| 16 | VCI | P | चिप के लिए बिजली आपूर्ति |
| 17 | VSS | P | ग्राउंड |
| 18 |
VDD |
C |
कोर लॉजिक पावर पिन VDD को VCI से आंतरिक रूप से विनियमित किया जा सकता है। VDD और VSS के बीच एक संधारित्र जोड़ा जाना चाहिए |
| 19 | VPP | P | OTP प्रोग्रामिंग के लिए बिजली आपूर्ति। |
| 20 | VSH1 | C | सकारात्मक स्रोत ड्राइविंग वोल्टेज |
| 21 | VGH | C | सकारात्मक गेट ड्राइविंग वोल्टेज। |
| 22 | VSL | C | नकारात्मक स्रोत ड्राइविंग वोल्टेज |
| 23 | VGL | C | नकारात्मक गेट ड्राइविंग वोल्टेज। |
| 24 | VCOM | C | VCOM ड्राइविंग वोल्टेज |

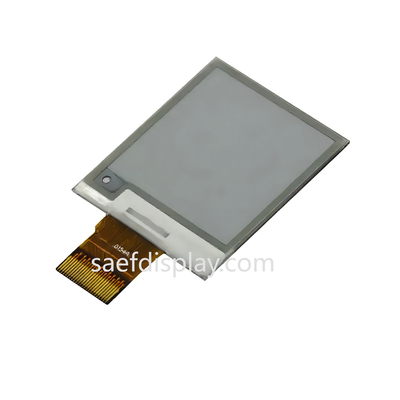

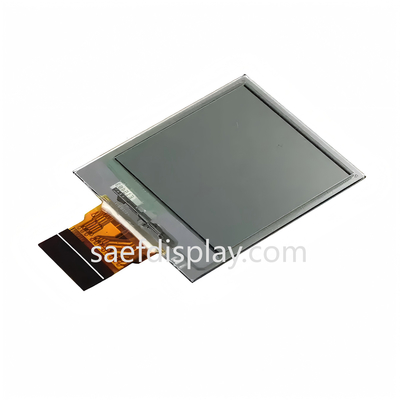

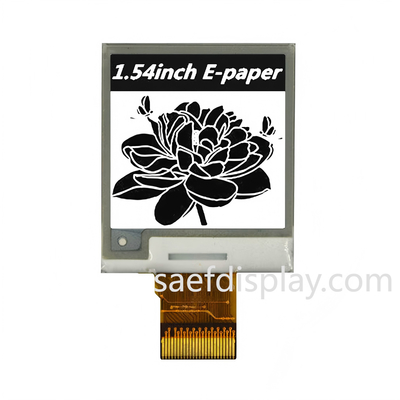

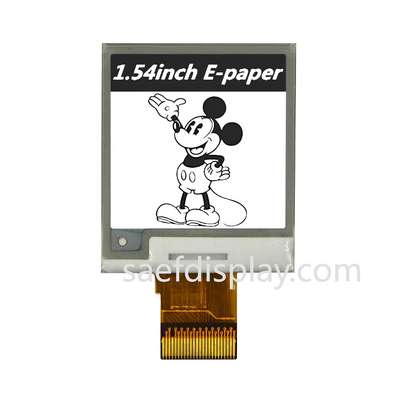

उत्पाद छवि
