उत्पाद विवरण:
|
| Screen Size: | 4.0-inch (Square) | Resolution: | 720 × 720 pixels |
|---|---|---|---|
| Touch Type: | Projected Capacitive (PCAP) | Interface: | RGB 18-bit (40-pin ZIF) |
| Touch Controller: | FT6336U (I²C, Multi-touch) | Surface Hardness: | 300 cd/m2 (Customizable） |
| Contrast Ratio: | 900:1 (Typ.) | Viewing Angle: | 80°(U/D/L/R) (IPS Technology) |
| Operating Temp: | -20°C to +70°C | Backlight: | LED (12.8V/40mA, 4S2P) |
| ESD Protection: | ±8kV (IEC 61000-4-2) | Warranty: | 12 Months |
| Compliance: | RoHS/REACH/Halogen-Free | Customization: | CTP Structure, IC, Coatings (AG/AR/AF) |
| प्रमुखता देना: | 4 इंच का औद्योगिक टीएफटी एलसीडी डिस्प्ले,पीसीएपी टचस्क्रीन टीएफटी डिस्प्ले,व्यापक तापमान टीएफटी एलसीडी |
||
औद्योगिक लचीलापन और सटीकता के लिए बनाया गया
SFTO400XC-7013ACT एक उच्च प्रदर्शन 4 इंच वर्ग TFT एलसीडी मॉड्यूल है जो कठोर वातावरण में मांग वाले औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया है।262K रंगों के साथ 720×720 रिज़ॉल्यूशन और 18-बिट आरजीबी इंटरफ़ेस के साथ, यह एचएमआई, आईओटी कंट्रोल पैनल और इंस्ट्रूमेंटेशन के लिए असाधारण स्पष्टता प्रदान करता है।
मजबूत पीसीएपी स्पर्श एकीकरण
FT6336U IC (I2C इंटरफेस) के माध्यम से मल्टी-टच समर्थन।
अनुकूलन योग्य विन्यास: जी + एफ (ग्लास/फिल्म) या जी + जी (ग्लास/ग्लास) संरचनाएं।
वैकल्पिक औद्योगिक ग्रेड स्पर्श आईसी (-40°C से +85°C, ±15kV ESD)
चरम परिस्थितियों के लिए तैयार रहना
थर्मल साइक्लिंग (-30°C से 80°C तक भंडारण) और कंपन प्रतिरोध (1055Hz, 1.5 मिमी आयाम) के लिए मान्य।
IP67 सील वेरिएंट उपलब्ध (गस्केट + पॉटिंग) ।
गीला/बाहरी उपयोग के लिए हाइड्रोफोबिक कोटिंग्स (>110° संपर्क कोण)
ऑप्टिकल उत्कृष्टता
9001:1 कंट्रास्ट अनुपात 80° सर्वदिशात्मक देखने के साथ।
चमक विरोधी (एजी) + प्रतिबिंब विरोधी (एआर) कोटिंग्स (वैकल्पिक)
≥ 82% प्रकाश पारगम्यता (90% तक बढ़ाई जा सकती है) ।
अनुपालन आधारित डिजाइन
यूरोपीय संघ/अमेरिका के बाजारों के लिए RoHS/REACH/PFAS का पूर्ण अनुपालन।
प्रमाणपत्रः आईएसओ 9001:2015, आईएसओ 14001:2015, एन 55032/24 (ईएमसी) ।
महत्वपूर्ण अनुप्रयोगों के लिए अनुकूलन
मोटाई विकल्पः 0.95 मिमी 6.0 मिमी कवर ग्लास।
औद्योगिक उन्नयन: विस्तारित तापमान आईसी, वर्षा-प्रतिषेध एल्गोरिदम, ईएमआई परिरक्षण।
सतह उपचारः सिरेमिक स्याही (10+ वर्ष यूवी प्रतिरोध), 2.5D/3D किनारे।
कारखाना स्वचालन: नियंत्रण कक्ष, पीएलसी इंटरफेस।
चिकित्सा उपकरण: नैदानिक उपकरण, पोर्टेबल मॉनिटर।
परिवहन: बेड़े प्रबंधन प्रणाली, ईवी डैशबोर्ड।
स्मार्ट बिल्डिंगः एचवीएसी नियंत्रण, सुरक्षा टर्मिनल।
*"72.3×72.3 मिमी सक्रिय क्षेत्र और OCA-बंधित लेमिनेशन के साथ, यह मॉड्यूल ±8kV ESD घटनाओं से बचते हुए ऑप्टिकल विरूपण को समाप्त करता है। 40-पिन ZIF कनेक्टर एकीकरण को सरल बनाता है,और हमारे I2C स्पर्श इंटरफ़ेस मेजबान MCU भार को कम करता है. MIL-STD वातावरण के लिए अनुकूलन योग्य. "*
सामान्य विनिर्देश
| विशेषता | विनिर्देश | |
|
डिस्प्ले स्पेक्ट्रम। |
एलसीडी प्रकार | 40.0 इंच |
| संकल्प (एच*वी) | 720 ((RGB) × 720 | |
| प्रौद्योगिकी का प्रकार | a-Si TFT | |
| पिक्सेल विन्यास | आर.जी.बी. ऊर्ध्वाधर पट्टी | |
| प्रदर्शन मोड | आम तौर पर काला | |
| देखने की दिशा | सभी | |
| ग्रे स्केल इन्वर्शन दिशा | - | |
|
मैकेनिकल विशेषताएं |
रूपरेखा आयाम (W x H x T) (मिमी) | 84.00*84.00*32 |
| सक्रिय क्षेत्र ((मिमी) | 71.93 * 71.93 | |
| सीटीपी दृश्य क्षेत्र ((मिमी) | 72.30*7230 | |
| टच स्क्रीन के साथ/बिना | क्षमता टचस्क्रीन के साथ | |
| कनेक्टर प्रकार (एलसीडी के लिए) | 0.5 मिमी पिच 40पिन ZIF | |
| बैकलाइट प्रकार | एलईडी | |
| वजन (जी) | टीबीडी | |
|
विद्युत विशेषताएं |
प्रदर्शन इंटरफ़ेस | आरजीबी 18बिट्स |
| स्पर्श इंटरफ़ेस | I2C | |
| रंग की संख्या | 262K | |
| डिस्प्ले ड्राइवर आईसी | NV3052CGRB | |
| टच ड्राइवर आईसी | FT6336U | |
यांत्रिक चित्र
सीटीपी विनिर्देश
| श्रेणी | पैरामीटर | विनिर्देश |
|
सामान्य |
संरचना | कवर ग्लास + आईटीओ सेंसर फिल्म (जी + एफ) |
| रूपरेखा आयाम | 84.0(H) x 84.0(V) x 0.95 (T) मिमी | |
| कवर लेंस को मजबूत करना | रासायनिक रूप से प्रबलित | |
| कवर लेंस सतह कठोरता | ≥6H (पेन्सिल की कठोरता) | |
| प्रकाश संचरण दर | ≥82% | |
| ऑपरेशन तापमान | -20°C ~ +70°C, ≤90% आरएच | |
| भंडारण तापमान | -30°C ~ +80°C, ≤90% आरएच | |
|
विद्युत |
इंटरफेस | I2C |
| स्पर्श आईसी | FT6336U | |
| विद्युत आपूर्ति वोल्टेज (वीडीडी) | 2.8V ~ 3.3V | |
| होस्ट प्रतिरोध (एसडीए/एससीएल) | मुख्य-बोर्ड पर विन्यास योग्य | |
| स्पर्श बिंदु | मल्टी-टच | |
| पर्यावरण | परिचालन की शर्तें | अनुकूलन योग्य |
|
सतह गुण |
सतह स्याही | अनुकूलन योग्य |
| सतह उपचार | स्पष्ट टाइप, अनुकूलन योग्य | |
| एलसीडी-टीपी लेमिनेशन | ओसीए बंधन | |
| अनुपालन | सामग्री मानक | RoHS, REACH और हेलोजन-मुक्त अनुरूप |
इंटरफ़ेस पिन विवरण
| 1 | एलईडी ए | एलईडी एनोड |
| 2 | एलईडी K1 | एलईडी कैथोड |
| 3 | एलईडी K2 | एलईडी कैथोड |
| 4 | जीएनडी | जमीन |
| 5 | वीसीआई | बिजली आपूर्ति (+3.3V) |
| 6 | रीसेट करें | रीसेट सिग्नल, सक्रिय कम |
| 7 | आईएम1 | कनेक्शन नहीं |
| 8 | IM0 | कनेक्शन नहीं |
| 9 | एसडीए | कनेक्शन नहीं |
| 10 | एससीके | कनेक्शन नहीं |
| 11 | सीएस | कनेक्शन नहीं |
| 12 | पीसीएलके | आरजीबी डॉट क्लॉक सिग्नल |
| 13 | DE | आरजीबी डेटा सक्षम संकेत |
| 14 | VSYNC | आरजीबी फ्रेम सिंक्रनाइज़ेशन सिग्नल |
| 15 | HSYNC | आरजीबी लाइन सिंक्रनाइज़ेशन सिग्नल |
| 16~33 | DB0 ~ DB17 |
आरजीबी डेटा सिग्नल (DB0: ब्लू LSB; DB5: ब्लू MSB; DB6: ग्रीन LSB; DB11: ग्रीन MSB; DB12: रेड LSB; DB17: रेड MSB) |
| 34 | जीएनडी | जमीन |
| 35 | TP_INT | स्पर्श करें बाधित करें |
| 36 | TP_SDA | टच आईआईसी डेटा सिग्नल |
| 37 | TP_SCL | टच आईआईसी घड़ी संकेत |
| 38 | TP_RESET | टच रीसेट सिग्नल |
| 39 | TP_VCI | स्पर्श पावर सप्लाई |
| 40 | जीएनडी | जमीन |
विद्युत विशेषताएं
| पद | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| ऑपरेटिंग वोल्टेज | वीडीडी | 2.5 | 3.3 | 3.6 | वी |
| आपूर्ति करंट | आईडीडी | - | 25.7 | 60 | mA |
| इनपुट वोल्ट | एचआईवी | 0.8वीडीडी | - | वीडीडी | वी |
| वीआईएल | 0 | - | 0.2 वीडीडी | वी | |
|
इनपुट रिसाव वर्तमान |
IIL | - एक.0 | - | 1.0 | μA |
बैकलाइट विशेषताएं
| पद | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| आगे की धारा | यदि | -- | 40 | 50 | mA |
| आगे का वोल्टेज | वीएफ | - | 12.8 | - | वी |
| कनेक्शन मोड | -- | 4S2P | -- | ||
| एलईडी संख्या | / | 8 | पीसी |
| पद | प्रतीक | स्थिति | मिन | प्रकार | अधिकतम | इकाई |
|
दृश्य कोण |
θT |
CR≥10 |
- | 80 | - |
डिग्री |
| θB | - | 80 | - | |||
| θL | - | 80 | - | |||
| θR | - | 80 | - | |||
| कंट्रास्ट अनुपात | सीआर | θ=0° | 700 | 900 |
- |
- |
| प्रतिक्रिया समय | टन | 25°C |
- |
25 | 35 |
एमएस |
| टोफ | ||||||
| एकरूपता | यू |
- |
70 | 80 |
- |
% |
| एनटीएससी |
- |
- |
- |
68 |
- |
% |
| चमक | L |
- |
300 |
- |
cd/m2 |

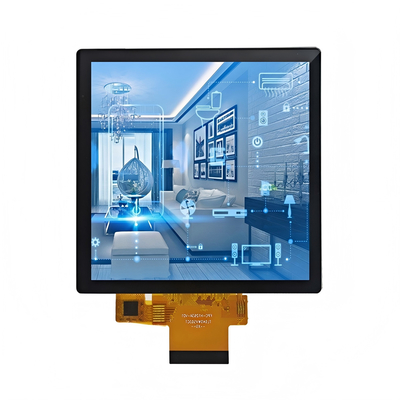

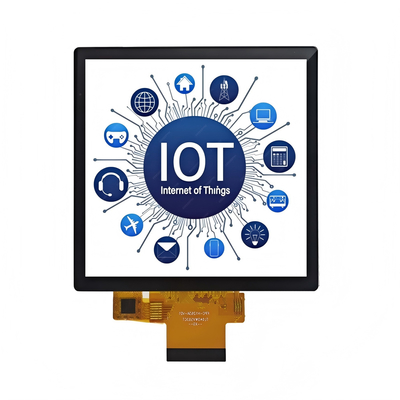

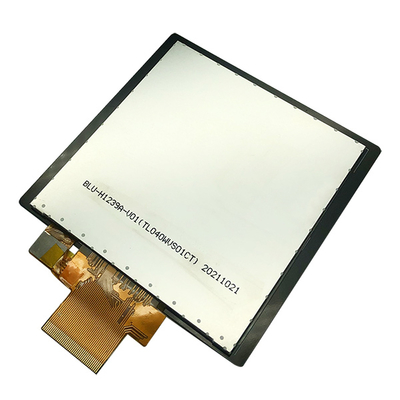

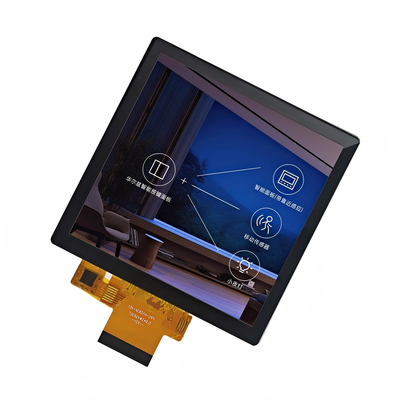

उत्पाद छवि
