2.2 इंच ILI9225G SPI और RGB टच TFT एलसीडी स्क्रीन,2.2" QCIF TFT एलसीडी डिस्प्ले मॉड्यूल प्रतिरोधी टच पैनल के साथ

2.2 इंच ILI9225G SPI और RGB टच TFT एलसीडी स्क्रीन,2.2" QCIF टीएफटी एलसीडी डिस्प्ले मॉड्यूल प्रतिरोधी टच पैनल के साथ उत्पाद परिचयSF-TC220I-9752C-T विनिर्देश_IC-ILI9225G.pdf

सुरक्षितSF-TC220I-9752C-Tएक 2.2 इंच का विकर्ण पूर्ण रंग 176x220 QCIF TFT एलसीडी डिस्प्ले मॉड्यूल है। यह 2.2 इंच का TFT एलसीडी मॉड्यूल ILI9225G आईसी के साथ निर्मित है; यह 3 लाइन SPI और RGB इंटरफेस का समर्थन करता है।SF-TC220I-9752C-Tमॉडल का मॉड्यूल आयाम है41.7x56.16x3.35मिमी और सक्रिय क्षेत्र का आकार 43.56 x 34.85 मिमी है; इसमें मॉड्यूल पर ILI9225G नियंत्रक एकीकृत है, तर्क आपूर्ति वोल्टेज 1.6V से 3.3V तक है।
यह 2.2 ′′ टीएफटी एलसीडी मॉड्यूल पोर्ट्रेट मोड है, यदि आप लैंडस्केप मोड का उपयोग करना चाहते हैं तो कृपया अधिक तकनीकी सहायता के लिए हमसे संपर्क करें। यह 2.2" एलसीडी मॉड्यूल 200 सीडी/एम2 तक की चमक के साथ प्रदर्शित किया गया है (आमतौर पर मूल्य), यह -20°C से +70°C तक के तापमान पर काम कर सकता है; इसके भंडारण तापमान -30°C से +80°C तक होते हैं।

SF-TC220I-9752C-Tप्रतिरोधी टच स्क्रीन (RTP) के साथ एक TFT स्क्रीन 2.2 इंच हैटीएफटी एलसीडी मॉड्यूल,इस एलसीडी मॉड्यूल में एंटी-ग्लेयर सतह पैनल, दृश्य दिशा 12 बजे, ग्रे स्केल इन्वर्शन 6 बजे है। मॉड्यूल टच स्क्रीन विकल्प के बिना भी उपलब्ध है जिसका भाग नहीं है।SF-TC220I-9752C-N.

खोज कीवर्डः tft 2.2, tft 2.2", 2.2" tft lcd, 2.2" tft lcd, 2.2 इंच tft lcd, tft lcd 2.2, 2.2 टीएफटी डिस्प्ले, 2.2 "टीएफटी डिस्प्ले, 2.2 इंच टीएफटी डिस्प्ले, टीएफटी डिस्प्ले 2.2, टीएफटी डिस्प्ले 2.2", 2.2 इंच टीएफटी स्क्रीन, 2.2 इंच टीएफटी स्क्रीन, 2.2 इंच टीएफटी स्क्रीन, टीएफटी स्क्रीन 2.2, TFT स्क्रीन 2.2 इंच, TFT स्क्रीन 2.2", ILI9225G, SPI 2.2 इंच, RGB 2.2 इंच TFT, SPI 2.2 इंच स्क्रीन,

विशेषताएं:

2.2 इंच ILI9225G SPI और RGB टच TFT एलसीडी स्क्रीन,2.2" QCIF टीएफटी एलसीडी डिस्प्ले मॉड्यूल प्रतिरोधी टच पैनल उत्पाद ड्राइंग के साथ

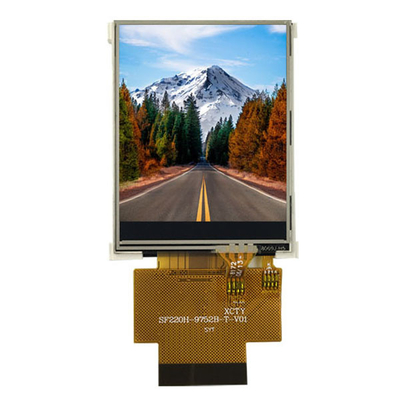

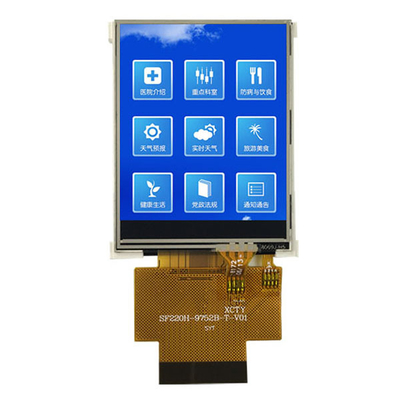

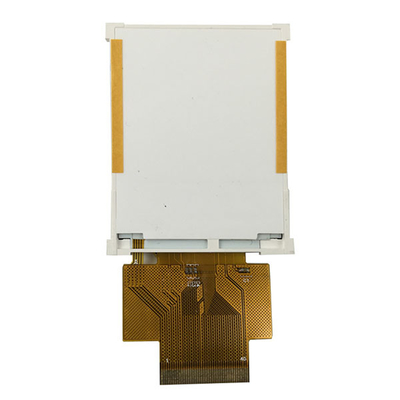

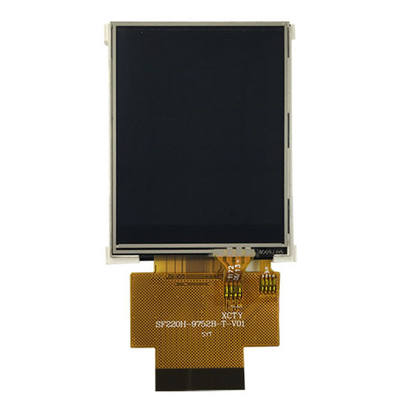

2.2 इंच ILI9225G SPI और RGB टच TFT एलसीडी स्क्रीन,2.2" QCIF टीएफटी एलसीडी डिस्प्ले मॉड्यूल प्रतिरोधी टच पैनल के साथ उत्पाद छवि

हमसे संपर्क करें

हम आपकी परियोजनाओं के बारे में सुनना पसंद करते हैं, यदि आपके कोई प्रश्न हैं, तो आप हमें sales2@saef.com.cn पर प्राप्त कर सकते हैं

एलसीडी टच स्क्रीन - टच
1.1 प्रतिरोधक टच स्क्रीन
आईफोन के आगमन से पहले, प्रतिरोधक टच स्क्रीन का प्रयोग लगभग विशेष रूप से किया जाता था, जो संपर्क का पता लगाने नियंत्रण के लिए दबाव सेंसर का उपयोग करता था,प्रतिरोध का पता लगाकर स्पर्श स्थिति का पता लगाने के लिए प्रत्यक्ष तनाव संपर्क की आवश्यकता.

प्रतिरोधक टच स्क्रीन का मुख्य भाग एक प्रतिरोधक फिल्म स्क्रीन है जो डिस्प्ले की सतह के साथ बहुत अच्छी तरह से मेल खाती है, जो एक बहु-परत मिश्रित फिल्म है,जिसमें आधार परत के रूप में कांच या कठोर प्लास्टिक प्लेट की एक परत का उपयोग किया जाता है, और सतह एक पारदर्शी धातु ऑक्साइड (पारदर्शी प्रवाहकीय प्रतिरोध) प्रवाहकीय परत के साथ लेपित है, जो बाहरी सतह कठोरता की एक परत के साथ कवर किया गया है,चिकनी और विरोधी घर्षण प्लास्टिक परत, और इसकी आंतरिक सतह भी एक कोटिंग के साथ लेपित है,और वहाँ कई छोटे हैं (कम से कम 1/1000 इंच) पारदर्शी इन्सुलेशन बिंदुओं के बीच उन्हें अलग करने के लिए दो परतों के प्रवाहकीय परत इन्सुलेशनजब उंगली स्क्रीन को छूती है, तो स्पर्श बिंदु पर प्रवाहकीय परतों की दो परतें संपर्क में होती हैं, और प्रतिरोध बदल जाता है, एक्स और वाई दिशाओं में एक संकेत उत्पन्न करता है,जो तब टच स्क्रीन नियंत्रक को भेजा जाता हैनियंत्रक इस संपर्क का पता लगाता है, (X,Y) की स्थिति की गणना करता है, और फिर प्राप्त स्थिति के आधार पर माउस के व्यवहार का अनुकरण करता है।यह प्रतिरोधक प्रौद्योगिकी टच स्क्रीन का सबसे बुनियादी सिद्धांत है.

लेखक द्वारा प्रयुक्त टच स्क्रीन एक प्रतिरोधक टच स्क्रीन है, और इसका अपना टच स्क्रीन नियंत्रण चिप XPT2046 है (एलसीडी डिस्प्ले U1 के पीछे चिप है) ।XPT2046 एक 4-वायर टचस्क्रीन नियंत्रक (एसपीआई संचार) है जिसमें 12 बिट रिज़ॉल्यूशन 125KHz स्लेव दर चरण-दर-चरण अनुमान A/D कनवर्टर है. XPT2046 1.5V से 5.25V तक कम वोल्टेज I/O इंटरफेस का समर्थन करता है. XPT2046 दो A/D रूपांतरण करके दबाई गई स्क्रीन की स्थिति का पता लगा सकता है,और स्पर्श स्क्रीन पर लागू दबाव को मापने के अलावाऑपरेटिंग तापमान सीमा -40°C से +85°C है।

चिप ADS7843 और ADS7846 के साथ पूरी तरह संगत है और आप इस चिप के विस्तृत उपयोग के लिए इन दोनों चिप्स की डेटाशीट का संदर्भ ले सकते हैं।
नोट्स:

(1) XPT2046 चिप का उपयोग करते समय, सीधे एसपीआई संचार (सॉफ्टवेयर और हार्डवेयर दोनों) का उपयोग MISO टर्मिनल द्वारा उच्च 12-बिट डेटा आउटपुट को पढ़ने के लिए करें,और फिर समन्वय रूपांतरण और फ़िल्टरिंग संचालन के माध्यम से एक्स और वाई निर्देशांक पढ़ें; (यह प्रोग्रामिंग प्रक्रिया में देखा जा सकता है)

(2) इसके विशेष भौतिक गुणों के कारण प्रतिरोधक टच स्क्रीन के बुनियादी उपयोग के लिए टच त्रुटि का कैलिब्रेशन आवश्यक है,लेकिन एक ही प्रकार के एलसीडी के प्रतिरोधक स्क्रीन के कैलिब्रेशन डेटा मोटे तौर पर अनुमानित है;

(3) प्रतिरोधक टच स्क्रीन के लिए एक तंत्र के अस्तित्व के कारण, इसे आमतौर पर उपयोग से पहले कैलिब्रेट करना आवश्यक है।हम कैलिब्रेशन मुआवजा मापदंडों को बचाने के लिए 24CXX (EEPROM) का उपयोग कर सकते हैं, और फिर हम हर बार जब हम कंप्यूटर चालू करने के लिए recalibrate करने की जरूरत नहीं है; (एक अंतिम उपाय के रूप में, लागत पर विचार,यह वास्तव में फ्लैश में कैलिब्रेशन डेटा को बचाने के लिए संभव है - बहुत अनुशंसित नहीं है);

प्रतिरोधक टच स्क्रीन के फायदेः उच्च परिशुद्धता, कम कीमत, मजबूत विरोधी हस्तक्षेप क्षमता और अच्छी स्थिरता।
प्रतिरोधक टच स्क्रीन के नुकसानः खरोंच करना आसान है, प्रकाश पारगम्यता बहुत अच्छी नहीं है, और मल्टी-टच का समर्थन नहीं करता है (तारीख सुधार की आवश्यकता है,अन्यथा विस्थापन छोटा नहीं है)

1.2 क्षमतात्मक टच स्क्रीन
आजकल, लगभग सभी स्मार्ट फोन, टैबलेट कंप्यूटर सहित, टच स्क्रीन के रूप में क्षमतात्मक स्क्रीन का उपयोग करते हैं, स्पर्श का पता लगाने नियंत्रण के लिए क्षमतात्मक स्क्रीन मानव शरीर संवेदन का उपयोग है,कोई प्रत्यक्ष संपर्क नहीं या केवल हल्का संपर्क, स्पर्श निर्देशांक का पता लगाने के लिए प्रेरित करंट का पता लगाकर।

दो मुख्य प्रकार के क्षमतात्मक टच स्क्रीन हैंः

1सतह संधारित्र संधारित्र टच स्क्रीन।

सतह क्षमता टच स्क्रीन प्रौद्योगिकी आईटीओ (इंडियम टिन ऑक्साइड,एक पारदर्शी प्रवाहकीय सामग्री) विद्युत क्षेत्र संवेदन के माध्यम से स्क्रीन सतह के स्पर्श व्यवहार को महसूस करने के लिए प्रवाहकीय फिल्म. लेकिन सतह संचयी टचस्क्रीन में कुछ सीमाएं हैं, वे केवल एक उंगली या एक स्पर्श को पहचान सकते हैं. (कम इस्तेमाल किया)

2. प्रोजेक्टेड कैपेसिटिव टच स्क्रीन.

प्रोजेक्टेड कैपेसिटिव टच स्क्रीन ऐसे सेंसर हैं जो इलेक्ट्रोड का उपयोग करके इलेक्ट्रोस्टैटिक फील्ड लाइनों का उत्सर्जन करते हैं।क्षमताओं के दो प्रकार हैं जो आम तौर पर अनुमानित क्षमता संवेदन प्रौद्योगिकी में उपयोग किए जाते हैं: स्व-संयोजकता और परस्परसंयोजकता।

स्व-संक्षारण, जिसे पूर्ण संक्षारण के रूप में भी जाना जाता है, सबसे व्यापक रूप से उपयोग की जाने वाली विधि है, और स्व-संक्षारण आमतौर पर स्कैनिंग इलेक्ट्रोड और ग्राउंड से बना संक्षारण को संदर्भित करता है।शीशे की सतह पर, आईटीओ से बने अनुदैर्ध्य और अनुदैर्ध्य स्कैनिंग इलेक्ट्रोड होते हैं, और इन इलेक्ट्रोडों और जमीन के बीच एक संधारित्र ध्रुव बनते हैं।एक संधारित्र सर्किट के समानांतर जोड़ा जाता है, इस प्रकार स्कैन लाइन की समग्र क्षमता बदलती है।

इंटरैक्शन कैपेसिटेंस, जिसे स्पैनिंग कैपेसिटेंस के रूप में भी जाना जाता है, कांच की सतह पर अनुदैर्ध्य और अनुदैर्ध्य आईटीओ इलेक्ट्रोड के चौराहे पर एक कैपेसिटेंस बनाता है।इंटरैक्टिव क्षमता स्कैनिंग विधि स्पर्श बिंदु की स्थिति निर्धारित करने के लिए प्रत्येक चौराहे पर क्षमता परिवर्तन स्कैन करने के लिए हैस्पर्श करने पर यह आसन्न इलेक्ट्रोडों के युग्मन को प्रभावित करेगा, जिससे चौराहे पर क्षमता बदल जाएगी,और इंटरैक्टिव क्षमता का स्कैनिंग विधि प्रत्येक चौराहे की क्षमता मूल्य और स्पर्श के बाद क्षमता परिवर्तन का पता लगा सकते हैं, इसलिए इसे स्व-संक्षारण की स्कैनिंग विधि की तुलना में अधिक स्कैनिंग समय की आवश्यकता होती है, और इसे एक्स * वाई इलेक्ट्रोड को स्कैन और पता लगाने की आवश्यकता होती है। वर्तमान में, स्मार्टफोन, टैबलेट आदि की टच स्क्रीन,सभी इंटरैक्टिव कैपेसिटिव तकनीक का उपयोग करते हैं(लेखक के सटीक परमाणु अभिजात वर्ग बोर्ड का एलसीडी एक क्षमतात्मक टच स्क्रीन है)

ट्रांसमिटिव कैपेसिटिव टच स्क्रीन स्पर्श को महसूस करने के लिए एक सेंसर मैट्रिक्स बनाने के लिए ऊर्ध्वाधर और क्षैतिज स्तंभों में इलेक्ट्रोड के दो स्तंभों का उपयोग करती है। दो क्रॉस इलेक्ट्रोड मैट्रिक्स,एक्स अक्ष इलेक्ट्रोड और वाई अक्ष इलेक्ट्रोड, प्रत्येक सेल के क्षमता परिवर्तन का पता लगाने के लिए प्रयोग किया जाता है। तस्वीर में इलेक्ट्रोड वास्तव में पारदर्शी है, और यह यहाँ सभी की सुविधा के लिए है। चित्र में,एक्स और वाई अक्षों में पारदर्शी इलेक्ट्रोड कैपेसिटिव स्क्रीन की सटीकता और संकल्प एक्स और वाई अक्षों में चैनलों की संख्या से संबंधित हैं, और अधिक चैनल, अधिक सटीकता।
