उत्पाद विवरण:
|
| उत्पाद: | 4 इंच की टीएफटी एलसीडी टच स्क्रीन | टच स्क्रीन: | प्रतिरोधक स्पर्श पैनल (RTP) |
|---|---|---|---|
| संकल्प: | 480x800 | देखने की दिशा: | IPS फुल व्यूइंग एंगल |
| चालक आई.सी: | ILI9806E | पिन नंबर: | 51 पिन |
| संबंध: | प्लगिंग | भूतल चमक: | 300 सीडी/एम2 (निट्स) |
| इंटरफेस: | आरजीबी | एलईडी लाइफटाइम: | 40,000 घंटे |
| प्रमुखता देना: | 4 इंच टीएफटी एलसीडी मॉड्यूल 480x800,आरजीबी 4 इंच टीएफटी एलसीडी मॉड्यूल,आईपीएस टचस्क्रीन डिस्प्ले मॉड्यूल |
||
आरजीबी इंटरफ़ेस और आरटीपी टच के साथ 4 इंच टीएफटी एलसीडी मॉड्यूल 480x800 आईपीएस पूर्ण देखने का कोण
सेफ टेक SF-TC397H-8774A-T एक विकर्ण आकार 3.97 ′′ ((4.0 ′′ इंच) 480x800 पिक्सल के रिज़ॉल्यूशन के साथ IPS प्रकार का TFT एलसीडी डिस्प्ले है।
उत्पाद का त्वरित विवरणः
1एलसीडी का आकारः 3.97 इंच
2. संकल्पः 480x800
3देखने का कोणः मुक्त देखने का कोण
4परिपत्र आयाम: 57.14*96.85*3 मिमी
5एलसीडी ड्राइवर आईसीः ILI9806E
6एलसीडी इंटरफ़ेस प्रकारः आरजीबी
7. तापमानः शीर्ष -20°C से +70°C; Tst -30°C से +80°C
8टच पैनलः प्रतिरोधी टच स्क्रीन
उत्पाद की विशेषताएं:
1. SF-TC397H-8774A-T एक TFT एलसीडी मॉड्यूल है जो 3.97 ′′ ((4.0 ′′ इंच) विकर्ण आकार, 480x800, प्रतिरोध टच स्क्रीन (RTP) के साथ पूर्ण रंग TFT एलसीडी डिस्प्ले है।
2यह मॉड्यूल आरजीबी इंटरफेस का समर्थन करता है। एसएफ-टीसी397एच-8774ए-टी मॉडल में मॉड्यूल आयाम 57.14*96.85 मिमी और सक्रिय क्षेत्र का आकार 51.84 x 86.40 मिमी है।
3. SF-TC397H-8774A-T मॉड्यूल पर ILI9806E नियंत्रक के साथ एकीकृत है, और इसकी तर्क आपूर्ति वोल्टेज 2.6V से 3.3V तक होती है।
4यह -20°C से +70°C तक के तापमान पर काम कर सकता है; इसके भंडारण तापमान -30°C से +80°C तक होते हैं।
5. SF-TC397H-8774A-T पोर्ट्रेट मोड एलसीडी मॉड्यूल है, जिसमें 400 cd/m2 चमक है। यदि आप इसे पोर्ट्रेट मोड के रूप में उपयोग करना चाहते हैं या चमक को समायोजित करना चाहते हैं, तो कृपया अधिक तकनीकी सहायता के लिए हमसे संपर्क करें।
6. SF-TC397H-8774A-T FPC अनुकूलित किया जा सकता है, और वैकल्पिक रूप से प्रतिरोधी टच स्क्रीन (RTP) के साथ या बिना होने के लिए।
उत्पाद के फायदे
1. आईपीएस पूर्ण देखने का कोण ((80/80/80/80). बहुत अच्छा देखने का कोण. विभिन्न प्रकार के अनुप्रयोगों के लिए एकदम सही, चाहे ऊपर, या मेज पर, या इस्तेमाल किया हैंडहेल्ड, आदि पर रखने के लिए।
2पृष्ठभूमि रंग, चमक, देखने के कोण और तीव्रता आदि का उत्कृष्ट प्रदर्शन।
3औद्योगिक अनुप्रयोगों के लिए -20°C से +70°C तक का व्यापक तापमान।
4. प्रतिरोधी टच स्क्रीन के साथ या बिना लचीला होना। हम ग्राहकों के लिए अनुकूलित सीटीपी ((कैपेसिटिव टच पैनल) डिजाइन करने के लिए समर्थन कर सकते हैं। एफपीसी भी अनुकूलन योग्य है।
5एलसीडी उद्योग में एक ही प्रकार का कम लागत वाला समाधान।
6स्थापित करना और बनाए रखना आसान है।
ग्राहक सेवा
1हमारे ग्राहक के साथ आधिकारिक अनुबंध पर हस्ताक्षर करने से पहले हम ग्राहक परियोजना की जानकारी के आधार पर विश्लेषण करने और पेशेवर समाधान प्रदान करने में मदद करेंगे और इष्टतम समाधान के साथ आएंगे।
2हमारे उत्पादों या कीमत से संबंधित आपकी पूछताछ का उत्तर 24 घंटों में दिया जाएगा।
3हमारे ग्राहक उत्पादन प्रक्रिया को सूचित करते रहें और यदि आवश्यक हो तो कारखाने में गुणवत्ता जांच की व्यवस्था करने में मदद करें।
4वितरण के बाद हमारे एलसीडी डिस्प्ले के लिए एक वर्ष की वारंटी। सभी दोषों को वारंटी अवधि के भीतर वापस कर दिया जा सकता है और प्रतिस्थापित किया जा सकता है।
5खरीदार डिलीवरी से पहले मुफ्त प्रशिक्षण के लिए हमारे कारखाने में तकनीशियन भेज सकता है।
6. हम ग्राहकों के लिए मूल्य सृजन पर ध्यान केंद्रित कर रहे हैं. आवश्यक तकनीकी या वाणिज्यिक सहायता के लिए, हम कॉन्-कॉल बैठक, ऑनलाइन तकनीकी सेवा, या साइट पर स्थानीय सहायता की व्यवस्था करेंगे,आदि ग्राहकों की विभिन्न आवश्यकताओं को पूरा करने के लिए.
अक्सर पूछे जाने वाले प्रश्न
1मैं आदेश कैसे दे सकता हूँ?
कृपया अपनी आवश्यकताओं का विवरण यथासंभव स्पष्ट रूप से प्रदान करें. ताकि हम आपको पहली बार में प्रस्ताव भेज सकें. फिर आप हमें ऑर्डर कर सकते हैं.
डिजाइन या आगे की चर्चा के लिए, आपके लिए अधिक स्पष्ट और सटीक एलसीडी समाधान प्रस्ताव के लिए ईमेल / फोन द्वारा हमसे संपर्क करना बेहतर है। .
2हम किस तरह का प्रदर्शन प्रदान करते हैं?
हमारे पास टीएफटी रंग एलसीडी डिस्प्ले मॉड्यूल, मोनोक्रोम एलसीडी मॉड्यूल, ओएलईडी एलसीडी मॉड्यूल, डिजिटल फ्रेम के साथ एलसीडी मॉड्यूल, एंड्रॉइड टैबलेट, आदि हैं। हम इनडोर और आउटडोर दोनों अनुप्रयोगों का समर्थन करते हैं,औद्योगिक और वाणिज्यिक अनुप्रयोग.
हम मानक समाधानों और अनुकूलित डिजाइन समाधानों का भी समर्थन करते हैं।
हमारे पास ग्राहक को वन-स्टॉप समाधान प्रदान करने के लिए ऑफ-शेल्फ और डिज़ाइन-इन उत्पाद हैं।
3वारंटी के बारे में क्या?
हमारे पास 1 वर्ष की वारंटी है। सभी दोषों को लौटाया और बदला जा सकता है।
4आपकी डिलीवरी की शर्तें क्या हैं?
हम एक्सडब्ल्यू, एफओबी, एफसीए, आदि स्वीकार करते हैं। आप वह चुन सकते हैं जो आपके लिए सबसे सुविधाजनक या लागत प्रभावी है।
| उत्पाद: | 4 इंच की टीएफटी एलसीडी टच स्क्रीन | टच स्क्रीनः | प्रतिरोधी स्पर्श पैनल (RTP) |
|---|---|---|---|
| संकल्पः | 480x800 | देखने की दिशा: | आईपीएस पूर्ण देखने का कोण |
| ड्राइवर आईसीः | ILI9806E | पिन संख्याः | 51 पिन |
| कनेक्शनः | प्लगिंग | सतह चमकः | 300 सीडी/एम2 (निट्स) |
| इंटरफ़ेसः | आरजीबी | एलईडी जीवनकालः | 40,000 घंटे |
3.97 इंच (४ इंच) टीएफटी टच एलसीडीस्क्रीनचित्रण
पिन परिभाषा
| नहीं। | पिन नाम | आई/ओ | विवरण |
| 1 | एलईडीके | ओ | एलईडी कैथोड |
| 2 | एलईडीए | ओ | एलईडी एनोड |
| 3 | YU | मैं | टच पैनल इनपुट सिग्नल |
| 4 | एक्सएल | मैं | टच पैनल इनपुट सिग्नल |
| 5 | YD | मैं | टच पैनल इनपुट सिग्नल |
| 6 | एक्सआर | मैं | टच पैनल इनपुट सिग्नल |
| 7 | जीएनडी | मैं | जमीन |
| 8 | वीसीआई | मैं | बिजली की आपूर्ति 2.8V वोल्टेज |
| 9 | NC | - | खुला सेट करें |
| 10 | आईओवीसीसी | मैं | विद्युत आपूर्ति 1.8V वोल्टेज |
| 11 | टीई | मैं | फाड़ने का प्रभाव आउटपुट |
| 12 | एसडीओ | - | एसपीआई इंटरफेस इनपुट/आउटपुट पिन |
| 13 | एसडीआई | मैं | एसपीआई इंटरफेस इनपुट/आउटपुट पिन |
| 14 | डब्ल्यूआर/एससीएल | - | एसपीआई घड़ी संकेत |
| 15 | सीएसएक्स | मैं | चिप चयन संकेत के लिए इनपुट पिन |
| 16 | RESX | मैं | एलसीएम रीसेट इनपुट सिग्नल |
| 17-40 | DB23-DB0 | आई/ओ | प्रदर्शित डेटा I/O |
| 41 | सक्षम | मैं | आरजीबी आई/एफ मोड 1 में डेटा सक्षम सिग्नल |
| 42 | DOTCLK | मैं | प्रत्येक दिनांक का नमूना लेने के लिए घड़ी संकेत |
| 43 | HSYNC | मैं | क्षैतिज सिंक्रनाइज़ेशन संकेत |
| 44 | VSYNC | मैं | ऊर्ध्वाधर सिंक्रनाइज़ेशन संकेत |
| 45 | एलईडीपीडब्ल्यूएम | मैं | यह पिन बाहरी एलईडी ड्राइवर से जुड़ा हुआ है। |
| 46 | LWDON | मैं | बाहरी एलईडी बैकलाइट नियंत्रण चालू/बंद करने के लिए प्रयोग किया जाता है। |
| 47 | आरएस | मैं | रजिस्टर सिग्नल चुनें |
| 48 | आर एंड डी | मैं | स्ट्रोब सिग्नल इनपुट पिन पढ़ें |
| 49 | IM0 | मैं | इंटरफ़ेस मोड चुनें |
| 50 | आईएम1 | मैं | इंटरफ़ेस मोड चुनें |
| 51 | जीएनडी | मैं | जमीन |

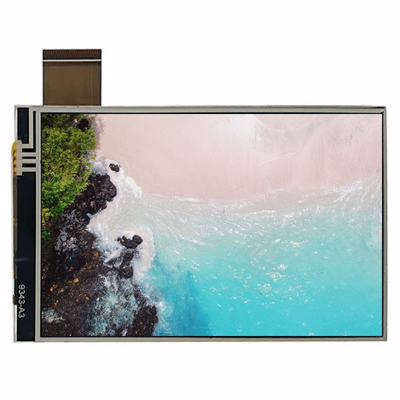

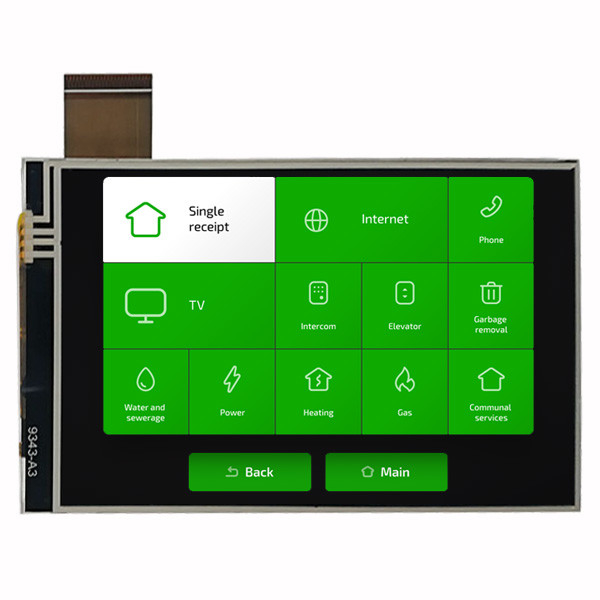

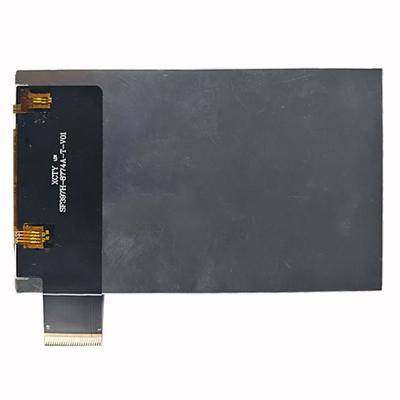

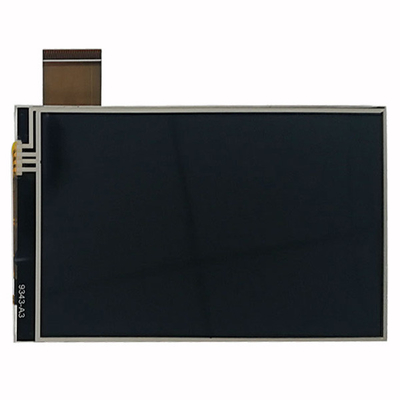

3.97 इंच ((4 इंच) टीएफटी स्पर्श एलसीडीस्क्रीन वास्तविक उत्पाद प्रदर्शन
