उत्पाद विवरण:
|
| कीवर्ड: | 3.9" इंच बार प्रकार टीएफटी | टच स्क्रीन: | अनुकूलन |
|---|---|---|---|
| संकल्प: | 480x128 | कवर ग्लास आयाम: | अनुकूलन के लिए वैकल्पिक |
| इंटरफेस: | आरजीबी इंटरफ़ेस | भूतल चमक: | 500 सीडी/एम2 (निट्स) |
| एलईडी लाइफटाइम: | 40,000 घंटे | पिंस: | 40 पिन |
| देखने की दिशा: | 12:00 | संबंध: | ZIF / प्लगिंग कनेक्टर प्रकार |
| संचालन तापमान।: | 20°C से +70°C तक | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 3.9 इंच बार टाइप टीएफटी एलसीडी,40 पिन बार टाइप टीएफटी एलसीडी,480x128 40 पिन टीएफटी डिस्प्ले: |
||
3.9 इंच बार प्रकार 480x128 टच टीएफटी एलसीडी डिस्प्ले 40 पिन आरजीबी इंटरफ़ेस उत्पाद परिचय
उत्पाद का त्वरित विवरणः
1एलसीडी आकारः 3.9 ¢ इंच टीएफटी
2संकल्पः 480x128
3देखने का कोणः मुक्त
4परिदृश्य आयाम: 105.5x40.64x2.95 मिमी
5एलसीडी आकारः बार प्रकार
6एलसीडी इंटरफ़ेस प्रकारः आरजीबी
7. तापमानः शीर्ष -20°C से +70°C; Tst -30°C से +80°C
8. टच पैनलः आरटीपी या सीटीपी अनुकूलन योग्य
उत्पाद की विशेषताएं:

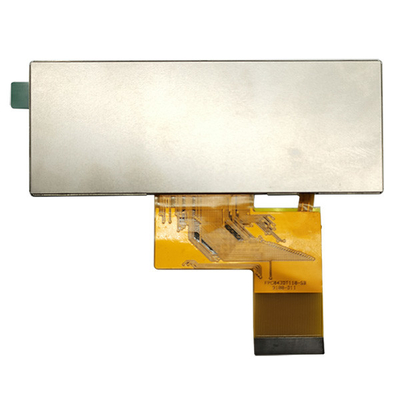

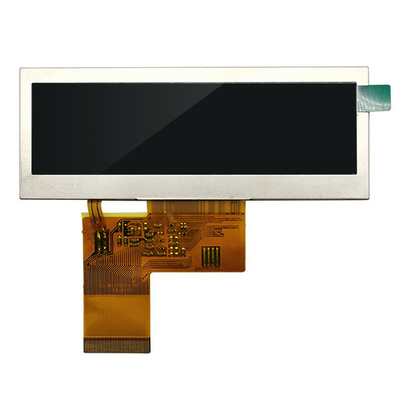

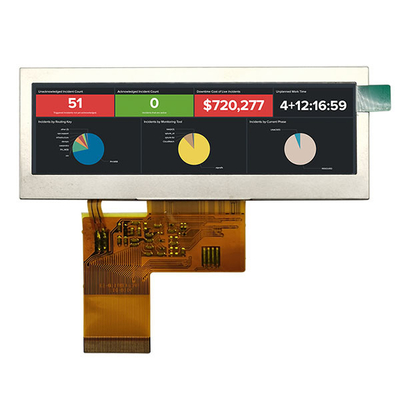

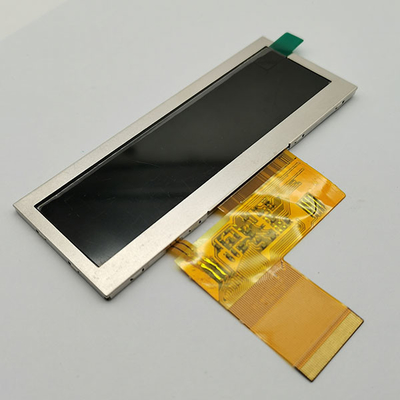

1. SF-TO390B-8960A-N TFT एलसीडी मॉड्यूल एक 3.9 इंच विकर्ण 480xRGBx128 पूर्ण रंग पट्टी प्रकार TFT मॉड्यूल है.
2. यह मॉड्यूल आरजीबी इंटरफेस का समर्थन करता है। एसएफ-टीओ 390 बी-8960 ए-एन मॉडल में मॉड्यूल आयाम 105.5x40.64x2.95 मिमी और सक्रिय क्षेत्र का आकार 95.04x25.34 मिमी है;
3. SF-TO390B-8960A-N मॉड्यूल पर ST7282A नियंत्रक के साथ एकीकृत है, और इसकी तर्क आपूर्ति वोल्टेज 2.6V से 3.3V तक होती है।
4. SF-TO390B-8960A-N 500cd/m2 (निट्स) सतह चमक के साथ है, यह एलसीडी डिस्प्ले मॉड्यूल 20°C से +70°C के तापमान पर काम कर सकता है।
5यह 3.9 इंच का टीएफटी एलसीडी प्रतिरोधक टच स्क्रीन और क्षमतात्मक टच स्क्रीन के साथ कस्टम डिजाइन किया जा सकता है।
| कीवर्डः | 3.9 इंच की बार टाइप टीएफटी एलसीडी डिस्प्ले | टच स्क्रीनः | अनुकूलन योग्य |
|---|---|---|---|
| संकल्पः | 480x128 | कवर ग्लास आयामः | अनुकूलन योग्य |
| इंटरफ़ेसः | आरजीबी | सतह चमकः | 500 सीडी/एम2 (निट्स) |
| एलईडी जीवनकालः | 40,000 घंटे | पिन: | 40 पिन |
| देखने की दिशा: | बारह बजे | कनेक्शनः | ZIF / प्लगिंग |
| परिचालन तापमानः | 20°C से +70°C तक | अनुपालन: | REACH और RoHS अनुरूप |
उत्पाद के फायदे:
1बाजार में टीएफटी एलसीडी पैनल का मुख्य पहलू अनुपात 4: 3 या 16:9लेकिन कुछ अनुप्रयोगों के लिए, आवश्यक जानकारी प्रदर्शित करने के लिए वर्तमान मुख्यधारा के 4:3 या 16:9 की तुलना में डिस्प्ले पैनल का बार प्रकार का आकार बहुत बेहतर होगा।
2हम 3.9 इंच, 4.6 इंच और 5.2 इंच के आकारों सहित विभिन्न आकारों के बार टाइप टीएफटी (स्ट्रेटेड बार एलसीडी डिस्प्ले) की पेशकश करते हैं।विशेष रूप से औद्योगिक अनुप्रयोगों के लिए ग्राहकों की आवश्यकता को पूरा करने के लिए.
3हम इन बार प्रकार के टीएफटी से अधिक व्युत्पन्न समाधान विकसित करते हैं, जैसा कि नीचे दिया गया हैः 1- फ्रेम संस्करण विकल्प पर पेंच छेद के साथ। 2- कैपेसिटिव टच पैनल या प्रतिरोध टच पैनल विकल्प के साथ।3- उच्च चमक संस्करण विकल्प.
4. आईपीएस पूर्ण देखने का कोण ((80/80/80/80). बहुत अच्छा देखने का कोण. विभिन्न प्रकार के अनुप्रयोगों के लिए एकदम सही, चाहे ऊपर, या मेज पर, या इस्तेमाल किया हैंडहेल्ड, आदि पर रखने के लिए।
5पृष्ठभूमि रंग, चमक, देखने के कोण और तीव्रता आदि का उत्कृष्ट प्रदर्शन।
6-20°C से +70°C तक का उच्च तापमान और औद्योगिक अनुप्रयोगों के लिए उच्च गुणवत्ता स्तर।
7एलसीडी उद्योग में समान प्रकार के उत्पादों के बीच अच्छी गुणवत्ता के साथ प्रतिस्पर्धी मूल्य समाधान।
8स्थापित करना और बनाए रखना आसान है।
अनुप्रयोग:
इस एलसीडी मॉड्यूल का उपयोग एम्बेडेड सिस्टम, औद्योगिक उपकरण, सुरक्षा और हैंडहेल्ड उपकरणों में किया जा सकता है, जिन्हें उच्च गुणवत्ता और रंगीन छवि में प्रदर्शित करने की आवश्यकता होती है।एसएईएफ बार टाइप टीएफटी-एलसीडी डिस्प्ले औद्योगिक उपकरणों के लिए एकदम सही हैं, ऑटोमोबाइल एप्लिकेशन, सर्वर सिस्टम, पीओएस सिस्टम, गतिशील सूचना डिस्प्ले और विज्ञापन डिस्प्ले।
पट्टी प्रकार 3.9 " 480x128 टीएफटी डिस्प्ले ड्राइंग
| नहीं. | प्रतीक | विवरण |
|---|---|---|
| 1 | वीएलईडी- | बैकलाइट एलईडी कैथोड |
| 2 | वीएलईडी+ | बैकलाइट एलईडी एनोड |
| 3 | जीएनडी | सिस्टम ग्राउंड |
| 4 | वीसी | तर्क संचालन के लिए बिजली की आपूर्ति |
| 5~12 | R0~R7 | डाटा बस |
| 13~20 | G0~G7 | डाटा बस |
| 21 से 28 | बी0~बी7 | डाटा बस |
| 29 | जीएनडी | सिस्टम ग्राउंड |
| 30 | डीसीएलके | पिक्सेल घड़ी संकेत |
| 31 | डीआईएसपी | चालू/बंद नियंत्रण का प्रदर्शन |
| 32 | HSYNC | क्षैतिज सिंक सिग्नल |
| 33 | VSYNC | वर्टिकल सिंक सिग्नल |
| 34 | NC | कोई कनेक्शन नहीं (विकल्प डीई) |
| 35 | NC | कोई संबंध नहीं |
| 36 | जीएनडी | सिस्टम ग्राउंड |
| 37 | एक्सआर | दाहिने विद्युत् |
| 38 | YD | निचला इलेक्ट्रोड |
| 39 | एक्सएल | बायां इलेक्ट्रोड |
| 40 | YU | शीर्ष इलेक्ट्रोड |
