उत्पाद विवरण:
|
| कीवर्ड: | 6.86" इंच बार प्रकार टीएफटी | संकल्प: | 480x1280 |
|---|---|---|---|
| इंटरफेस: | एमआईपीआई | पिंस: | 40 पिन |
| टच स्क्रीन: | वैकल्पिक | भूतल चमक: | 800 सीडी/एम2 (निट्स) |
| एलईडी लाइफटाइम: | 40,000 घंटे | देखने की दिशा: | सभी दृश्य कोण |
| संबंध: | कनेक्टर का प्रकार | संचालन तापमान।: | 20°C से +70°C तक |
| अनुपालन: | पहुंच और RoHS अनुपालन | प्रमाणन: | ISO9001:2015 / ISO14000:2015 |
| प्रमुखता देना: | 480 × 1280 बार टीएफटी एलसीडी,800निट्स बार टीएफटी एलसीडी,औद्योगिक ग्रेड बार टीएफटी एलसीडी |
||
डेटाशीट डाउनलोड करें
SFTO686XC-7108BN विनिर्देश.pdf
FL7707N_DS_V0.2_20230324_ग्राहक.pdf
इस वस्तु के बारे मेंSFTO686XC-7108BN
औद्योगिक ग्रेड 6.68 इंच का स्ट्रिप टीएफटी एलसीडी डिस्प्ले 480x1280 पिक्सल के रिज़ॉल्यूशन और 800 नाइट की उच्च चमक के साथ, विभिन्न प्रकाश स्थितियों में स्पष्ट प्रदर्शन प्रदान करने के लिए डिज़ाइन किया गया है।निम्नलिखित उत्पाद का विस्तृत परिचय है:
डिस्प्ले स्क्रीन विनिर्देशः
आकारः 6.68 इंच, सीमित स्थान वाले औद्योगिक अनुप्रयोगों के लिए उपयुक्त।
संकल्पः 480x1280 पिक्सल, स्पष्ट छवि और पाठ प्रदर्शन प्रदान करता है, उच्च संकल्प प्रदर्शन की आवश्यकता वाले अवसरों के लिए उपयुक्त है।
डिस्प्ले टेक्नोलॉजीः
टीएफटी (थिन फिल्म ट्रांजिस्टर) तकनीक को अपनाने से तेजी से प्रतिक्रिया और उच्च विपरीत प्रदर्शन सुनिश्चित होता है, जो गतिशील छवियों और वीडियो के लिए उपयुक्त है।
चमकः
800 नाइट की उच्च चमक से उज्ज्वल औद्योगिक वातावरण या बाहरी परिस्थितियों में स्पष्ट दृश्यता सुनिश्चित होती है।
रंगः
16.7 मिलियन रंग प्रदर्शन का समर्थन करता है, जो समृद्ध रंगों और नाजुक छवियों को प्रस्तुत करने में सक्षम है।
इंटरफेस प्रकारः
MIPI इंटरफेस प्रदान कर सकता है, जो मोबाइल उपकरणों और उच्च प्रदर्शन डिस्प्ले मॉड्यूल को जोड़ने के लिए उपयुक्त एक उच्च गति सीरियल इंटरफेस है।
देखने का कोण:
औद्योगिक ग्रेड के टीएफटी एलसीडी में आम तौर पर एक व्यापक देखने का कोण होता है ((आईपीएस प्रकार), जो विभिन्न कोणों से एक अच्छा दृश्य अनुभव सुनिश्चित करता है।
कार्य तापमानः
औद्योगिक मानकों को पूरा करने के लिए डिज़ाइन किया गया है, -20 से +70 डिग्री सेल्सियस तक के तापमान की विस्तृत सीमा पर स्थिर संचालन करने में सक्षम है और विभिन्न कठोर वातावरणों के अनुकूल है।
स्थायित्वः
उच्च स्थायित्व डिजाइन, 24/7 निर्बाध संचालन के लिए उपयुक्त, दीर्घकालिक स्थिरता और विश्वसनीयता सुनिश्चित करता है।
अनुप्रयोग परिदृश्य:
विभिन्न औद्योगिक और वाणिज्यिक अनुप्रयोगों जैसे औद्योगिक स्वचालन, चिकित्सा उपकरण, यातायात निगरानी, सुरक्षा निगरानी आदि के लिए उपयुक्त है।
अनुकूलित सेवाएं:
ग्राहक की आवश्यकताओं के अनुसार, विशिष्ट इंटरफेस, आकार, चमक आदि सहित अनुकूलित सेवाएं प्रदान की जा सकती हैं।
यह 6.68 इंच का औद्योगिक ग्रेड टीएफटी एलसीडी डिस्प्ले औद्योगिक अनुप्रयोगों के लिए एक आदर्श विकल्प है जिसमें इसके उच्च रिज़ॉल्यूशन, उच्च चमक,और व्यापक देखने के कोण की विशेषताएं.
विशेषताएं
| पद | सामग्री | इकाई |
| एलसीडी प्रकार | टीएफटी | - |
| रंग प्रदर्शित करें | 16M | |
| देखने की दिशा | सभी | घड़ी |
| परिचालन तापमान | -20~+70 | °C |
| भंडारण तापमान | -30~+80 | °C |
| मॉड्यूल का आकार | 66.6*181.0*46 | मिमी |
| सक्रिय क्षेत्र ((W×H) | 60.19 * 16051 | मिमी |
| बिंदुओं की संख्या | 480×RGB×1280 | बिन्दु |
| विद्युत आपूर्ति वोल्टेज | 3.3 | वी |
| बैकलाइट | 12-एलईडी (सफेद) | पीसी |
| चमक ((LCM) | 800 | cd/m2 |
| डेटा ट्रांसफर | एमआईपीआई | - |
| एलसीएम कनेक्टर प्रकार | AFC30-S40FCC-00 | 0.5पीच 40पिन |
| ड्राइवर आईसी | FL7707 |
यांत्रिक चित्र
पिन विवरण
| पिन नं. | प्रतीक | कार्य |
| 1 | जीएनडी | जमीन |
| 2 | डी0पी | एमआईपीआई डेटा लेन0 इनपुट (सकारात्मक) |
| 3 | D0N | एमआईपीआई डेटा लेन0 इनपुट (नकारात्मक) |
| 4 | जीएनडी | जमीन |
| 5 | डी1पी | एमआईपीआई डेटा लेन1 इनपुट (सकारात्मक) |
| 6 | D1N | एमआईपीआई डेटा लेन1 इनपुट (नकारात्मक) |
| 7 | जीएनडी | जमीन |
| 8 | CLKP | MIPI CLK इनपुट (सकारात्मक) |
| 9 | CLKN | एमआईपीआई सीएलके इनपुट (नकारात्मक) |
| 10 | जीएनडी | जमीन |
| 11 | डी2पी | एमआईपीआई डेटा लेन2 इनपुट (सकारात्मक) |
| 12 | डी2एन | एमआईपीआई डेटा लेन2 इनपुट (नकारात्मक) |
| 13 | जीएनडी | जमीन |
| 14 | D3P | एमआईपीआई डेटा लेन3 इनपुट (सकारात्मक) |
| 15 | D3N | एमआईपीआई डेटा लेन3 इनपुट (नकारात्मक) |
| 16-17 | जीएनडी | जमीन |
| 18 से 19 | वीसीसी-1वी8 | आईओ पावर सप्लाई ((1.65V~3.6V) |
| 20 | REFCLK/NC | NC |
| 21 | SDA/NC | NC |
| 22 | एससीएल/एनसी | NC |
| 23 | BIST/NC | NC |
| 24 | आरएसटीबी | वैश्विक रीसेट पिन. सक्रिय कम रीसेट राज्य में प्रवेश करने के लिए. स्थिरता के लिए एक आरसी रीसेट सर्किट के साथ कनेक्ट करने का सुझाव. सामान्य रूप से उच्च खींचें. |
| 25 | एसटीबीवाईबी | NC |
| 26 | एवीडीडी/एनसी | NC |
| 27 | जीएनडी | जमीन |
| २८-२९ | क | बैकलाइट एलईडी ग्राउंड |
| 30 | जीएनडी | जमीन |
| 31 | वीजीएल/एनसी | NC |
| 32-33 | जीएनडी | जमीन |
| 34 | वीजीएच/एनसी | NC |
| 35-36 | ए | बैकलाइट एलईडी पावर |
| 38-39 | वीडीडी-3वी3 | विद्युत आपूर्ति ((3.3~3.6V) |
| 40 | वीसीओएम/एनसी | NC |
पूर्ण अधिकतम रेटिंग
| पैरामीटर | प्रतीक | स्थिति | मिन | प्रकार | अधिकतम | इकाई |
| विद्युत आपूर्ति | वीडीडी | Ta=25°C | - | 3.3 | - | वी |
| पावर सप्लाई वोल्टेज पर गेट | वीएचएच | - | 15 | - | वी | |
| गेट ऑफ पावर सप्लाई वोल्टेज | वीजीएल | - | -11 | - | वी |
विद्युत विशेषताओं ((Vss=0V,Ta=25°C)
| पैरामीटर | प्रतीक | स्थिति | मिन | प्रकार | अधिकतम | इकाई | |
| विद्युत आपूर्ति | वीडीडी | Ta=25°C | - | 3.3 | 3.6 | वी | |
| विद्युत आपूर्ति | आईओवीसीसी | Ta=25°C | - | 1.8 | - | वी | |
| इनपुट वोल्ट | ¥H ¥ | एचआईवी | VIOVCC=1.8V | 0.8VIOVCC | - | VIOVCC | वी |
| ¥L ¥ | वीआईएल | VIOVCC=1.8V | 0 | - | 0.2VIOVCC | वी | |
एलईडी बैकलाइट विनिर्देश ((VSS=0V,Ta=25°C)
| पद | प्रतीक | स्थिति | मिन | प्रकार | अधिकतम | इकाई | |
| आपूर्ति वोल्टेज | - | - | - | 9.6 | - | वी | |
| आपूर्ति करंट | यदि | - | - | 240 | - | mA | |
| आगे की धारा | सामान्य | इपिन | 3 चिप श्रृंखला x 4 | - | - | mA | |
| धुंधलापन | आईपीडी | - | - | - | |||
| एलईडी लाइफ | - | - | 40000 | - | - | घंटों | |

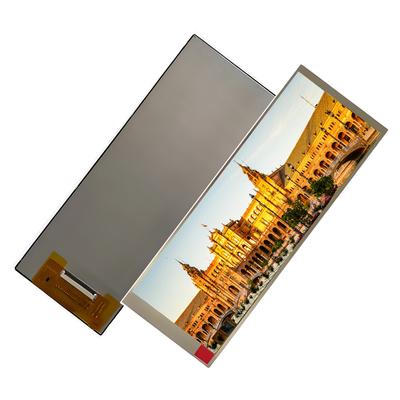

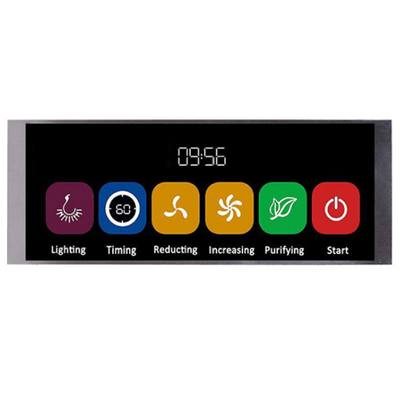

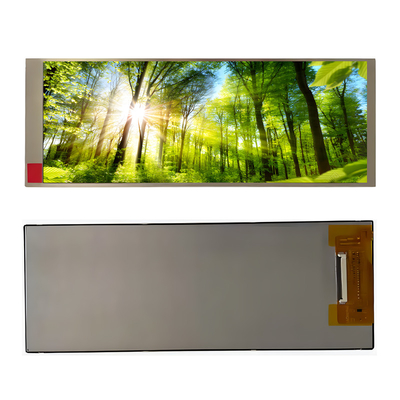

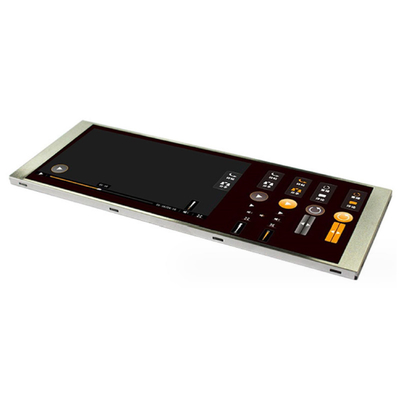

उत्पाद छवि
