उत्पाद विवरण:
|
| उत्पाद: | 1.3 इंच SPI OLED 7 पिन | संकल्प: | 128x64 ग्राफ़िक्स |
|---|---|---|---|
| इंटरफेस: | एसपीआई | अल्गल को देखना: | सभी देखने के कोण |
| पिन नंबर: | 7 पिन | रंग: | सफ़ेद नीला वैकल्पिक |
| मॉड्यूल आकार: | 35.5(डब्ल्यू)×33.6(एच)×2.6(टी) (मिमी) | ग्लास: | PMOLED (निष्क्रिय मैट्रिक्स OLED) |
| नियंत्रक: | SH1106 या समतुल्य | ऑपरेटिंग टेम्प.: | -40 ℃ से + 85 ℃ |
| इसके विपरीत अनुपात: | 2000 : 1 (डार्क रूम कंट्रास्ट) | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | SPI OLED डिस्प्ले 1.3 इंच,7 पिन OLED डिस्प्ले 1.3 इंच,SH1106 1.3 इंच पुराना i2c |
||
SFOM130YZ7-12864WB-01 विनिर्देश.pdf
1.3 इंच OLED, SPI OLED डिस्प्ले विवरण
SFOM130YZ7-12864WB-01 मॉडल SF-OS130YZ-12864WB-01 का एक्सटेंशन आइटम है जिसमें मॉड्यूल पर एक पीसीबी बोर्ड है; इसका विकर्ण आकार 1.3 इंच है, जो 128x64 पिक्सेल से बना है।चार माउंटिंग छेद के साथ यह पीसीबी बोर्ड ग्राहकों के लिए अपने अनुप्रयोगों पर मॉड्यूल को ठीक करने के लिए एक आसान विधि है. SFOM130YZ7-12864WB-01 मॉड्यूल SH1106 IC के साथ निर्मित है; यह 4-वायर SPI इंटरफ़ेस का समर्थन करता है; वैकल्पिक I2C इंटरफ़ेस, ड्राइविंग ड्यूटी 1/64, तर्क के लिए आपूर्ति वोल्टेज 3.3V ~ 5V से है,रूपांतरण सर्किट के साथ I/O स्तर 5V से 3V, 50% चेकबोर्ड करंट के साथ डिस्प्ले 80mA @3.3VDD (सामान्य मूल्य) है। मॉड्यूल का कनेक्शन 7 हेडर पिन, वैकल्पिक 4 पिन हेडर पिन कनेक्शन है।
यह ओएलईडी मॉड्यूल स्मार्ट होम एप्लिकेशन, मेडिकल डिवाइस, स्मार्ट कंट्रोल, मीटर आदि के लिए उपयुक्त है। यह -40°C से +85°C के तापमान पर काम कर सकता है।
1. 128X64 रिज़ॉल्यूशन और SH1106 चिपसेट के साथ 1.3 इंच का मिनी OLED डिस्प्ले
2अल्ट्रा-कम बिजली की खपतः पूर्ण स्क्रीन प्रकाश 0.08w
3. आसान स्थापना के लिए चार माउंटिंग छेद
4. इंटरफ़ेस प्रकारः SPI (IIC में बदला जा सकता है)
5. विभिन्न प्रकार के नियंत्रण चिप्स का समर्थन करेंः Arduino 51 श्रृंखला, msp430 श्रृंखला, stm32/2 CSR IC, ETC के साथ पूरी तरह से संगत
6बिजली वोल्टेजः डीसी 3V - 5V
विशेषताएं
| उत्पाद: | 1.3 इंच SPI OLED 7 पिन | संकल्पः | 128x64 ग्राफिक्स |
|---|---|---|---|
| इंटरफेस: | 4 तार SPI (I2C वैकल्पिक) | अल्गल देखना: | सभी देखने का कोण |
| पिन संख्याः | 7 पिन (4 पिन वैकल्पिक) | रंगः | सफेद नीला वैकल्पिक |
| मॉड्यूल का आकारः | 35.5 ((W) × 33.6 ((H) × 2.6 ((T) मिमी | कांच: | PMOLED |
| नियंत्रक: | SH1106 या समकक्ष | ऑपरेटिंग टेम्पः | -40°C से +85°C तक |
| कंट्रास्ट अनुपातः | 2000: 1 (अंधेरे कमरे का कंट्रास्ट) | अनुपालन: | REACH और RoHS अनुरूप |
1.3 इंच OLED, SPI OLED डिस्प्ले ड्राइंग

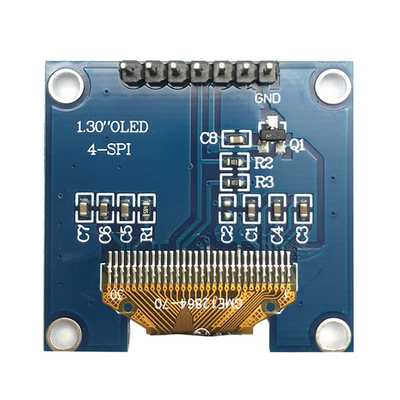

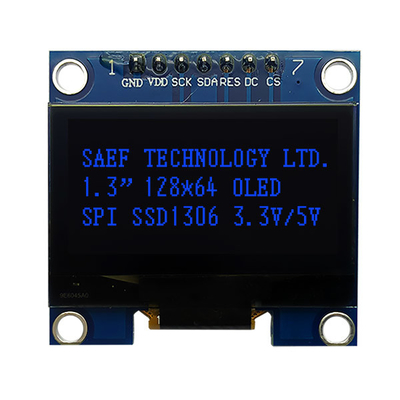

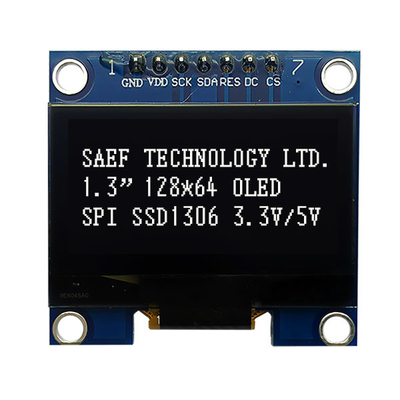

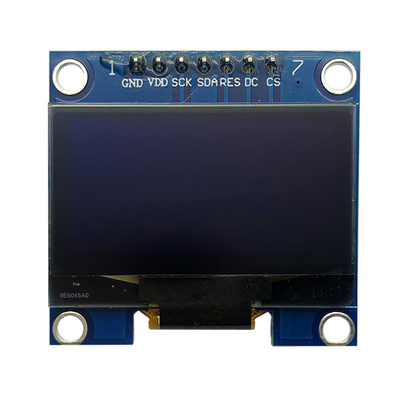

1.3 इंच OLED, SPI OLED डिस्प्ले वास्तविक उत्पाद छवि
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न 1. क्या मुझे नमूना आदेश मिल सकता है?
एकः हाँ, हम परीक्षण और गुणवत्ता की जांच करने के लिए नमूना आदेश का स्वागत करते हैं। विभिन्न आइटम संख्याओं के मिश्रित नमूने स्वीकार्य हैं।
Q2. नेतृत्व समय के बारे में क्या?
उत्तरः ऑफ-शेल्फ उत्पादों के लिए, स्टॉक में नमूने तुरंत। नमूना पुनः बनाने के लिए 1-1,5 सप्ताह। बड़े पैमाने पर उत्पादन के लिए 4-6 सप्ताह। डिजाइन-इन उत्पादों के लिए, काउंटर ड्राइंग प्रस्ताव के लिए 2-3 दिन;2 सप्ताह के लिए नमूना बनाने के लिए ड्राइंग अनुमोदन परनमूना अनुमोदन पर परीक्षण/मास उत्पादन के लिए 5-6 सप्ताह।
Q3. क्या आपके पास नमूना और उत्पादन आदेश के लिए कोई MOQ सीमा है?
एकः कम MOQ. नमूना जाँच के लिए 3-5pcs उपलब्ध है. बड़े पैमाने पर उत्पादन MOQ आम तौर पर 1K/लॉट है. हम समर्थन करते हैं पीपी-रन आदेश के लिए एमपी MOQ से कम मात्रा.
प्रश्न 4. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
A: डीएचएल, यूपीएस, फेडएक्स या टीएनटी द्वारा जहाज। आगमन में 5-7 दिन लगते हैं। हवाई और समुद्री शिपिंग भी वैकल्पिक है।
Q5. एलसीडी मॉड्यूल के लिए आदेश कैसे जारी किया जाए?
एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।
तीसरा ग्राहक नमूने की पुष्टि करता है और औपचारिक आदेश के लिए जमा करता है।
चौथा, हम उत्पादन की व्यवस्था करते हैं।
प्रश्न 6. क्या एलसीडी उत्पाद पर अपना लोगो प्रिंट करना ठीक है?
एकः हाँ. कृपया हमें औपचारिक रूप से डिजाइन चरण में सूचित करें, और हम आपके नमूना परीक्षण और अनुमोदन के लिए अपने लोगो के साथ नमूने बनाएंगे। नमूना अनुमोदन पर, बड़े पैमाने पर उत्पादन अनुमोदित नमूनों का पालन करेगा।
Q7: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
एकः हाँ, हम अपने उत्पादों के लिए 1 वर्ष की वारंटी प्रदान करते हैं।
प्रश्न 8: दोषपूर्ण से कैसे निपटें?
एकः सबसे पहले, हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादन किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।
दूसरा, गारंटी अवधि के दौरान हम छोटी मात्रा के लिए नए आदेश के साथ नए एलसीडी भेजेंगे। दोषपूर्ण बैच उत्पादों के लिए, हम नए आदेश के साथ नए एलसीडी भेजेंगे।हम उन्हें मरम्मत करेंगे और उन्हें आपको फिर से भेज देंगे या हम वास्तविक स्थिति के अनुसार फिर से कॉल सहित समाधान पर चर्चा कर सकते हैं.
