उत्पाद विवरण:
|
| उत्पाद: | 0.96 इंच OLED डिस्प्ले 7 पिन | संरचना: | सीओजी + पीसीबी |
|---|---|---|---|
| संकल्प: | 128x64 पिक्सेल | इंटरफेस: | SPI (I2C वैकल्पिक) |
| अल्गल को देखना: | सभी देखने के कोण | पिन नंबर: | 7 पिन (4 पिन वैकल्पिक) |
| रंग: | सफेद और नीला वैकल्पिक | मॉड्यूल आकार: | 27.5(डब्ल्यू)×27.8(एच)×2.7(टी) मिमी |
| ग्लास: | PMOLED (निष्क्रिय मैट्रिक्स OLED) | नियंत्रक: | एसएसडी 1306 या समकक्ष |
| विद्युत आपूर्ति: | 3वी/5वी | ऑपरेटिंग टेम्प.: | -40 ℃ से + 85 ℃ |
| इसके विपरीत अनुपात: | 2000 : 1 (डार्क रूम कंट्रास्ट) | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | I2C 0.96 इंच OLED डिस्प्ले,SPI 0.96 इंच OLED डिस्प्ले,7 पिन OLED 0.96 इंच |
||
7 पिन 0.96 इंच OLED डिस्प्ले मॉड्यूल SPI I2C 3V सफेद PMOLED SSD1306 ड्राइवर आईसी के साथ
12864 OLED, 0.96" SPI 7 पिन, SSD1306 OLED डिस्प्ले (COG+PCB) विवरण
मॉडल SFOM096YZ7-12864WB-01 मॉड्यूल पर एक पीसीबी बोर्ड के साथ SF-OS096YZ7-12864WB-01 का एक विस्तार है; यह विकर्ण में 0.96 इंच का माप है और 128x64 पिक्सेल से बना है।चार माउंटिंग छेद के साथ यह पीसीबी बोर्ड ग्राहकों के लिए अपने अनुप्रयोगों के लिए मॉड्यूल को सुरक्षित करने के लिए एक आसान तरीका है. SFOM096YZ7-12864WB-01 मॉड्यूल में SSD1306 IC अंतर्निहित है; 4-वायर SPI इंटरफ़ेस का समर्थन करता है; वैकल्पिक I2C इंटरफ़ेस, ड्राइव ड्यूटी चक्र 1/64, तर्क आपूर्ति वोल्टेज 3.3V ~ 5V है, I / O स्तर 5V से 3V है,रूपांतरण सर्किट के साथ, डिस्प्ले 50% चेक बोर्ड करंट 80mA @3.3VDD (सामान्य) है। मॉड्यूल 7 कनेक्टर पिन से जुड़ा हुआ है, और 4 कनेक्टर पिन वैकल्पिक रूप से जुड़े हुए हैं।
यह ओएलईडी मॉड्यूल स्मार्ट होम एप्लिकेशन, मेडिकल उपकरण, स्मार्ट कंट्रोल, इंस्ट्रूमेंटेशन आदि के लिए उपयुक्त है और -40°C से +85°C के तापमान में काम कर सकता है।
विशेषताएं
1इस 0.96 इंच के मिनी ओएलईडी डिस्प्ले में 128X64 का रिज़ॉल्यूशन और एसएसडी 1306 चिपसेट है।
2इस 0.96 इंच के ओएलईडी डिस्प्ले मॉड्यूल में अल्ट्रा-लो पावर खपत हैः फुल स्क्रीन इल्यूमिनेशन 0.08w।
3इस माइक्रो ओएलईडी डिस्प्ले 0.96 इंच में आसान स्थापना के लिए चार माउंटिंग छेद हैं।
4यह 0.96 इंच 12864 OLED उत्पाद SPI प्रकार के लिए डिज़ाइन किया गया है, IIC वैकल्पिक है।
5यह 0.96 इंच का OLED 7pin उत्पाद विभिन्न प्रकार के नियंत्रण चिप्स का समर्थन करता हैः Arduino 51 श्रृंखला, msp430 श्रृंखला, stm32/2 CSR IC आदि के साथ पूरी तरह संगत।
6इस एसपीआई 0.96 इंच के ओएलईडी उत्पाद का बिजली आपूर्ति वोल्टेज डीसी 3 वी-5 वी है।
7. यह 0.96 इंच OLED डिस्प्ले मॉड्यूल एम्बेडेड ड्राइवर आईसी है. यह 2C/IIC इंटरफेस के साथ संवाद कर सकता है केवल 2 I/O पोर्ट की आवश्यकता है
8यह ओएलईडी 0.96 इंच 128x64 उत्पाद एमएमडीवीएम, पाई-स्टार के साथ संगत है, और यह रास्पबेरी पाई के साथ संगत है।
9. यह 12864 SPI OLED 0.96 इंच का उत्पाद स्व-प्रकाशित डिजाइन है, इसे बैकलाइट की आवश्यकता नहीं है, डिस्प्ले स्व-प्रकाशित हो सकता है; इसमें उच्च कंट्रास्ट, उज्ज्वल और कुरकुरा बिंदु हैं, यहां तक कि छोटे फोंट भी काफी पठनीय हैं।
10ओएलईडी स्क्रीन 0.96 इंच की है, ओएलईडी नियंत्रक के अंदर कोई एम्बेडेड फ़ॉन्ट नहीं है, उपयोगकर्ता फ़ॉन्ट जनरेशन सॉफ्टवेयर के माध्यम से फ़ॉन्ट बना सकते हैं।
उत्पाद विनिर्देश
| उत्पाद: | 0.96 इंच OLED डिस्प्ले 7 पिन |
| संकल्पः | 128x64 पिक्सेल |
| संरचना: | सीओजी + पीसीबी |
| इंटरफेस: | एसपीआई (आई2सी वैकल्पिक) |
| पिन संख्याः | 7 पिन |
| मॉड्यूल का आकारः | 27.5 ((W) × 27.8 ((H) × 2.7 ((T) मिमी |
| नियंत्रक: | एसएसडी 1306 या समकक्ष |
| अल्गल देखना: | सभी दृष्टिकोण |
| रंगः | सफेद और नीला वैकल्पिक |
| कांच: | PMOLED (पासिव मैट्रिक्स OLED) |
| विद्युत आपूर्ति: | 3V / 5V |
| कंट्रास्ट अनुपातः | 2000: 1 (अंधेरे कमरे का कंट्रास्ट) |
| ऑपरेटिंग टेम्पः | -40°C से +85°C तक |
| अनुपालन: | REACH और RoHS अनुरूप |
12864 OLED, 0.96" SPI 7 पिन, SSD1306 OLED डिस्प्ले (COG+PCB)चित्रण

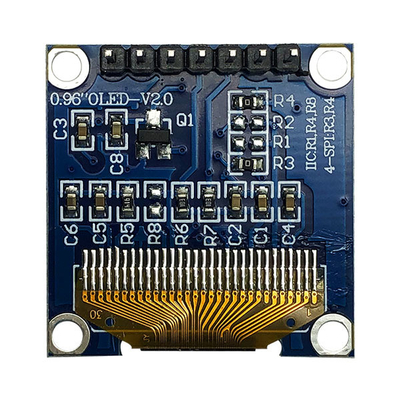

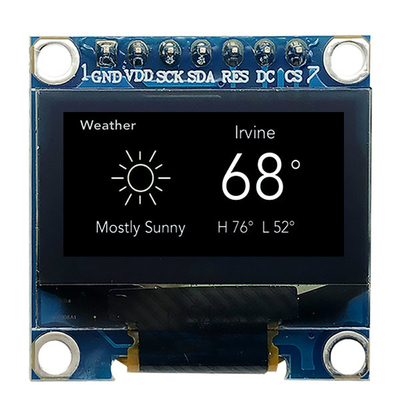

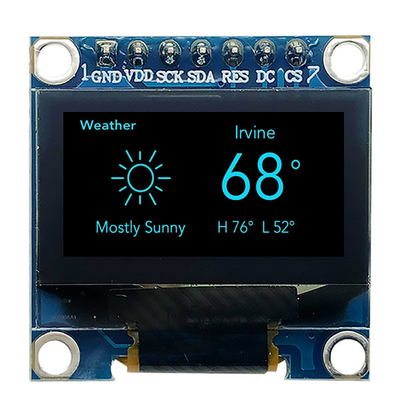

12864 OLED, 0.96" SPI 7 पिन, SSD1306 OLED डिस्प्ले (COG+PCB) उत्पाद छवि
