उत्पाद विवरण:
|
| उत्पाद: | 0.96 इंच OLED 4 पिन I2C | संकल्प: | 96x16 पिक्सेल |
|---|---|---|---|
| संरचना: | सीओजी + पीसीबी | इंटरफेस: | I2C इंटरफ़ेस |
| चालक आई.सी: | एसएसडी 1306 या समकक्ष | टच स्क्रीन: | अनुकूलन योग्य |
| देखने की दिशा: | सभी दृश्य कोण | रूपरेखा मंद।: | 32.54 × 10 × 2.4 मिमी |
| संबंध: | धातु पिन | पिन नंबर: | 4 पिन |
| संचालन तापमान।: | -40 ℃ से + 80 ℃ | भंडारण अस्थायी।: | -40 ℃ से + 85 ℃ |
| जीवनभर: | 50,000 घंटे @ 60सीडी/एम2 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 4पिन OLED डिस्प्ले मॉड्यूल,96x16 OLED डिस्प्ले मॉड्यूल,0.69 इंच 96x16 OLED डिस्प्ले: |
||
SFOM069YZ4-9616WB-01 विनिर्देश.pdf
0.69" 96x16 OLED, 4 पिन IIC 0.69 इंच OLED मॉड्यूल डिस्प्ले विवरण
SFOM069YZ4-9616WB-01 पीसीबी OLED मॉड्यूल के साथ एक ग्राफिक COG है, जो 96x16 पिक्सेल के रिज़ॉल्यूशन से बना है, विकर्ण आकार 0.69 इंच है। SFOM069YZ4-9616WB-01 SSD1306 आईसी के साथ निर्मित है;यह I2C इंटरफ़ेस का समर्थन करता है, 1/16 ड्राइविंग ड्यूटी. इसमें बोर्ड पर माउंटिंग छेद और मॉड्यूल पर 4x1 धातु पिन के साथ 32.54 × 10 मिमी के आकार का पीसीबी रूपरेखा है। इसमें हैंः
1. IIC सीरियल कम्युनिकेशन इंटरफेस, सरल वायरिंग, केवल 2 सिग्नल लाइनें, 4PIN लाइन के साथ पावर सप्लाई से जुड़ी, उपयोग में आसान;
2. सफेद रंग, देखने का कोणः 160 डिग्री से अधिक, Arduino, 51 श्रृंखला, ESP, STIM32 / 2, SCR चिप्स के लिए संगत।
3कम बिजली की खपतः सामान्य संचालन के दौरान 0.05W, समर्थन वोल्टेजः 3.3V DC, कार्य तापमानः -40C-80C डिग्री।

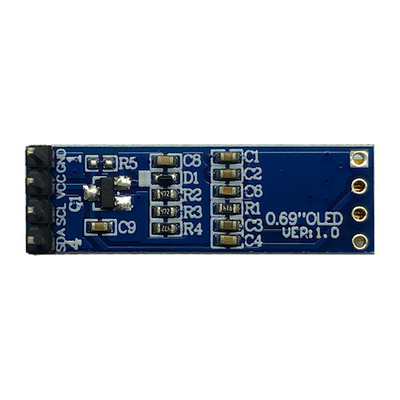

पिन परिभाषा
पिन 1, GND, तर्क सर्किट के गोउंड. यह एक ग्राउंड पिन है. यह जमीन से जुड़ा होना चाहिए.
पिन 2, वीसीसी, OLED के लिए बिजली की आपूर्ति, यह एक वोल्टेज आपूर्ति पिन है. यह स्रोत से जुड़ा होना चाहिए.
पिन 3, एससीएल, सीरियल घड़ी इनपुट एससीएल
पिन 4, एसडीए, सीरियल डेटा इनपुट एसडी
उत्पाद की जानकारी
| उत्पाद: | 0.96 इंच OLED 4 पिन I2C | संकल्पः | 96x16 पिक्सेल |
|---|---|---|---|
| संरचना: | सीओजी + पीसीबी | इंटरफ़ेसः | आई2सी इंटरफेस |
| ड्राइवर आईसीः | एसएसडी 1306 या समकक्ष | टच स्क्रीनः | अनुकूलन योग्य |
| देखने की दिशा: | सभी दृष्टिकोण | रूपरेखा डिम.: | 32.54 × 10 × 2.4 मिमी |
| कनेक्शनः | धातु के पिन | पिन संख्याः | 4 पिन |
| परिचालन तापमानः | -40°C से +80°C तक | भंडारण तापमानः | -40°C से +85°C तक |
| जीवन काल: | 50,000 घंटे @ 60cd/m2 | अनुपालन: | REACH और RoHS अनुरूप |
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1. क्या मुझे नमूना आदेश मिल सकता है?
एकः हाँ, हम परीक्षण और गुणवत्ता की जांच करने के लिए नमूना आदेश का स्वागत करते हैं। विभिन्न आइटम संख्याओं के मिश्रित नमूने स्वीकार्य हैं।
Q2. नेतृत्व समय के बारे में क्या?
उत्तरः ऑफ-शेल्फ उत्पादों के लिए, स्टॉक में नमूने तुरंत। नमूना पुनः बनाने के लिए 1-1,5 सप्ताह। बड़े पैमाने पर उत्पादन के लिए 4-6 सप्ताह। डिजाइन-इन उत्पादों के लिए, काउंटर ड्राइंग प्रस्ताव के लिए 2-3 दिन;2 सप्ताह के लिए नमूना बनाने के लिए ड्राइंग अनुमोदन परनमूना अनुमोदन पर परीक्षण/मास उत्पादन के लिए 5-6 सप्ताह।
Q3. क्या आपके पास नमूना और उत्पादन आदेश के लिए कोई MOQ सीमा है?
एकः कम MOQ. नमूना जाँच के लिए 3-5pcs उपलब्ध है. बड़े पैमाने पर उत्पादन MOQ आम तौर पर 1K/लॉट है. हम समर्थन करते हैं पीपी-रन आदेश के लिए एमपी MOQ से कम मात्रा.
प्रश्न 4. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
A: डीएचएल, यूपीएस, फेडएक्स या टीएनटी द्वारा जहाज। आगमन में 5-7 दिन लगते हैं। हवाई और समुद्री शिपिंग भी वैकल्पिक है।
Q5. एलसीडी मॉड्यूल के लिए आदेश कैसे जारी किया जाए?
एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।
तीसरा ग्राहक नमूने की पुष्टि करता है और औपचारिक आदेश के लिए जमा करता है।
चौथा, हम उत्पादन की व्यवस्था करते हैं।
प्रश्न 6. क्या एलसीडी उत्पाद पर अपना लोगो प्रिंट करना ठीक है?
एकः हाँ. कृपया हमें औपचारिक रूप से डिजाइन चरण में सूचित करें, और हम आपके नमूना परीक्षण और अनुमोदन के लिए अपने लोगो के साथ नमूने बनाएंगे। नमूना अनुमोदन पर, बड़े पैमाने पर उत्पादन अनुमोदित नमूनों का पालन करेगा।
Q7: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
एकः हाँ, हम अपने उत्पादों के लिए 1 वर्ष की वारंटी प्रदान करते हैं।
प्रश्न 8: दोषपूर्ण से कैसे निपटें?
एकः सबसे पहले, हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादन किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।
दूसरा, गारंटी अवधि के दौरान हम छोटी मात्रा के लिए नए आदेश के साथ नए एलसीडी भेजेंगे। दोषपूर्ण बैच उत्पादों के लिए, हम नए आदेश के साथ नए एलसीडी भेजेंगे।हम उन्हें मरम्मत करेंगे और उन्हें आपको फिर से भेज देंगे या हम वास्तविक स्थिति के अनुसार फिर से कॉल सहित समाधान पर चर्चा कर सकते हैं.
0.69" 96x16 OLED, 4 पिन IIC 0.69 इंच OLED मॉड्यूल उत्पाद ड्राइंग

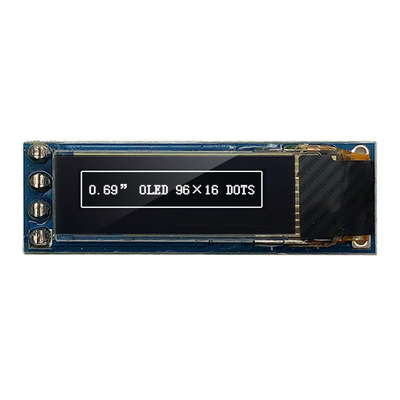

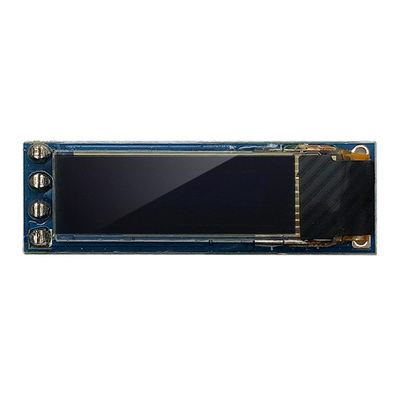

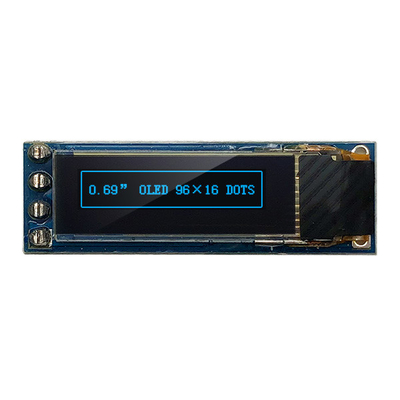

0.69" 96x16 OLED, 4 पिन IIC 0.69 इंच OLED मॉड्यूल उत्पाद छवि
