उत्पाद विवरण:
|
| उत्पाद: | COG FSTN 192x64 एलसीडी मॉड्यूल | संकल्प: | 194x64 ग्राफ़िक्स |
|---|---|---|---|
| एलसीडी प्रकार: | एफएसटीएन, सकारात्मक, संचरण | प्रकाशिकी: | 12:00 |
| रूपरेखा मंद।: | 58.0 ((L) x 24.4 ((W) x 5.15 ((H) मिमी | देखने के क्षेत्र: | 51.0mm(L) x 17.2mm(W) |
| डॉट पिच: | 0.25mm(L) x 0.25mm(W) | ड्राइविंग विधि: | 1/64 कार्य चक्र, 1/9 पूर्वाग्रह |
| संचालन तापमान: | -10°C से +60°C (अनुकूलन योग्य) | पिन नंबर: | 16 पिन (अनुकूलित किया जा सकता है) |
| नियंत्रक: | UC1609C या समकक्ष | इंटरफेस: | एसपीआई (अनुकूलित किया जा सकता है) |
| योजक: | एफपीसी (अनुकूलित किया जा सकता है) | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 192x64 मोनोक्रोम ग्राफिक एलसीडी डिस्प्ले,COG मोनोक्रोम ग्राफिक एलसीडी डिस्प्ले,3.3V 192x64 एलसीडी डिस्प्ले: |
||
मोनोक्रोम COG 192x64 ग्राफिक एलसीडी डिस्प्ले मॉड्यूल FSTN पॉजिटिवUC1609C3सफेद एलईडी बैकलाइट के साथ.3V एसपीआई इंटरफ़ेस
192x64 एलसीडी, ग्राफिक 192x64 डिस्प्ले विवरण
SAEF Technology SF-19264-05 एक मोनोक्रोम ग्राफिक प्रकार 192x64 COG एलसीडी मॉड्यूल है। यह UC1609C नियंत्रक या समकक्ष आईसी के साथ निर्मित है और यह एसपीआई सीरियल इंटरफ़ेस का समर्थन करता है।
SF-19264-05 ग्राफिक डिस्प्ले एलसीडी 192x64 मॉड्यूल 3.3V ((सामान्य मान) है। यह सफेद एलईडी बैकलाइट के साथ है।
SF-19264-05 FSTN ट्रांसमिसिव पॉजिटिव मोड है। यह -10°C से +60°C तक के तापमान पर काम कर सकता है; इसका भंडारण तापमान -20°C से +70°C तक होता है। यह एलसीडी मॉड्यूल मूल रूप से स्पर्श रहित है,लेकिन टच पैनल अनुकूलन योग्य है.
एसएफ-19264-05 मॉड्यूल का व्यापक रूप से मीटर और उपकरण, रिमोट कंट्रोलर, सेंसर डिवाइस, पीओएस टर्मिनल, कैश रीडर, हैंडहेल्ड डिवाइस, मोबाइल फूड ऑर्डर मशीन, मेडिकल एनालाइजर आदि में उपयोग किया जाता है।
| उत्पाद: | COG FSTN 192x64 एलसीडी मॉड्यूल | संकल्पः | 194x64 ग्राफिक्स |
|---|---|---|---|
| एलसीडी प्रकारः | एफएसटीएन, सकारात्मक, संचरण | ऑप्टिक्सः | 12:00 |
| रूपरेखा डिम.: | 58.0(L) X 24.4 ((W) X 5.15 ((H) (मिमी) | देखने का क्षेत्रः | 51.0mm(L) X 17.2mm(W) (मिमी) |
| डॉट पिच: | 0.25mm(L) X 0.25mm(W) | ड्राइविंग विधिः | 1/64 काम का चक्र, 1/9 पक्षपात |
| ऑपरेटिंग टेम्पः | -10°C से +60°C (अनुकूलित) | पिन संख्याः | 16 पिन (अनुकूलित किया जा सकता है) |
| नियंत्रक: | UC1609C या समकक्ष | इंटरफ़ेसः | SPI (अनुकूलित किया जा सकता है) |
| कनेक्टरः | एफपीसी (अनुकूलित किया जा सकता है) | अनुपालन: | REACH और RoHS अनुरूप |
192x64 एलसीडी, ग्राफिक 192x64 डिस्प्ले ड्राइंग

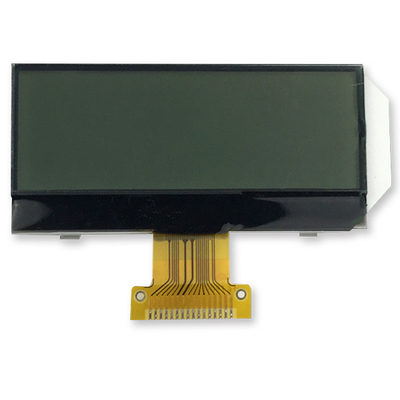

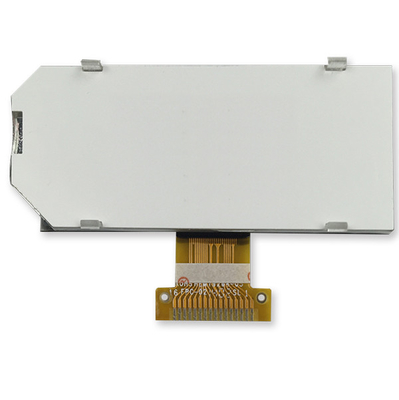

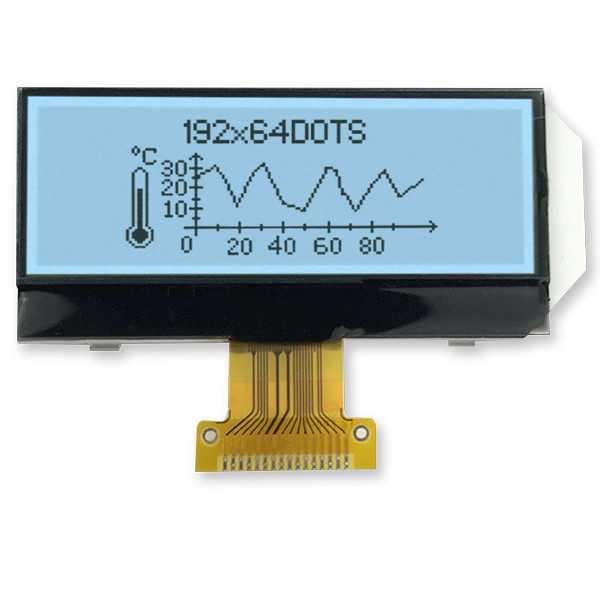

192x64 एलसीडी, ग्राफिक 192x64 वास्तविक उत्पाद छवि प्रदर्शित करें
कारखाने की सुविधाएँ और प्रमाणपत्र
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न 1. क्या मुझे नमूना आदेश मिल सकता है?
एकः हाँ, हम परीक्षण और गुणवत्ता की जांच करने के लिए नमूना आदेश का स्वागत करते हैं। विभिन्न आइटम संख्याओं के मिश्रित नमूने स्वीकार्य हैं।
Q2. नेतृत्व समय के बारे में क्या?
उत्तरः ऑफ-शेल्फ उत्पादों के लिए, स्टॉक में नमूने तुरंत। नमूना पुनः बनाने के लिए 1-1,5 सप्ताह। बड़े पैमाने पर उत्पादन के लिए 4-6 सप्ताह। डिजाइन-इन उत्पादों के लिए, काउंटर ड्राइंग प्रस्ताव के लिए 2-3 दिन;2 सप्ताह के लिए नमूना बनाने के लिए ड्राइंग अनुमोदन परनमूना अनुमोदन पर परीक्षण/मास उत्पादन के लिए 5-6 सप्ताह।
Q3. क्या आपके पास नमूना और उत्पादन आदेश के लिए कोई MOQ सीमा है?
एकः कम MOQ. नमूना जांच के लिए 3-5pcs उपलब्ध है. बड़े पैमाने पर उत्पादन MOQ आम तौर पर 1K/लॉट है. हम ट्रेल-रन/पीपी-रन ऑर्डर के लिए एमपी MOQ से कम मात्रा का समर्थन करते हैं.
प्रश्न 4. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
A: डीएचएल, यूपीएस, फेडएक्स या टीएनटी द्वारा जहाज। आगमन में 5-7 दिन लगते हैं। हवाई और समुद्री शिपिंग भी वैकल्पिक है।
Q5. एलसीडी मॉड्यूल के लिए आदेश कैसे जारी किया जाए?
एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।
तीसरा ग्राहक नमूने की पुष्टि करता है और औपचारिक आदेश के लिए जमा करता है।
चौथा, हम उत्पादन की व्यवस्था करते हैं।
प्रश्न 6. क्या एलसीडी उत्पाद पर अपना लोगो प्रिंट करना ठीक है?
एकः हाँ. कृपया हमें औपचारिक रूप से डिजाइन चरण में सूचित करें, और हम आपके नमूना परीक्षण और अनुमोदन के लिए अपने लोगो के साथ नमूने बनाएंगे। नमूना अनुमोदन पर, बड़े पैमाने पर उत्पादन अनुमोदित नमूनों का पालन करेगा।
Q7: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
एकः हाँ, हम अपने उत्पादों के लिए 1 वर्ष की वारंटी प्रदान करते हैं।
प्रश्न 8: दोषपूर्ण से कैसे निपटें?
एकः सबसे पहले, हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादन किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।
दूसरा, गारंटी अवधि के दौरान हम छोटी मात्रा के लिए नए आदेश के साथ नए एलसीडी भेजेंगे। दोषपूर्ण बैच उत्पादों के लिए, हम नए आदेश के साथ नए एलसीडी भेजेंगे।हम उन्हें मरम्मत करेंगे और उन्हें आपको फिर से भेज देंगे या हम वास्तविक स्थिति के अनुसार फिर से कॉल सहित समाधान पर चर्चा कर सकते हैं.
