उत्पाद विवरण:
|
| उत्पाद: | हैडर पिन के साथ 16x2 एलसीडी | वर्ण / कॉलम: | 16 वर्ण x 2 पंक्तियाँ |
|---|---|---|---|
| एलसीडी प्रकार: | एफएसटीएन, पॉजिटिव, ट्रांसमिसिव | प्रकाशिकी: | 6:00 |
| रूपरेखा मंद।: | 80 (एल) x 36 (डब्ल्यू) x 12.1 (टी) मिमी | देखने के क्षेत्र: | 80.1 (एल) x 18 (डब्ल्यू) मिमी |
| डॉट पिच: | 64.5 (एल) x 16 (डब्ल्यू) मिमी | ड्राइविंग विधि: | 1/16 कर्तव्य, 1/5 पूर्वाग्रह |
| संचालन तापमान: | -20 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस (अनुकूलन योग्य) | पिन नम्बर: | 16 पिन (अनुकूलन योग्य) |
| नियंत्रक: | SPLC780D या समकक्ष | इंटरफेस: | एमपीयू 8 बिट्स, I2C वैकल्पिक |
| योजक: | हैडर पिन | अनुपालन: | पहुंच और RoHS आज्ञाकारी |
| प्रमुखता देना: | एमपीयू कस्टम कैरेक्टर एलसीडी 16x2,5V कस्टम कैरेक्टर एलसीडी 16x2,हैडर पिन एलसीडी 16x2 कैरेक्टर: |
||
हैडर पिन कनेक्टर के साथ कैरेक्टर 16x2 एलसीडी एफएसटीएन पोस्टिव ट्रांसमिसिव एमपीयू इंटरफेस 5 वी व्हाइट एलईडी बैकलाइट
16x2 सफेद एलईडी कैरेक्टर एलसीडी, 16x2 पिन कनेक्टर डिस्प्ले विवरण के साथ:
SAEF टेक्नोलॉजी SF-1602L एक मोनोक्रोम COB कैरेक्टर LCD 16x2 LCD मॉड्यूल है।इसे SPLC780D कंट्रोलर या समकक्ष IC के साथ बनाया गया है।
यह MPU 8bit इंटरफ़ेस, I2C इंटरफ़ेस ओपेशनल का समर्थन करता है।SF-1602L कैरेक्टर डिस्प्ले एलसीडी मॉड्यूल आपूर्ति वोल्टेज, वैकल्पिक 3.3V के लिए 5V (विशिष्ट मूल्य) है।यह सफेद एलईडी बैकलाइट के साथ है।
SF-1602L FSTN Transmissve पॉजिटिव मोड है।इसे -20 ℃ से + 70 ℃ के तापमान पर संचालित किया जा सकता है;इसका भंडारण तापमान -30 ℃ से + 80 ℃ तक होता है।यह एलसीडी मॉड्यूल मूल रूप से स्पर्श के बिना है, लेकिन टच पैनल अनुकूलन योग्य है।
SF-1602-22 मॉड्यूल का व्यापक रूप से मीटर और इंस्ट्रूमेंट, रिमोट कंट्रोलर, सेंसर डिवाइस, पीओएस टर्मिनल, कैश रीडर, हैंडहेल्ड डिवाइस, मोबाइल फूड ऑर्डरिंग मशीन, मेडिकल एनालाइजर आदि में उपयोग किया जाता है।
| उत्पाद: | हैडर पिन के साथ 16x2 एलसीडी | वर्ण / कॉलम: | 16 अक्षर X 2 लाइन्स |
|---|---|---|---|
| एलसीडी प्रकार: | एफएसटीएन, पॉजिटिव, ट्रांसमिसिव | प्रकाशिकी: | 6:00 |
| रूपरेखा मंद: | 80 (एल) एक्स 36 (डब्ल्यू) एक्स 12.1 (टी) मिमी | देखने के क्षेत्र: | 80.1 (एल) एक्स 18 (डब्ल्यू) मिमी |
| डॉट पिच: | 64.5 (एल) एक्स 16 (डब्ल्यू) मिमी | ड्राइविंग विधि: | 1/16 कर्तव्य, 1/5 पूर्वाग्रह |
| संचालन तापमान: | -20 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस (अनुकूलन योग्य) | पिन नम्बर: | 16 पिन (अनुकूलन योग्य) |
| नियंत्रक: | SPLC780D या समकक्ष | इंटरफेस: | एमपीयू 8 बिट्स, I2C वैकल्पिक |
| कनेक्टर: | हैडर पिन | अनुपालन: | पहुंच और RoHS आज्ञाकारी |
सैफ टेक्नोलॉजी ग्राहकों के आवेदन के लिए मानक कैरेक्टर एलसीडी मॉड्यूल की एक विस्तृत श्रृंखला प्रदान करती है।हमारे एलसीडी कैरेक्टर डिस्प्ले 8x2, 16x1, 16x2, 16x4, 20x2, 20x4, 24x2 से लेकर 40x4 फॉर्मेट में 5x8 डॉट मैट्रिक्स कैरेक्टर के साथ उपलब्ध हैं।एलसीडी पैनल प्रौद्योगिकियों में टीएन, एसटीएन, एफएसटीएन, एफएफएसटीएन प्रकार और ध्रुवीकरण सकारात्मक मोड और नकारात्मक मोड विकल्प शामिल हैं।पीले/हरे, सफेद, लाल, नीले, हरे, एम्बर, और आरजीबी एलईडी के साथ-साथ बैकलाइट विकल्प सहित विभिन्न रंगों में विभिन्न एलईडी बैकलाइट उपलब्ध हैं।
ग्राहक अनुप्रयोगों की मांगों को पूरा करने के लिए, ये कैरेक्टर एलसीडी डिस्प्ले 6:00, 12:00, 3:00, और 9:00 बजे देखने के कोण के साथ उपलब्ध हैं।सैफ टेक्नोलॉजी अंग्रेजी/जापानी, पश्चिमी यूरोपीय, पूर्वी यूरोपीय, स्कैंडिनेवियाई यूरोपीय, सिरिलिक (रूसी), और हिब्रू/अरबी सहित चरित्र फोंट के विभिन्न आईसी विकल्प प्रदान करती है।इन एलसीडी कैरेक्टर मॉड्यूल और एलसीएम मॉड्यूल का उपयोग औद्योगिक और उपभोक्ता के अनुप्रयोगों में किया जा सकता है जिसमें प्रवेश गार्ड के उपकरण, टेलीग्राम, चिकित्सा उपकरण, कार और घरेलू ऑडियो, सफेद सामान, गेम मशीन, खिलौने आदि शामिल हैं।
सामान्य प्रश्न
Q1.क्या मेरे पास नमूना आदेश हो सकता है?
ए: हां, हम गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत करते हैं।विभिन्न मद संख्या के मिश्रित नमूने स्वीकार्य हैं।
प्रश्न 2.लीड टाइम के बारे में क्या?
ए: ऑफ-शेल्फ उत्पादों के लिए, स्टॉक में नमूने तुरंत।नमूना रीमेकिंग के लिए 1-1.5 सप्ताह।बड़े पैमाने पर उत्पादन के लिए 4-6 सप्ताह।डिज़ाइन-इन उत्पादों के लिए, काउंटर ड्राइंग प्रस्ताव के लिए 2-3 दिन;ड्राइंग अनुमोदन पर नमूना बनाने के लिए 2 सप्ताह;नमूना अनुमोदन पर ट्रायल-रन/बड़े पैमाने पर उत्पादन के लिए 5-6 सप्ताह।
Q3.क्या आपके पास नमूना और उत्पादन आदेश के लिए कोई MOQ सीमा है?
ए: कम MOQ।नमूना जाँच के लिए 3-5 sztuk उपलब्ध है।बड़े पैमाने पर उत्पादन MOQ आम तौर पर 1K/लॉट है।हम ट्रेल-रन / पीपी-रन ऑर्डर के लिए एमपी एमओक्यू से कम मात्रा का समर्थन करते हैं।
प्रश्न4.आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
ए: डीएचएल, यूपीएस, फेडेक्स या टीएनटी द्वारा जहाज।आने में 5-7 दिन लगते हैं।एयरलाइन और समुद्री शिपिंग भी वैकल्पिक।
प्रश्न5.एलसीडी मॉड्यूल के लिए ऑर्डर कैसे आगे बढ़ाएं?
ए: सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरे हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धरण देते हैं।
तीसरा ग्राहक औपचारिक आदेश के लिए नमूनों की पुष्टि करता है और जमा करता है।
चौथा हम उत्पादन की व्यवस्था करते हैं।
प्रश्न6.क्या LCD उत्पाद पर मेरा लोगो प्रिंट करना ठीक है?
ए: हाँ।कृपया हमें औपचारिक रूप से डिजाइन चरण में सूचित करें, और हम आपके नमूना परीक्षण और अनुमोदन के लिए आपके लोगो के साथ नमूने बनाएंगे।नमूना अनुमोदन पर, बड़े पैमाने पर उत्पादन अनुमोदित नमूनों का पालन करेगा।
Q7: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
एक: हाँ, हम अपने उत्पादों के लिए 1 साल की वारंटी प्रदान करते हैं।
Q8: दोषपूर्ण से कैसे निपटें?
ए: सबसे पहले, हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादित किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।
दूसरे, गारंटी अवधि के दौरान, हम छोटी मात्रा के लिए नए ऑर्डर के साथ नए एलसीडी भेजेंगे।दोषपूर्ण बैच उत्पादों के लिए, हम उनकी मरम्मत करेंगे और उन्हें आपको फिर से भेजेंगे या हम वास्तविक स्थिति के अनुसार पुन: कॉल सहित समाधान पर चर्चा कर सकते हैं।
16x2 सफेद एलईडी कैरेक्टर एलसीडी, 16x2 पिन कनेक्टर डिस्प्ले ड्रॉइंग के साथ

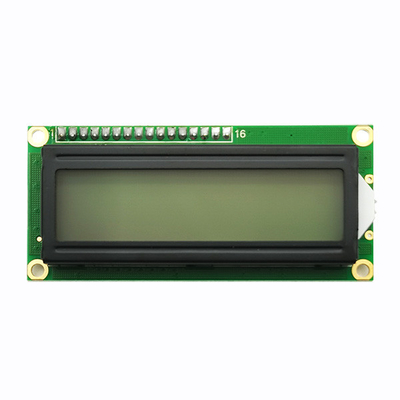

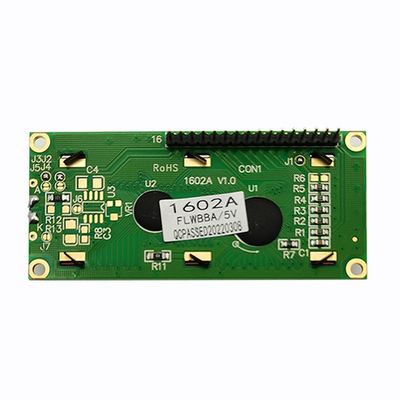

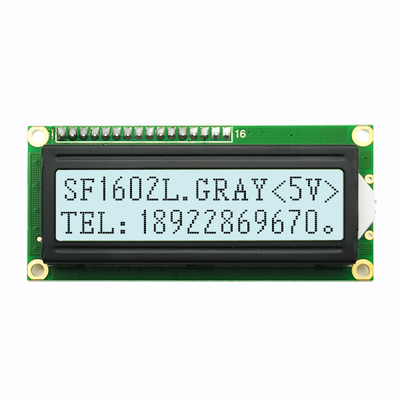

16x2 सफेद एलईडी कैरेक्टर एलसीडी, 16x2 पिन कनेक्टर के साथ वास्तविक उत्पाद छवि प्रदर्शित करें:
