उत्पाद विवरण:
|
| उत्पाद: | 16x2 I2C 5V Arduino LCD | वर्ण / कॉलम: | 16 वर्ण x 2 पंक्तियाँ |
|---|---|---|---|
| पिन नम्बर: | 4 पिन (जीएनडी, वीसीसी, एसडीए, एससीएल) | इंटरफेस: | I2C इंटरफ़ेस |
| एलसीडी प्रकार: | एसटीएन, नकारात्मक (नीला), ट्रांसमिसिव | बैकलाइट रंग: | सफेद, नीला, पीला, लाल, हरा, बैंगनी और एम्बर |
| ऑपरेटिंग वोल्टेज: | 5 वी, 3 वी वैकल्पिक | प्रकाशिकी: | सभी देखने के कोण |
| रूपरेखा मंद।: | 80.0 (एल) x 36.0 (डब्ल्यू) x 13 (टी) मिमी | देखने के क्षेत्र: | 64.5.0 (एल) x 13.8 (डब्ल्यू) मिमी |
| ड्राइविंग विधि: | 1/16 कर्तव्य, 1/5 पूर्वाग्रह | संचालन तापमान: | -20 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस (अनुकूलन योग्य) |
| नियंत्रक: | SPLC780D + PCF8574 | अनुपालन: | पहुंच और RoHS आज्ञाकारी |
| प्रमुखता देना: | I2C 16x2 कैरेक्टर एलसीडी डिस्प्ले,ब्लू 16x2 कैरेक्टर एलसीडी डिस्प्ले,5V कैरेक्टर एलसीडी 16x2 |
||
16x2 I2C ब्लू 5V एलसीडी, Arduino और रास्पबेरी पाई के लिए 16x2 कैरेक्टर एलसीडीविवरण

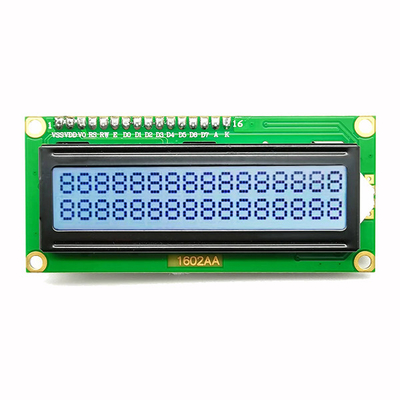

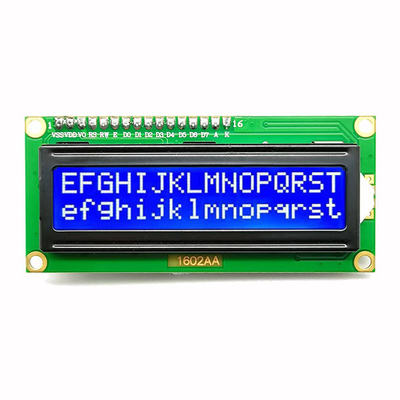

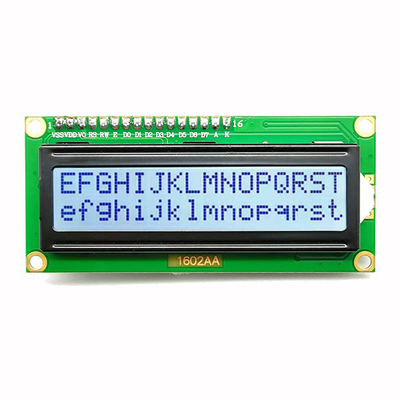

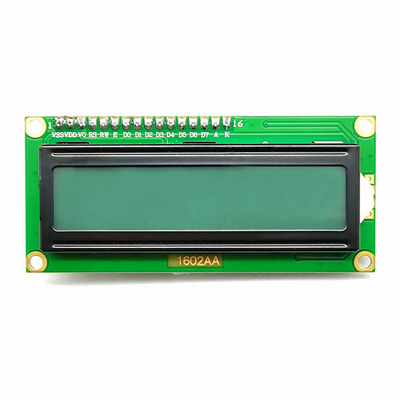

SF1602YB01-I2C एक नीले रंग की पृष्ठभूमि के साथ 2 लाइन एलसीडी डिस्प्ले द्वारा 16 वर्ण का है।यह मॉडल 16x2 अल्फ़ान्यूमिक एलसीडी 80 x 36 मिमी के आउटलाइन आयाम के साथ है।

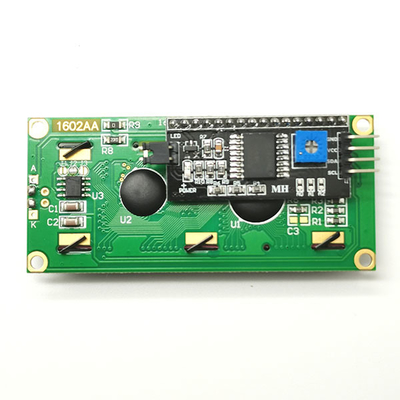

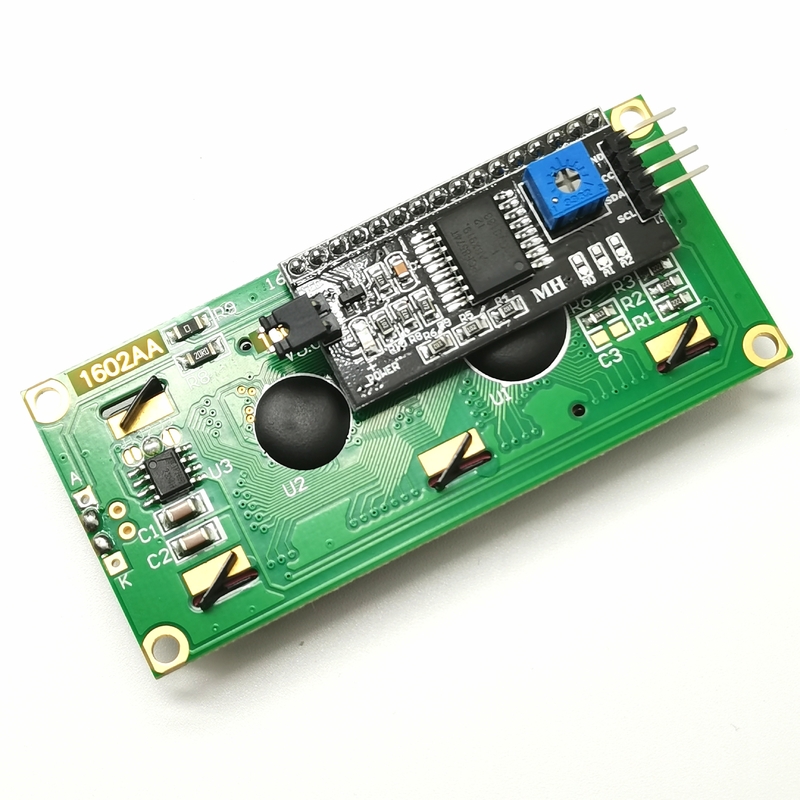

अवयव:i2c सीरियल इंटरफ़ेस बैकपैक के साथ एलसीडी डिस्प्ले;एलसीडी स्क्रीन 2-लाइन x 16-वर्ण प्रदर्शित कर सकती है;i2c LCD अडैप्टर बिल्ट-इन उद्योग मानक समतुल्य LCD नियंत्रक डिफ़ॉल्ट पता: PCF8574T चिप के लिए 0 x 27;PCF8574T चिप के लिए 0 x 3F;कृपया i2c इंटरफ़ेस की चिप की जाँच करें;(कोड को कंट्रोल बोर्ड पर अपलोड करने से पहले कृपया GitHub पर लिक्विड क्रिस्टल I2C लाइब्रेरी डाउनलोड करना याद रखें)।
अच्छा कार्य:I2C पोर्ट के साथ LCD मानव-कंप्यूटर इंटरैक्शन फ़ंक्शंस को बहुत समृद्ध करता है, और जब वे नियंत्रक से जुड़े होते हैं, तो बहुत अधिक बाहरी पोर्ट के बिना नियंत्रक कई IOs पर कब्जा नहीं करेगा, और नियंत्रक के अन्य कार्यों को प्रतिबंधित नहीं करेगा।इसमें केवल दो द्विदिश डेटा लाइनें, एक सीरियल डेटा लाइन और एक सीरियल घड़ी है।
अनुकूलता:I2C सीरियल इंटरफ़ेस के साथ LCD डिस्प्ले Arduino और रास्पबेरी पाई के साथ संगत है;कार्यशील वोल्टेज: 5V वैकल्पिक 3.3V;एक पोटेंशियोमीटर के साथ आने के लिए, जिसे बैकलाइट और कंट्रास्ट को समायोजित करने के लिए लगाया जाता है;तार कैसे करें: जीएनडी-जीएनडी;वीसीसी-वीसीसी;एसडीए-ए4;एससीएल-ए5
आवेदन पत्र:एलसीडी मॉड्यूल वर्ण, अक्षर, संख्या, वास्तविक समय घड़ी और तापमान प्रदर्शित करने के लिए लागू किया जाता है।
प्रदर्शन समारोह:I2C सीरियल इंटरफ़ेस के साथ एलसीडी डिस्प्ले वास्तविक समय घड़ी, तापमान, आर्द्रता और इतने पर प्रदर्शित करने के लिए लागू किया जा सकता है;(कंट्रास्ट को समायोजित करने के लिए एक पोटेंशियोमीटर भी आवश्यक है)।
पिन परिभाषा:जीएनडी;वीसीसी;एसडीए;एससीएल
| उत्पाद: | 16x2 I2C 5V Arduino LCD | वर्ण / कॉलम: | 16 अक्षर X 2 लाइन्स |
|---|---|---|---|
| पिन नम्बर: | 4 पिन (जीएनडी, वीसीसी, एसडीए, एससीएल) | इंटरफेस: | I2C इंटरफ़ेस |
| एलसीडी प्रकार: | एसटीएन, नकारात्मक (नीला), ट्रांसमिसिव | बैकलाइट रंग: | सफेद, नीला, पीला, लाल, हरा, बैंगनी और एम्बर |
| ऑपरेटिंग वोल्टेज: | 5 वी, 3 वी वैकल्पिक | प्रकाशिकी: | सभी देखने के कोण |
| रूपरेखा मंद: | 80.0 (एल) एक्स 36.0 (डब्ल्यू) एक्स 13 (टी) मिमी | देखने के क्षेत्र: | 64.5.0 (एल) एक्स 13.8 (डब्ल्यू) मिमी |
| ड्राइविंग विधि: | 1/16 कर्तव्य, 1/5 पूर्वाग्रह | संचालन तापमान: | -20°C से +70°C |
| नियंत्रक: | SPLC780D + PCF8574 | अनुपालन: | पहुंच और RoHS आज्ञाकारी |
16x2 I2C ब्लू 5V एलसीडी, Arduino और रास्पबेरी पाई के लिए 16x2 कैरेक्टर एलसीडीविवरण
16x2 I2C ब्लू 5V एलसीडी, Arduino और रास्पबेरी पाई के लिए 16x2 कैरेक्टर एलसीडीविवरण
