उत्पाद विवरण:
|
| उत्पाद: | 2.23 इंच ग्राफिक OLED स्क्रीन | संकल्प: | 128x32 डॉट रेजोल्यूशन |
|---|---|---|---|
| प्रदर्शन मोड: | निष्क्रिय मैट्रिक्स | प्रकाशिकी: | सभी दृश्य कोण |
| रूपरेखा मंद।: | 74.1.0(एल) x 33.1(डब्ल्यू) x 7.4(टी) मिमी | सक्रिय क्षेत्र: | 55.02(एल) x 13.1(डब्ल्यू) मिमी |
| पिक्सेल पिच: | 0.43 x 0.41 मिमी | ड्राइविंग विधि: | 1/32 कर्तव्य चक्र |
| संचालन तापमान: | -40°C से +70°C (अनुकूलित) | पिन नंबर: | 4 पिन और 9 पिन वैकल्पिक |
| इंटरफेस: | एसपीआई और आईआईसी इंटरफ़ेस वैकल्पिक | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 128x32 OLED ग्राफिक डिस्प्ले मॉड्यूल,2.23 इंच OLED ग्राफिक डिस्प्ले मॉड्यूल,SPI 128x32 OLED डिस्प्ले: |
||
SFOM223YZ49-12832WBYG-01विशिष्टता.pdf
OLED SPI 2.23", 128x32 SPI OLED डिस्प्ले मॉड्यूल उत्पाद परिचय
ऑर्गेनिक लाइट-एमिटिंग डायोड (ओएलईडी) एक अगली पीढ़ी की तकनीक है जो उज्ज्वल, स्पष्ट छवियों और तेज प्रतिक्रियाओं को सक्षम करती है। यह ओएलईडी 2.23 इंच का मॉडल SFOM223YZ49-12832WBGY-01 OLED डिस्प्ले 128 x 32 डॉट्स मोनोक्रोम से बना हैयह ओएलईडी मॉड्यूल हल्का है, कम बिजली की खपत, छोटा आकार है, और इसमें विभिन्न इंटरफ़ेस विकल्प हैं, डिफ़ॉल्ट रूप से एसपीआई है, और उपलब्ध विकल्प आईआईसी और समानांतर पोर्ट हैं।मॉड्यूल COB OLED से बना है, जिसका फायदा यह है कि उस पर पीसीबी बोर्ड होने के कारण मॉड्यूल को ग्राहक के आवेदन के अनुसार तय करना आसान है।
SFOM223YZ49-12832WBGY-01 OLED मॉड्यूल में मूल रूप से स्पर्श नहीं था, लेकिन टच पैनल अनुकूलन योग्य है। यह उत्पाद व्यापक रूप से चिकित्सा विश्लेषकों, मीटर, सेंसर उपकरण, पीओएस टर्मिनल,कैश रजिस्टर, हैंडहेल्ड डिवाइस, मोबाइल ऑर्डर मशीन आदि।
विशेषताएं
12.23 इंच के इस मिनी ओएलईडी डिस्प्ले में 128X32 का रिज़ॉल्यूशन और एसएसडी 1305 चिपसेट है।
22.23 इंच के इस ओएलईडी डिस्प्ले मॉड्यूल में अल्ट्रा-लो पावर कंजम्पशन हैः फुल स्क्रीन इल्यूमिनेशन 0.08w।
3इस 9 पिन OLED डिस्प्ले 2.23 इंच में आसान स्थापना के लिए चार माउंटिंग छेद हैं।
4यह 2.23 इंच 128x32 OLED उत्पाद SPI प्रकार, IIC और समानांतर इंटरफ़ेस वैकल्पिक के लिए डिज़ाइन किया गया है।
5यह 2.23 इंच का OLED 4pin उत्पाद विभिन्न प्रकार के नियंत्रण चिप्स का समर्थन करता हैः Arduino 51 श्रृंखला, msp430 श्रृंखला, stm32/2 CSR IC आदि के साथ पूरी तरह संगत।
6इस एसपीआई 2.23 इंच के ओएलईडी उत्पाद का पावर सप्लाई वोल्टेज डीसी 3वी-5वी है।
7यह 2.23 इंच का ओएलईडी डिस्प्ले मॉड्यूल एम्बेडेड ड्राइवर आईसी है। यह 2 सी/आईआईसी इंटरफेस के साथ संवाद कर सकता है केवल 2 आई/ओ पोर्ट की आवश्यकता है
8यह ओएलईडी 2.23 इंच 128x32 उत्पाद एमएमडीवीएम, पाई-स्टार के साथ संगत है, और यह रास्पबेरी पाई के साथ संगत है।
9. यह 128x32 SPI OLED 2.23 इंच का उत्पाद स्व-प्रकाशित डिजाइन है, इसे बैकलाइट की आवश्यकता नहीं है, डिस्प्ले स्व-प्रकाशित हो सकता है; इसमें उच्च कंट्रास्ट, उज्ज्वल और कुरकुरा बिंदु हैं, यहां तक कि छोटे फोंट भी काफी पठनीय हैं।
102.23 इंच का OLED डिस्प्ले मॉड्यूल OLED कंट्रोलर के अंदर कोई एम्बेडेड फ़ॉन्ट नहीं है, उपयोगकर्ता फ़ॉन्ट जनरेशन सॉफ्टवेयर के माध्यम से फ़ॉन्ट बना सकता है।
| उत्पाद: | 2.23 इंच ग्राफिक OLED स्क्रीन |
| संकल्पः | 128x32 बिंदु संकल्प |
| इंटरफ़ेसः | SPI और IIC इंटरफ़ेस वैकल्पिक |
| पिन संख्याः | 4 और 9 पिन वैकल्पिक |
| ऑप्टिक्सः | सभी दृष्टिकोण |
| प्रदर्शन मोडः | निष्क्रिय मैट्रिक्स |
| रूपरेखा डिम.: | 74.1.0(L) X 33.1 ((W) X 7.4 ((T) (मिमी) |
| सक्रिय क्षेत्रः | 55.02 ((L) X 13.1 ((W) (मिमी) |
| ड्राइविंग विधिः | 1/32 कार्य चक्र |
| पिक्सेल पिचः | 0.43 X 0.41 (मिमी) |
| ऑपरेटिंग टेम्पः | -40°C से +70°C (अनुकूलित) |
| अनुपालन: | REACH और RoHS अनुरूप |

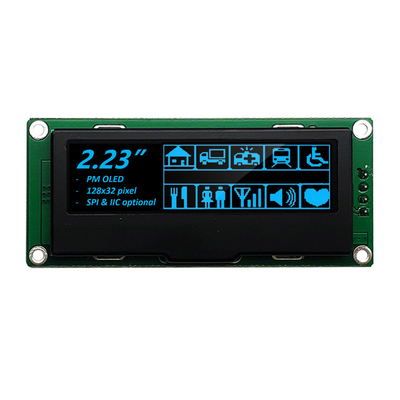

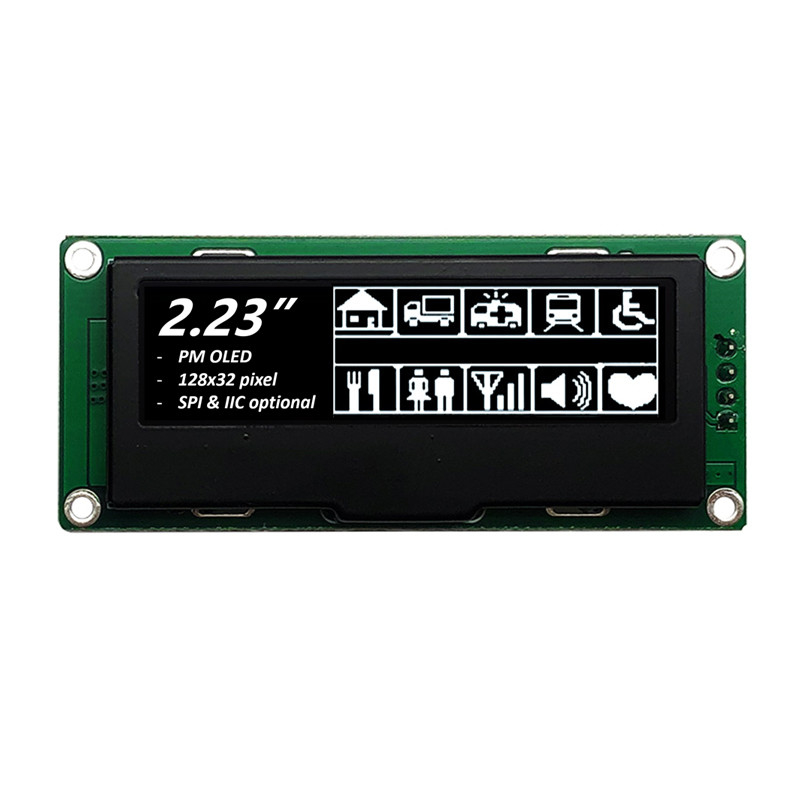

OLED SPI 2.23", 128x32 SPI OLED डिस्प्ले मॉड्यूल उत्पाद चित्र

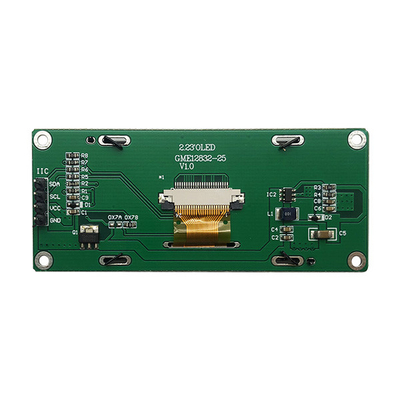

OLED SPI 2.23", 128x32 SPI OLED डिस्प्ले मॉड्यूल उत्पाद छवि
कारखाने की सुविधाएँ और प्रमाणपत्र
एक पेशेवर ओएलईडी डिस्प्ले मॉड्यूल निर्माता
एसएईएफ टेक्नोलॉजी के ग्राफिक ओएलईडी डिस्प्ले तीन मैकेनिकल कॉन्फ़िगरेशन में उपलब्ध हैं, जिनमें सीओबी, सीओजी और टीएबी पैसिव मैट्रिक्स टेक्नोलॉजी शामिल हैं।50x16 OLED ग्राफिक डिस्प्ले में उपलब्ध ग्राफिक मोनोक्रोम OLED रिज़ॉल्यूशन, 64x128 OLED, 100x8 OLED ग्राफिक्स, 100x16 OLED, 100x32 ग्राफिक OLED, 200x16 ग्राफिक OLED, OLED 128x32, OLED डिस्प्ले 128x64, OLED 128x128, और 256x64 OLED डिस्प्ले।एसएईएफ उत्पाद परिवार के ग्राफिक ओएलईडी डिस्प्ले में ऑनबोर्ड कंट्रोलर और इंटरफेस होते हैं, समानांतर, धारावाहिक, और I2C OLED, SPI OLED सहित। ये OLED डिस्प्ले मॉड्यूल रिज़ॉल्यूशन/रंग के आधार पर 3V या 5V के ड्राइव वोल्टेज के साथ उपलब्ध हैं।
एसएईएफ ओएलईडी डिस्प्ले मॉड्यूल की एक विस्तृत श्रृंखला प्रदान करता है जो 0.49 इंच से 5.5 इंच ओएलईडी तक है, जैसे 0.49 इंच माइक्रो ओएलईडी डिस्प्ले, 0.66 इंच मिनी ओएलईडी डिस्प्ले, 0.69 इंच ओएलईडी, 0.91 इंच ओएलईडी डिस्प्ले, 0.66 इंच मिनी ओएलईडी डिस्प्ले, 0.69 इंच ओएलईडी डिस्प्ले, 0.69 इंच ओएलईडी डिस्प्ले, 0.91 इंच ओएलईडी डिस्प्ले, 0.69 इंच ओएलईडी डिस्प्ले, 0.69 इंच ओएलईडी डिस्प्ले, 0.91 इंच ओएलईडी डिस्प्ले, 0.69 इंच ओएलईडी डिस्प्ले, 0.69 इंच ओएलईडी डिस्प्ले, 0.69 इंच ओएलईडी डिस्प्ले, 0.91 इंच ओएलईडी डिस्प्ले, 0.69 इंच ओएलईडी डिस्प्ले, 0.91 इंच ओएलईडी डिस्प्ले, 0.69 इंच ओएलईडी डिस्प्ले, 0.9 इंच ओएलईडी डिस्प्ले, 0.9 इंच ओएल95 इंच का OLED, 0.96 इंच OLED डिस्प्ले, 1.5 इंच OLED डिस्प्ले, 2 इंच OLED, 2.4 इंच OLED, 2.7 इंच OLED डिस्प्ले, 3.12 इंच OLED डिस्प्ले, 5.5 इंच OLED डिस्प्ले, और कस्टम डिजाइन समाधान।
एसएईएफ छोटे ओएलईडी डिस्प्ले मॉड्यूल कई उपकरणों के लिए आदर्श हैं जिन्हें इलेक्ट्रॉनिक डिस्प्ले पैनलों की आवश्यकता होती है। इन अनुप्रयोगों में पहनने योग्य, ई-सिगरेट, पीओएस सिस्टम, सफेद सामान, घरेलू उपकरण,औद्योगिक उपकरण, पीओएस सिस्टम, स्वचालन, ऑडियो-विजुअल डिस्प्ले सिस्टम, चिकित्सा उपकरण, व्यक्तिगत देखभाल उपकरण, घरेलू सामान, ऑटोमोबाइल डिस्प्ले, गतिशील सूचना डिस्प्ले और बहुत कुछ।
