उत्पाद विवरण:
|
| उत्पाद: | ग्राफिक एलसीडी 240x128 डिस्प्ले | संकल्प: | 240x128 बिंदु |
|---|---|---|---|
| एलसीडी प्रकार: | एफएसटीएन, सकारात्मक, प्रतिबिंबित | प्रकाशिकी: | 6:00 बजे |
| रूपरेखा मंद।: | 66.0(एल) x 44.3(डब्ल्यू) x 5.1(टी) मिमी | देखने के क्षेत्र: | 61.0 ((L) x 33.8 ((W) मिमी |
| डॉट पिच: | 0.21 x 0.21 मिमी | ड्राइविंग विधि: | 1/128 कर्तव्य चक्र, 1/12 पूर्वाग्रह |
| संचालन तापमान: | -20 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस | पिन नंबर: | 30 पिन (अनुकूलित किया जा सकता है) |
| इंटरफेस: | एमसीयू (अनुकूलन योग्य) | वीडीडी: | 3वी |
| योजक: | प्लगिंग (अनुकूलन योग्य) | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 240x128 मोनोक्रोम ग्राफिक एलसीडी डिस्प्ले,एमसीयू मोनोक्रोम ग्राफिक एलसीडी डिस्प्ले,8 बिट्स 240x128 ग्राफिक एलसीडी |
||
ग्राफिक एलसीडी डिस्प्ले 240x128 डॉट्स रिज़ॉल्यूशन FSTN पॉजिटिव UC1638C 8 बिट MCU इंटरफेस सफेद एलईडी बैकलाइट 3V के साथ
240x128 ग्राफिक एलसीडी मॉड्यूल विवरण
SF-240128-004A एक मोनोक्रोम 240x128 COG ग्राफिक एलसीडी डिस्प्ले मॉड्यूल है। मॉड्यूल का आकार 66.0 x 44.3 x 5.1 मिमी है; देखने का क्षेत्र 61 x 33.8 मिमी है। इस श्रृंखला में अंतर्निहित आईसी UC1638C है,6800 इंटरफ़ेस का समर्थन (डिफ़ॉल्ट)इंटरफेस के लिए अन्य उपलब्ध विकल्प 8080, 3-लाइन/4-लाइन SPI हैं। इस एलसीडी मॉड्यूल का तार्किक वोल्टेज 3V-3.6V से भिन्न होता है; विशिष्ट मूल्य 3V है। मॉड्यूल -20°C से + 70°C के तापमान के भीतर काम करता है.भंडारण तापमान -30°C से + 80°C तक है।
| उत्पाद: | ग्राफिक एलसीडी 240x128 डिस्प्ले | संकल्पः | 240x128 डॉट्स |
|---|---|---|---|
| एलसीडी प्रकारः | एफएसटीएन, सकारात्मक, प्रतिबिंबित | ऑप्टिक्सः | 6तीन बजे |
| रूपरेखा डिम.: | 66.0(L) X 44.3 ((W) X 5.1 ((T) मिमी | देखने का क्षेत्रः | 61.0(L) X 33.8 ((W) मिमी |
| डॉट पिच: | 0.21 X 0.21 मिमी | ड्राइविंग विधिः | जीवन में एक बार भी गलत काम न करें, 1/12 |
| ऑपरेटिंग टेम्पः | -20°C से +70°C | पिन संख्याः | 30 पिन (अनुकूलित किया जा सकता है) |
| इंटरफ़ेसः | एमसीयू (अनुकूलन योग्य) | वीडीडी: | 3V |
| कनेक्टरः | प्लगिंग (अनुकूलित) | अनुपालन: | REACH और RoHS अनुरूप |
SAEF Technology एक पेशेवर चरित्र और ग्राफिक एलसीडी निर्माता है। SAEF के ग्राफिक एलसीडी डिस्प्ले (तरल क्रिस्टल डिस्प्ले) 96x16 सहित ग्राफिक रिज़ॉल्यूशन के डॉट मैट्रिक्स प्रारूप में उपलब्ध हैं,122x32, 128x64, 128x128, 144x32, 160x128, 160x160, 160x32, 160x80, 192x64, 192x128, 240x64, 320x240 आदि आकारों में 2 "एलसीडी, 2.5" एलसीडी, 3" एलसीडी, 3.2" एलसीडी, 4 "एलसीडी डिस्प्ले, आदि शामिल हैं।SAEF ग्राफिक एलसीडी मॉड्यूल में परावर्तक में ध्रुवीकरण के विभिन्न विकल्प शामिल हैंहमारे एलईडी बैकलाइट पीले/हरे, सफेद, नीले, लाल, एम्बर और आरजीबी सहित विभिन्न रंगों में उपलब्ध हैं।
हमारे पास विभिन्न बैकलाइट और एलसीडी प्रकार के संयोजनों के साथ एलसीडी ग्राफिक डिस्प्ले की एक विस्तृत श्रृंखला है।एसएईएफ के ग्राफिक एलसीडी का उपयोग उपकरण और औद्योगिक मशीनरी उपकरण के साथ-साथ विद्युत घरेलू उपकरणों पर किया जा सकता है, उपभोक्ता इलेक्ट्रॉनिक्स, जिसमें सफेद सामान, पीओएस प्रणाली, घरेलू अनुप्रयोग, औद्योगिक उपकरण, स्वचालन, ऑडियो/विजुअल डिस्प्ले सिस्टम और चिकित्सा उपकरण शामिल हैं।
240x128 ग्राफिक एलसीडी मॉड्यूल ड्राइंग
पिन परिभाषाः
पिन1-पिन8, DB7~DB0
पिन 9, आरएसटी
पिन10, सीएस0
पिन11, C0/A0
पिन12, WR0
पिन13, WR1
पिन14, बीएम1
पिन 15, बीएम0
पिन16, आईडी
पिन17, पोर्ट-डीआईएस
पिन18, वीएसएस
पिन19, वीडीडी
पिन20, टीएसटी4
पिन21, वीएलसीडी
पिन22, VA0-
पिन23, VA1-
पिन24, VA1+
पिन25, वीए0+
पिन26, वीबी0-
पिन27, वीबी1-
पिन28, वीबी1+
पिन29, वीबी0+
पिन30, एनसी

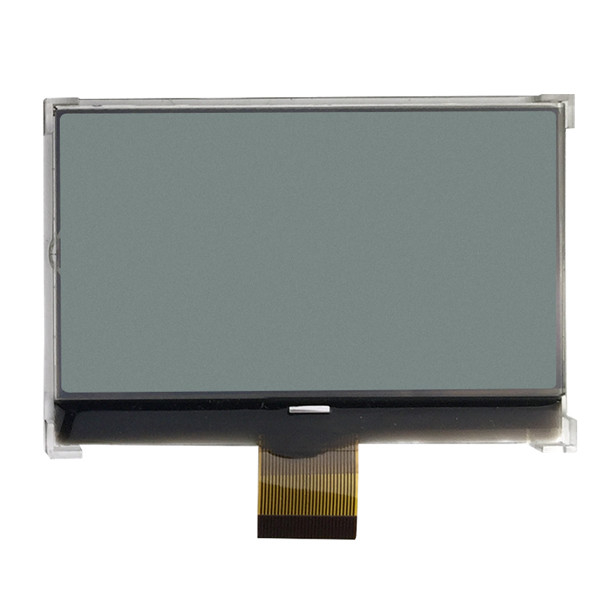

240x128 ग्राफिक एलसीडी मॉड्यूल वास्तविक उत्पाद छवि
