उत्पाद विवरण:
|
| उत्पाद: | 128x64 सीओजी एलसीडी मॉड्यूल | संकल्प: | 128x64 ग्राफिक्स |
|---|---|---|---|
| एलसीडी प्रकार: | एसटीएन, सकारात्मक, ट्रांसमिसिव | बैकलाइट रंग: | ग्रीन बैकलाइट |
| ऑपरेटिंग वोल्टेज: | 2.8 वी | प्रकाशिकी: | 6 बजे |
| रूपरेखा मंद।: | 65.0 (एल) x 38.6 (डब्ल्यू) x 4.9 (टी) मिमी | देखने के क्षेत्र: | 53.6 (एल) x 28.0 (डब्ल्यू) मिमी |
| ड्राइविंग विधि: | 1/64 कर्तव्य, 1/7 पूर्वाग्रह | संचालन तापमान: | -10°C से +60°C |
| पिन नम्बर: | 10 पिन | नियंत्रक: | ST7567 या समकक्ष |
| इंटरफेस: | एमसीयू | अनुपालन: | पहुंच और RoHS आज्ञाकारी |
| प्रमुखता देना: | 10 पिन ग्राफिक एलसीडी 128x64,सीओजी ग्राफिक एलसीडी 128x64,बैकलाइट 128x64 सीओजी एलसीडी मॉड्यूल |
||
एलसीडी सीओजी मॉड्यूल 128x64 डॉट रिज़ॉल्यूशन ग्राफिक एसटीएन एसटी 7567 ग्रीन एलईडी बैकलाइट
128x64 एलसीडी सीओजी मॉड्यूल, ग्राफिक एलसीडी 128x64 विवरण:
एसएफ12864-34 वीए आयाम 53.6 (एल) x 28.0 (डब्ल्यू) के साथ एक सीओजी प्रकार ग्राफिक एलसीडी मॉड्यूल है।SAEF के COG LCD मॉड्यूल (चिप-ऑन-ग्लास एलसीडी मॉड्यूल) मोनोक्रोम डिस्प्ले 128x32 से 320x240 के रिज़ॉल्यूशन में ग्राफिक प्रकार और 5x8 डॉट मैट्रिक्स के साथ 16x2, 20x2, 20x4, 24x2 स्वरूपों सहित COG LCD कैरेक्टर प्रकार प्रदान करता है।
COG पैकेज हल्के वजन और कम बिजली की खपत के लाभों के साथ उच्च गुणवत्ता प्रदान करता है।साथ ही, इंटरफ़ेस को FPC से पिन या केबल में बदलने के लिए प्रत्येक आइटम के लिए एक कनेक्शन बोर्ड जोड़ने के लिए उपलब्ध है।हम आपकी आवश्यकताओं के अनुरूप विभिन्न प्रकार के पिन आउट कनेक्शन प्रदान कर सकते हैं।COG LCM तकनीक उन अनुप्रयोगों के लिए बहुत उपयुक्त है जो अधिक कॉम्पैक्ट पैकेज डिस्प्ले की मांग करते हैं।
पिन परिभाषा:
1 CS1B चिप इनपुट पिन का चयन करें
2 /RES जब /RES को "L" पर सेट किया जाता है, तो सेटिंग्स को इनिशियलाइज़ किया जाता है।
3 A0 यह निर्धारित करता है कि एक्सेस डेटा या कमांड से संबंधित है या नहीं।
A0=“H” : इंगित करता है कि D[7:0] पर संकेत प्रदर्शन डेटा हैं।
A0=“L” : इंगित करता है कि D[7:0] पर सिग्नल कमांड हैं।
4 डी6 (एससीएलके)
5 डी7 (एसडीए)
6 वीडीडीएमपीयू बिजली आपूर्ति टर्मिनल वीडीडी के साथ साझा किया गया।
7 VSS यह एक 0V टर्मिनल है जो GND सिस्टम से जुड़ा है।
एलसीडी ड्राइविंग के लिए 8 V0 पूर्वाग्रह वोल्टेज स्तर
9 XV0 COM-ड्राइवरों का नकारात्मक ऑपरेटिंग वोल्टेज।
10 वीजी वीजी एसईजी-ड्राइवरों की शक्ति है
| उत्पाद: | 128x64 सीओजी एलसीडी मॉड्यूल | संकल्प: | 128x64 ग्राफिक्स |
|---|---|---|---|
| एलसीडी प्रकार: | एसटीएन, पॉजिटिव, ट्रांसमिसिव | बैकलाइट रंग: | ग्रीन बैकलाइट |
| ऑपरेटिंग वोल्टेज: | 2.8 वी | प्रकाशिकी: | 6 बजे |
| रूपरेखा मंद: | 65.0 (एल) एक्स 38.6 (डब्ल्यू) एक्स 4.9 (टी) मिमी | देखने के क्षेत्र: | 53.6 (एल) एक्स 28.0 (डब्ल्यू) मिमी |
| ड्राइविंग विधि: | 1/64 कर्तव्य, 1/7 पूर्वाग्रह | संचालन तापमान: | -10°C से +60°C |
| पिन नम्बर: | 10 पिन | नियंत्रक: | ST7567 या समकक्ष |
| इंटरफेस: | एमसीयू | अनुपालन: | पहुंच और RoHS आज्ञाकारी |
128x64 एलसीडी सीओजी मॉड्यूल, ग्राफिक एलसीडी 128x64 ड्राइंग

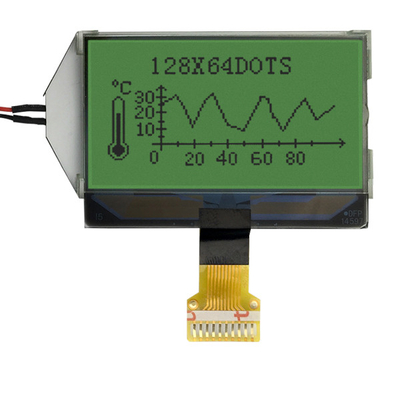

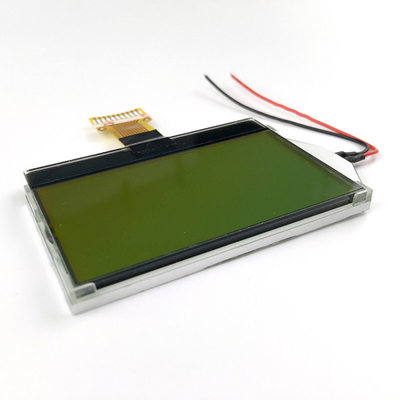

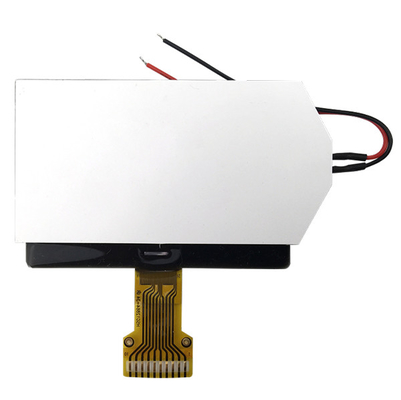

128x64 एलसीडी सीओजी मॉड्यूल, ग्राफिक एलसीडी 128x64 वास्तविक उत्पाद छवि
