उत्पाद विवरण:
|
| उत्पाद: | 16x4 कैरेक्टर एलसीडी | अक्षर/कॉलम: | 16 अक्षर x 4 पंक्तियाँ |
|---|---|---|---|
| एलसीडी प्रकार: | एसटीएन, सकारात्मक/नकारात्मक, संचरणशील | बैकलाइट रंग: | सफेद, नीला, पीला, लाल, हरा |
| प्रचालन वोल्टेज: | 5V, 3V वैकल्पिक | प्रकाशिकी: | 6:00 बजे |
| रूपरेखा मंद।: | 87.0(एल) x 60.0(डब्ल्यू) x 11.0(टी) मिमी | देखने के क्षेत्र: | 62.0(एल) x 25.5(डब्ल्यू) मिमी |
| ड्राइविंग विधि: | 1/16 कर्तव्य, 1/5 पूर्वाग्रह | संचालन तापमान: | -20 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस |
| पिन नंबर: | 16 पिन | नियंत्रक: | SPLC780D या समकक्ष |
| इंटरफेस: | 8 बिट्स एमपीसी | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | अल्फ़ान्यूमेरिक कैरेक्टर एलसीडी डिस्प्ले,5V कैरेक्टर एलसीडी डिस्प्ले,एलईडी 16x4 एलसीडी डिस्प्ले: |
||
एलईडी बैकलाइट के साथ 16x4 अल्फ़ान्यूमेरिक चरित्र एसटीएन एलसीडी डिस्प्ले मॉड्यूल 5 वी
वर्ण एलसीडी डिस्प्ले 16x4, डिस्प्ले एलसीडी 16x4 विवरण
SF1604AB 16x4 चरित्र एलसीडी डिस्प्ले मॉड्यूल है जो SPLC780D नियंत्रक आईसी के साथ निर्मित है; इसका डिफ़ॉल्ट इंटरफ़ेस 8-बिट समानांतर और 5V या 3.3V बिजली आपूर्ति विकल्प है।यह 16x4 एलसीडी डिस्प्ले SF1604AB कोई बैकलाइट या सफेद एलईडी बैकलाइट विकल्प के साथ उपलब्ध है. SF1604AB 16x4 LCM विभिन्न एलसीडी पैनल रंगों में उपलब्ध है जिसमें ग्रे, पीले/हरे और नीले एलसीडी विकल्प शामिल हैं और यह -20°C से +70°C के तापमान पर काम कर सकता है;इसके भंडारण तापमान -30°C से +80°C तक होते हैं, इसका निर्मित वर्ण सेट अंग्रेजी/जापानी, अंग्रेजी/पश्चिमी यूरोपीय, अंग्रेजी/स्कैंडिनेवियाई यूरोपीय, या अंग्रेजी/सिरिलिक (रूसी) विकल्पों का समर्थन करता है।
पिन परिभाषाः
पिन1 वीएसएस ग्राउंड (0 वी)
पिन2 वीडीडी लॉजिक के लिए आपूर्ति वोल्टेज (+5.0V)
पिन3 वीओ कंट्रास्ट समायोजन
पिन4 आरएस डेटा/निर्देश चुनें
पिन5 आर/डब्ल्यू पढ़ना/लिखना चुनें
पिन6 ई सक्षम सिग्नल
पिन7~14 DB0-DB7 DATA Bus
पिन15 एलईडी एक एलईडी बिजली की आपूर्ति + (5.0V)
पिन16 एलईडी के एलईडी पावर सप्लाई - (0V)
| उत्पाद: | 16x4 वर्णों का एलसीडी | अक्षर/स्तंभः | 16 अक्षर X 4 पंक्तियाँ |
|---|---|---|---|
| एलसीडी प्रकारः | एसटीएन, पॉजिटिव/नेगेटिव, ट्रांसमिटिव | बैकलाइट रंगः | सफेद, नीला, पीला, लाल, हरा |
| ऑपरेटिंग वोल्टेजः | 5V, 3V वैकल्पिक | ऑप्टिक्सः | 6तीन बजे |
| रूपरेखा डिम.: | 87.0(L) X 60.0(W) X 11.0(T) मिमी | देखने का क्षेत्रः | 62.0(L) X 25.5 ((W) मिमी |
| ड्राइविंग विधिः | ज़िम्मेदारी, 1/5 पक्षपात | ऑपरेटिंग टेम्पः | -20°C से +70°C |
| पिन संख्याः | 16 पिन | नियंत्रक: | SPLC780D या समकक्ष |
| इंटरफ़ेसः | 8 बिट्स एमपीसी | अनुपालन: | REACH और RoHS अनुरूप |
मानक वर्ण डिस्प्ले रिज़ॉल्यूशन में 8x2 एलसीडी, 16x1 एलसीडी, 16x2 एलसीडी, 16x4 एलसीडी, 20x2 एलसीडी, 20x4 एलसीडी, 24x2 एलसीडी, 40x2 एलसीडी, 40x4 एलसीडी वर्ण एलसीडी डिस्प्ले शामिल हैं।चरित्र एलसीडी मॉड्यूल 8080 में विभिन्न इंटरफेस के साथ COB और COG प्रकारों में उपलब्ध हैं,SPI,I2C.LCD वर्ण प्रदर्शन मॉड्यूल पीले-हरे, सफेद और नीले रंग में विभिन्न एलईडी बैकलाइट के साथ एसटीएन/एफएसटीएन/एफएफएसटीएन एलसीडी डिस्प्ले में हैं। वर्ण मॉड्यूल फ़ॉन्ट विकल्प अंग्रेजी/जापानी हैं,यूरोपीय संघ, पूर्वी यूरोपीय, स्कैंडिनेवियाई यूरोपीय, सिरिलिक (रूसी), और हिब्रू/अरबी। हम मानक के रूप में 5V ऑपरेटिंग वोल्टेज और 3V या 3V के साथ वर्ण प्रदर्शित करते हैं।6V विकल्प भी अनुरोध पर उपलब्ध हैं.
गुणवत्ता प्रबंधन
1गुणवत्ता नीति
अच्छी गुणवत्ता प्रदान करना और समय पर माल पहुंचाना;
निरंतर सुधार के साथ ग्राहकों की आवश्यकताओं को पूरा करना
2ईएचएस नीति
कानूनों और विनियमों का पालन करना तथा प्रदूषण को रोकने और नियंत्रित करना;
उत्सर्जन को कम करने और संसाधनों का संरक्षण और पूर्ण उपयोग करने का प्रयास करना;
पर्यावरण संरक्षण के प्रति जागरूकता बढ़ाने और पर्यावरण में निरंतर सुधार करना;
3अपनाए गए उपाय
यह अपनी गुणवत्ता नीति को पारदर्शी बनाएगा और प्रशिक्षण और शिक्षा के माध्यम से कर्मचारियों की गुणवत्ता के बारे में जागरूकता में सुधार करेगा।
5S प्रबंधन को लागू करके यह कार्यालय और उत्पादन स्थानों को व्यवस्थित और व्यवस्थित बनाएगा और कर्मचारियों को अच्छी तरह से प्रशिक्षित करेगा।
यह सुनिश्चित करेगा कि विनियमित और प्रक्रियात्मक प्रबंधन और नियंत्रण में शामिल होने से पहले यह सुनिश्चित करेगा कि ISO9001 गुणवत्ता गारंटी प्रणाली उत्पादों और सेवाओं की गुणवत्ता को प्रभावित करने वाले सभी चरणों को कवर करती है।
गुणवत्ता की गारंटी के आधार पर यह उत्पादन लागतों को कम करेगा, जिसमें कच्चे माल की लागत में कमी और उत्पादन और प्रबंधन दक्षता में सुधार शामिल है।
एलईडी बैकलाइट के साथ 16x4 अल्फ़ान्यूमेरिक चरित्र एसटीएन एलसीडी डिस्प्ले मॉड्यूल 5 वी
चरित्र एलसीडी डिस्प्ले 16x4, डिस्प्ले एलसीडी 16x4 ड्राइंग

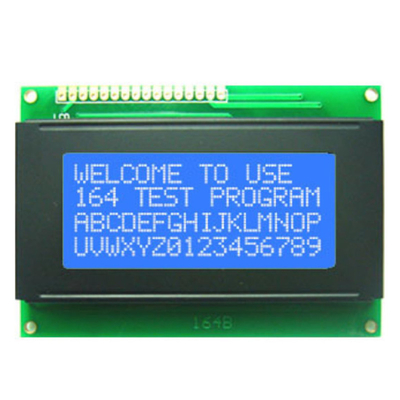

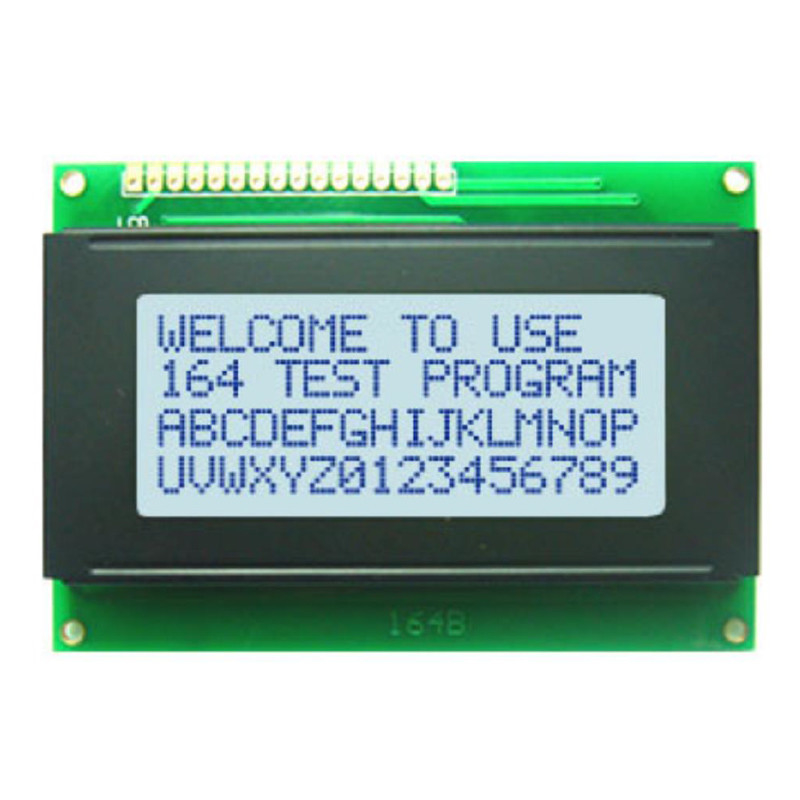

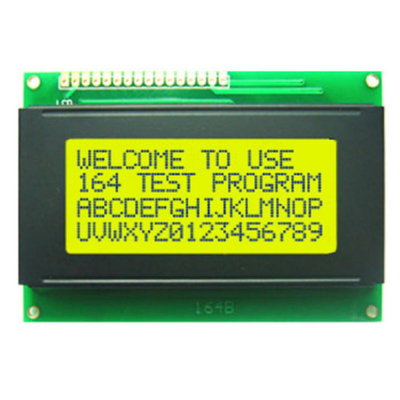

चरित्र एलसीडी डिस्प्ले 16x4, डिस्प्ले एलसीडी 16x4 वास्तविक उत्पाद छवि
