उत्पाद विवरण:
|
| उत्पाद: | 2.42 इंच OLED | संकल्प: | 128 x 64 बिंदु रिज़ॉल्यूशन |
|---|---|---|---|
| कांच का प्रकार: | OLED (ऑर्गेनिक लाइट एमिटिंग डायोड) | प्रकाशिकी: | सभी देखने के कोण 80/80/80/80 |
| इंटरफेस: | I2C, SPI, 6800, 8080 वैकल्पिक | रूपरेखा मंद।: | 60.50 × 73.00 × 2.00 मिमी (पोलराइज़र सहित) |
| सक्रिय क्षेत्र: | 55.01 × 27.49 मिमी | पिक्सेल पिच: | 0.43 × 0.43 (मिमी) |
| संचालन तापमान: | -40 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस | भंडारण अस्थायी।: | -40 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस |
| पिन नंबर: | 24 पिन | नियंत्रक: | एसएसडी 1309 या समकक्ष |
| चलाने का तरीका: | 1/64 कार्य चक्र | योजक: | दांता + एफपीसी |
| इसके विपरीत अनुपात: | 2000 : 1 (डार्क रूम कंट्रास्ट) | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | OLED डिस्प्ले मॉड्यूल मोनोक्रोम,2.42 इंच OLED डिस्प्ले मॉड्यूल,8080 2.42 इंच OLED डिस्प्ले: |
||
मोनोक्रोम पीएमओएलईडी 2.42 इंच 128x64 इंच सफेद नीला पीला हरा फोंट एसएसडी1309 आई 2 सी एसपीआई 6800 8080 इंटरफ़ेस
2.42 इंच OLED डिस्प्ले, 2.42 इंच OLED 128x64 विवरण
SAEF प्रौद्योगिकी SFOS242YZ-12864WBYG-01 एक2.42" OLED डिस्प्ले. यह COG OLED संरचना के साथ 128x64 पिक्सेल से बना है।SFOS242YZ-12864WBYG-012.42 इंच का OLED डिस्प्ले SSD1309 IC में निर्मित है, यह 6800, 8080, SPI और I2C इंटरफेस के माध्यम से संवाद करता है। ये OLED COG मॉड्यूल अल्ट्रा पतले हैं,हल्के वजन और कम बिजली की खपत जो हैंडहेल्ड उपकरणों के लिए बहुत अच्छा है, मीटर, स्मार्ट ग्रिड, आईओटी आदि।
OLED मॉड्यूल -40°C से +70°C के तापमान पर काम कर सकता है; इसका भंडारण तापमान -40°C से +85°C तक होता है।
पिन परिभाषाः
- विद्युत आपूर्ति
पिन 5,वीडीडी, तर्क सर्किट के लिए बिजली की आपूर्ति. यह एक वोल्टेज आपूर्ति पिन है. यह बाहरी स्रोत से जुड़ा होना चाहिए.
पिन 3,VSS, ग्राउंड ऑफ लॉजिक सर्किट. यह एक ग्राउंड पिन है. यह लॉजिक पिन के लिए संदर्भ के रूप में भी कार्य करता है. इसे बाहरी ग्राउंड से जोड़ा जाना चाहिए.
पिन23,VCC, OEL पैनल के लिए पावर सप्लाई. यह चिप का सबसे सकारात्मक वोल्टेज आपूर्ति पिन है. यह बाहरी रूप से आपूर्ति की जानी चाहिए.
पिन 2,VLESS, ग्राउंड ऑफ एनालॉग सर्किट. यह एक एनालॉग ग्राउंड पिन है. इसे VSS से बाहरी रूप से जोड़ा जाना चाहिए.
- ड्राइवर
पिन21,आईआरईएफ, चमक समायोजन के लिए वर्तमान संदर्भ। यह पिन खंड वर्तमान संदर्भ पिन है। इस पिन और वीएसएस के बीच एक प्रतिरोध कनेक्ट किया जाना चाहिए। वर्तमान को 10μA पर सेट करें।
पिन 22,VCOMH, COM सिग्नल के लिए वोल्टेज आउटपुट हाई लेवल। यह पिन COM सिग्नल के लिए वोल्टेज आउटपुट हाई लेवल के लिए इनपुट पिन है। इस पिन और VSS के बीच एक कैपेसिटर कनेक्ट किया जाना चाहिए।
- इंटरफेस
पिन 6, पिन 7,BS1/BS2, संचार प्रोटोकॉल चुनें. ये पिन MCU इंटरफ़ेस चयन इनपुट हैं. निम्नलिखित तालिका देखें:
I2C: BS1=1, BS2=0
चार तार सीरियलः BS1=0, BS2=0
8बिट 68xx समानांतरः BS1=0, BS2=1
8बिट 80xx समानांतरः BS1=1, BS2=1
पिन 9,RES#, नियंत्रक और ड्राइवर के लिए पावर रीसेट. यह पिन रीसेट सिग्नल इनपुट है. जब पिन कम है, चिप का आरंभ निष्पादित किया जाता है. सामान्य संचालन के दौरान इस पिन खींच उच्च रखें.
पिन 8,CS#, चिप चयन यह पिन चिप चयन इनपुट है. चिप केवल MCU संचार के लिए सक्षम है जब CS# कम खींचा जाता है.
पिन10, डी/सी#, डेटा/कमांड कंट्रोल. यह पिन डेटा/कमांड कंट्रोल पिन है. जब पिन को ऊपर खींचा जाता है, तो D7~D0 पर इनपुट को डिस्प्ले डेटा के रूप में व्याख्या की जाएगी. जब पिन को नीचे खींचा जाता है, तो यह डेटा को प्रदर्शित करता है।D7~D0 पर इनपुट कमांड रजिस्टर में स्थानांतरित किया जाएगा. जब पिन ऊपर खींचा जाता है और सीरियल इंटरफ़ेस मोड चुना जाता है, तो एसडीआईएन पर डेटा डेटा के रूप में व्याख्या की जाएगी. जब इसे कम खींचा जाता है, तो एसडीआईएन पर डेटा कमांड रजिस्टर में स्थानांतरित किया जाएगा.I2C मोड में, यह पिन दास पते के चयन के लिए SA0 के रूप में कार्य करता है। एमसीयू इंटरफ़ेस संकेतों के लिए विस्तृत संबंध के लिए, कृपया टाइमिंग विशेषताएं आरेख देखें।
पिन 12,ई/आरडी#, पढ़ें/लिखें सक्षम करें या पढ़ें यह पिन एमसीयू इंटरफ़ेस इनपुट है। 68XX-सीरीज़ माइक्रोप्रोसेसर के साथ इंटरफेस करते समय, इस पिन का उपयोग सक्षम (ई) संकेत के रूप में किया जाएगा।जब यह पिन ऊपर खींचा जाता है और सीएस # नीचे खींचा जाता है तो रीड/राइट ऑपरेशन शुरू होता है. 80XX-माइक्रोप्रोसेसर से कनेक्ट करते समय, इस पिन को रीड (RD#) संकेत प्राप्त होता है। जब यह पिन कम खींचा जाता है और CS# कम खींचा जाता है तो डेटा रीड ऑपरेशन शुरू होता है।जब सीरियल या I2C मोड चुना जाता है, यह पिन वीएसएस से जुड़ा होना चाहिए।
पिन 11,R/W#, पढ़ें/लिखें चुनें या लिखें. यह पिन MCU इंटरफ़ेस इनपुट है. जब 68XX-सीरीज़ माइक्रोप्रोसेसर के साथ इंटरफेस किया जाता है, तो इस पिन का उपयोग रीड/राइट (R/W#) चयन इनपुट के रूप में किया जाएगा.इस पिन को पढ़ने के मोड के लिए उच्च पर खींचें और लिखने के मोड के लिए निम्न पर खींचें. जब 80XX इंटरफ़ेस मोड का चयन किया जाता है, तो यह पिन Write (WR#) इनपुट होगा. जब यह पिन कम खींचा जाता है और CS# कम खींचा जाता है तो डेटा लेखन ऑपरेशन शुरू होता है.जब सीरियल या I2C मोड चुना जाता है, यह पिन वीएसएस से जुड़ा होना चाहिए।
पिन13~पिन20,D0~D7, D0 सीरियल क्लॉक इनपुट SCLK होगा। जब I2C मोड का चयन किया जाता है, D2, D1 एक साथ थका हुआ होना चाहिए और आवेदन में SDAOUT, SDAIN के रूप में कार्य करना चाहिए और D0 सीरियल क्लॉक इनपुट, SCL है।अप्रयुक्त पिनों को सीरियल मोड में डी 2 को छोड़कर वीएसएस से जोड़ा जाना चाहिए.
- पीछे की ओर
पिन 4,एनसी, आरक्षित पिन. फंक्शन पिन के बीच एनसी पिन संगत और लचीला डिजाइन के लिए आरक्षित है.
पिन 1, पिन 24,एन.सी. (जी.एन.डी.), आरक्षित पिन (सपोर्टिंग पिन). सपोर्टिंग पिन फंक्शन पिन पर तनाव के प्रभावों को कम कर सकते हैं।इन पिनों ईएसडी सुरक्षा सर्किट के रूप में बाहरी जमीन से जुड़ा होना चाहिए. अनविजन टेक्नोलॉजी
| उत्पाद: | 2.42 इंच OLED | संकल्पः | 128 X 64 डॉट्स रिज़ॉल्यूशन |
|---|---|---|---|
| कांच का प्रकार: | OLED (ऑर्गेनिक लाइट इमिटिंग डायोड) | ऑप्टिक्सः |
सभी दृष्टिकोण (80/80/80/80) |
| इंटरफ़ेसः | I2C, SPI, 6800, 8080 वैकल्पिक | रूपरेखा डिम.: |
60.50 × 73.00 × 2.00 मिमी (पोलराइज़र सहित) |
| सक्रिय क्षेत्रः | 55.01 × 27.49 मिमी | पिक्सेल पिचः | 0.43 × 0.43 मिमी |
| ऑपरेटिंग टेम्पः | -40°C से +70°C तक | भंडारण तापमानः | -40°C से +85°C तक |
| पिन संख्याः | 24 पिन | नियंत्रक: | एसएसडी 1309 या समकक्ष |
| ड्राइव मोडः | 1/64 काम का चक्र | कनेक्टरः | सीओजी+एफपीसी |
| कंट्रास्ट अनुपातः |
2000: 1 (अंधेरे कमरे के विपरीत) |
अनुपालन: | REACH और RoHS अनुरूप |
एसएईएफ टेक्नोलॉजी के ग्राफिक ओएलईडी डिस्प्ले तीन यांत्रिक संरचनाओं में उपलब्ध हैं जिनमें सीओबी, सीओजी और टीएबी निष्क्रिय मैट्रिक्स तकनीक शामिल है।50x16 OLED ग्राफिक डिस्प्ले में उपलब्ध ग्राफिक मोनोक्रोम OLED रिज़ॉल्यूशन, 64x128 OLED, 100x16 OLED, 100x32 ग्राफिक OLED, 200x16 ग्राफिक OLED, OLED 128x32, OLED डिस्प्ले 128x64, OLED 128x128, और 256x64 OLED डिस्प्ले।एसएईएफ उत्पाद श्रृंखला में ग्राफिक ओएलईडी डिस्प्ले में ऑनबोर्ड कंट्रोलर होते हैं और इंटरफेस में समानांतर होते हैं, धारावाहिक, और I2C OLED, SPI OLED. इन OLED डिस्प्ले मॉड्यूल में रिज़ॉल्यूशन/रंग के आधार पर 3V, या 5V का वोल्टेज चलाया जाता है।
एसएईएफ ओएलईडी डिस्प्ले मॉड्यूल की एक विस्तृत श्रृंखला प्रदान करता है, जिसमें 0.49 "से 5.5" ओएलईडी आकार होते हैं, जैसे कि 0.49" माइक्रो ओएलईडी डिस्प्ले, 0.66" मिनी ओएलईडी डिस्प्ले, 0.69" ओएलईडी, 0.91" ओएलईडी डिस्प्ले, 0.95" ओएलईडी, 0.96" OLED डिस्प्ले, 1.5" OLED डिस्प्ले, 2" OLED, 2.4" OLED, 2.7" OLED डिस्प्ले, 5.5" OLED डिस्प्ले, और कस्टम डिजाइन समाधान।
2.42 इंच OLED डिस्प्ले, 2.42 इंच OLED 128x64 ड्राइंग

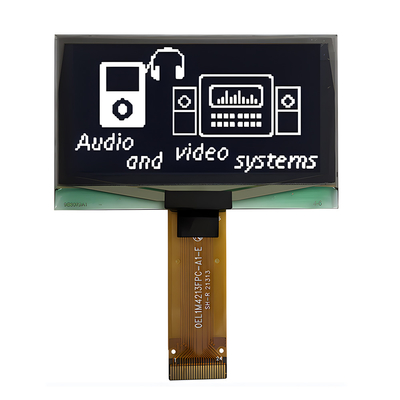

2.42 इंच OLED डिस्प्ले, 2.42 इंच OLED 128x64 असली उत्पाद छवि
