उत्पाद विवरण:
|
| उत्पाद: | सीओजी एसपीआई एलसीडी 128X64 | संकल्प: | 128 x 64 डॉट्स रिज़ॉल्यूशन |
|---|---|---|---|
| ग्लास प्रकार: | एसटीएन, सकारात्मक, ट्रांसफ्लेक्टिव | प्रकाशिकी: | 6:00 |
| इंटरफेस: | एसपीआई | रूपरेखा मंद।: | 65.8 x 36.8 x 6.2 मिमी |
| देखने के क्षेत्र: | 53.0 x 24.6 मिमी | पिक्सेल पिच: | 0.36 x 0.345 मिमी |
| संचालन तापमान: | 0°C से +50°C | पिन नम्बर: | 10 पिन |
| नियंत्रक: | ST7567 | चलाने का तरीका: | 1/64 कर्तव्य चक्र, 1/9 पूर्वाग्रह |
| योजक: | सीओजी+एफपीसी | अनुपालन: | पहुंच और RoHS आज्ञाकारी |
| प्रमुखता देना: | एसपीआई 128x64 सीओजी एलसीडी मॉड्यूल,पीला 128x64 सीओजी एलसीडी मॉड्यूल,ग्रीन 128x64 एलसीडी मॉड्यूल |
||
128x64 एलसीडी डिस्प्ले एसपीआई इंटरफेस एसटी 7567 सीओजी एसटीएन एलसीएम पीला हरा पृष्ठभूमि रंग:
सीओजी एलसीडी 128x64, 128x64 एसपीआई एलसीडी डिस्प्ले विवरण:
SAEF टेक्नोलॉजी 128x64 मोनोक्रोम डिस्प्ले COG LCD SF12864-207B को ST7567 IC के साथ बनाया गया है जो SPI इंटरफ़ेस को सपोर्ट करता है।डिस्प्ले में आउटलाइन डाइमेंशन है65.8 x 36.8 x 6.2 मिमीऔर वीए आकार53.0 x 24.6 मिमी.यह मोनोक्रोम डिस्प्ले -0 ℃ से + 50 ℃ के तापमान पर काम कर सकता है;इसका भंडारण तापमान -10 ℃ से + 60 ℃ तक होता है।यह LCD COG 128x64 डिस्प्ले उन अनुप्रयोगों के लिए बहुत उपयुक्त है जो अधिक कॉम्पैक्ट पैकेज डिस्प्ले की मांग करते हैं।
पिन परिभाषा:
पिन 1, / सीएस, चिप का चयन करें, जब / सीएस = "एल", चिप का चयन किया जाता है
पिन 2, / आरएसटी, जब / आरएसटी = "एल", सेटिंग्स प्रारंभ हो जाती हैं
पिन 3, ए0, रजिस्टर डेटा का चयन करें जब ए0 = "एच", और निर्देश जब ए0 = "एल"
पिन 4, एससीएल सीरियल क्लॉक इनपुट टर्मिनल
पिन 5, एसडीए सीरियल डेटा इनपुट टर्मिनल
Pin6, VDD तर्क सर्किट के लिए आपूर्ति वोल्टेज +3.3V
पिन7, जीएनडी ग्राउंड
नकारात्मक फ्रेम पर सामान्य सर्किट के लिए पिन 8, वी0 एलसीडी ड्राइविंग वोल्टेज।
सकारात्मक फ्रेम पर आम सर्किट के लिए पिन 9, एक्सवी 0 एलसीडी ड्राइविंग वोल्टेज।
पिन 10, सेगमेंट सर्किट के लिए वीजी एलसीडी ड्राइविंग वोल्टेज
| उत्पाद: | सीओजी एसपीआई एलसीडी 128X64 | संकल्प: | 128 X 64 डॉट्स रिज़ॉल्यूशन |
|---|---|---|---|
| ग्लास प्रकार: | एसटीएन, सकारात्मक, ट्रांसफ्लेक्टिव | प्रकाशिकी: | 6:00 |
| इंटरफेस: | एसपीआई | रूपरेखा मंद: | 65.8 एक्स 36.8 एक्स 6.2 मिमी |
| देखने के क्षेत्र: | 53.0 X 24.6 मिमी | पिक्सेल पिच: | 0.36 एक्स 0.345 मिमी |
| संचालन तापमान: | 0°C से +50°C | पिन नम्बर: | 10 पिन |
| नियंत्रक: | ST7567 | चलाने का तरीका: | 1/64 कर्तव्य चक्र, 1/9 पूर्वाग्रह |
| कनेक्टर: | सीओजी+एफपीसी | अनुपालन: | पहुंच और RoHS आज्ञाकारी |
SAEF के ग्राफिक डिस्प्ले मॉड्यूल COB/COG संरचनाओं की श्रेणी में हैं।मोनोक्रोम ग्राफिक एलसीडी डिस्प्ले में 122x32 एलसीडी, 128x64 एलसीडी, 128x128 एलसीडी, 160x32 एलसीडी, 160x80 एलसीडी, 160x128 एलसीडी, 160x160 एलसीडी, 192x32 एलसीडी, 192x64 एलसीडी, 240x64 एलसीडी, 240x128 एलसीडी, 240x160 एलसीडी, 320x240 एलसीडी शामिल हैं।SAEF के मोनोक्रोम ग्राफिक एलसीडी डिस्प्ले मॉड्यूल 6800, SPI, 8080, I2C में विभिन्न इंटरफेस के साथ एलईडी बैकलाइट के साथ एसटीएन / एफएसटीएन में उपलब्ध हैं।चरित्र फ़ॉन्ट विकल्प अंग्रेजी, जापानी, यूरोप, सिरिलिक, हिब्रू, चीनी पारंपरिक, चीनी सरलीकृत, कोरियाई आदि हैं।
सीओजी एलसीडी 128x64, 128x64 एसपीआई एलसीडी डिस्प्ले ड्राइंग

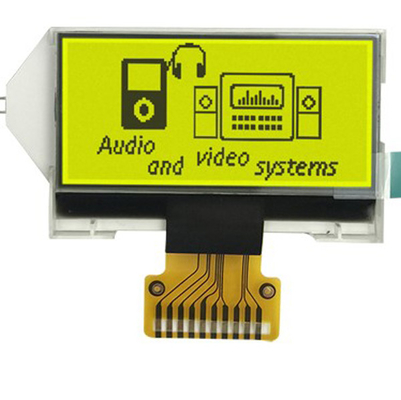

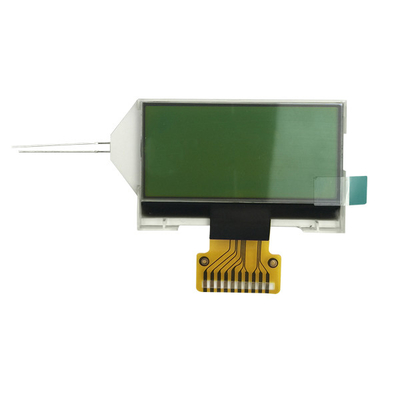

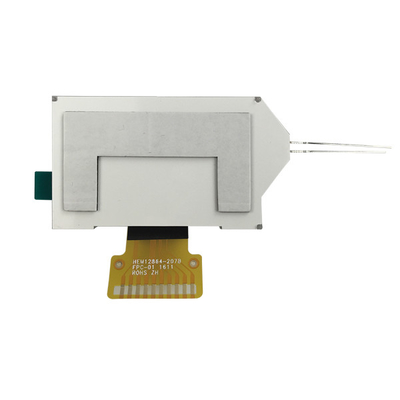

सीओजी एलसीडी 128x64, 128x64 एसपीआई एलसीडी डिस्प्ले वास्तविक उत्पाद छवि
