उत्पाद विवरण:
|
| उत्पाद: | 2 इंच का निष्क्रिय ओएलईडी 128x32 | संकल्प: | 128x32 पिक्सेल रिज़ॉल्यूशन |
|---|---|---|---|
| प्रदर्शन मोड: | निष्क्रिय मैट्रिक्स | इंटरफेस: | समानांतर, एसपीआई, आईआईसी वैकल्पिक |
| रंग प्रदर्शित करें: | सफेद | प्रकाशिकी: | सभी दृश्य कोण |
| रूपरेखा मंद।: | 55.60(चौड़ाई) x 21.80(ऊंचाई) x 1.45 (ऊंचाई) मिमी | सक्रिय क्षेत्र: | 50.54 (चौड़ाई) x 12.62 (ऊंचाई) मिमी |
| पिक्सेल पिच: | 0.395 (डब्ल्यू) x 0.395 ((एच) | ड्राइविंग विधि: | 1/32 कर्तव्य चक्र |
| संचालन तापमान: | -20 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस | भंडारण अस्थायी।: | -30 डिग्री सेल्सियस से + 80 डिग्री सेल्सियस |
| चालक आई.सी: | COG SSD1309Z | वोल्टेज आपूर्ति: | 3वी |
| पिन नंबर: | 31 पिन | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 2 इंच OLED डिस्प्ले मॉड्यूल,OLED डिस्प्ले मॉड्यूल 128x32,I2C 2 इंच पुराना डिस्प्ले; |
||
2" 128x32 इंच ग्राफिक OLED डिस्प्ले SSD1309Z समानांतर SPI I2C इंटरफ़ेस COG के साथ फ्लेक्स के साथ
ओएलईडी 2 ′′ इंच डिस्प्ले, 128x32 ओएलईडी डिस्प्ले विवरण
ऑर्गेनिक लाइट-एमिटिंग डायोड (ओएलईडी) एक नई पीढ़ी की तकनीक है, जो अधिक चुस्त प्रतिक्रिया गति के साथ उज्ज्वल और स्पष्ट छवियां प्रदान करती है।SFOS200TW-12832W-01 OLईडी डिस्प्ले 128 x 32 डॉट्स व्यक्तिगत मोनो रंग से बना है। यह ओएलईडी मॉड्यूल हल्का, कम बिजली और छोटा है, विभिन्न इंटरफेस वैकल्पिक हैं; यह डिफ़ॉल्ट एसपीआई, समानांतर और आई 2 सी इंटरफ़ेस है.
सक्रिय क्षेत्र का आकार मॉड्यूल आयाम के साथ 2 ′′ विकर्ण है55.60 ((W) x 21.80 ((H)मिमी, सक्रिय क्षेत्र का आयाम50.54 (डब्ल्यू) x 12.62 (एच) मिमीइस 2 इंच के ओएलईडी डिस्प्ले में आईसी एसएसडी1309जेड अंतर्निहित है और इसमें उच्च कंट्रास्ट रेशियो 20,000: 1. लॉजिक सप्लाई वोल्टेज 1.65V-3.3V के बीच है, जिसका विशिष्ट मान 3V है।यह चिकित्सा उपकरण जैसे आवेदन के लिए महान है,पीओएस प्रणाली, सफेद सामान, घरेलू अनुप्रयोग, औद्योगिक उपकरण, स्वचालन, ऑडियो/विजुअल डिस्प्ले सिस्टम, व्यक्तिगत देखभाल उपकरण, घरेलू सामान, ऑटोमोबाइल डिस्प्लेगतिशील सूचना प्रदर्शन आदि.
| उत्पाद: | 2 इंच का निष्क्रिय OLED | संकल्पः | 128x32 पिक्सेल का संकल्प |
|---|---|---|---|
| प्रदर्शन मोडः | निष्क्रिय मैट्रिक्स | इंटरफ़ेसः | समानांतर, SPI, IIC वैकल्पिक |
| प्रदर्शन रंगः | सफेद | ऑप्टिक्सः | सभी दृष्टिकोण |
| रूपरेखा डिम.: | 55.60 ((W) X21.80 ((H) X1.45 ((T) मिमी | सक्रिय क्षेत्रः | 50.54 ((W) X 12.62 ((H) मिमी |
| पिक्सेल पिचः | 0.395 (W) X 0.395 ((H) | ड्राइविंग विधिः | 1/32 कार्य चक्र |
| ऑपरेटिंग टेम्पः | -20°C से +70°C | भंडारण तापमानः | -30°C से +80°C तक |
| ड्राइवर आईसीः | COG SSD1309Z | आपूर्ति वोल्टेजः | 3V |
| पिन संख्याः | 31 पिन | अनुपालन: | REACH और RoHS अनुरूप |
पिन परिभाषा
पिन 1, एनसी, कोई कनेक्शन नहीं।
पिन2, वीसीसी, पैनल ड्राइविंग वोल्टेज के लिए बिजली की आपूर्ति।
पिन3, वीसीओएमएच, सीओएम संकेत का वोल्टेज स्तर अनचेक किया गया है।
पिन 4, आईआरईएफ, यह पिन सेगमेंट आउटपुट वर्तमान संदर्भ पिन है।
पिन5~पिन12, डी7-डी0, ये पिन एमसीयू डेटा बस से कनेक्ट करने वाले द्विदिशात्मक डेटा बस हैं। अप्रयुक्त पिन को कम बांधने की सिफारिश की जाती है। जब सीरियल इंटरफ़ेस मोड का चयन किया जाता है, तो इन पिनों को कम करने की सिफारिश की जाती है।D0 सीरियल घड़ी इनपुट होगा: एससीएलके; डी 1 सीरियल डेटा इनपुट होगा: एसडीआईएन और डी 2 को एनसी रखा जाना चाहिए। जब आई 2 सी मोड का चयन किया जाता है, तो डी 2, डी 1 को एक साथ बांधा जाना चाहिए और एसडीएआउट के रूप में कार्य करना चाहिए,अनुप्रयोग में एसडीएइन और डी0 सीरियल घड़ी इनपुट हैSCL.
पिन13, आरडी#, 6800-सीरीज माइक्रोप्रोसेसर के लिए इंटरफेस करते समय, इस पिन का उपयोग सक्षम (ई) संकेत के रूप में किया जाएगा। जब इस पिन को ऊपर खींचा जाता है और चिप का चयन किया जाता है तो पढ़ने / लिखने का संचालन शुरू किया जाता है.जब 8080-माइक्रोप्रोसेसर से कनेक्ट किया जाता है, तो यह पिन रीड (RD#) संकेत प्राप्त करता है। जब इस पिन को LOW खींचा जाता है और चिप का चयन किया जाता है तो रीड ऑपरेशन शुरू हो जाता है। सीरियल इंटरफ़ेस,यह पिन वीएसएस से जुड़ा होना चाहिए.
पिन14, डब्ल्यूआर#, यह एमसीयू इंटरफेस से कनेक्ट करने वाला रीड/राइट कंट्रोल इनपुट पिन है। 6800 सीरीज माइक्रोप्रोसेसर से इंटरफेस करते समय, इस पिन का उपयोग रीड/राइट (आर/डब्ल्यू#) चयन इनपुट के रूप में किया जाएगा।जब यह पिन ऊपर खींचा जाता है पढ़ना मोड किया जाएगा और लिखें मोड जब कम. जब 8080 इंटरफ़ेस मोड, यह पिन लिखें (WR#) इनपुट होगा. डेटा लिखना ऑपरेशन शुरू किया जाता है जब इस पिन नीचे खींचा जाता है और चिप का चयन किया जाता है. जब सीरियल इंटरफ़ेस,यह पिन वीएसएस से जुड़ा होना चाहिए.
पिन15, डी/सी#, डेटा/कमांड डेटा नियंत्रण पिन. कमांड के लिए कम जबकि डेटा के लिए उच्च।
पिन16, RES#, यह पिन रीसेट सिग्नल इनपुट है. जब पिन कम है, चिप का आरंभ निष्पादित किया जाता है. सामान्य संचालन के दौरान इस पिन को उच्च रखें (यानी वीडीडी से कनेक्ट करें).
पिन 17, सीएस #, चिप चयन पिन. सक्रिय कम.
पिन 18, एनसी, कोई कनेक्शन नहीं।
पिन19, बीएस2, एमसीयू बस इंटरफेस चयन पिन.कृपया सेटिंग के विवरण के लिए अनुवर्ती तालिका देखें।
पिन20, बीएस1, एमसीयू बस इंटरफेस चयन पिन। सेटिंग के विवरण के लिए कृपया तालिका का संदर्भ लें।
पिन21, वीडीडी, आईसी के लिए तर्क वोल्टेज आपूर्ति
पिन 22 ~ पिन 29, एनसी, कोई कनेक्शन नहीं।
पिन 30, वीएसएस, ग्राउंड.
पिन 31, एनसी, कोई कनेक्शन नहीं।
ओएलईडी 2 ′′ इंच डिस्प्ले, 128x32 ओएलईडी डिस्प्ले विवरणचित्रण

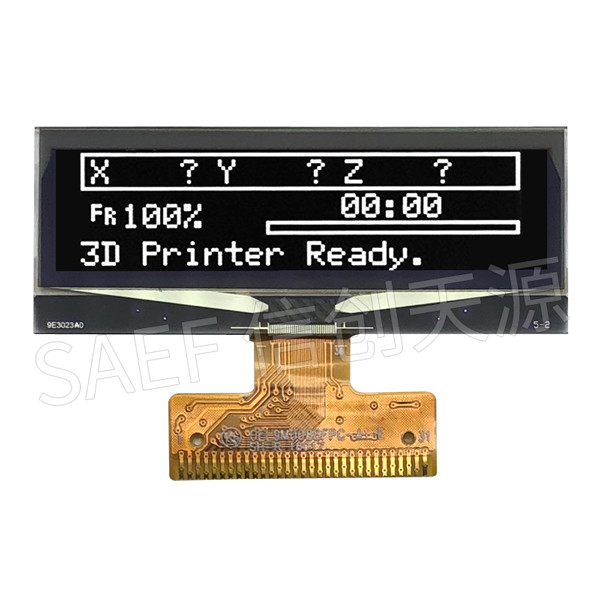

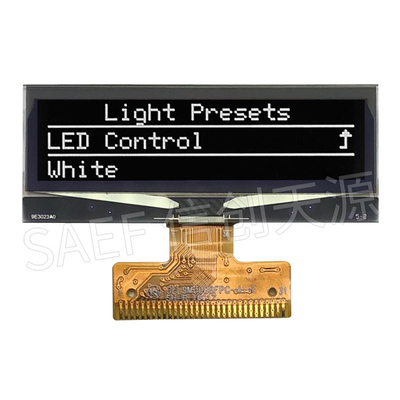

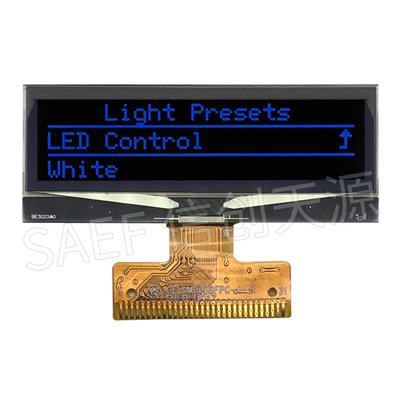

ओएलईडी 2 ′′ इंच डिस्प्ले, 128x32 ओएलईडी डिस्प्ले वास्तविक उत्पाद छवि
