उत्पाद विवरण:
|
| कीवर्ड: | बार प्रकार एलसीडी 3.9 इंच आरजीबी | टच स्क्रीन: | सीटीपी कैपेसिटिव टच पैनल के साथ |
|---|---|---|---|
| संकल्प: | 480x128 | इंटरफेस: | आरजीबी |
| सतह चमक: | 500 सीडी/एम2 (एनआईटी) | पिंस: | 40 पिन |
| देखने की दिशा: | 12:00 | संबंध: | ZIF / प्लगिंग कनेक्टर प्रकार |
| एलईडी जीवनकाल: | 40,000 घंटे | अनुपालन: | पहुंच और RoHS आज्ञाकारी |
| प्रमुखता देना: | बार टाइप टीएफटी एलसीडी मॉड्यूल,3.9 इंच टीएफटी एलसीडी मॉड्यूल,480x128 बार टाइप टीएफटी एलसीडी: |
||
लैंडस्केप 3.9 इंच 480*128 टीएफटी डिस्प्ले,टीएफटी एलसीडीआरजीबी 3.9 इंच
उत्पाद की विशेषताएँ:
1. SF-TO390YH-8960A-CT TFT LCD मॉड्यूल एक 3.9 इंच विकर्ण 480xRGBx128 पूर्ण रंग बार प्रकार TFT मॉड्यूल है।
2. यह मॉड्यूल आरजीबी 24 बिट इंटरफेस का समर्थन करता है।इसका मॉड्यूल आयाम 105.5x40.64x5.28 मिमी और सक्रिय क्षेत्र आकार 95.04x25.34 मिमी है;
3. SF-TO390YH-8960A-CT मॉड्यूल पर ST7282A नियंत्रक के साथ एकीकृत है, और इसकी तर्क आपूर्ति वोल्टेज 2.6V से 3.3V तक है।मॉड्यूल 500cd / m2 (nits) सतह चमक के साथ है, यह एलसीडी डिस्प्ले मॉड्यूल -20 ℃ से तापमान पर काम कर सकता हैसे +70℃.
4. यह 3.9 "टीएफटी एलसीडी प्रतिरोधी टच स्क्रीन और कैपेसिटिव टच स्क्रीन के साथ कस्टम डिज़ाइन हो सकता है।
| सामान्य जानकारी की वस्तु | अंतर्वस्तु |
| एलसीडी डिस्प्ले आकार (विकर्ण) | 3.9 इंच टीएन |
| मॉड्यूल संरचना | टीएफटी डिस्प्ले + पीसीएपी |
| एलसीडी डिस्प्ले प्रकार | टीएफटी/ट्रांसमिसिव |
| एलसीडी डिस्प्ले मोड | आम तौर पर काला |
| अनुशंसित देखने की दिशा | 12 बजे |
| मॉड्यूल आकार (डब्ल्यू × एच × टी) | 105.5x40.64x5.28 मिमी |
| सक्रिय क्षेत्र (डब्ल्यू × एच) | 95.04×25.34 मिमी |
| पिक्सेल की संख्या (रिज़ॉल्यूशन) | 480RGB×128 पिक्सेल |
| पिक्सेल पिच (डब्ल्यू × एच) | 0.135×0.135 मिमी |
| मॉड्यूल इंटरफ़ेस प्रकार | 24 बिट आरजीबी इंटरफ़ेस |
| चालक आईसी | ST7282A |
| रंग संख्या | 16.7M |
| बैकलाइट प्रकार | सफेद एलईडी |
उत्पाद लाभ:
1. बाजार में टीएफटी एलसीडी पैनल का मुख्य पहलू अनुपात 4:3 या 16:9 है।लेकिन कुछ अनुप्रयोगों के लिए, आवश्यक जानकारी प्रदर्शित करने के लिए डिस्प्ले पैनल का बार प्रकार का आकार वर्तमान मुख्यधारा 4:3 या 16:9 से काफी बेहतर होगा।
2. हम 3.9 इंच, 4.6 इंच और 5.2 इंच के आकार सहित बार टाइप टीएफटी (स्ट्रेच्ड बार एलसीडी डिस्प्ले) विभिन्न आकारों की पेशकश करते हैं।विशेष रूप से औद्योगिक अनुप्रयोगों के लिए ग्राहकों की आवश्यकता को पूरा करने के लिए।
3. हम इन बार टाइप टीएफटी से नीचे के रूप में अधिक व्युत्पन्न समाधान विकसित करते हैं: 1- फ्रेम संस्करण विकल्प पर स्क्रू होल के साथ।2- कैपेसिटिव टच पैनल या रेसिस्टिव टच पैनल विकल्प के साथ।3- उच्च चमक संस्करण विकल्प।
4.बैकग्राउंड कलर, ल्यूमिनेंस, व्यूइंग एंगल और इंटेंसिटी आदि का उत्कृष्ट प्रदर्शन प्रदर्शन।
5. -20 . के शीर्ष का व्यापक तापमान℃से +70℃और औद्योगिक अनुप्रयोगों के लिए उच्च गुणवत्ता स्तर।
6. एलसीडी उद्योग में एक ही प्रकार के बीच अच्छी गुणवत्ता के साथ प्रतिस्पर्धी समाधान।
7.स्थापित करने में आसान और बनाए रखने में आसान।
अनुप्रयोग:
इस एलसीडी मॉड्यूल का उपयोग एम्बेडेड सिस्टम, औद्योगिक उपकरण, सुरक्षा और हाथ से पकड़े जाने वाले उपकरणों में किया जा सकता है, जिन्हें उच्च गुणवत्ता और रंगीन छवि में प्रदर्शित करने की आवश्यकता होती है।SAEF बार टाइप TFT-LCD डिस्प्ले औद्योगिक उपकरण, ऑटोमोटिव एप्लिकेशन, सर्वर सिस्टम, POS सिस्टम, डायनेमिक इंफॉर्मेशन डिस्प्ले और विज्ञापन डिस्प्ले के लिए एकदम सही हैं।
लैंडस्केप 3.9 इंच 480*128 टीएफटी डिस्प्ले,टीएफटी एलसीडीआरजीबी 3.9 इंच उत्पाद ड्राइंग

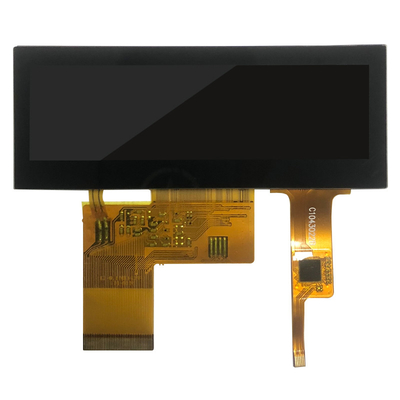

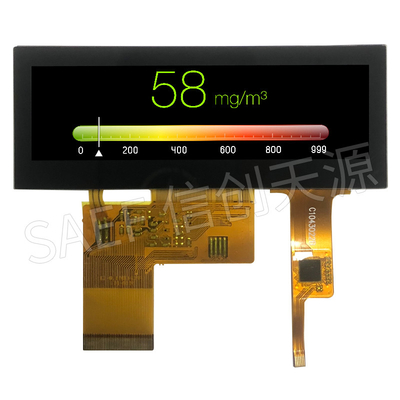

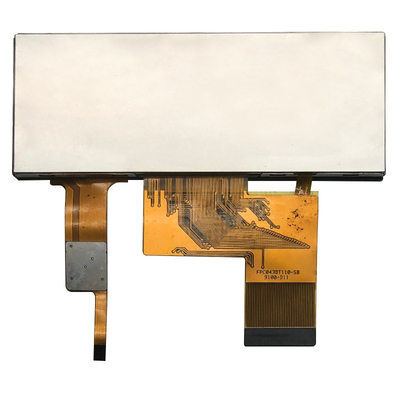

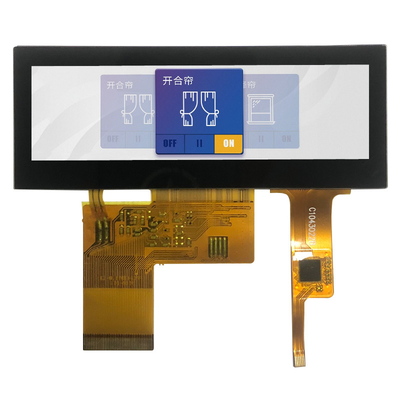

लैंडस्केप 3.9 इंच 480*128 टीएफटी डिस्प्ले,टीएफटी एलसीडीआरजीबी 3.9 इंच उत्पाद छवि
इनपुट/आउटपुट टर्मिनल
पिन1, वीबीएल- बैकलाइट एलईडी कैथोड
पिन2, वीबीएल+ बैकलाइट एलईडी एनोड।
पिन3, जीएनडी सिस्टम ग्राउंड
पिन 4, तर्क संचालन के लिए वीसीसी बिजली की आपूर्ति
पिन 5 ~ 12, आर 0 ~ आर 7 डेटा बस
Pin13 ~ 20, G0 ~ G7 डेटा बस
पिन21~28, बी0~बी7 डेटा बस
पिन29, जीएनडी सिस्टम ग्राउंड
पिन 30, सीएलके पिक्सेल घड़ी संकेत
पिन 31, डीआईएसपी डिस्प्ले ऑन / ऑफ कंट्रोल
पिन 32, एचएसवाईएनसी क्षैतिज सिंक सिग्नल
पिन33, वीएसवाईएनसी वर्टिकल सिंक सिग्नल
Pin34, DEN डेटा सक्षम करें टिप्पणी: आंतरिक खींच कमजोर कम
पिन 35, एनसी कोई कनेक्शन नहीं
पिन36, जीएनडी सिस्टम ग्राउंड
पिन 37, एक्सआर (एनसी) टीपी . का दाहिना ओर संकेत
पिन 38, वाईडी (एनसी) टीपी . का डाउन साइड सिग्नल
Pin39, XL (NC) TP . का बायाँ साइड सिग्नल
Pin40, YU (NC) TP . का अप साइड सिग्नल
