उत्पाद विवरण:
|
| उत्पाद: | 1.54 इंच ईपीडी | संकल्प: | 152x152 डॉट्स रिज़ॉल्यूशन |
|---|---|---|---|
| प्रदर्शन मोड: | सक्रिय मैट्रिक्स इलेक्ट्रोफोरेटिक डिस्प्ले (एएम ईपीडी) | प्रकाशिकी: | सभी दृश्य कोण |
| रूपरेखा मंद।: | 31.80 (एच) × 37.32(वी) ×1.14(डी) मिमी | सक्रिय क्षेत्र: | 27.512 (एच) × 27.512 (वी) मिमी |
| पिक्सेल पिच: | 0.181 ((H) × 0.181 ((V) मिमी | पिन नंबर: | 24 पिन |
| इंटरफेस: | एमसीयू | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 1.5 इंच ई इंक डिस्प्ले,152x152 डॉट्स ई इंक डिस्प्ले,एमसीयू इंटरफेस ई इंक ईपीडी |
||
ई-इंक डिस्प्ले 1.54 इंच, ईपीडी 1.54 इंच स्क्रीन विवरण
एसएईएफ टेक्नोलॉजी एसएफईपीडी154एच-7003ए01 एक सक्रिय मैट्रिक्स इलेक्ट्रोफोरेटिक डिस्प्ले ((एएम ईपीडी) है, जिसमें इंटरफ़ेस और एक संदर्भ प्रणाली डिजाइन है। 1.54 ′′ सक्रिय क्षेत्र में 152x152 पिक्सल होते हैं,और 2-बिट पूर्ण प्रदर्शन क्षमताओं हैमॉड्यूल एक टीएफटी-एर्रे ड्राइविंग इलेक्ट्रोफोरेटिक डिस्प्ले है, जिसमें गेट बफर, स्रोत बफर, एमसीयू इंटरफ़ेस, टाइमिंग कंट्रोल लॉजिक, ऑसिलेटर, डीसी-डीसी, एसआरएएम, एलयूटी, वीसीओएम सहित एकीकृत सर्किट हैं।मॉड्यूल पोर्टेबल इलेक्ट्रॉनिक उपकरणों में इस्तेमाल किया जा सकता है, जैसे इलेक्ट्रॉनिक शेल्फ लेबल (ईएसएल) प्रणाली।
विशेषताएं
◆ 152×152 पिक्सल का डिस्प्ले
◆ 30% से अधिक सफेद प्रतिबिंब
◆ 10 से ऊपर का कंट्रास्ट रेशियो1
◆ अल्ट्रा वाइड व्यूंग
◆ बहुत कम बिजली की खपत
◆ शुद्ध परावर्तक मोड
◆ द्वि-स्थिर डिस्प्ले
◆ अल्ट्रा लो करंट गहरी नींद मोड
◆ चिप डिस्प्ले पर रैम
◆ ऑन-चिप ओटीपी में संग्रहीत तरंगों का आकार
◆ सीरियल परिधीय इंटरफ़ेस उपलब्ध है
◆ ऑन-चिप ऑसिलेटर
◆ वीसीओएम, गेट और सोर्स ड्राइविंग वोल्टेज उत्पन्न करने के लिए ऑन-चिप बूस्टर और नियामक नियंत्रण
◆ बाहरी तापमान सेंसर पढ़ने के लिए I 2C सिग्नल मास्टर इंटरफ़ेस
| सामान्य सूचना का विषय | सामग्री |
| स्क्रीन का आकार | 1.54 इंच |
| प्रदर्शन मोड | सक्रिय मैट्रिक्स ईपीडी |
| प्रदर्शन संकल्प | 152 ((H) × 152 ((V) पिक्सल |
| सक्रिय क्षेत्र | 27.512 (एच) × 27.512 (वी) मिमी |
| पिक्सेल पिच | 0.181 ((H) × 0.181 ((V) |
| पिक्सेल कॉन्फ़िगरेशन | आयत |
| रूपरेखा आयाम | 31.80 (H) × 37.32 ((V × 1.14 ((D) मिमी |
| वजन | 2.7 ग्राम |
| तार्किक आपूर्ति वोल्टेज | 3.0V विशिष्ट |
| ऑपरेशन तापमान | 0°C से +35°C |
| भंडारण तापमान | -25°C से +60°C |
| इंटरफेस | एमसीयू |
| अनुपालन | REACH और RoHS अनुरूप |

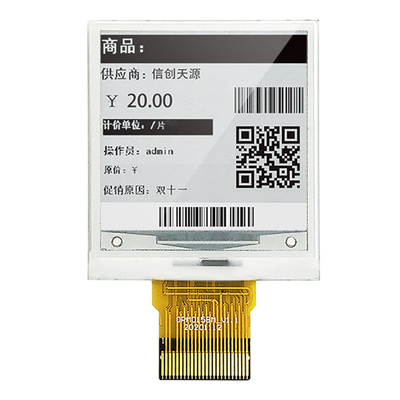

आवेदन
इलेक्ट्रॉनिक शेल्फ लेबल प्रणाली
पिन परिभाषा
पिन1, एनसी अन्य एनसी पिन के साथ कनेक्ट न करें
पिन2, जीडीआर/ओ/एन-चैनल एमओएसएफईटी गेट ड्राइव नियंत्रण
पिन3, आरईएसई / आई / नियंत्रण लूप के लिए वर्तमान सेंसर इनपुट
पिन 4, एनसी अन्य एनसी पिन के साथ कनेक्ट न करें
पिन 5, वीडीएचआर / सी / सकारात्मक स्रोत ड्राइविंग वोल्टेज 1
पिन6, टीएससीएल/ओ/आई2सी डिजिटल तापमान सेंसर के लिए इंटरफ़ेस घड़ी पिन
पिन 7, टीएसडीए/आई/ओ/आई2सी डिजिटल तापमान सेंसर के लिए इंटरफ़ेस डेटा पिन
पिन8, बीएस/आई/बस इंटरफ़ेस चयन पिन
पिन9, BUSYN / O / व्यस्त स्थिति आउटपुट पिन
पिन10, आरएसटीएन/आई/रीसेट सिग्नल इनपुट. सक्रिय कम.
पिन11, डी/सी/आई/डेटा/कमांड कंट्रोल पिन
पिन12, सीएसबी / आई / चिप चयन इनपुट पिन
पिन13, एससीएल / आई / सीरियल क्लॉक पिन (एसपीआई)
पिन 14, एसडीए / आई / सीरियल डेटा पिन (एसपीआई)
पिन15, वीडीडी/पी/इंटरफेस लॉजिक पिन के लिए पावर सप्लाई
पिन16, चिप के लिए वीडीडी / पी / पावर सप्लाई
पिन 17, वीएसएस / पी / ग्राउंड
पिन18, वीडीडीडी / सी / कोर लॉजिक पावर पिन वीडीडीडी को वीडीडी से आंतरिक रूप से विनियमित किया जा सकता है। एक कैपेसिटर को सभी परिस्थितियों में वीडीडीडी और वीएसएस के बीच जोड़ा जाना चाहिए।
पिन19, वीपीपी / पी / ओटीपी प्रोग्रामिंग के लिए बिजली की आपूर्ति
पिन20, वीएसएच / सी / सकारात्मक स्रोत ड्राइविंग वोल्टेज 2
पिन21, वीजीएच / सी / सकारात्मक गेट ड्राइविंग वोल्टेज
पिन22, वीएसएल / सी / नकारात्मक स्रोत ड्राइविंग वोल्टेज
पिन 23, वीजीएल / सी / नकारात्मक गेट ड्राइविंग वोल्टेज
पिन24, वीसीओएम / सी / वीसीओएम ड्राइविंग वोल्टेज
I = इनपुट पिन, O = आउटपुट पिन, I/O = द्वि-दिशात्मक पिन (इनपुट/आउटपुट), P = पावर पिन, C = कैपेसिटर पिन
ई-इंक डिस्प्ले 1.54 इंच, ईपीडी 1.54 इंच उत्पाद चित्रण

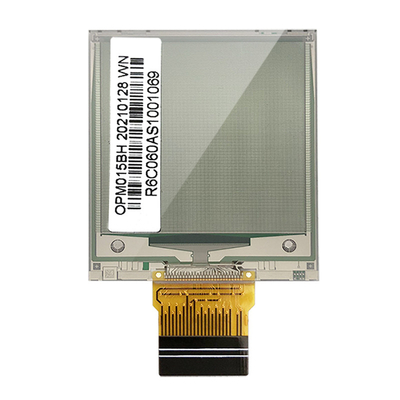

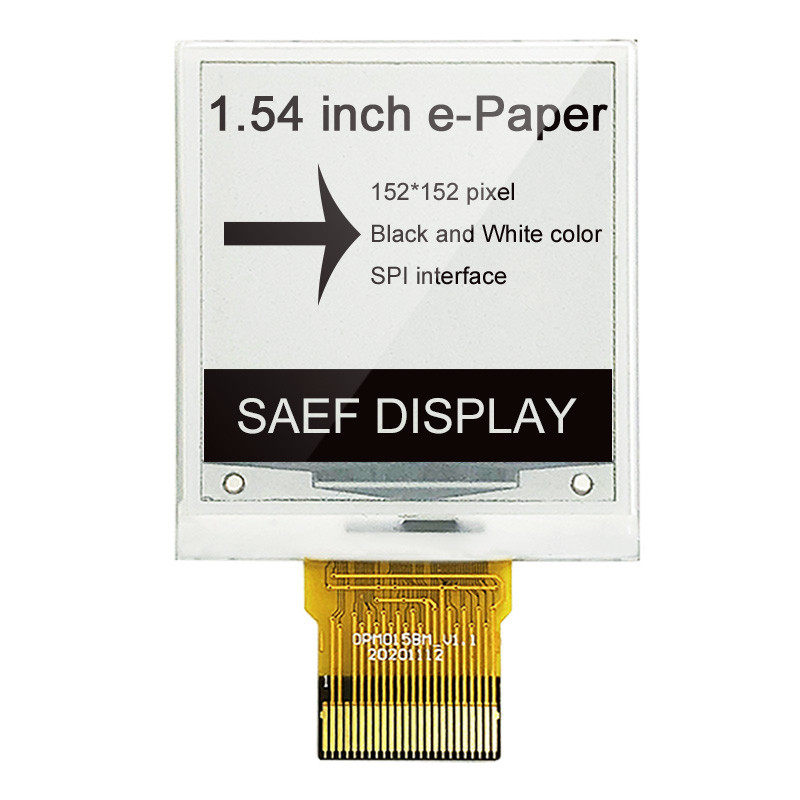

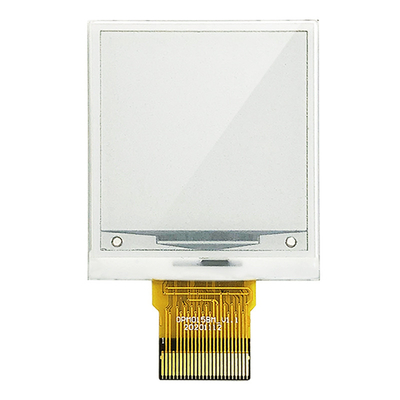

ई-इंक डिस्प्ले 1.54 इंच, ईपीडी 1.54 इंच उत्पाद छवि
