उत्पाद विवरण:
|
| उत्पाद: | ईएसएल डिस्प्ले 2.66 | प्रदर्शन मोड: | सक्रिय मैट्रिक्स इलेक्ट्रोफोरेटिक डिस्प्ले (एएम ईपीडी) |
|---|---|---|---|
| रंग: | काला और सफेद | प्रकाशिकी: | सभी दृश्य कोण |
| रूपरेखा मंद।: | 36.3*71.8*1.14 मिमी | सक्रिय क्षेत्र: | 30.704*60.08 मिमी |
| संचालन तापमान: | 0°C से +50°C | भंडारण अस्थायी।: | -25°C से +60°C |
| पिन नंबर: | 24 पिन | इंटरफेस: | एसपीआई |
| प्रमुखता देना: | मूल्य टैग ईएसएल डिस्प्ले,152x296 डॉट ईएसएल डिस्प्ले,2.66 इंच इलेक्ट्रॉनिक शेल्फ लेबल डिस्प्ले: |
||
ईएसएल डिस्प्ले 2.66 इंच, ई-इंक डिस्प्ले 2.66 इंच विवरण
एसएईएफ टेक्नोलॉजी एसएफईपीडी266एच-7005ए01 एक सक्रिय मैट्रिक्स इलेक्ट्रोफोरेटिक डिस्प्ले ((एएम ईपीडी) है, जिसमें इंटरफ़ेस और संदर्भ प्रणाली डिजाइन है। 2.66 ′′ सक्रिय क्षेत्र में 152x296 पिक्सल होते हैं।मॉड्यूल एक टीएफटी-सरणी ड्राइविंग इलेक्ट्रोफोरेटिक डिस्प्ले है, gate buffer, source buffer, MCU interface, timing control logic, oscillator, DC-DC, SRAM, LUT, VCOM सहित एकीकृत सर्किट के साथ। मॉड्यूल पोर्टेबल इलेक्ट्रॉनिक उपकरणों में इस्तेमाल किया जा सकता है,जैसे इलेक्ट्रॉनिक शेल्फ लेबल (ईएसएल) प्रणाली.
विशेषताएं
152×296 पिक्सल का डिस्प्ले
30% से अधिक सफेद प्रतिबिंब
8 से ऊपर का कंट्रास्ट अनुपातः1
अति-विस्तृत दृश्य कोण
अति कम बिजली की खपत
शुद्ध परावर्तक मोड
द्वि-स्थिर प्रदर्शन
परिदृश्य, चित्र मोड
अल्ट्रा कम करंट गहरी नींद मोड
चिप डिस्प्ले पर रैम
ओटीपी चिप में संग्रहीत तरंगरूप
सीरियल परिधीय इंटरफ़ेस उपलब्ध
️ ऑन-चिप ऑसिलेटर
VCOM, गेट और सोर्स ड्राइविंग वोल्टेज उत्पन्न करने के लिए ऑन-चिप बूस्टर और नियामक नियंत्रण
एक्सटेमल तापमान सेंसर पढ़ने के लिए I 2C सिग्नल मास्टर इंटरफ़ेस
| सामान्य सूचना का विषय | सामग्री |
| स्क्रीन का आकार | 2.66 इंच |
| प्रदर्शन मोड | सक्रिय मैट्रिक्स ईपीडी |
| प्रदर्शन संकल्प | 152 ((H) × 296 ((V) पिक्सल |
| सक्रिय क्षेत्र | 30.704 (एच) ×60.088 (वी) मिमी |
| पिक्सेल पिच | 0.203 ((H) × 0.203 ((V) |
| पिक्सेल कॉन्फ़िगरेशन | आयत |
| रूपरेखा आयाम | 36.3(H) × 71.8(V) × 1.14(D) मिमी |
| वजन | 4.1 ग्राम |
| तार्किक आपूर्ति वोल्टेज | 3.0V विशिष्ट |
| ऑपरेशन तापमान | 0°C से +50°C |
| भंडारण तापमान | -25°C से +60°C |
| इंटरफेस | एसपीआई |
| अनुपालन | REACH और RoHS अनुरूप |
आवेदन
इलेक्ट्रॉनिक शेल्फ लेबल प्रणाली
पिन परिभाषा
पिन1, एनसी अन्य एनसी पिन के साथ कनेक्ट न करें
पिन2, जीडीआर/ओ/एन-चैनल एमओएसएफईटी गेट ड्राइव नियंत्रण
पिन3, आरईएसई / आई / नियंत्रण लूप के लिए वर्तमान सेंसर इनपुट
पिन 4, एनसी अन्य एनसी पिन के साथ कनेक्ट न करें
पिन 5, वीडीएचआर / सी / स्रोत के लिए सकारात्मक स्रोत ड्राइवर वोल्टेज
पिन6, टीएससीएल/ओ/आई2सी डिजिटल तापमान सेंसर के लिए इंटरफ़ेस घड़ी पिन
पिन 7, टीएसडीए/आई/ओ/आई2सी डिजिटल तापमान सेंसर के लिए इंटरफ़ेस डेटा पिन
पिन 8, बीएस/आई/बस इंटरफेस चयन पिन (नोट 5-4)
पिन9, BUSYN / O / व्यस्त स्थिति आउटपुट पिन (नोट 5-3)
पिन10, आरएसटीएन/आई/रीसेट सिग्नल इनपुट. सक्रिय कम.
पिन11, डी/सी/आई/डेटा/कमांड कंट्रोल पिन (नोट 5-2)
पिन12, सीएसबी / आई / चिप चयन इनपुट पिन (नोट 5-1)
पिन13, एससीएल / आई / सीरियल क्लॉक पिन (एसपीआई)
पिन 14, एसडीए / आई / सीरियल डेटा पिन (एसपीआई)
पिन15, वीडीडीआईओ/पी/इंटरफेस लॉजिक पिन के लिए पावर सप्लाई। इसे वीडीडी से जोड़ा जाना चाहिए
पिन16, चिप के लिए वीडीडी / पी / पावर सप्लाई
पिन 17, जीएनडी / पी / ग्राउंड
पिन18, वीडीडीडी / सी / कोर लॉजिक पावर पिन वीडीडीडी को वीडीडी से आंतरिक रूप से विनियमित किया जा सकता है। एक कैपेसिटर को सभी परिस्थितियों में वीडीडीडी और वीएसएस के बीच जोड़ा जाना चाहिए।
पिन19, वीपीपी / पी / ओटीपी प्रोग्रामिंग के लिए बिजली की आपूर्ति
पिन20, वीएसएच / सी / सकारात्मक स्रोत ड्राइविंग वोल्टेज 2
पिन21, वीजीएच / सी / सकारात्मक गेट ड्राइविंग वोल्टेज
पिन22, वीएसएल / सी / नकारात्मक स्रोत ड्राइविंग वोल्टेज
पिन 23, वीजीएल / सी / नकारात्मक गेट ड्राइविंग वोल्टेज
पिन24, वीसीओएम / सी / वीसीओएम ड्राइविंग वोल्टेज
I = इनपुट पिन, O = आउटपुट पिन, I/O = द्वि-दिशात्मक पिन (इनपुट/आउटपुट), P = पावर पिन, C = कैपेसिटर पिन
नोट 5-1: यह पिन चिप चयन इनपुट है जो एमसीयू से जुड़ता है। चिप केवल एमसीयू संचार के लिए सक्षम है जब सीएसबी को नीचे खींचा जाता है।
नोट 5-2: यह पिन 4-वायर एसपीआई मोड में एमसीयू से कनेक्ट करने वाला डेटा/कमांड कंट्रोल पिन है। जब पिन को ऊपर खींचा जाता है, तो एसडीए पर डेटा को डेटा के रूप में व्याख्या की जाएगी। जब पिन को नीचे खींचा जाता है,एसडीए पर डेटा आदेश के रूप में व्याख्या की जाएगी.
नोट 5-3: यह पिन व्यस्त स्थिति आउटपुट पिन है. जब व्यस्त उच्च है, चिप के संचालन में बाधा नहीं होनी चाहिए, आदेश नहीं भेजा जाना चाहिए, उदाहरण के लिए,चिप व्यस्त पिन उच्च जब डाल देंगे - आउटपुट प्रदर्शन तरंग रूप - ओटीपी के साथ प्रोग्रामिंग - डिजिटल तापमान सेंसर के साथ संवाद
नोट 5-4: बस इंटरफेस चयन पिन
बीएस स्टेट एमसीयू इंटरफेस
एल 4-लाइन सीरियल परिधीय इंटरफ़ेस (एसपीआई)
एच 3-लाइन सीरियल परिधीय इंटरफ़ेस (एसपीआई) - 9 बिट एसपी
ईएसएल डिस्प्ले 2.66 इंच, ई-इंक डिस्प्ले 2.66 इंच उत्पाद ड्राइंग

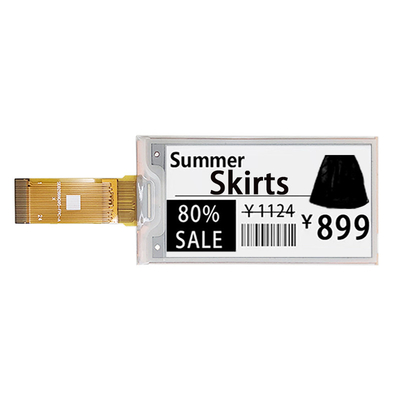

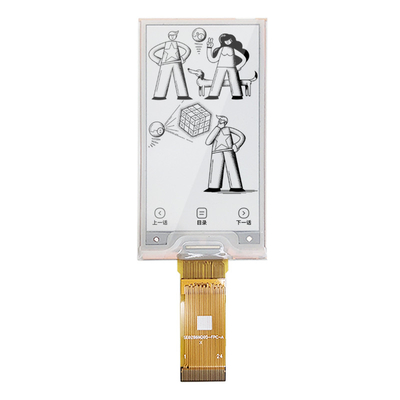

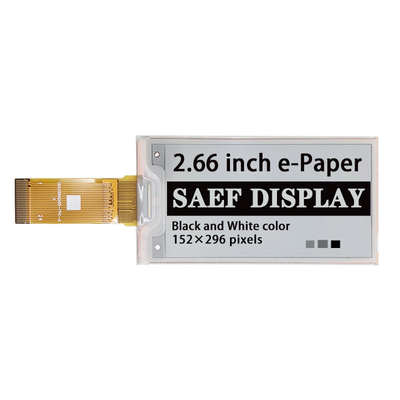

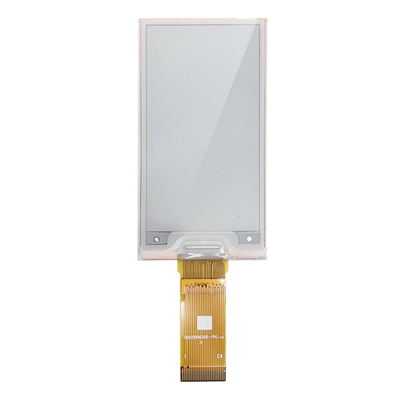

ईएसएल डिस्प्ले 2.66 इंच, ई-इंक डिस्प्ले 2.66 इंच उत्पाद छवि
नोट्स:
1विशिष्ट शक्ति को क्षैतिज 2 ग्रे स्केल पैटर्न से ऊर्ध्वाधर 2 ग्रे स्केल पैटर्न में निम्न संक्रमण के साथ मापा जाता है (चित्र 6-2)
2. गहरी नींद की शक्ति जब पैनल नियंत्रक गहरी नींद मोड में है खपत शक्ति है.
3सूचीबद्ध विद्युत/ऑप्टिकल विशेषताओं को केवल SAEF द्वारा प्रदान किए गए नियंत्रक और तरंग रूप के तहत गारंटी दी जाती है।
