उत्पाद विवरण:
|
| उत्पाद: | ईपीडी 2.13" | संकल्प: | 122x250 डॉट्स रिज़ॉल्यूशन |
|---|---|---|---|
| प्रदर्शन मोड: | सक्रिय मैट्रिक्स इलेक्ट्रोफोरेटिक डिस्प्ले (एएम ईपीडी) | प्रकाशिकी: | सभी दृश्य कोण |
| रूपरेखा मंद।: | 29.2 ((H) x59.2 ((V) x1.0 ((D) मिमी | सक्रिय क्षेत्र: | 23.705(एच)x48.55(वी) मिमी |
| संचालन तापमान: | 0°C से +50°C | भंडारण अस्थायी।: | -25°C से +60°C |
| पिन नंबर: | 24 पिन | इंटरफेस: | एसपीआई |
| प्रमुखता देना: | 122x250 डॉट्स इलेक्ट्रॉनिक पेपर डिस्प्ले,2.13 इंच इलेक्ट्रॉनिक पेपर डिस्प्ले,पहुंच ई इंक डिस्प्ले पैनल |
||
3 रंग ईपीडी 2.13 इंच स्क्रीन,2.13" ई-इंक ईएसएल डिस्प्ले विवरण
एसएईएफ टेक्नोलॉजी एसएफईपीडी213बीडब्ल्यूआर-7018ए01 एक 3-रंग 2.13 ′′ एचआर ए-एसआई, सक्रिय मैट्रिक्स टीएफटी, इलेक्ट्रॉनिक पेपर डिस्प्ले (ईपीडी) पैनल है।पैनल में इतना उच्च संकल्प (131dpi) है कि यह आसानी से ठीक पैटर्न प्रदर्शित करने में सक्षम हैअपनी द्वि-स्थिर प्रकृति के कारण, ईपीडी पैनल को अद्यतन करने के लिए बहुत कम शक्ति की आवश्यकता होती है और छवि बनाए रखने के लिए कोई शक्ति की आवश्यकता नहीं होती है।
विशेषताएं
1. a-Si TFT सक्रिय मैट्रिक्स इलेक्ट्रॉनिक पेपर डिस्प्ले (EPD)
2. तीन रंगों का समर्थनः सफेद, काला, लाल
3संकल्पः 250 x 122
4. अल्ट्रा-लो पावर खपत
5सुपर वाइड व्यूइंग एंगल - लगभग 180°
6अति पतला और हल्का
7. एसपीआई इंटरफ़ेस
8. RoHS अनुरूप
| सामान्य सूचना का विषय | सामग्री |
| स्क्रीन का आकार |
2.13 इंच |
| प्रदर्शन मोड | सक्रिय मैट्रिक्स ईपीडी |
| प्रदर्शन संकल्प | 122 ((H) × 250 ((V) पिक्सेल |
| सक्रिय क्षेत्र | 23.705 ((H) x48.55 ((V) मिमी |
| पिक्सेल पिच | 0.194.3 x 0.194.2 ((131dpi) |
| एफपीएल (फ्रंट प्लेन लेमिनेट) | स्पेक्ट्रा रेड 2.0 |
| रूपरेखा आयाम | 29.2 ((H) x59.2 ((V) x1.0 ((D) मिमी |
| वजन | 4.1 ग्राम |
| तार्किक आपूर्ति वोल्टेज | 3.0V विशिष्ट |
| ऑपरेशन तापमान | 0°C से +50°C |
| भंडारण तापमान | -25°C से +60°C |
| इंटरफेस | एसपीआई |
| अनुपालन | REACH और RoHS अनुरूप |
आवेदन
इलेक्ट्रॉनिक शेल्फ लेबल प्रणाली
पिन परिभाषा
पिन1, एनसी कनेक्टेड नहीं
पिन2, जीडीआर/ओ/पावर एमओएसएफईटी ड्राइवर नियंत्रण, यह पिन एन-चैनल एमओएसएफईटी गेट ड्राइव नियंत्रण है।
पिन3, RESE/I/Booster नियंत्रण इनपुट, यह पिन नियंत्रण लूप के लिए वर्तमान संवेदन इनपुट है।
पिन 4, एनसी अन्य एनसी पिन के साथ कनेक्ट न करें
पिन 5, वीडीएचआर/सी/कैंपेसिटर. यह पिन पॉजिटिव गेट ड्राइविंग वोल्टेज और वीएसएच2 के लिए पावर सप्लाई पिन है। एक स्थिर करने वाले कैंपेसिटर को वीएसएच2 और जीएनडी के बीच जोड़ा जाना चाहिए।
पिन6, टीएससीएल/ओ/आई2सी डिजिटल तापमान सेंसर के लिए इंटरफ़ेस घड़ी पिन
पिन 7, टीएसडीए/आई/ओ/आई2सी डिजिटल तापमान सेंसर के लिए इंटरफ़ेस डेटा पिन
पिन 8, बीएस/आई/वीएसएस, यह पिन पैनल इंटरफ़ेस सेट कर रहा है.
पिन9, BUSYN/O/Device Busy Signal, यह पिन व्यस्त स्थिति आउटपुट पिन है. जब व्यस्त उच्च है, चिप के संचालन में बाधा नहीं होनी चाहिए, और कमांड नहीं भेजी जानी चाहिए.
पिन10, आरएसटीएन/आई/सिस्टम रीसेट, यह पिन रीसेट सिग्नल इनपुट है. सक्रिय कम.
पिन11, डी/सी/आई/यह पिन डेटा/कमांड कंट्रोल है
पिन12, सीएसबी / आई / यह पिन चिप का चयन है।
पिन13, एससीएल/आई/सीरियल संचार घड़ी इनपुट
पिन14, एसडीए/आई/सीरियल संचार डेटा इनपुट/आउटपुट.
पिन15, वीडीडीआईओ/पी/इंटरफेस लॉजिक पिन और आई/ओ के लिए पावर। इसे वीसीआई से जोड़ा जाना चाहिए।
पिन16, वीसीआई / पी / चिप के लिए बिजली की आपूर्ति
पिन 17, जीएनडी / पी / ग्राउंड
पिन18, वीडीडीडी/सी/आंतरिक नियामक आउटपुट वीडीडी और जीएनडी के बीच एक कैपेसिटर को जोड़ा जाना चाहिए।
पिन19, वीपीपी / पी / ओटीपी प्रोग्रामिंग के लिए बिजली की आपूर्ति
पिन20, वीएसएच/सी/यह पिन सकारात्मक स्रोत ड्राइविंग वोल्टेज है। एक स्थिर करने वाला कैपेसिटर वीएसएच और जीएनडी के बीच जुड़ा होना चाहिए।
पिन21, वीजीएच/सी/ए स्थिर करने वाला संधारित्र वीजीएच और जीएनडी के बीच जोड़ा जाना चाहिए।
पिन22, वीएसएल/सी/ यह पिन नकारात्मक स्रोत ड्राइविंग वोल्टेज और वीसीओएम के लिए पावर सप्लाई पिन है। वीएसएल और जीएनडी के बीच एक स्थिर करने वाला कैपेसिटर जोड़ा जाना चाहिए।
पिन23, वीजीएल/सी/ए स्थिर करने वाला संधारित्र वीजीएल और जीएनडी के बीच जोड़ा जाना चाहिए।
पिन24, वीसीओएम / सी / यह पिन वीसीओएम ड्राइविंग वोल्टेज है वीसीओएम और जीएनडी के बीच एक स्थिर करने वाला कैपेसिटर जोड़ा जाना चाहिए।
3 रंग ईपीडी 2.13 इंच स्क्रीन,2.13" ई-इंक ईएसएल डिस्प्लेचित्रण

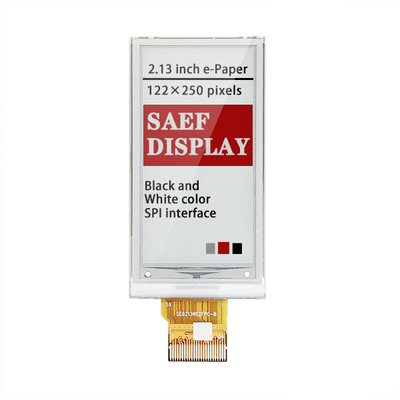

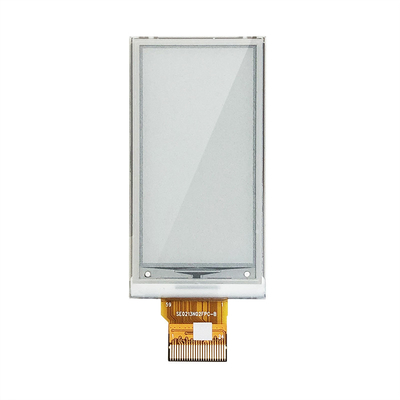

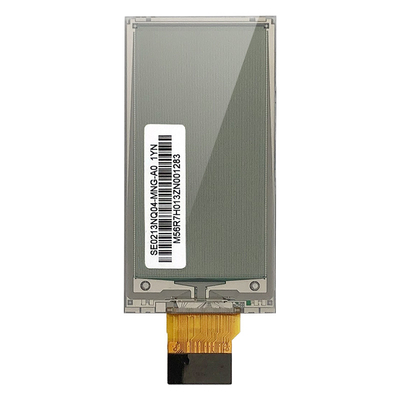

3 रंग ईपीडी 2.13 इंच स्क्रीन,2.13" ई-इंक ईएसएल डिस्प्लेउत्पाद छवि
