उत्पाद विवरण:
|
| उत्पाद: | 3.12 इंच निष्क्रिय ओएलईडी | संकल्प: | 256x64 पिक्सल का संकल्प |
|---|---|---|---|
| इंटरफेस: | समानांतर, एसपीआई वैकल्पिक | रंग प्रदर्शित करें: | सफेद पीला |
| प्रकाशिकी: | सभी दृश्य कोण | प्रदर्शन मोड: | निष्क्रिय मैट्रिक्स |
| रूपरेखा मंद।: | 88.00 (डब्ल्यू) x27.80 (एच) | चालक आई.सी: | एसएसडी1322 |
| सक्रिय क्षेत्र: | 76.78 (W) x 19.18 (H) | पिक्सेल पिच: | 0.30 (डब्ल्यू) x 0.30 (एच) |
| संचालन तापमान: | -40 डिग्री सेल्सियस से + 80 डिग्री सेल्सियस | भंडारण अस्थायी।: | -40 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस |
| वोल्टेज आपूर्ति: | 2.4 - 3.5 वी | पिन नंबर: | 30 पिन |
| आईसी पैकेज का प्रकार: | सीओएफ | मॉड्यूल कनेक्शन प्रकार: | प्लग-इन कनेक्शन |
| कर्तव्य: | 1/64 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 3.12 OLED डिस्प्ले मॉड्यूल,256*64 डॉट्स OLED डिस्प्ले मॉड्यूल,समानांतर OLED डिस्प्ले मॉड्यूल |
||
UG-5664ASWEF013.12" 256*64 डॉट्स OLED डिस्प्ले मॉड्यूल SPI/पैरेलल/I2C इंटरफेस के साथप्रदर्शन विवरण
ऑर्गेनिक लाइट-एमिटिंग डायोड (ओएलईडी) एक अगली पीढ़ी की तकनीक है जो उज्ज्वल, स्पष्ट छवियों और अधिक चुस्त प्रतिक्रियाओं को सक्षम करती है। यह ओएलईडी 3.12 इंच का मॉडल UG-5664ASWEF01 OLED डिस्प्ले 256 x 64 डॉट्स व्यक्तिगत आरमोनोक्रोम से बना हैयह ओएलईडी मॉड्यूल हल्का है, कम बिजली की खपत, छोटा आकार है, और इसमें विभिन्न इंटरफ़ेस विकल्प हैं; यह डिफ़ॉल्ट एसपीआई, समानांतर और आई 2 सी इंटरफ़ेस है।
सक्रिय क्षेत्र के आयाम 3.12 इंच विकर्ण हैं, मॉड्यूल के आयाम 88.00 (डब्ल्यू) x 27.80 (एच) मिमी हैं, और सक्रिय क्षेत्र के आयाम 76.78 (डब्ल्यू) x 19.18 (एच) मिमी हैं। यह 3.12 इंच के ओएलईडी डिस्प्ले में एक अंतर्निहित आईसी एसएसडी1322 और 20 का उच्च कंट्रास्ट अनुपात है,000:1. तर्क आपूर्ति वोल्टेज रेंज 2.4V-2.6V है, 2.5V के एक विशिष्ट मूल्य के साथ। यह चिकित्सा उपकरण, पीओएस सिस्टम, सफेद सामान, घरेलू अनुप्रयोगों,औद्योगिक उपकरण, स्वचालन, ऑडियो-विजुअल डिस्प्ले सिस्टम, व्यक्तिगत देखभाल उपकरण, घरेलू सामान, ऑटोमोबाइल डिस्प्ले, गतिशील सूचना डिस्प्ले और बहुत कुछ।
विशेषताएं
इस 3.12 इंच के ओएलईडी डिस्प्ले में +25 डिग्री सेल्सियस पर 10 माइक्रोसेकंड का तेज प्रतिक्रिया समय है।
इस 3.12 इंच के 256x64 OLED उत्पाद में "175 डिग्री तक" एक अनंत देखने का कोण है।
इस 3.12" समानांतर, SPI OLED उत्पाद में बहुत पतली मोटाई है।
यह 3.12 इंच का सफेद/पीला ओएलईडी उत्पाद प्रदर्शित होने पर बैकलिट होने की आवश्यकता नहीं है, और यह स्वयं-प्रकाशित है।
इस 3.12 इंच के मोनो ओएलईडी उत्पाद में उच्च चमक है और इस उत्पाद में 2000 तक का कंट्रास्ट अनुपात हैः1.
इस 3.12 ओएलईडी 256x64 उत्पाद में एक अल्ट्रा-वाइड ऑपरेटिंग तापमान रेंज "-40 °C ~ 85 °C" है।
इस SPI 3.12 इंच के OLED उत्पाद में कम बिजली की खपत है - CO2 उत्सर्जन को कम करना।
| उत्पाद: | 3.12 इंच निष्क्रिय OLED |
| संकल्पः | 256x64 पिक्सेल का संकल्प |
| इंटरफ़ेसः | समानांतर, एसपीआई वैकल्पिक |
| प्रदर्शन मोडः | निष्क्रिय मैट्रिक्स |
| प्रदर्शन रंगः | सफेद, पीला |
| ऑप्टिक्सः | सभी दृष्टिकोण |
| सक्रिय क्षेत्रः | 76.78 (W) X 19.18 (H) |
| रूपरेखा डिम.: | 88.00 (W) X27.80 (H) |
| पिक्सेल पिचः | 0.30 (डब्ल्यू) X 0.30 (एच) |
| ऑपरेटिंग टेम्पः | -40°C से +80°C तक |
| भंडारण तापमानः | -40°C से +85°C तक |
| आपूर्ति वोल्टेजः | 2.4 - 3.5V |
| मॉड्यूल कनेक्टिंग प्रकारः | प्लग-इन कनेक्शन |
| ड्राइवर आईसीः | एसएसडी1322 |
| पिन संख्याः | 30 पिन |
| आईसी पैकेज प्रकारः | सीओएफ |
| कर्तव्य: | 1/64 |
| अनुपालन: | REACH और RoHS अनुरूप |

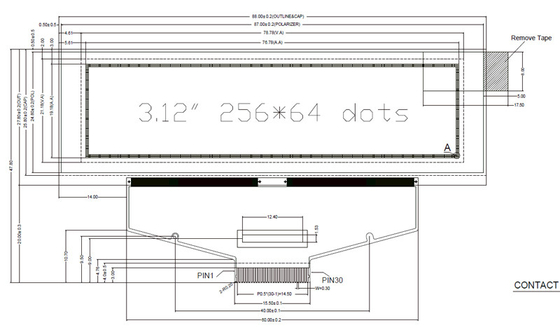

UG-5664ASWEF01 3.12 "इंच 256x64 पिक्सेल रिज़ॉल्यूशन COF OLED डिस्प्ले SSD1322 समानांतर SPI IIइंटरफेस ड्राइंग के साथ
डीसी विशेषताएं
जब तक अन्यथा निर्दिष्ट न हो, वीएसएस के लिए संदर्भित वोल्टेज; वीडीडी =2.5V, वीसीआई =2.8V, वीसीसी =12.0V, आईआरईएफ = 10uA,
(Ta = 22±3°C, 60±10% आरएच)
एसी विशेषताएं
शर्तेंःवीएसएस के संदर्भ में वोल्टेज, वीडीडी=2.4 से 2.6 वीवीसीआई=2.4 से 3.5 वी, टीए = 25 सी
नोटः
(1) FOSC आंतरिक ऑसिलेटर के आवृत्ति मान के लिए है और मूल्य को मापा जाता है जबcommand B3h A[7:4] डिफ़ॉल्ट मान में है।
(2) D: विभाजित अनुपात (डिफ़ॉल्ट मान = 2) K: प्रति पंक्ति अवधि में प्रदर्शित घड़ियों की संख्या (डिफ़ॉल्ट मान = 138)
विवरण के लिए कृपया (सेट डिस्प्ले क्लॉक डिवाइड रेशियो/ऑसिलेटर फ्रीक्वेंसी, B3h) देखें।
इलेक्ट्रो-ऑप्टिकल विशेषताएं
नीचे दिए गए सभी आंकड़े स्थिति (Ta = 22±3°C,60±10%RH) पर आधारित हैं।

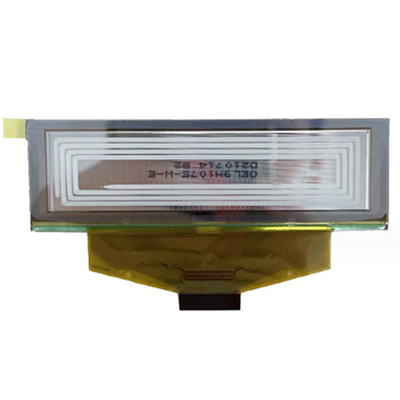

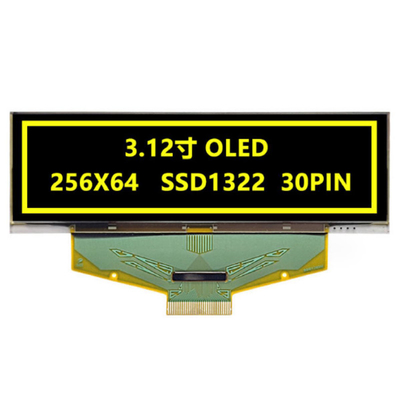

UG-5664ASWEF01 3.12 "इंच 256x64 पिक्सेल रिज़ॉल्यूशन COF OLED डिस्प्ले SSD1322 समानांतर SPI IIinterface के साथ उत्पाद छवि
SAEF टेक्नोलॉजी एक पेशेवर OLED मॉड्यूल आपूर्तिकर्ता है
हम मानक निष्क्रिय मैट्रिक्स ओएलईडी (पीएमओएलईडी) / ओएलईडी डॉट मैट्रिक्स डिस्प्ले और कस्टम डिजाइन कैरेक्टर ओएलईडी मॉड्यूल, ग्राफिक ओएलईडी डिस्प्ले और ओएलईडी डिस्प्ले पैनल की एक विस्तृत श्रृंखला प्रदान करते हैं।यांत्रिक संरचना में चिप ऑन बोर्ड (सीओबी) शामिल है, चिप ऑन ग्लास (सीओजी), और टीएबी (टेप ऑटोमेटेड बॉन्ड्ड) प्रकार। ग्राहक एसटीएन एलसीडी से ओएलईडी डिस्प्ले तक आसानी से एप्लिकेशन अपग्रेड कर सकते हैं। एसएईएफ ओएलईडी मॉड्यूल सभी महत्वपूर्ण लाभों के साथ हैं।:
· तेजी से प्रतिक्रिया समय +25 °C पर 10 μsec.
· अनलिमिटेड देखने का कोण 175 डिग्री तक
· पतला ∙ कोई बैकलाइट की जरूरत नहीं, स्व-प्रकाशित
उच्च चमक
· उच्च कंट्रास्ट अनुपात 10 तक000∙
· व्यापक संचालन तापमान -40 °C ~ 80 °C
· कम बिजली की खपत
एसएईएफ टेक्नोलॉजी के ग्राफिक ओएलईडी डिस्प्ले तीन यांत्रिक संरचनाओं में उपलब्ध हैं जिनमें सीओबी, सीओजी और टीएबी निष्क्रिय मैट्रिक्स तकनीक शामिल है।50x16 OLED ग्राफिक डिस्प्ले में उपलब्ध ग्राफिक मोनोक्रोम OLED रिज़ॉल्यूशन, 64x128 OLED, 100x16 OLED, 100x32 ग्राफिक OLED, 200x16 ग्राफिक OLED, OLED 128x32, OLED डिस्प्ले 128x64, OLED 128x128, और 256x64 OLED डिस्प्ले।एसएईएफ उत्पाद श्रृंखला में ग्राफिक ओएलईडी डिस्प्ले में ऑनबोर्ड कंट्रोलर और इंटरफेस शामिल हैं समानांतर, धारावाहिक, और I2C OLED, SPI OLED. इन OLED डिस्प्ले मॉड्यूल में रिज़ॉल्यूशन/रंग के आधार पर 3V, या 5V का वोल्टेज चलाया जाता है।
एसएईएफ ओएलईडी डिस्प्ले मॉड्यूल की एक विस्तृत श्रृंखला प्रदान करता है, जिसमें 0.42 "से 5.5" ओएलईडी, जैसे 0.42" माइक्रो ओएलईडी डिस्प्ले, 0.49" ओएलईडी डिस्प्ले, 0.5" ओएलईडी डिस्प्ले, 0.54" ओएलईडी डिस्प्ले, 0.66" मिनी ओएलईडी डिस्प्ले,0.69" OLED, 0.77" OLED डिस्प्ले, 0.87" OLED डिस्प्ले मॉड्यूल0.91" OLED डिस्प्ले, 0.95" OLED, 0.96" OLED डिस्प्ले, 1.5" OLED डिस्प्ले, 2" OLED, 2.4" OLED, 2.7" OLED डिस्प्ले, 3.12" OLED डिस्प्ले, 5.5" OLED डिस्प्ले, और कस्टम डिजाइन समाधान।
