उत्पाद विवरण:
|
| उत्पाद: | 2.42 इंच OLED | संकल्प: | 128 x 64 बिंदु रिज़ॉल्यूशन |
|---|---|---|---|
| कांच का प्रकार: | OLED (ऑर्गेनिक लाइट एमिटिंग डायोड) | प्रकाशिकी: | सभी देखने के कोण 80/80/80/80 |
| इंटरफेस: | I2C, SPI, 6800, 8080 वैकल्पिक | रूपरेखा मंद।: | 60.50 × 73.00 × 2.00 मिमी (पोलराइज़र सहित) |
| सक्रिय क्षेत्र: | 55.01 × 27.49 मिमी | पिक्सेल पिच: | 0.43 × 0.43 (मिमी) |
| संचालन तापमान: | -40 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस | भंडारण अस्थायी।: | -40 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस |
| पिन नंबर: | 24 पिन | नियंत्रक: | एसएसडी 1309 या समकक्ष |
| चलाने का तरीका: | 1/64 कार्य चक्र | कनेक्टर: | दांता + एफपीसी |
| इसके विपरीत अनुपात: | 2000 : 1 (डार्क रूम कंट्रास्ट) | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 2.42 इंच का PMOLED डिस्प्ले,I2C/SPI PMOLED डिस्प्ले |
||
2.42 इंच PMOLED डिस्प्ले UG-2864ASWPG01 मॉड्यूल, SSD1309, I2C/SPI 6800/8080 इंटरफ़ेस
2.42 इंच OLED डिस्प्ले, 2.42 इंच OLED 128x64 विवरण
SAEF प्रौद्योगिकी UG-2864ASWPG01 एक2.42" OLED डिस्प्ले. यह COG OLED संरचना के साथ 128x64 पिक्सेल से बना है।UG-2864ASWPG012.42 इंच का OLED डिस्प्ले SSD1309 IC में निर्मित है, यह 6800, 8080, SPI और I2C इंटरफेस के माध्यम से संवाद करता है। ये OLED COG मॉड्यूल अल्ट्रा पतले हैं,हल्के वजन और कम बिजली की खपत जो हैंडहेल्ड उपकरणों के लिए बहुत अच्छा है, मीटर, स्मार्ट ग्रिड, आईओटी आदि।
OLED मॉड्यूल -40°C से +70°C के तापमान पर काम कर सकता है; इसका भंडारण तापमान -40°C से +85°C तक होता है।
एसएईएफ टेक्नोलॉजी के ग्राफिक ओएलईडी डिस्प्ले तीन यांत्रिक संरचनाओं में उपलब्ध हैं जिनमें सीओबी, सीओजी और टीएबी निष्क्रिय मैट्रिक्स तकनीक शामिल है।50x16 OLED ग्राफिक डिस्प्ले में उपलब्ध ग्राफिक मोनोक्रोम OLED रिज़ॉल्यूशन, 64x128 OLED, 100x16 OLED, 100x32 ग्राफिक OLED, 200x16 ग्राफिक OLED, OLED 128x32, OLED डिस्प्ले 128x64, OLED 128x128, और 256x64 OLED डिस्प्ले।एसएईएफ उत्पाद श्रृंखला में ग्राफिक ओएलईडी डिस्प्ले में ऑनबोर्ड कंट्रोलर और इंटरफेस शामिल हैं समानांतर, धारावाहिक, और I2C OLED, SPI OLED. इन OLED डिस्प्ले मॉड्यूल में रिज़ॉल्यूशन/रंग के आधार पर 3V, या 5V का वोल्टेज चलाया जाता है।
एसएईएफ ओएलईडी डिस्प्ले मॉड्यूल की एक विस्तृत श्रृंखला प्रदान करता है, जिसमें 0.49 "से 5.5" ओएलईडी, जैसे 0.49" माइक्रो ओएलईडी डिस्प्ले, 0.66" मिनी ओएलईडी डिस्प्ले, 0.69" ओएलईडी, 0.91" ओएलईडी डिस्प्ले, 0.95" ओएलईडी, 0.96" OLED डिस्प्ले, 1.5" OLED डिस्प्ले, 2" OLED, 2.4" OLED, 2.7" OLED डिस्प्ले, 5.5" OLED डिस्प्ले, और कस्टम डिजाइन समाधान।
| उत्पाद: | 2.42 इंच OLED | संकल्पः | 128 X 64 डॉट्स रिज़ॉल्यूशन |
|---|---|---|---|
| कांच का प्रकार: | OLED (ऑर्गेनिक लाइट इमिटिंग डायोड) | ऑप्टिक्सः |
सभी दृष्टिकोण (80/80/80/80) |
| इंटरफ़ेसः | I2C, SPI, 6800, 8080 वैकल्पिक | रूपरेखा डिम.: |
60.50 × 73.00 × 2.00 मिमी (पोलराइज़र सहित) |
| सक्रिय क्षेत्रः | 55.01 × 27.49 मिमी | पिक्सेल पिचः | 0.43 × 0.43 मिमी |
| ऑपरेटिंग टेम्पः | -40°C से +70°C तक | भंडारण तापमानः | -40°C से +85°C तक |
| पिन संख्याः | 24 पिन | नियंत्रक: | एसएसडी 1309 या समकक्ष |
| ड्राइव मोडः | 1/64 काम का चक्र | कनेक्टरः | सीओजी+एफपीसी |
| कंट्रास्ट अनुपातः |
2000: 1 (अंधेरे कमरे के विपरीत) |
अनुपालन: | REACH और RoHS अनुरूप |
2.42 इंच PMOLED डिस्प्ले UG-2864ASWPG01 मॉड्यूल, SSD1309, I2C/SPI 6800/8080 इंटरफ़ेस
चित्रण
2.42 इंच PMOLED डिस्प्ले UG-2864ASWPG01 मॉड्यूल, SSD1309, I2C/SPI 6800/8080 इंटरफ़ेस

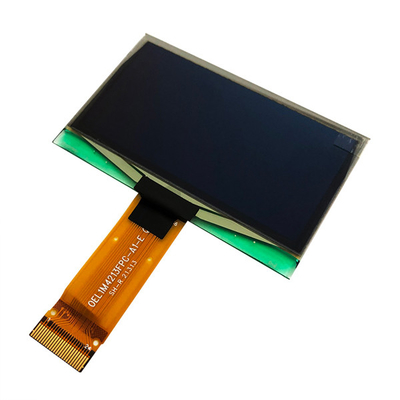

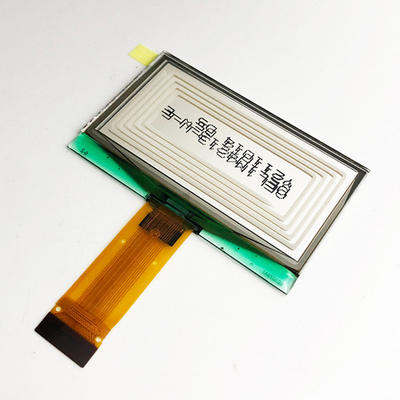

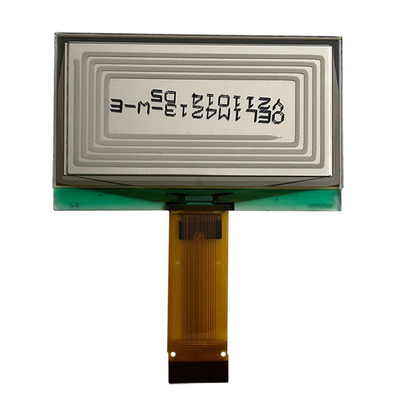

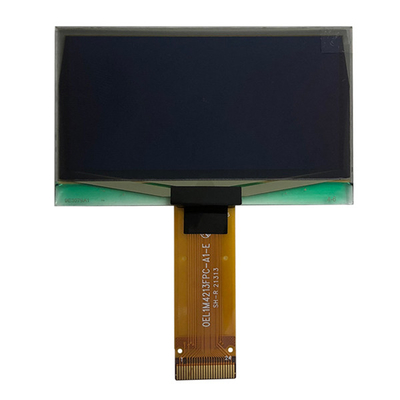

उत्पाद छवि
कार्यात्मक विनिर्देश
आदेशःएसएसडी1309 के लिए तकनीकी मैनुअल देखें
पावर डाउन और पावर अप अनुक्रमः
ओईएल पैनल की सुरक्षा और पैनल के जीवनकाल का विस्तार करने के लिए, ड्राइवर आईसी पावर अप/डाउन रूटीन में चालू/बंद होने के दौरान उच्च वोल्टेज और निम्न वोल्टेज बिजली स्रोतों के बीच देरी अवधि शामिल होनी चाहिए।यह ऑपरेशन से पहले/बाद में चार्ज और डिस्चार्ज की कार्रवाई को पूरा करने के लिए ओईएल पैनल को पर्याप्त समय देता है.
चालू करें अनुक्रमः
1वीडीडी चालू करें
2. आदेश से डिस्प्ले बंद करें
3. आरंभिकरण
4. साफ स्क्रीन
5वीसीसी चालू करें
6. 100ms देरी
(जब वीसीसी स्थिर हो)
7आदेश पर प्रदर्शन भेजें
पावर डाउन अनुक्रमः
1. आदेश से डिस्प्ले बंद करें
2वीसीसी बंद करें
3. 100ms देरी
(जब वीसीसी 0 तक पहुँचता है और पैनल पूरी तरह से है
निर्वहन)
4वीडीडी बंद करें
ओएलईडी मॉड्यूल के भंडारण के लिए सावधानी
1ओएलईडी मॉड्यूल को स्टोर करते समय निम्नलिखित सावधानियां बरतनी चाहिए।
i. उन्हें एक सीलबंद पॉलीएथिलीन बैग में सूखी सामग्री के साथ रखें।
ii. इन्हें अंधेरे स्थान पर रखें। सूर्य के प्रकाश या फ्लोरोसेंट प्रकाश के संपर्क में न लाएं, तापमान 0°C से 35°C के बीच रखें और सापेक्ष आर्द्रता 40% आरएच से 60% आरएच के बीच रखें।
iii. ध्रुवीकरक सतह किसी अन्य वस्तु के संपर्क में नहीं आना चाहिए (हम आपको सलाह देते हैं कि आप उन्हें एंटी-स्टैटिक बिजली कंटेनर में रखें जिसमें वे भेजे गए थे) ।
2. अन्य
i. यदि ओएलईडी मॉड्यूल लंबे समय तक काम कर रहे हैं, तो यह चमक में गिरावट का कारण बनेगा। लंबे समय तक एक ही डिस्प्ले पैटर्न दिखाने की अनुशंसा नहीं की जाती है,अन्यथा प्रदर्शन पैटर्न भूत छवियों के रूप में स्क्रीन पर रह सकता है और यह पुनर्प्राप्त करने योग्य नहीं है.
ii. स्थैतिक विद्युत आदि के कारण होने वाले विनाश के परिणामस्वरूप ओएलईडी मॉड्यूल के प्रदर्शन में गिरावट को कम से कम करना।मॉड्यूल को संभालने के दौरान निम्नलिखित खंडों को पकड़ने से बचने के लिए सावधानी बरतें.
- प्रिंटेड सर्किट बोर्ड का उजागर क्षेत्र।
- टर्मिनल इलेक्ट्रोड अनुभाग.
