उत्पाद विवरण:
|
| उत्पाद: | 1.54 इंच ईपेपर डिस्प्ले | संकल्प: | 200x200 डॉट्स रिज़ॉल्यूशन |
|---|---|---|---|
| प्रदर्शन मोड: | सक्रिय मैट्रिक्स इलेक्ट्रोफोरेटिक डिस्प्ले (एएम ईपीडी) | चालक तत्व: | ए-सी टीएफटी सक्रिय मैट्रिक्स |
| रंग प्रदर्शित करें: | काला और सफेद (बीडब्ल्यूआर और बीडब्ल्यूवाई वैकल्पिक) | प्रकाशिकी: | सभी दृश्य कोण |
| रूपरेखा मंद।: | 31.8(एच) x 37.32(वी) x 1.0(डी) मिमी | सक्रिय क्षेत्र: | 27(एच) x 27(वी) मिमी |
| पिक्सेल पिच: | 135 x 135 (188डीपीआई) उम | पिन नंबर: | 24 पिन |
| इंटरफेस: | एसपीआई | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 200*200 डॉट्स रिज़ॉल्यूशन ई-इंक डिस्प्ले,1.54 इंच ई-इंक डिस्प्ले |
||
1.54 इंच ई-इंक डिस्प्ले 200*200 डॉट्स रिज़ॉल्यूशन, एएम ईपीडी, अल्ट्रा लो पावर कंजम्पशन एसपीआई इंटरफ़ेस
ई-इंक डिस्प्ले 1.54 इंच, ईपीडी 1.54 इंच स्क्रीन विवरण
SAEF प्रौद्योगिकी SFEPD154B-7099A-BW एक सक्रिय मैट्रिक्स इलेक्ट्रोफोरेटिक डिस्प्ले ((एएम ईपीडी) है, जिसमें इंटरफ़ेस और एक संदर्भ प्रणाली डिजाइन है। 1.54 ′′ सक्रिय क्षेत्र में 200x200 पिक्सल होते हैं,और 2-बिट पूर्ण प्रदर्शन क्षमताओं हैमॉड्यूल एक टीएफटी-एर्रे ड्राइविंग इलेक्ट्रोफोरेटिक डिस्प्ले है, जिसमें गेट बफर, स्रोत बफर, एसपीआई इंटरफ़ेस, टाइमिंग कंट्रोल लॉजिक, ऑसिलेटर, डीसी-डीसी, एसआरएएम, एलयूटी, वीसीओएम सहित एकीकृत सर्किट हैं।मॉड्यूल पोर्टेबल इलेक्ट्रॉनिक उपकरणों में इस्तेमाल किया जा सकता है, जैसे इलेक्ट्रॉनिक शेल्फ लेबल (ईएसएल) प्रणाली।
SFEPD154B-7099A-BW एक 1.54 ′′ a-Si, सक्रिय मैट्रिक्स TFT, इलेक्ट्रॉनिक पेपर डिस्प्ले (EPD) पैनल है। पैनल का इतना उच्च रिज़ॉल्यूशन (188dpi) है कि यह आसानी से ठीक पैटर्न प्रदर्शित करने में सक्षम है।इसकी द्वि-स्थिर प्रकृति के कारण, ईपीडी पैनल को अद्यतन करने के लिए बहुत कम बिजली की आवश्यकता होती है और छवि बनाए रखने के लिए कोई शक्ति की आवश्यकता नहीं होती है।
विशेषताएं
1 a-Si TFT एक्टिव मैट्रिक्स इलेक्ट्रॉनिक पेपर डिस्प्ले (EPD)
2 रिज़ॉल्यूशनः 200 x 200
3 अति कम बिजली की खपत
4 सुपर वाइड व्यूइंग एंगल - लगभग 180°
5 अतिरिक्त पतला और हल्का
6 एसपीआई इंटरफेस
7 RoHS अनुरूप
| उत्पाद: | 1.54 इंच ईपेपर डिस्प्ले | संकल्पः | 200x200 डॉट्स रिज़ॉल्यूशन |
|---|---|---|---|
| प्रदर्शन मोडः | सक्रिय मैट्रिक्स इलेक्ट्रोफोरेटिक डिस्प्ले ((AM EPD) | ड्राइवर तत्वः | A-Si TFT एक्टिव मैट्रिक्स |
| प्रदर्शन रंगः | काला और सफेद | ऑप्टिक्सः | सभी दृष्टिकोण |
| रूपरेखा डिम.: | 31.8 ((H) X 37.32 ((V) X 1.0 ((D) मिमी | सक्रिय क्षेत्रः | 27 ((H) X 27 ((V) एमएम |
| पिक्सेल पिचः | 135 X 135 (188dpi) उह | पिन संख्याः | 24 पिन |
| इंटरफ़ेसः | एसपीआई | अनुपालन: | REACH और RoHS अनुरूप |
परिचालन तापमान
ऑपरेशन तापमान -0-50C है, भंडारण तापमान -20-60C है. 90 % आरएच अधिकतम. (Ta 40 oC), जहां Ta परिवेश का तापमान है.
गीले बल्ब का तापमान अधिकतम 39 डिग्री सेल्सियस (Ta > 40 डिग्री सेल्सियस) होना चाहिए।
पैनल डिस्प्ले सतह का तापमान 0 oC Min. और 50oC Max. होना चाहिए। ताज़ा करने का समय ऑपरेटिंग तापमान पर निर्भर करता है।
ई-इंक सामग्री नमी और यूवी प्रति संवेदनशील होती है। The absolute rating operating environments describes the boundary conditions for updating the display while the absolute rating storage environment describe the boundary conditions for a display not updatingजबकि प्रदर्शन निर्दिष्ट परिचालन वातावरण में गारंटी अवधि के लिए विनिर्देश के अनुसार प्रदर्शन करने के लिए रेटेड हैं, बेहतर भंडारण स्थिति,जितना बेहतर ई इंक डिस्प्ले प्रदर्शन करेगा. अन्य नमी और यूवी संवेदनशील घटकों के समान, हम अनुशंसा करते हैं कि हमारे डिस्प्ले तापमान और आर्द्रता नियंत्रण वातावरण में संग्रहीत किए जाएं, और जब भी संभव हो,उपरोक्त परिभाषित इष्टतम भंडारण स्थिति में, सूर्य के प्रकाश से दूर, अपने प्रदर्शन को अनुकूलित करने के लिए।
सावधानी
(1) ईपीडी पैनल/मॉड्यूल का निर्माण ग्लास और प्लास्टिक जैसी नाजुक सामग्री से किया गया है और गिरने पर टूट या फट सकता है। कृपया सावधानी से संभालें।ईपीडी पैनल पर झुकने या मोड़ने जैसे बल लागू न करें.
(2) ईपीडी पैनलों को साफ कार्यक्षेत्र में इकट्ठा या स्थापित करने की सिफारिश की जाती है। धूल और तेल से विद्युत शॉर्ट्स हो सकते हैं या सुरक्षा शीट फिल्म को खराब / खरोंच / डेंट कर सकते हैं।
(3) ईपीडी पैनल पर दबाव न लगाएं ताकि उसे क्षति न हो।
(4) जब ईपीडी पैनल काम कर रहा हो तब इंटरफेस कनेक्टर को न तो कनेक्ट करें और न ही डिस्कनेक्ट करें।
(5) कृपया FPC जैसे इंटरफेस केबल को जोड़ते समय अपनी उंगली से बेजेल को सपोर्ट करें।
(6) ईपीडी पैनल/मॉड्यूल को ढेर न करें।
(7) FPC को ग्लास के किनारे पर न दबाएं और न ही FPC को 90° तक ऊपर/नीचे खींचें।
(8) एफपीसी लीड कनेक्टर को न छूएं।
(9) आईसी बंधन क्षेत्र को स्पर्श न करें. यह टीएफटी लीड को खरोंच या आईसी समारोह को नुकसान पहुंचा सकता है.
(10) हैंडलिंग और असेंबली के दौरान कलाई का पट्टा (ग्राउंडिंग कनेक्ट) पहनें।अर्धचालक उपकरण ईपीडी पैनल/मॉड्यूल में शामिल हैं और उन्हें किसी भी इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी) को रोकने के लिए सावधानी से संभाला जाना चाहिए. (ईएसडी जोखिम को कम करने के लिए इकट्ठा ऑपरेशन में एक आयन पंखे की आवश्यकता हो सकती है)
(11) ईपीडी पैनल/मॉड्यूल को स्टोरेज करते समय निर्दिष्ट वातावरण और मूल पैकिंग बक्से में रखें ताकि खरोंच से बचा जा सके और मूल प्रदर्शन बरकरार रहे।
(12) ईपीडी पैनल को न तो अलग करें और न ही फिर से इकट्ठा करें।
(13) सफाई के लिए रसायनों के बिना एक नरम सूखे कपड़े का उपयोग करें। कृपया सफाई के लिए जोर से न दबाएं क्योंकि सुरक्षा शीट फिल्म की सतह बहुत नरम है और बिना कठोर कोटिंग के है।इस तरह के व्यवहार से सुरक्षा शीट पर घोंसला या खरोंच हो जाएगा.
(14) ईपीडी पैनल में नमी के प्रवेश से बचने के लिए ध्यान रखें, जिससे ऑपरेशन के दौरान क्षति हो सकती है।
(15) यह कम तापमान ऑपरेशन उत्पाद है। कृपया ईपीडी पैनल की सतह पर ठंढ या ओस बनाने के लिए तापमान में अंतर का ध्यान रखें।ईपीडी पैनल की सतह पर ठंढ या ओस के कारण ईपीडी पैनल में नमी प्रवेश कर सकती है, और ईपीडी पैनल को नुकसान पहुंचाता है।
(16) यदि ईपीडी पैनल/मॉड्यूल को हर 24 घंटों में ताज़ा नहीं किया जाता है, तो एक ऐसी घटना हो सकती है जिसे 'घोस्टिंग' या 'इमेज स्टिकिंग' कहा जाता है।यह अनुशंसा की जाती है कि ग्राहक उपयोग के मामले में हर 24 घंटे में ईएसएल / ईपीडी टैग को ताज़ा करें।यह अनुशंसा की जाती है कि ग्राहक इस समस्या से बचने के लिए पूरी तरह से सफेद छवि के साथ ईएसएल / ईपीडी टैग भेजें या स्टोर करें
(17) उच्च तापमान, उच्च आर्द्रता, सूर्य के प्रकाश या फ्लोरोसेंट प्रकाश ईपीडी पैनल के प्रदर्शन को खराब कर सकते हैं। कृपया असुरक्षित ईपीडी पैनल को उच्च तापमान, उच्च आर्द्रता,सूर्य का प्रकाश, या लंबे समय तक फ्लोरोसेंट।
(18) पैनल आईडी नंबर को चिह्नित करने के लिए इस्तेमाल किया गया लेबल स्याही आसानी से विलायक द्वारा मिटाया जाता है। कृपया ईपीडी पैनल को साफ करने के लिए विलायक का उपयोग करने से बचें।
(19) ईपीडी वैक्यूम पैक किया जाता है।
(20) BOE और ग्राहक द्वारा अनुमोदित होने से पहले, उत्पादों और उत्पाद विनिर्देशों को बिना किसी पूर्व सूचना के परिवर्तन के अधीन किया जा सकता है।अंतिम डिजाइन से पहले पुष्टि करें कि आपको नवीनतम उत्पाद मानक या विनिर्देश प्राप्त हुए हैं, खरीद या उपयोग।
(21) BOE अपने उत्पादों की उच्च गुणवत्ता और विश्वसनीयता सुनिश्चित करने के लिए हर संभव प्रयास करता है। contact BOE sales office before using the product in an application that demands especially high quality and reliability or where its failure or malfunction may directly threaten human life or cause risk of bodily injury, जैसे एयरोस्पेस, एयरोनॉटिक्स, परमाणु ऊर्जा, दहन नियंत्रण, परिवहन, यातायात, सुरक्षा उपकरण या जीवन समर्थन के लिए चिकित्सा उपकरण।
(22) अपने आवेदन को इस प्रकार डिजाइन करें कि उत्पाद का उपयोग SAEF द्वारा गारंटीकृत सीमाओं के भीतर किया जाए, विशेष रूप से अधिकतम रेटिंग, ऑपरेटिंग आपूर्ति वोल्टेज रेंज, गर्मी विकिरण विशेषताओं के लिए,स्थापना की स्थिति और अन्य विशेषताएंगारंटीकृत सीमाओं से अधिक उपयोग के दौरान विफलता या क्षति के लिए SAEF कोई जिम्मेदारी नहीं लेता है।सेमीकंडक्टर उपकरणों में सामान्य रूप से पूर्वानुमानित विफलता दरों या विफलता मोड पर विचार करें और विफलता सेफ जैसे प्रणालीगत उपायों का उपयोग करें, ताकि एसएईएफ उत्पाद को शामिल करने वाला उपकरण एसएईएफ उत्पाद के संचालन के कारण शारीरिक चोट, आग या अन्य परिणामी क्षति का कारण न बन सके।
(23) यह उत्पाद विकिरण प्रतिरोधी होने के लिए नहीं है
ई-इंक स्क्रीन समृद्ध अनुप्रयोग परिदृश्य है, और बी / सी अंत दो पहिया ड्राइव है
इलेक्ट्रॉनिक स्याही (ई-इंक) स्क्रीन में आंखों की सुरक्षा, ऊर्जा की बचत, मोड़ने की क्षमता आदि की विशेषताएं हैं और यह मुख्य रूप से स्क्रीन डिस्प्ले प्राप्त करने के लिए बाहरी परिवेश प्रकाश को प्रतिबिंबित करने पर निर्भर करती है।हमारा मानना है कि ई-इंक स्क्रीन से वाणिज्यिक और उपभोक्ता क्षेत्रों में एक साथ प्रगति होने की उम्मीद है।, 1) वाणिज्यिक: हम उम्मीद करते हैं कि ई-इंक स्क्रीन उत्पाद, जैसे कि ईएसएल, खुदरा क्षेत्र में तेजी से स्केल किए जाने की उम्मीद है, और कार्यालय, विनिर्माण,चिकित्सा, वित्त और अन्य क्षेत्रों; 2) खपतः हम आशावादी हैं कि ई-रीडर से घरेलू स्थानीय ब्रांडों को जन्म देने और टैबलेट जैसे कई टर्मिनलों में प्रवेश करने की उम्मीद है,डिस्प्ले और पहनने योग्य उपकरण.
इलेक्ट्रॉनिक स्याही स्क्रीन की अपस्ट्रीम आपूर्ति अपेक्षाकृत केंद्रित है और भविष्य में लागत में कमी से आवेदन के प्रवेश को बढ़ावा मिलने की उम्मीद है।ई-पेपर फिल्म की मुख्य तकनीक मुख्य रूप से माइक्रोकैप्सूल इलेक्ट्रोफोरेसिस तकनीक है, जिसका प्रतिनिधित्व युआनटाई टेक्नोलॉजी द्वारा किया जाता है और जो बाजार का एक बड़ा हिस्सा रखता है,जबकि अन्य प्रौद्योगिकियां ज्यादातर अनुसंधान और विकास या प्रारंभिक व्यावसायीकरण के प्रयासों के चरण में हैंट्रेंडफोर्स के आंकड़ों और पूर्वानुमानों के अनुसार, वैश्विक ई-पेपर बाजार का आकार 2022 में लगभग 4.65 बिलियन डॉलर होगा और 2026 में 20.34 बिलियन डॉलर तक पहुंचने की उम्मीद है।हमारा मानना है कि जैसे-जैसे औद्योगिक श्रृंखला के मध्य और ऊपरी भाग में अधिक से अधिक आपूर्तिकर्ता तकनीकी सफलता प्राप्त करते हैं, ई-पेपर उत्पादों की कीमत में धीरे-धीरे गिरावट आने की उम्मीद है, जिससे अधिक आवेदन परिदृश्यों को बढ़ावा मिलेगा।हम ई-पेपर मशीन शिपमेंट की निरंतर वृद्धि के बारे में आशावादी हैं।.
नए खुदरा क्षेत्र में प्रवेश की दर बढ़ी है और डाउनस्ट्रीम अनुप्रयोग परिदृश्यों को धीरे-धीरे समृद्ध किया गया है।बी-एंड में ई-इंक स्क्रीन का उपयोग मुख्य रूप से विभिन्न ई-पेपर लेबल उत्पादों और सूचना बुलेटिन बोर्डों में प्रकट होता हैकुंजी कंसल्टिंग के आंकड़ों के अनुसार, 2021 में 190 मिलियन इलेक्ट्रॉनिक प्राइस टैग शिप किए जाएंगे, पिछले पांच वर्षों में 26.5% की समग्र वृद्धि दर के साथ।लोटा टेक्नोलॉजी के पूर्वानुमान के अनुसार, ईएसएल मॉड्यूल शिपमेंट की वृद्धि 2022 में 100% तक पहुंचने की उम्मीद है। हमारा मानना है कि स्मार्ट रिटेल, स्मार्ट मेडिकल केयर और स्मार्ट लॉजिस्टिक्स जैसी अवधारणाओं के क्रमिक प्रवेश के साथ,ई-पेपर उद्योग का विस्तार व्यावसायिक उद्देश्यों के लिए जारी रहेगा।हम उद्योग द्वारा प्रचलित प्रवृत्ति के खिलाफ हासिल की गई मजबूत वृद्धि के बारे में आशावादी बने हुए हैं और साथ ही, हम उम्मीद करते हैं कि व्यावसायीकरण की तेजी से वृद्धि के साथ,बी-एंड में अधिक विविध अनुप्रयोग आवश्यकताएं दिखाई देंगी.
उपभोक्ता टर्मिनलों का अनुप्रयोग व्यापक है और घरेलू और विदेशी ब्रांड बाजार को भरने के लिए सक्रिय रूप से नवाचार कर रहे हैं। ई-पेपर का व्यापक रूप से उपभोक्ता इलेक्ट्रॉनिक्स में उपयोग किया जाता है,ई-पेपर रीडर सहित, ई-पेपर नोटबुक, मोबाइल फोन, कंप्यूटर, मॉनिटर, पहनने योग्य उत्पाद आदि। इसके अलावा, बीएमडब्ल्यू आईएक्स फ्लो कॉन्सेप्ट में ई-इंक ई-पेपर है जो कार के बाहरी हिस्से को कवर करता है।TrendForce के आंकड़ों के अनुसार, 2021 में ई-पेपर उत्पादों का वैश्विक उपभोक्ता इलेक्ट्रॉनिक्स बाजार आकार 1.665 बिलियन डॉलर था और यह 2026 में 10.112 बिलियन डॉलर तक पहुंचने की उम्मीद है।हमारा मानना है कि स्मार्ट शिक्षा और सहायक कार्यालय जैसी अवधारणाओं के उदय के साथ, ई-पेपर के फायदे जैसे कि आंखों की सुरक्षा, मोड़ और कम बिजली की खपत तेजी से प्रमुख हो जाएगी,और सी-एंड पर ई-इंक स्क्रीन के अनुप्रयोग परिदृश्यों से आगे के नवाचार और विस्तार में प्रवेश करने की उम्मीद है.
आवेदन
इलेक्ट्रॉनिक शेल्फ लेबल सिस्टम, ई-पेपर रीडर, ई-पेपर नोटबुक, मोबाइल फोन, कंप्यूटर, मॉनिटर, पहनने योग्य उत्पाद,
1.54 इंच ई-इंक डिस्प्ले 200*200 डॉट्स रिज़ॉल्यूशन, एएम ईपीडी, अल्ट्रा लो पावर कंजम्पशन एसपीआई इंटरफ़ेस

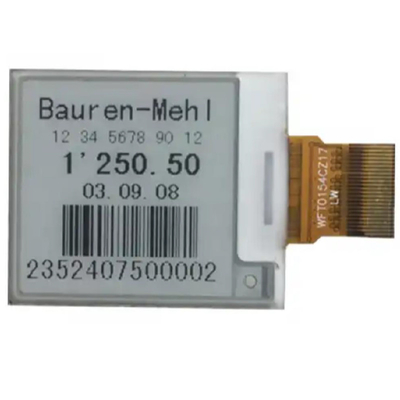

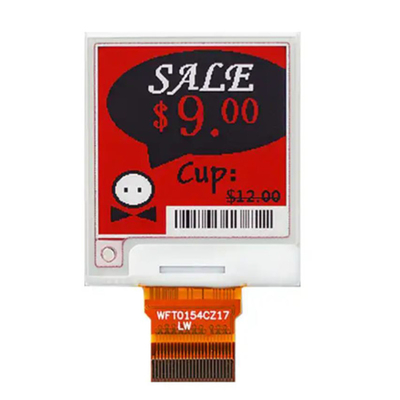

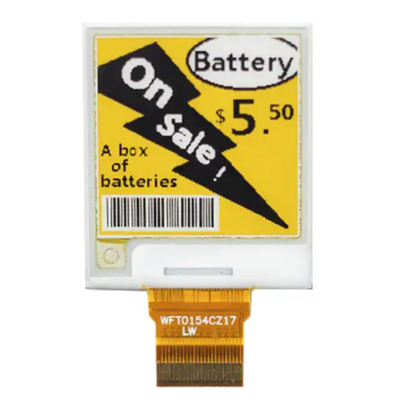

ई-इंक डिस्प्ले 1.54 इंच, ईपीडी 1.54 इंच उत्पाद चित्रण
1.54 इंच ई-इंक डिस्प्ले 200*200 डॉट्स रिज़ॉल्यूशन, एएम ईपीडी, अल्ट्रा लो पावर कंजम्पशन एसपीआई इंटरफ़ेस
ई-इंक डिस्प्ले 1.54 इंच, ईपीडी 1.54 इंच उत्पाद छवि
