ई-पेपर मॉड्यूल डिजिटल डिस्प्ले 1.54" 3 रंग ईपीडी 24 पिन ईएसएल ई-इंक 200*200 डॉट्स एसपीआई इंटरफ़ेस ऑप्टिक्स सभी देखने के कोण

ई-इंक 1.54 इंच 200*200 डॉट्स एसपीआई इंटरफ़ेस, 1.54" 3 रंग ईपीडी 24 पिन ईएसएल ई-पेपर मॉड्यूल डिजिटल डिस्प्ले

ई-इंक डिस्प्ले 1.54 इंच, ईपीडी 1.54 इंच स्क्रीन विवरण

SAEF प्रौद्योगिकी SFEPD154B-7099A-BWR एक सक्रिय मैट्रिक्स इलेक्ट्रोफोरेटिक डिस्प्ले ((एएम ईपीडी) है, जिसमें इंटरफ़ेस और एक संदर्भ प्रणाली डिजाइन है। 1.54 ′′ सक्रिय क्षेत्र में 200x200 पिक्सल होते हैं,और 2-बिट पूर्ण प्रदर्शन क्षमताओं हैमॉड्यूल एक टीएफटी-एर्रे ड्राइविंग इलेक्ट्रोफोरेटिक डिस्प्ले है, जिसमें गेट बफर, स्रोत बफर, एसपीआई इंटरफ़ेस, टाइमिंग कंट्रोल लॉजिक, ऑसिलेटर, डीसी-डीसी, एसआरएएम, एलयूटी, वीसीओएम सहित एकीकृत सर्किट हैं।मॉड्यूल पोर्टेबल इलेक्ट्रॉनिक उपकरणों में इस्तेमाल किया जा सकता है, जैसे इलेक्ट्रॉनिक शेल्फ लेबल (ईएसएल) प्रणाली।

विशेषताएं

1 a-Si TFT एक्टिव मैट्रिक्स इलेक्ट्रॉनिक पेपर डिस्प्ले (EPD)
2 रिज़ॉल्यूशनः 200 x 200
3 अति कम बिजली की खपत
4 सुपर वाइड व्यूइंग एंगल - लगभग 180°
5 अतिरिक्त पतला और हल्का
6 एसपीआई इंटरफेस
7 RoHS अनुरूप

परिचालन तापमान

ऑपरेशन तापमान -0-50C है, भंडारण तापमान -20-60C है. 90 % आरएच अधिकतम. (Ta 40 oC), जहां Ta परिवेश का तापमान है.

गीले बल्ब का तापमान अधिकतम 39 डिग्री सेल्सियस (Ta > 40 डिग्री सेल्सियस) होना चाहिए।

पैनल डिस्प्ले सतह का तापमान 0 oC Min. और 50oC Max. होना चाहिए। ताज़ा करने का समय ऑपरेटिंग तापमान पर निर्भर करता है।
ई-इंक सामग्री नमी और यूवी प्रति संवेदनशील होती है। The absolute rating operating environments describes the boundary conditions for updating the display while the absolute rating storage environment describe the boundary conditions for a display not updatingजबकि प्रदर्शन निर्दिष्ट परिचालन वातावरण में गारंटी अवधि के लिए विनिर्देश के अनुसार प्रदर्शन करने के लिए रेटेड हैं, बेहतर भंडारण स्थिति,जितना बेहतर ई इंक डिस्प्ले प्रदर्शन करेगा. अन्य नमी और यूवी संवेदनशील घटकों के समान, हम अनुशंसा करते हैं कि हमारे डिस्प्ले तापमान और आर्द्रता नियंत्रण वातावरण में संग्रहीत किए जाएं, और जब भी संभव हो,उपरोक्त परिभाषित इष्टतम भंडारण स्थिति में, सूर्य के प्रकाश से दूर, अपने प्रदर्शन को अनुकूलित करने के लिए।


सावधानी
(1) ईपीडी पैनल/मॉड्यूल का निर्माण ग्लास और प्लास्टिक जैसी नाजुक सामग्री से किया गया है और गिरने पर टूट या फट सकता है। कृपया सावधानी से संभालें।ईपीडी पैनल पर झुकने या मोड़ने जैसे बल लागू न करें.
(2) ईपीडी पैनलों को साफ कार्यक्षेत्र में इकट्ठा या स्थापित करने की सिफारिश की जाती है। धूल और तेल से विद्युत शॉर्ट्स हो सकते हैं या सुरक्षा शीट फिल्म को खराब / खरोंच / डेंट कर सकते हैं।
(3) ईपीडी पैनल पर दबाव न लगाएं ताकि उसे क्षति न हो।
(4) जब ईपीडी पैनल काम कर रहा हो तब इंटरफेस कनेक्टर को न तो कनेक्ट करें और न ही डिस्कनेक्ट करें।
(5) कृपया FPC जैसे इंटरफेस केबल को जोड़ते समय अपनी उंगली से बेजेल को सपोर्ट करें।
(6) ईपीडी पैनल/मॉड्यूल को ढेर न करें।
(7) FPC को ग्लास के किनारे पर न दबाएं और न ही FPC को 90° तक ऊपर/नीचे खींचें।
(8) एफपीसी लीड कनेक्टर को न छूएं।
(9) आईसी बंधन क्षेत्र को स्पर्श न करें. यह टीएफटी लीड को खरोंच या आईसी समारोह को नुकसान पहुंचा सकता है.
(10) हैंडलिंग और असेंबली के दौरान कलाई का पट्टा (ग्राउंडिंग कनेक्ट) पहनें।अर्धचालक उपकरण ईपीडी पैनल/मॉड्यूल में शामिल हैं और उन्हें किसी भी इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी) को रोकने के लिए सावधानी से संभाला जाना चाहिए. (ईएसडी जोखिम को कम करने के लिए इकट्ठा ऑपरेशन में एक आयन पंखे की आवश्यकता हो सकती है)
(11) ईपीडी पैनल/मॉड्यूल को स्टोरेज करते समय निर्दिष्ट वातावरण और मूल पैकिंग बक्से में रखें ताकि खरोंच से बचा जा सके और मूल प्रदर्शन बरकरार रहे।
(12) ईपीडी पैनल को न तो अलग करें और न ही फिर से इकट्ठा करें।
(13) सफाई के लिए रसायनों के बिना एक नरम सूखे कपड़े का उपयोग करें। कृपया सफाई के लिए जोर से न दबाएं क्योंकि सुरक्षा शीट फिल्म की सतह बहुत नरम है और बिना कठोर कोटिंग के है।इस तरह के व्यवहार से सुरक्षा शीट पर घोंसला या खरोंच हो जाएगा.
(14) ईपीडी पैनल में नमी के प्रवेश से बचने के लिए ध्यान रखें, जिससे ऑपरेशन के दौरान क्षति हो सकती है।
(15) यह कम तापमान ऑपरेशन उत्पाद है। कृपया ईपीडी पैनल की सतह पर ठंढ या ओस बनाने के लिए तापमान में अंतर का ध्यान रखें।ईपीडी पैनल की सतह पर ठंढ या ओस के कारण ईपीडी पैनल में नमी प्रवेश कर सकती है, और ईपीडी पैनल को नुकसान पहुंचाता है।
(16) यदि ईपीडी पैनल/मॉड्यूल को हर 24 घंटों में ताज़ा नहीं किया जाता है, तो एक ऐसी घटना हो सकती है जिसे 'घोस्टिंग' या 'इमेज स्टिकिंग' कहा जाता है।यह अनुशंसा की जाती है कि ग्राहक उपयोग के मामले में हर 24 घंटे में ईएसएल / ईपीडी टैग को ताज़ा करें।यह अनुशंसा की जाती है कि ग्राहक इस समस्या से बचने के लिए पूरी तरह से सफेद छवि के साथ ईएसएल / ईपीडी टैग भेजें या स्टोर करें
(17) उच्च तापमान, उच्च आर्द्रता, सूर्य के प्रकाश या फ्लोरोसेंट प्रकाश ईपीडी पैनल के प्रदर्शन को खराब कर सकते हैं। कृपया असुरक्षित ईपीडी पैनल को उच्च तापमान, उच्च आर्द्रता,सूर्य का प्रकाश, या लंबे समय तक फ्लोरोसेंट।
(18) पैनल आईडी नंबर को चिह्नित करने के लिए इस्तेमाल किया गया लेबल स्याही आसानी से विलायक द्वारा मिटाया जाता है। कृपया ईपीडी पैनल को साफ करने के लिए विलायक का उपयोग करने से बचें।
(19) ईपीडी वैक्यूम पैक किया जाता है।
(20) BOE और ग्राहक द्वारा अनुमोदित होने से पहले, उत्पादों और उत्पाद विनिर्देशों को बिना किसी पूर्व सूचना के परिवर्तन के अधीन किया जा सकता है।अंतिम डिजाइन से पहले पुष्टि करें कि आपको नवीनतम उत्पाद मानक या विनिर्देश प्राप्त हुए हैं, खरीद या उपयोग।
(21) BOE अपने उत्पादों की उच्च गुणवत्ता और विश्वसनीयता सुनिश्चित करने के लिए हर संभव प्रयास करता है। contact BOE sales office before using the product in an application that demands especially high quality and reliability or where its failure or malfunction may directly threaten human life or cause risk of bodily injury, जैसे एयरोस्पेस, एयरोनॉटिक्स, परमाणु ऊर्जा, दहन नियंत्रण, परिवहन, यातायात, सुरक्षा उपकरण या जीवन समर्थन के लिए चिकित्सा उपकरण।
(22) अपने आवेदन को इस प्रकार डिजाइन करें कि उत्पाद का उपयोग SAEF द्वारा गारंटीकृत सीमाओं के भीतर किया जाए, विशेष रूप से अधिकतम रेटिंग, ऑपरेटिंग आपूर्ति वोल्टेज रेंज, गर्मी विकिरण विशेषताओं के लिए,स्थापना की स्थिति और अन्य विशेषताएंगारंटीकृत सीमाओं से अधिक उपयोग के दौरान विफलता या क्षति के लिए SAEF कोई जिम्मेदारी नहीं लेता है।सेमीकंडक्टर उपकरणों में सामान्य रूप से पूर्वानुमानित विफलता दरों या विफलता मोड पर विचार करें और विफलता सेफ जैसे प्रणालीगत उपायों का उपयोग करें, ताकि एसएईएफ उत्पाद को शामिल करने वाला उपकरण एसएईएफ उत्पाद के संचालन के कारण शारीरिक चोट, आग या अन्य परिणामी क्षति का कारण न बन सके।
(23) यह उत्पाद विकिरण प्रतिरोधी होने के लिए नहीं है

ई-इंक स्क्रीन समृद्ध अनुप्रयोग परिदृश्य है, और बी / सी अंत दो पहिया ड्राइव है

एक नई डिस्प्ले तकनीक के रूप में, ई-पेपर फ्लैट पैनल डिस्प्ले के क्षेत्र में टर्मिनल अनुप्रयोग परिदृश्यों का विस्तार करता है।ई-पेपर अनिवार्य रूप से एक प्रकार का फ्लैट पैनल डिस्प्ले प्रौद्योगिकी है, जिसे ई-इंक स्क्रीन के रूप में भी जाना जाता है, जो कागज पर मुद्रण और लेखन की दृश्य धारणा की नकल कर सकता है। ई-पेपर उत्पादों में मोड़, अल्ट्रा-पतली,और बिजली बंद होने पर भी डिस्प्ले को बनाए रख सकता है, और मुख्य विशेषताएं कम बिजली की खपत और दृश्य स्वास्थ्य हैं, जिसे एक नई डिस्प्ले तकनीक कहा जा सकता है जो "छोटी लेकिन सुंदर" है।

ई-इंक स्क्रीन उत्पादों की विशेषताएं उत्कृष्ट हैं, और डाउनस्ट्रीम अनुप्रयोग परिदृश्य तेजी से विस्तार कर रहे हैं।ई-पेपर से संबंधित उत्पादों की विशेषताएं कागज जैसी प्रतिस्थापन और कम बिजली की खपत पर केंद्रित हैं, और लागत में कमी और नई मांग के संयोजन के बाद धीरे-धीरे बी / सी अनुप्रयोग परिदृश्यों में विकसित करें।नोटबुक और कंप्यूटर मॉनिटर तक विस्तारित, घड़ी कंगन और अन्य पहनने योग्य उत्पाद, स्मार्ट होम और अन्य अनुप्रयोग क्षेत्र; 2) बी-एंड वर्तमान बाजार का प्रमुख विकास और अनुप्रयोग क्षेत्र है,और उत्पाद मुख्य अनुप्रयोग परिदृश्य के रूप में कम शक्ति वाले आईओटी खुदरा बाजार लेता है, और स्मार्ट रिटेल, स्मार्ट लॉजिस्टिक्स, स्मार्ट ट्रांसपोर्ट, स्मार्ट इंडस्ट्री, स्मार्ट हेल्थकेयर और स्मार्ट एजुकेशन के क्षेत्रों में विस्तार करता है।

माइक्रोएन्केप्स्युलेशन इलेक्ट्रोफोरेसिस तकनीक इलेक्ट्रॉनिक इंक स्क्रीन डिस्प्ले की मुख्यधारा की स्थिति पर कब्जा कर लेती है। ई-इंक स्क्रीन की मुख्य तकनीक डिस्प्ले मॉड्यूल योजना का डिजाइन है,जिनमें से माइक्रोकैप्सूल इलेक्ट्रोफोरेसिस तकनीक मुख्यधारा की योजना हैउत्पाद डिजाइन में एक टीएफटी सब्सट्रेट और इलेक्ट्रोड की दो परतें शामिल हैं, जो सकारात्मक रूप से चार्ज किए गए काले कणों और नकारात्मक रूप से चार्ज किए गए सफेद कणों के बीच स्थित हैं।यह तकनीक सकारात्मक और नकारात्मक आकर्षण के सिद्धांत का उपयोग करती है, पीक्सेल्स को काले या सफेद प्रदर्शित करने के लिए नियंत्रित करने के लिए इलेक्ट्रोड लागू करके,और आप भी ग्रे प्रदर्शित करने के लिए शीर्ष प्रदर्शन क्षेत्र से काले या सफेद कणों की स्थिति को नियंत्रित करने के लिए वोल्टेज आकार समायोजित कर सकते हैं.

टर्मिनल अनुप्रयोगों की मांग के कारण, ई-इंक स्क्रीन बाजार तेजी से विकास की अवधि में प्रवेश कर गया है।वैश्विक ई-इंक स्क्रीन बाजार का कुल आकार US$3 था.1 बिलियन 2021 में और 2026 में 20.34 बिलियन अमेरिकी डॉलर तक पहुंचने की उम्मीद है, जिसमें 2021 से 2026 तक 45.62% की वार्षिक वृद्धि दर होगी।उपभोक्ता इलेक्ट्रॉनिक्स 2021 में सबसे बड़ी बाजार हिस्सेदारी के लिए जिम्मेदार था, 53.70% तक पहुंच गया है, Mordor खुफिया आंकड़ों और पूर्वानुमान के साथ संयुक्त,पूर्वानुमान अवधि के दौरान अन्य अंतिम उपयोग बाजारों की वृद्धि दर सभी अंतिम उपयोग खंडों के बीच उच्चतम स्तर पर होगी।, 2021 से 2026 तक 52.20% की सीएजीआर के साथ।

ई-इंक स्क्रीन उद्योग का अपस्ट्रीम एकाग्रता उच्च है, मिडस्ट्रीम क्षेत्र में औद्योगिक क्लस्टर की विशेषताएं तेजी से प्रमुख हो रही हैं,और डाउनस्ट्रीम टर्मिनल के ब्रांड विविध होते हैं।अपस्ट्रीम डायफ्राम निर्माताओं में ताइवान की युआनटाई टेक्नोलॉजी अपनी अग्रणी तकनीक के साथ हावी है और अन्य आपूर्तिकर्ताओं में गुआंगज़ौ एओई इलेक्ट्रॉनिक्स,जिसमें आम तौर पर एक ओलिगोपोल पैटर्न होता हैमिडस्ट्रीम मॉड्यूल निर्माताओं ने औद्योगिक समूहों का गठन किया है जिनमें युआनटाई टेक्नोलॉजी, बीओई, क़िंगयू ऑप्टोइलेक्ट्रॉनिक्स, याशी ऑप्टोइलेक्ट्रॉनिक्स आदि शामिल हैं।वैश्विक ई-पेपर मॉड्यूल बाजार हिस्सेदारी का 90% से अधिक हिस्सा, और समूहों की विशेषताएं तेजी से प्रमुख हो रही हैं। डाउनस्ट्रीम टर्मिनल निर्माताओं में उपभोक्ता इलेक्ट्रॉनिक्स निर्माता जैसे कि झांगयुई टेक्नोलॉजी,ईएसएल समाधान प्रदाता जैसे कि हंसो प्रौद्योगिकी, और iFLYTEK जैसे एप्लिकेशन सॉफ्टवेयर ब्रांडों के निरंतर जुड़ने के साथ, निर्माताओं के प्रकारों में विविधता आती है।

ई-इंक स्क्रीन उत्पादों के डिस्प्ले मॉड्यूल का मूल्य एक प्रमुख अनुपात के लिए जिम्मेदार है, और मध्य और अपस्ट्रीम क्षेत्र औद्योगिक श्रृंखला की मुख्य कड़ी हैं।उदाहरण के रूप में किंडल ई-पुस्तक पाठक लेना, डिस्प्ले मॉड्यूल पूरे मशीन के हार्डवेयर लागत हिस्सेदारी का 40% से अधिक है, इसके बाद कम्युनिकेशन मॉड्यूल लगभग 20% है,प्रोसेसर और संबंधित चिप्स लगभग 20%, और संरचनात्मक भागों, पीसीबी और अन्य हार्डवेयर भागों का शेष हिस्सा लगभग 10% है।हमारा मानना है कि औद्योगिक श्रृंखला के मध्य और ऊपरी भाग प्रतिस्पर्धी परिदृश्य का केंद्र हैं।, और ई-पेपर उत्पादों के बड़े पैमाने पर व्यावसायीकरण को सीमित करने वाली स्थिति को धीरे-धीरे तोड़ दिया जाएगा।हम मूल्य श्रृंखला के मध्य और ऊपरी भाग में निवेश के अवसरों पर ध्यान केंद्रित करने की सलाह देते हैं.

आवेदन

इलेक्ट्रॉनिक शेल्फ लेबल सिस्टम, ई-पेपर रीडर, ई-पेपर नोटबुक, मोबाइल फोन, कंप्यूटर, मॉनिटर, पहनने योग्य उत्पाद,

1.54 इंच ई-इंक डिस्प्ले 200*200 डॉट्स रिज़ॉल्यूशन, एएम ईपीडी, अल्ट्रा लो पावर कंजम्पशन एसपीआई इंटरफ़ेस

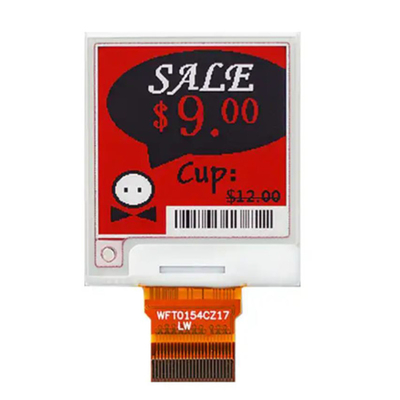

ई-इंक डिस्प्ले 1.54 इंच, ईपीडी 1.54 इंच उत्पाद चित्रण

1.54 इंच ई-इंक डिस्प्ले 200*200 डॉट्स रिज़ॉल्यूशन, एएम ईपीडी, अल्ट्रा लो पावर कंजम्पशन एसपीआई इंटरफ़ेस

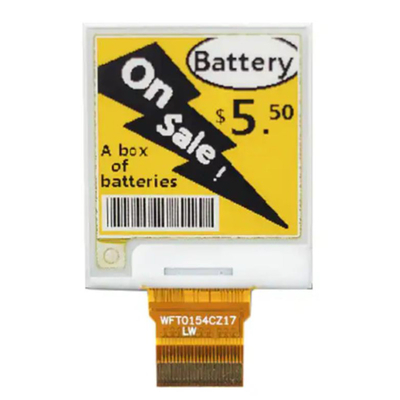

ई-इंक डिस्प्ले 1.54 इंच, ईपीडी 1.54 इंच उत्पाद छवि
