उत्पाद विवरण:
|
| उत्पाद: | 1.69 इंच रंगीन OLED | संकल्प: | 160x128 पिक्सल का संकल्प |
|---|---|---|---|
| प्रदर्शन मोड: | निष्क्रिय मैट्रिक्स | इंटरफेस: | 8-बिट 68XX/80XX समानांतर, 4-वायर SPI, I2C |
| रंग प्रदर्शित करें: | पूर्ण रंग | प्रकाशिकी: | सभी दृश्य कोण |
| रूपरेखा मंद।: | 39.90 x 48.50 x 1.60 (मिमी) | सक्रिय क्षेत्र: | 33.575 x 26.864 (मिमी) |
| पिक्सेल पिच: | 0.07 x 0.21 (मिमी) | संचालन तापमान: | -40 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस |
| भंडारण अस्थायी।: | -40 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस | चालक आई.सी: | एसएसडी1333 |
| तर्क के लिए आपूर्ति वोल्टेज: | 1.65 - 3.5V | पिन नंबर: | 30 पिन |
| आईसी पैकेज का प्रकार: | सीओएफ | मॉड्यूल कनेक्शन प्रकार: | ZIF |
| कर्तव्य: | 1/128 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 160x128 रंगीन OLED,1.69 इंच रंगीन OLED |
||
1.69 इंच पूर्ण रंग OLED 160x128 पिक्सल SSD1333 ड्राइवर आईसी उत्पाद परिचय
ऑर्गेनिक लाइट-एमिटिंग डायोड (ओएलईडी) एक नई पीढ़ी की तकनीक है, जो तेज और स्पष्ट छवियों के साथ अधिक चुस्त प्रतिक्रिया गति के साथ है। यह ओएलईडी 1.69 इंच मॉडल नं।UG-6028GDEFF01 OLईडी डिस्प्ले 160 x 128 डॉट्स व्यक्तिगत मोनो रंग से बना है। यह ओएलईडी मॉड्यूल हल्का, कम शक्ति और छोटा है, विभिन्न इंटरफेस वैकल्पिक हैं; यह डिफ़ॉल्ट एसपीआई है,समानांतर और I2C इंटरफेस.
सक्रिय क्षेत्र का आकार मॉड्यूल आयाम के साथ 1.69 ′′ विकर्ण है39.90 x 48.50 x 1.60 (मिमी), सक्रिय क्षेत्र आयाम33.575 x 26.864 (मिमी) ।यह 1.69 इंच का ओएलईडी डिस्प्ले आईसी एसएसडी1333 में निर्मित है और इसमें उच्च कंट्रास्ट रेशियो 20,000: 1. लॉजिक सप्लाई वोल्टेज 1.65V-3.5V के बीच है, जिसका विशिष्ट मान 3V है।यह चिकित्सा उपकरण जैसे आवेदन के लिए महान है,पीओएस प्रणाली, सफेद सामान, घरेलू अनुप्रयोग, औद्योगिक उपकरण, स्वचालन, ऑडियो/विजुअल डिस्प्ले सिस्टम, व्यक्तिगत देखभाल उपकरण, घरेलू सामान, ऑटोमोबाइल डिस्प्लेगतिशील सूचना प्रदर्शन आदि.
| उत्पाद: | 1.69 इंच रंगीन OLED | संकल्पः | 160x128 पिक्सेल का संकल्प |
|---|---|---|---|
| प्रदर्शन मोडः | निष्क्रिय मैट्रिक्स | इंटरफ़ेसः | 8-बिट 68XX/80XX समानांतर, 4-वायर SPI, I2C |
| प्रदर्शन रंगः | पूर्ण रंग | ऑप्टिक्सः | सभी दृष्टिकोण |
| रूपरेखा डिम.: | 39.90 X 48.50 X 1.60 (मिमी) | सक्रिय क्षेत्रः | 33.575 X 26.864 (मिमी) |
| पिक्सेल पिचः | 0.07 X 0.21 (मिमी) | ऑपरेटिंग टेम्पः | -40°C से +70°C तक |
| भंडारण तापमानः | -40°C से +85°C तक | ड्राइवर आईसीः | एसएसडी1333 |
| तर्क के लिए आपूर्ति वोल्टेजः | 1.65 - 3.5V | पिन संख्याः | 30 पिन |
| आईसी पैकेज प्रकारः | सीओएफ | मॉड्यूल कनेक्टिंग प्रकारः | ZIF |
| कर्तव्य: | 1/128 | अनुपालन: | REACH और RoHS अनुरूप |
ऑपरेशन के लिए आपूर्ति वोल्टेज ((VDD ): -0.3- 4 V
I/O पिनों के लिए आपूर्ति वोल्टेज ((VDDIO): -0.3 - 4 V
डिस्प्ले के लिए आपूर्ति वोल्टेज ((वीडीडीएच): -0.3 - 15 वी
जीवन काल (80 cd/m2): 10,000 घंटे
उपरोक्त सभी वोल्टेज ¥VSS = 0V पर आधारित हैं।
> जब इस मॉड्यूल का उपयोग उपरोक्त पूर्ण अधिकतम क्षमताओं से अधिक किया जाता है, तो मॉड्यूल का स्थायी टूटना हो सकता है।यह अनुभाग 3 के अनुसार शर्तों के तहत इस मॉड्यूल का उपयोग करना वांछनीय है∙ ∙ ऑप्टिकल और इलेक्ट्रिकल विशेषताएं ∙ यदि इस मॉड्यूल का उपयोग इन परिस्थितियों से परे किया जाता है, तो मॉड्यूल की खराबी हो सकती है और मॉड्यूल की विश्वसनीयता बिगड़ सकती है।
> परिभाषित तापमान सीमाओं में ध्रुवीकरणकर्ता शामिल नहीं है। ध्रुवीकरणकर्ता का अधिकतम सहन तापमान 80C होना चाहिए।
> वीसीसी = 14.0 वी, टीए = 25 डिग्री सेल्सियस, 50% चेकरबोर्ड। सॉफ्टवेयर कॉन्फ़िगरेशन अनुभाग 4.5 आरंभिकता का पालन करता है। जीवनकाल का अंत प्रारंभिक चमक का 50% के रूप में निर्दिष्ट है।कमरे के तापमान पर औसत संचालन जीवन का अनुमान उच्च तापमान स्थितियों में त्वरित संचालन द्वारा लगाया जाता है.

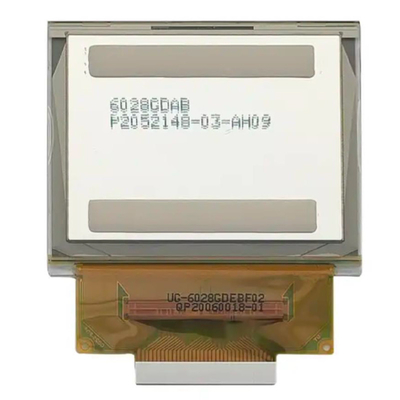

1.69 इंच पूर्ण रंग OLED 160x128 पिक्सल SSD1333 ड्राइवर आईसी उत्पाद ड्राइंग

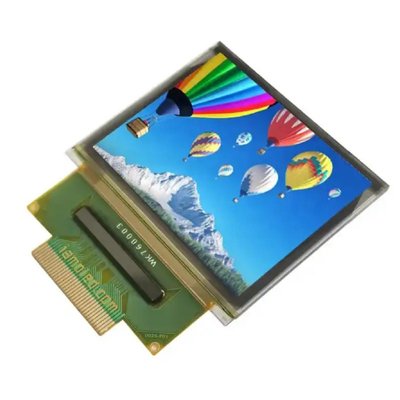

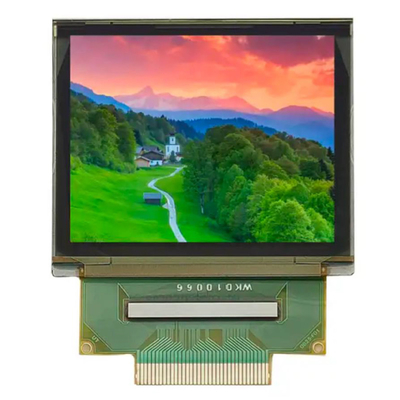

1.69 इंच पूर्ण रंग OLED 160x128 पिक्सल SSD1333 ड्राइवर आईसी उत्पाद छवि
ओईएल डिस्प्ले मॉड्यूल के लिए डिजाइन सावधानी
1) निरपेक्ष अधिकतम रेटिंग्स वे रेटिंग्स हैं जिन्हें OEL डिस्प्ले मॉड्यूल के लिए पार नहीं किया जा सकता है, और यदि इन मूल्यों को पार किया जाता है, तो पैनल क्षति हो सकती है।
2) शोर के कारण खराबी होने से बचने के लिए, VIL और VIH विनिर्देशों को पूरा करने और साथ ही, सिग्नल लाइन केबल को यथासंभव छोटा बनाने पर ध्यान दें।
3) हम आपको बिजली सर्किट (वीडीडी) में अतिरिक्त वर्तमान रोकथाम इकाई (फ्यूज, आदि) स्थापित करने की सलाह देते हैं (अनुशंसित मूल्यः 0.5A)
4) पड़ोसी उपकरणों के साथ आपसी शोर हस्तक्षेप की घटना से बचने के लिए पर्याप्त ध्यान दें।
5) ईएमआई के लिए, उपकरण पक्ष में आवश्यक उपाय करना अनिवार्य है।
6) ओईएल डिस्प्ले मॉड्यूल को फिक्स करते समय बाहरी प्लास्टिक के आवास को फिक्स करें।
7) यदि ओईएल डिस्प्ले मॉड्यूल के लिए बिजली की आपूर्ति ओईएल डिस्प्ले पैनल काम कर रहा है जबकि मुख्य बैटरी को बाहर निकालने जैसे त्रुटियों के कारण जबरन बंद हो जाती है,हम इस OEL प्रदर्शन मॉड्यूल की गुणवत्ता की गारंटी नहीं दे सकते.
8) आईसी चिप के पीछे के चेहरे से जुड़ा विद्युत संभावित निम्नानुसार होना चाहिएः SSD1333
* उपरोक्त के अलावा किसी अन्य संभावित से कनेक्शन (संपर्क) आईसी के टूटने का कारण बन सकता है।
