1.5 इंच 128x128 डॉट्स 262k रंग AMOLED डिस्प्ले ZIF प्रकार UG-2828GDEDF11 SSD1351 नियंत्रक

SFOS150TW-7100AN विनिर्देश.pdf

1.5 इंच OLED डिस्प्ले, 128x128 डॉट्स 262k कलर AMOLED डिस्प्ले SSD1351उत्पाद का परिचय

उत्पाद की त्वरित समीक्षा

√ मॉडल संख्याUG-2828GDEDF11

प्रकारः ग्राफिक
संरचना: सीओजी
आकारः1.5 इंच
¢ 128 x 128 डॉट मैट्रिक्स
¢IC:SSD1351
3 वी बिजली आपूर्ति
¥1/128 शुल्क
¢इंटरफेस: 8080,SPI,I2C
रंग प्रदर्शित करें: पूर्ण रंग


विवरण

ऑर्गेनिक लाइट-एमिटिंग डायोड (ओएलईडी) एक नई पीढ़ी की तकनीक है, जो तेज और स्पष्ट छवियों के साथ अधिक चुस्त प्रतिक्रिया गति के साथ है।UG-2828GDEDF11 OLED डिस्प्ले 120 x 128 डॉट्स व्यक्तिगत मोनो रंग से बना हैयह ओएलईडी मॉड्यूल हल्का, कम बिजली और छोटा है, विभिन्न इंटरफेस वैकल्पिक हैं; यह डिफ़ॉल्ट एसपीआई, समानांतर और आई 2 सी इंटरफ़ेस है।

सक्रिय क्षेत्र का आकार 1.5 ′′ विकर्ण है जिसमें मॉड्यूल आयाम 33.80 × 34.00 × 1.60 (मिमी), सक्रिय क्षेत्र आयाम 26.855 × 26.864 (मिमी) है। यह 1.5 इंच के OLED डिस्प्ले में अंतर्निहित IC SSD1315 है और इसमें उच्च कंट्रास्ट अनुपात 20 है।,000: 1. तर्क आपूर्ति वोल्टेज 1.65V-3.5V से रेंज, विशिष्ट मूल्य 3V है। यह चिकित्सा उपकरण, पीओएस प्रणाली, सफेद सामान, घरेलू अनुप्रयोगों जैसे आवेदन के लिए महान है,औद्योगिक उपकरणऑटोमेशन, ऑडियो/विजुअल डिस्प्ले सिस्टम, व्यक्तिगत देखभाल उपकरण, घरेलू सामान, ऑटोमोबाइल डिस्प्ले, गतिशील सूचना डिस्प्ले आदि।

विशेषताएं:

ऑपरेशन के लिए आपूर्ति वोल्टेज ((VDD ): -0.3- 4 V
I/O पिनों के लिए आपूर्ति वोल्टेज ((VDDIO): -0.3 - 4 V
डिस्प्ले के लिए आपूर्ति वोल्टेज ((वीडीडीएच): -0.3 - 15 वी
जीवन काल (80 cd/m2): 10,000 घंटे

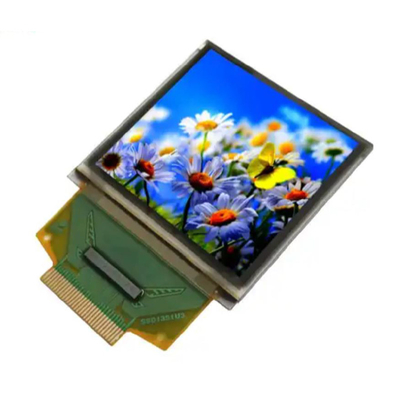

1.5 इंच OLED डिस्प्ले, 128x128 डॉट्स 262k कलर AMOLED डिस्प्ले SSD1351उत्पाद चित्र

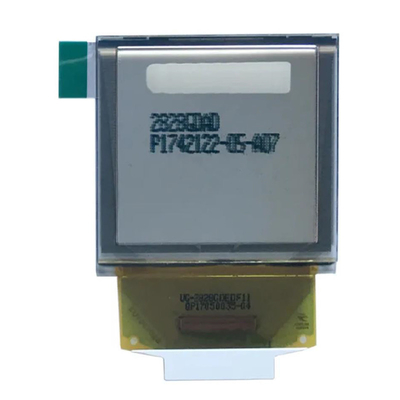

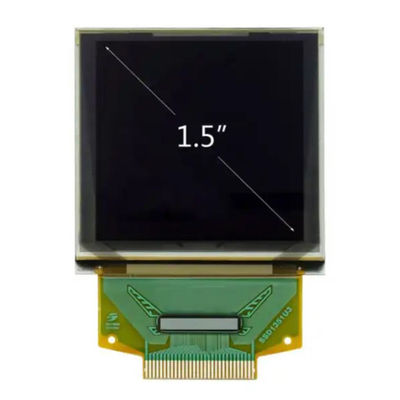

1.5 इंच OLED डिस्प्ले, 128x128 डॉट्स 262k कलर AMOLED डिस्प्ले SSD1351उत्पाद छवि

ओईएल डिस्प्ले मॉड्यूल के लिए डिजाइन सावधानी

1) निरपेक्ष अधिकतम रेटिंग्स वे रेटिंग्स हैं जिन्हें OEL डिस्प्ले मॉड्यूल के लिए पार नहीं किया जा सकता है, और यदि इन मूल्यों को पार किया जाता है, तो पैनल क्षति हो सकती है।
2) शोर के कारण खराबी होने से बचने के लिए, VIL और VIH विनिर्देशों को पूरा करने और साथ ही, सिग्नल लाइन केबल को यथासंभव छोटा बनाने पर ध्यान दें।
3) हम आपको बिजली सर्किट (वीडीडी) में अतिरिक्त वर्तमान रोकथाम इकाई (फ्यूज, आदि) स्थापित करने की सलाह देते हैं (अनुशंसित मूल्यः 0.5A)
4) पड़ोसी उपकरणों के साथ आपसी शोर हस्तक्षेप की घटना से बचने के लिए पर्याप्त ध्यान दें।
5) ईएमआई के लिए, उपकरण पक्ष में आवश्यक उपाय करना अनिवार्य है।
6) ओईएल डिस्प्ले मॉड्यूल को फिक्स करते समय बाहरी प्लास्टिक के आवास को फिक्स करें।
7) यदि ओईएल डिस्प्ले मॉड्यूल के लिए बिजली की आपूर्ति ओईएल डिस्प्ले पैनल काम कर रहा है जबकि मुख्य बैटरी को बाहर निकालने जैसे त्रुटियों के कारण जबरन बंद हो जाती है,हम इस OEL प्रदर्शन मॉड्यूल की गुणवत्ता की गारंटी नहीं दे सकते.
8) आईसी चिप के पीछे के चेहरे से जुड़ा विद्युत संभावित निम्नानुसार होना चाहिएः SSD1315
* उपरोक्त के अलावा किसी अन्य संभावित से कनेक्शन (संपर्क) आईसी के टूटने का कारण बन सकता है।


AMOLED के बारे में

पूर्ण रंग प्रदर्शन यह जांचने के लिए एक महत्वपूर्ण संकेत है कि क्या प्रदर्शन बाजार में प्रतिस्पर्धी है, इसलिए कई पूर्ण रंग प्रौद्योगिकियों को ओएलईडी डिस्प्ले पर भी लागू किया जाता है,पैनल के प्रकार के अनुसार आमतौर पर निम्नलिखित तीन है: आरजीबी पिक्सेल स्वतंत्र प्रकाश, रंग फिल्टर और प्रकाश रंग रूपांतरण।

आरजीबी पिक्सेल स्वतंत्र रूप से प्रकाश उत्सर्जित करते हैं

वर्तमान में प्रकाश को स्वतंत्र रूप से उत्सर्जित करने के लिए ल्यूमिनेसेंट सामग्री का उपयोग सबसे अधिक इस्तेमाल किया जाने वाला रंग मोड है। यह सटीक धातु छाया मास्क और सीसीडी पिक्सेल संरेखण तकनीक का उपयोग है, पहले लाल तैयार करें,हरी, नीला तीन प्राथमिक रंग प्रकाश उत्सर्जक केंद्र, और फिर सही रंग का उत्पादन करने के लिए तीन रंग संयोजनों के रंग मिश्रण अनुपात समायोजित,ताकि तीन रंगों वाला OLED तत्व स्वतंत्र रूप से एक पिक्सेल बनाने के लिए प्रकाश उत्सर्जित करे.

इस तकनीक की कुंजी प्रकाशमान सामग्री की रंग शुद्धता और प्रकाश दक्षता में सुधार करना है, साथ ही धातु छाया मुखौटे की उत्कीर्णन तकनीक में सुधार करना है।

ओएलईडी के मूल के रूप में, कार्बनिक अर्धचालक प्रकाश उत्सर्जक सामग्रियों में आम तौर पर संयोजित छोटे अणु, धातु परिसर और कठोर सपाट संरचनाओं वाले पॉलिमर होते हैं।आम तौर पर प्रयुक्त त्रिवर्णीय सामग्रियों की विशेषताएं और वर्गीकरण निम्नलिखित हैं:

1नीली चमकती सामग्री

नीली रोशनी आमतौर पर लगभग 450 एनएम की तरंग दैर्ध्य पर प्रकाश उत्सर्जित करती है, जो लगभग 2.76 ईवी की फोटॉन ऊर्जा के अनुरूप होती है।नीली चमकदार सामग्री का संयोजन स्तर कम है, और उनमें से अधिकांश में एक घुमावदार और कठोर संरचना होती है। आम तौर पर उपयोग की जाने वाली नीली रोशनी सामग्री TMTPEPA, BDPAS और ST-G1 हैं।

2हरी चमकती सामग्री

हरी रोशनी की प्रकाश तरंग दैर्ध्य लगभग 532 एनएम है, और संबंधित फोटॉन ऊर्जा लगभग 2.33 ईवी है, और आमतौर पर इस्तेमाल की जाने वाली हरी रोशनी उत्सर्जक सामग्री अलाक 3, टीडीईटीई, कुमारिन, एनपीजीएल, आदि हैं।

3. लाल चमकती सामग्री

लाल प्रकाश की चमकती तरंग दैर्ध्य लगभग 65 एनएम है, और संबंधित फोटॉन ऊर्जा 1.9 ईवी है, और तीन प्राथमिक रंगों में,लाल प्रकाश उत्सर्जक सामग्री के HOMO और LUMO ऊर्जा स्तरों के बीच अंतर सबसे छोटा है, और आम तौर पर उपयोग की जाने वाली लाल प्रकाश सामग्री लाल फ्लोरीन, पीटीपीपी, डीसीजेटीबी और टीज़-जीएल हैं।

कार्बनिक छोटे अणु प्रकाशमान सामग्री के सामने सबसे बड़ी बाधा यह है कि आरजीबी सामग्री का जीवनकाल बहुत भिन्न होता है, विशेष रूप से शुद्धता,लाल और नीले रंग की सामग्री की दक्षता और जीवन काल में सुधार की आवश्यकता है।इसलिए, मुख्य चमकती सामग्री के संकरण के माध्यम से, उच्च रंग शुद्धता, उच्च प्रकाश दक्षता और मजबूत स्थिरता के साथ नीले और लाल प्रकाश प्राप्त होते हैं।स्पष्ट आणविक संरचना और आणविक भार के साथ छोटे अणु प्रकाशमान सामग्री की तुलना में, the advantage of polymer luminescent materials is that their luminescence wavelengths can be adjusted by chemical modification to obtain various colors covering the entire visible range from blue to green to red, लेकिन उनका जीवनकाल छोटे अणु प्रकाशमान सामग्री की तुलना में छोटा है, और प्रकाश दक्षता और जीवनकाल में सुधार की आवश्यकता है।

ओएलईडी डिस्प्ले के रंग, उच्च रिज़ॉल्यूशन और बड़े क्षेत्र के साथ, धातु छाया मास्क की उत्कीर्णन तकनीक सीधे डिस्प्ले बोर्ड छवि की गुणवत्ता को प्रभावित करती है,इसलिए धातु छाया मास्क ग्राफिक्स के आयामी सटीकता और स्थिति सटीकता के लिए अधिक सख्त आवश्यकताओं को आगे रखा जाता है.

आरजीबी पिक्सेल के स्वतंत्र उत्सर्जन के संबंध में, हमें पिक्सेल व्यवस्था के बारे में बात करनी होगी। वर्तमान में,पेन्टिल आरजीबी व्यवस्था सैमसंग द्वारा AMOLED स्क्रीन में प्रतिनिधित्व सबसे प्रसिद्ध है, इस व्यवस्था का एकल पिक्सेल मानक आरजीबी व्यवस्था से अलग है, और अधिकांश एमोलेड स्क्रीन प्रत्येक पिक्सेल के लिए लाल-हरे या नीले-हरे रंग का उपयोग करती हैं,और फिर चतुराई से उप-पिक्सेल साझा जब वे बगल में व्यवस्थित कर रहे हैं, ताकि पूरी स्क्रीन अभी भी पूर्ण रंग प्रदर्शन प्राप्त कर सके।

कमियां

1. AMOLED पेंटिल पिक्सेल व्यवस्था को अपनाता है, वास्तविक संकल्प केवल नाममात्र के दो तिहाई तक पहुंच सकता है, कम डीपीआई के मामले में, दानेदारपन बहुत भारी होगा,और रंगीन बिंदुओं को करीब से देखा जा सकता है, और पाठ, तालिकाओं और ग्राफिक्स जैसे सभी रंग ब्लॉक सीमाओं को प्रकाश उत्सर्जन में मदद करने के लिए पास के पिक्सेल की मदद से प्रदर्शित करने की आवश्यकता है,जिसके परिणामस्वरूप गंभीर और अपरिहार्य समस्याएं होती हैं जैसे कि धुंधले किनारे और रंगीन रंग.

2. एमोलेड का हरे रंग पर जोर इसके बहुत जीवंत होने का कारण बनता है और लंबे समय तक देखने पर आंखों की थकान का कारण बनता है। एमोलेड (या पेंटिल के साथ) के रंग तापमान के साथ एक समस्या है।

3. एमोलेड में सुपर हाई कंट्रास्ट रेश्यो होता है, लेकिन जब अंधेरी तस्वीर प्रदर्शित होती है, तो यह रंग के पैच के लिए प्रवण होता है, खासकर गतिशील छवियों में।और इसका अल्ट्रा-हाई कंट्रास्ट आंशिक रूप से गैर-प्रकाशित काले रंगों से आता है.

4. AMOLED का प्रत्येक पिक्सेल एक स्वतंत्र उत्सर्जक है, इसलिए उम्र बढ़ने की प्रक्रिया के दौरान, विभिन्न पिक्सेल में उम्र बढ़ने की विभिन्न डिग्री हो सकती है, जिसके परिणामस्वरूप अलग-अलग चमक हो सकती है,तो रंग कास्ट समस्या अधिक जटिल हो जाएगा.

5. जब डिस्प्ले सफेद होता है, तो AMOLED एलसीडी की तुलना में अधिक बिजली का उपभोग करता है, तो AMOLED स्क्रीन वाले मोबाइल फोन का यूआई काले रंग का क्यों होता है। हालांकि, वर्तमान में,इंटरनेट सर्फिंग जैसे अनुप्रयोगों की छवियां, खेल, और ई-किताबें लगभग सभी उच्च चमक वाले रंगों में हैं, और अधिकांश वेबसाइटों का पृष्ठभूमि रंग सफेद है।

सैद्धांतिक रूप से, प्रति पिक्सेल रंग की कमी कोई बड़ी समस्या नहीं है, और डिस्प्ले ड्राइवर को आसन्न एक के साथ प्रदर्शित किया जा सकता है।

हालांकि, व्यवहार में, यह सॉफ्टवेयर पर अधिक मांग है, और छवि कलाकृतियों और मूरा का उत्पादन करने की संभावना है।ड्राइवर प्रौद्योगिकी भी हैनीचे OLED पिक्सेल ड्राइवर सर्किट के सामान्य डिजाइनों का वर्णन दिया गया है।

(अधिक पढ़ने के लिए 1.45 इंच उत्पाद विवरण पर जाएं)
