उत्पाद विवरण:
|
| उत्पाद: | 0.96 इंच OLED 7 पिन | संरचना: | सीओजी + पीसीबी |
|---|---|---|---|
| संकल्प: | 128x64 पिक्सेल | इंटरफेस: | SPI और I2C वैकल्पिक |
| अल्गल को देखना: | सभी देखने के कोण | पिन नंबर: | 7 पिन (4 पिन वैकल्पिक) |
| रंग: | सफ़ेद नीला वैकल्पिक | मॉड्यूल आकार: | 27.5(डब्ल्यू)×27.8(एच)×2.7(टी) मिमी |
| ग्लास: | PMOLED (निष्क्रिय मैट्रिक्स OLED) | नियंत्रक: | एसएसडी 1306 या समकक्ष |
| विद्युत आपूर्ति: | 3वी/5वी | ऑपरेटिंग टेम्प.: | -40 ℃ से + 85 ℃ |
| इसके विपरीत अनुपात: | 2000 : 1 (डार्क रूम कंट्रास्ट) | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | ओलेड डिस्प्ले 128x64,0.96 इंच का OLED डिस्प्ले,SSD1306 नियंत्रक OLED डिस्प्ले |
||
0.96 इंच SSD1306 नियंत्रक 7 पिन सफेद और नीले फोंट SPI OLED डिस्प्ले 128x64 3V PMOLED उत्पाद विवरण
SFOM096YZ7-12864WB-01 मॉडल SF-OS096YZ7-12864WB-01 का एक्सटेंशन आइटम है जिसमें मॉड्यूल पर एक पीसीबी बोर्ड है; इसका विकर्ण आकार 0.96 इंच है, जो 128x64 पिक्सेल से बना है।चार माउंटिंग छेद के साथ यह पीसीबी बोर्ड ग्राहकों के लिए अपने अनुप्रयोगों पर मॉड्यूल को ठीक करने के लिए एक आसान विधि है. SFOM096YZ7-12864WB-01 मॉड्यूल SSD1306 IC के साथ निर्मित है; यह 4-वायर SPI इंटरफ़ेस का समर्थन करता है; वैकल्पिक I2C इंटरफ़ेस, ड्राइविंग ड्यूटी 1/64, तर्क के लिए आपूर्ति वोल्टेज 3.3V ~ 5V से है,रूपांतरण सर्किट के साथ I/O स्तर 5V से 3V, 50% चेकबोर्ड करंट के साथ डिस्प्ले 80mA @3.3VDD (सामान्य मूल्य) है। मॉड्यूल का कनेक्शन 7 हेडर पिन, वैकल्पिक 4 पिन हेडर पिन कनेक्शन है।
यह ओएलईडी मॉड्यूल स्मार्ट होम एप्लिकेशन, मेडिकल डिवाइस, स्मार्ट कंट्रोल, मीटर आदि के लिए उपयुक्त है। यह -40°C से +85°C के तापमान पर काम कर सकता है।
1. 0.96 इंच का मिनी OLED डिस्प्ले 128X64 रिज़ॉल्यूशन और SSD1306 चिपसेट के साथ
2अल्ट्रा-कम बिजली की खपतः पूर्ण स्क्रीन प्रकाश 0.08w
3. आसान स्थापना के लिए चार माउंटिंग छेद
4. इंटरफ़ेस प्रकारः SPI (IIC में बदला जा सकता है)
5. विभिन्न प्रकार के नियंत्रण चिप्स का समर्थन करेंः Arduino 51 श्रृंखला, msp430 श्रृंखला, stm32/2 CSR IC, ETC के साथ पूरी तरह से संगत
6बिजली वोल्टेजः डीसी 3V - 5V
विशेषताएं:
| उत्पाद: | 0.96 इंच OLED 7 पिन | संरचना: | सीओजी + पीसीबी |
|---|---|---|---|
| संकल्पः | 128x64 पिक्सेल | इंटरफेस: | SPI और I2C वैकल्पिक |
| अल्गल देखना: | सभी देखने का कोण | पिन संख्याः | 7 पिन (4 पिन वैकल्पिक) |
| रंगः | सफेद नीला वैकल्पिक | मॉड्यूल का आकारः | 27.5 ((W) × 27.8 ((H) × 2.7 ((T) मिमी |
| कांच: | PMOLED (पासिव मैट्रिक्स OLED) | नियंत्रक: | एसएसडी 1306 या समकक्ष |
| विद्युत आपूर्ति: | 3V / 5V | ऑपरेटिंग टेम्पः | -40°C से +85°C तक |
| कंट्रास्ट अनुपातः | 2000: 1 (अंधेरे कमरे का कंट्रास्ट) | अनुपालन: | REACH और RoHS अनुरूप |
SAEF प्रौद्योगिकी एक पेशेवर OLED मॉड्यूल आपूर्तिकर्ता है। हम मानक निष्क्रिय मैट्रिक्स OLED (PMOLED) / OLED डॉट मैट्रिक्स डिस्प्ले और कस्टम डिजाइन चरित्र OLED मॉड्यूल की एक विस्तृत श्रृंखला प्रदान करते हैं,ओएलईडी ग्राफिक डिस्प्ले और ओएलईडी डिस्प्ले पैनलयांत्रिक संरचना में चिप ऑन बोर्ड (सीओबी), चिप ऑन ग्लास (सीओजी), और टीएबी (टेप ऑटोमेटेड बॉन्ड) प्रकार शामिल हैं। ग्राहक एसटीएन एलसीडी से ओएलईडी डिस्प्ले तक आसानी से अनुप्रयोगों को अपग्रेड कर सकते हैं।एसएईएफ ओएलईडी मॉड्यूल सभी महत्वपूर्ण लाभों के साथ प्रस्तुत किए जाते हैं

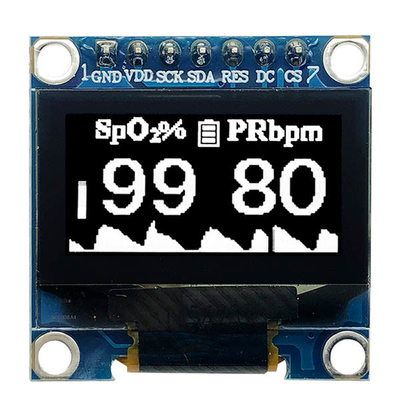

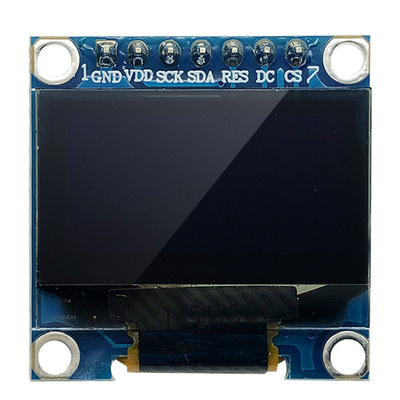

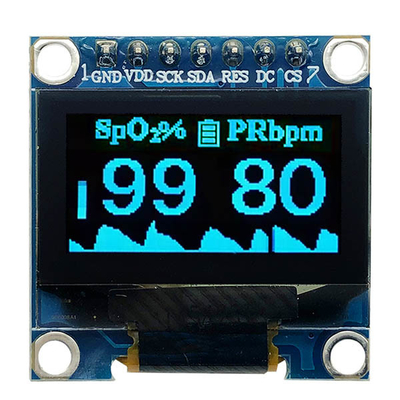

0.96 इंच SSD1306 नियंत्रक 7 पिन सफेद और नीले फोंट SPI OLED डिस्प्ले 128x64 3V PMOLED उत्पाद चित्रण

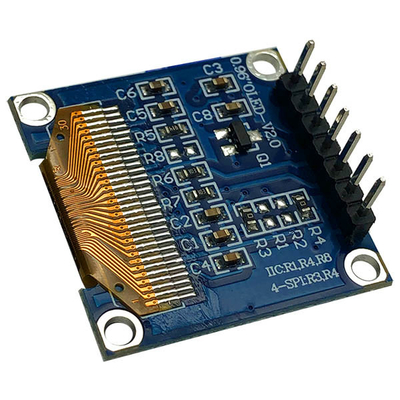

0.96 इंच SSD1306 नियंत्रक 7 पिन सफेद और नीले फोंट SPI OLED डिस्प्ले 128x64 3V PMOLED उत्पाद छवि
ओएलईडी मॉड्यूल से निपटने के लिए सावधानी
1. डिस्प्ले पैनल कांच और ध्रुवीकरण से बना है. चूंकि कांच नाजुक है. यह विशेष रूप से किनारों पर हैंडलिंग के दौरान चिप हो जाता है. कृपया गिरने या झड़ने से बचें.इसे गिराकर या टक्कर देकर यांत्रिक झटका न दें।.
2. डिस्प्ले की सतह या आसन्न क्षेत्रों पर अत्यधिक बल न लगाएं क्योंकि इससे असामान्य स्थिति पैदा हो सकती है.यह प्रदर्शन क्षेत्र को दाग देगा (कुछ सौंदर्य प्रसाधन ध्रुवीकरण के लिए निर्धारित कर रहे हैं).
3. OLED मॉड्यूल के डिस्प्ले सतह को कवर करने वाला ध्रुवीकरण नरम और आसानी से खरोंच है. इस ध्रुवीकरण को सावधानी से संभालें. स्पर्श न करें,एचबी पेंसिल लीड (ग्लास) से कठिन किसी भी चीज़ के साथ खुले ध्रुवीकरण को धक्का दें या रगड़ेंप्रदर्शन क्षेत्र पर निशान छोड़ने से बचने के लिए कुछ भी न लगाएं या संलग्न न करें। सतह पर संघनक और ठंड के कारण टर्मिनलों के संपर्क से क्षति होगी,ध्रुवीकरण को दाग या गंदा करेंकम तापमान पर परीक्षण के बाद, उत्पादों को कमरे के तापमान की हवा के संपर्क में आने से पहले एक कंटेनर में गर्म किया जाना चाहिए।
4. यदि प्रदर्शन सतह दूषित हो जाती है, तो सतह पर सांस लें और इसे नरम सूखे कपड़े से धीरे-धीरे पोंछें. यदि यह भारी दूषित है, तो निम्नलिखित विलायक में से किसी एक के साथ कपड़े को गीला करें.
- आइसोप्रोपाइल अल्कोहल
- एथिल अल्कोहल
डिस्प्ले की सतह को क्षतिग्रस्त करने से बचने के लिए कठोरता से स्क्रब न करें।
5उपरोक्त के अलावा अन्य विलायक ध्रुवीकरण को नुकसान पहुंचा सकते हैं। विशेष रूप से निम्नलिखित का उपयोग न करें।
- पानी
- केटोन
- सुगंधित विलायक
लार या पानी की बूंदों को तुरंत पोंछें, लंबे समय तक पानी के संपर्क में आने से विकृति या रंग फीका पड़ सकता है। तेल और वसा के संपर्क से बचें।
6इलेक्ट्रोड के संक्षारण को कम करने के लिए सावधानी बरतें। इलेक्ट्रोड के संक्षारण को उच्च आर्द्रता वाले वातावरण में पानी की बूंदों, नमी संघनक या वर्तमान प्रवाह से तेज किया जाता है।
7. OLED मॉड्यूल को माउंट करते समय यह सुनिश्चित करें कि यह मोड़, विकृति और विकृति से मुक्त है। विशेष रूप से, I ̇ O केबल को जबरन खींचें या मोड़ें नहीं।
8ओएलईडी मॉड्यूल को अलग करने या संसाधित करने का प्रयास न करें।
9. एनसी टर्मिनल खुला होना चाहिए. कुछ भी कनेक्ट नहीं है.
10. यदि तर्क सर्किट शक्ति बंद है, इनपुट संकेत लागू नहीं करते.
11विद्युत स्थैतिक डिस्चार्ज नियंत्रण,क्योंकि इस मॉड्यूल में एक CMOS LSI का उपयोग किया जाता है,इसलिए विद्युत स्थैतिक डिस्चार्ज पर समान ध्यान दिया जाना चाहिए जैसा कि एक साधारण CMOS IC के लिए किया जाता है।स्थिर विद्युत द्वारा तत्वों के विनाश को रोकने के लिए, एक इष्टतम कार्य वातावरण बनाए रखने के लिए सावधान रहें।
- ओएलईडी को उसके पैकिंग केस से निकालने या उसे सेट में शामिल करने से पहले, सुनिश्चित करें कि मॉड्यूल और आपके शरीर में एक ही विद्युत क्षमता है।ओएलईडी मॉड्यूल को संभालने के दौरान शरीर को ग्राउंड करना सुनिश्चित करें.
- इकट्ठा करने के लिए आवश्यक उपकरण, जैसे कि लोहे के लोहे को ठीक से ग्राउंड किया जाना चाहिए। सुनिश्चित करें कि लोहे के लिए एसी पावर स्रोत लीक न हो।एलसीएम को जोड़ने के लिए इलेक्ट्रिक स्क्रूड्राइवर का प्रयोग करते समय, मोटर के कम्यूटेटर से आने वाली विद्युत चुम्बकीय तरंगों के प्रसारण को यथासंभव कम करने के लिए स्क्रूड्राइवर को ग्राउंड पॉटेंशियल होना चाहिए।
- उत्पन्न स्थैतिक विद्युत की मात्रा को कम करने के लिए, सूखी परिस्थितियों में असेंबलिंग और अन्य कार्य न करें।स्थैतिक बिजली के उत्पादन को कम करने के लिए सावधान रहें कि काम में हवा बहुत सूखी नहीं है50 से 60 प्रतिशत की सापेक्ष आर्द्रता की सिफारिश की जाती है। जहां तक संभव हो, अपने कार्य वस्त्रों और कार्य बेंच की विद्युत क्षमता को जमीन की क्षमता बनाएं।
- OLED मॉड्यूल को डिस्प्ले की सतह की सुरक्षा के लिए एक फिल्म से लेपित किया गया है। इस सुरक्षात्मक फिल्म को छीलने पर सावधानी बरतें क्योंकि स्थैतिक बिजली उत्पन्न हो सकती है।
ओएलईडी मॉड्यूल के भंडारण के लिए सावधानी
1ओएलईडी मॉड्यूल को स्टोर करते समय निम्नलिखित सावधानियां बरतनी चाहिए।
i. उन्हें एक सीलबंद पॉलीएथिलीन बैग में सूखी सामग्री के साथ रखें।
ii. इन्हें अंधेरे स्थान पर रखें। सूर्य के प्रकाश या फ्लोरोसेंट प्रकाश के संपर्क में न लाएं, तापमान 0°C से 35°C के बीच रखें और सापेक्ष आर्द्रता 40% आरएच से 60% आरएच के बीच रखें।
iii. ध्रुवीकरक सतह किसी अन्य वस्तु के संपर्क में नहीं आना चाहिए (हम आपको सलाह देते हैं कि आप उन्हें एंटी-स्टैटिक बिजली कंटेनर में रखें जिसमें वे भेजे गए थे) ।
2. अन्य
i. यदि ओएलईडी मॉड्यूल लंबे समय तक काम कर रहे हैं, तो यह चमक में गिरावट का कारण बनेगा। लंबे समय तक एक ही डिस्प्ले पैटर्न दिखाने की अनुशंसा नहीं की जाती है,अन्यथा प्रदर्शन पैटर्न भूत छवियों के रूप में स्क्रीन पर रह सकता है और यह पुनर्प्राप्त करने योग्य नहीं है.
ii. स्थैतिक विद्युत आदि के कारण होने वाले विनाश के परिणामस्वरूप ओएलईडी मॉड्यूल के प्रदर्शन में गिरावट को कम से कम करना।मॉड्यूल को संभालने के दौरान निम्नलिखित खंडों को पकड़ने से बचने के लिए सावधानी बरतें.
- प्रिंटेड सर्किट बोर्ड का उजागर क्षेत्र।
- टर्मिनल इलेक्ट्रोड अनुभाग.
