उत्पाद विवरण:
|
| उत्पाद: | 2.9 इंच का इंक ईपी पेपर डिस्प्ले | संकल्प: | 296 x 128 डॉट्स रिज़ॉल्यूशन |
|---|---|---|---|
| प्रदर्शन मोड: | सक्रिय मैट्रिक्स इलेक्ट्रोफोरेटिक डिस्प्ले (एएम ईपीडी) | प्रकाशिकी: | सभी दृश्य कोण |
| रूपरेखा मंद।: | 79.0 ((H) x 36.7 ((V) x 1.0 ((T) मिमी | सक्रिय क्षेत्र: | 66.896(एच) x 29.056(वी) मिमी |
| पिक्सेल पिच: | 227 x 226 (112dpi) um | संचालन तापमान: | 0°C से +40°C |
| भंडारण अस्थायी।: | -25°C से +60°C | रंग: | श्याम सफेद |
| सतह उपचार: | प्रतिदीप्ति, 3H | पिन नंबर: | 24 पिन |
| इंटरफेस: | एसपीआई | पिक्सेल व्यवस्था: | ऊर्ध्वाधर पट्टी |
| आगत बहाव: | 3.1 एमए | अनुपालन: | Rohs & Reach अनुपालन |
| प्रमुखता देना: | 2.9 इंच ईएसएल इलेक्ट्रॉनिक ईपेपर डिस्प्ले,शेल्फ लेबल ई-पेपर डिस्प्ले,2.9 इंच ईएसएल ईपेपर डिस्प्ले |
||
2.9 इंच ESL इलेक्ट्रॉनिक ई-पेपर डिस्प्ले Eink डिजिटल मूल्य टैग शेल्फ लेबल उत्पाद विवरण
एसएईएफ टेक्नोलॉजी एसएफईपीडी290बीडब्ल्यू-7020ए01 एक 3-रंग 2.9 ए-एसआई, सक्रिय मैट्रिक्स टीएफटी, इलेक्ट्रॉनिक पेपर डिस्प्ले (ईपीडी) पैनल है।पैनल में इतना उच्च संकल्प (112dpi) है कि यह आसानी से ठीक पैटर्न प्रदर्शित करने में सक्षम हैअपनी द्वि-स्थिर प्रकृति के कारण, ईपीडी पैनल को अद्यतन करने के लिए बहुत कम शक्ति की आवश्यकता होती है और छवि बनाए रखने के लिए कोई शक्ति की आवश्यकता नहीं होती है।
विशेषताएं
1 a-Si TFT सक्रिय मैट्रिक्स इलेक्ट्रॉनिक पेपर डिस्प्ले (EPD)
2 तीन रंगों का समर्थनः सफेद, काला, लाल
3 संकल्पः 296 x 128
4 अति-कम बिजली की खपत
5 सुपर वाइड व्यूइंग एंगल - लगभग 180°
6 अति पतला और हल्का
7 एसपीआई इंटरफेस
8 RoHS अनुरूप
| उत्पाद: | 2.9 इंच इंक ईपी पेपर डिस्प्ले | संकल्पः | 296 X 128 डॉट्स रिज़ॉल्यूशन |
|---|---|---|---|
| प्रदर्शन मोडः | सक्रिय मैट्रिक्स इलेक्ट्रोफोरेटिक डिस्प्ले ((AM EPD) | ऑप्टिक्सः | सभी दृष्टिकोण |
| रूपरेखा डिम.: | 79.0(H) X 36.7(V) X 1.0(T) मिमी | सक्रिय क्षेत्रः | 66.896 ((H) X 29.056 ((V) मिमी |
| पिक्सेल पिचः | 227 X 226 (112dpi) उह | ऑपरेटिंग टेम्पः | 0°C से +40°C तक |
| भंडारण तापमानः | -25°C से +60°C तक | रंगः | काला/सफेद/लाल |
| सतह उपचार: | प्रतिदीप्ति, 3H | पिन संख्याः | 24 पिन |
| इंटरफ़ेसः | एसपीआई | पिक्सेल व्यवस्थाः | ऊर्ध्वाधर पट्टी |
| इनपुट करंटः | 3.1 एमए | अनुपालन: | Rohs & Reach अनुपालन |
भंडारण तापमान TST:-20 - +60 oC
भंडारण आर्द्रता HST: 40%RH - 70%RH
परिवेश का परिचालन तापमान TOP: 0 - +40oC
परिवेश आर्द्रता HOP: 40%RH - 70%RH
70 % आरएच मैक्स. (Ta ️ 40 oC), 40% आरएच मिन. (Ta ️ 60 oC) जहां Ta परिवेश का तापमान है।
पर्यावरण के निरपेक्ष रेटिंग में कोई संघनक और कोई ठंढ नहीं।
पैनल डिस्प्ले सतह का तापमान 0oC Min. और 40oC Max. होना चाहिए। ताज़ा करने का समय ऑपरेटिंग तापमान पर निर्भर करता है।
काले चित्र के किनारे पर लाल रंग का रंग उच्च तापमान पर सामान्य है।
इंक सामग्री नमी और यूवी प्रति संवेदनशील है। The absolute rating operating environments describes the boundary conditions for updating the display while the absolute rating storage environment describe the boundary conditions for a display not updatingजबकि प्रदर्शन निर्दिष्ट परिचालन वातावरण में गारंटी अवधि के लिए विनिर्देश के अनुसार प्रदर्शन करने के लिए रेटेड हैं, बेहतर भंडारण स्थिति,जितना बेहतर ई इंक डिस्प्ले प्रदर्शन करेगा. अन्य नमी और यूवी संवेदनशील घटकों के समान, हम अनुशंसा करते हैं कि हमारे डिस्प्ले तापमान और आर्द्रता नियंत्रण वातावरण में संग्रहीत किए जाएं, और जब भी संभव हो,उपरोक्त परिभाषित इष्टतम भंडारण स्थिति में, सूर्य के प्रकाश से दूर, अपने प्रदर्शन को अनुकूलित करने के लिए।

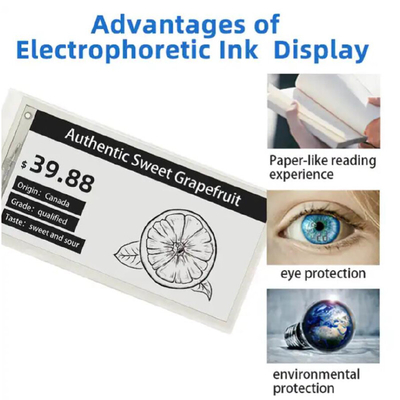

2.9 इंच ईएसएल इलेक्ट्रॉनिक ई-पेपर डिस्प्ले Eink डिजिटल मूल्य टैग शेल्फ लेबल उत्पाद चित्रण
2.9 इंच ESL इलेक्ट्रॉनिक ई-पेपर डिस्प्ले Eink डिजिटल मूल्य टैग शेल्फ लेबल उत्पाद Iमागी
एआईओटी के ईएसएल समाधान का विश्लेषण
ईएसएल, इलेक्ट्रॉनिक शेल्फ लेबल (ईएसएल) का पूरा नाम, इंटरनेट ऑफ थिंग्स का एक डेटा संग्रह पोर्टल है, जो बहुपक्षीय बातचीत डेटा एकत्र करता है,परिचालन में सुधार के लिए पृष्ठभूमि विश्लेषण और आउटपुट रिपोर्ट प्रस्तुत करता हैईएसएल के साथ, प्रत्येक ईएसएल नेटवर्किंग के माध्यम से बैकएंड सर्वर/क्लाउड से जुड़ा हुआ है, इसके अलावा वास्तविक समय और सटीक संशोधन, मूल्य, वस्तुओं के नाम,बारकोडपारंपरिक कागज लेबल की तुलना में, इस तरह के उत्पादों को बाजार में उपलब्ध कराया जा सकता है।ईएसएल में परिचालन लागतों को कम करने और प्रबंधन दक्षता में सुधार करने के फायदे हैं, जो दुकानों के डिजिटल स्तर में सुधार कर सकता है, ग्राहक अनुभव में सुधार कर सकता है, और व्यक्तिगत विपणन प्राप्त कर सकता है।
ईएसएल इलेक्ट्रॉनिक स्याही स्क्रीन, स्क्रीन ड्राइव आईसी, वायरलेस संचार मॉड्यूल, बैटरी और प्रतिरोध क्षमता सेंसर से बने होते हैं।
ई-पेपर इनसाइट के आंकड़ों के अनुसार, 2021 में, वैश्विक ई-पेपर डिस्प्ले मॉड्यूल (ई-इंक स्क्रीन और मॉड्यूल) की संख्या लगभग 180 मिलियन होगी।जिसमें से 90% से अधिक ई-पेपर मॉड्यूल चीन में निर्मित होते हैं।इलेक्ट्रॉनिक इंक स्क्रीन और मॉड्यूल के मूल निर्माताओं में मुख्य रूप से युआन ताई टेक्नोलॉजी ई इंक, बीओई, एओई, प्लास्टिक लॉजिक, पर्वासिव डिस्प्ले, वीफेंग टेक्नोलॉजी, जियाक्सियन इलेक्ट्रॉनिक्स,डायनमो, Xingtai Technology (Xingtai Yingke, Holitech की एक सहायक कंपनी), Qingyue Optoelectronics, Yashi Optoelectronics, Lianji Electronics, Dongfang Kemai, Mofang Optoelectronics, Diading Optoelectronics,आदि.
मुख्य नियंत्रक एक टेक्सास इंस्ट्रूमेंट्स MSP430G2553 है, जिसमें 16KB फ्लैश मेमोरी, 512B SRAM, तुलनाकर्ता, UART/SPI/I2C और टाइमर फ़ंक्शन के साथ 16MHz MCU है।
ईएसएल मुख्य नियंत्रण चिप का चयन वायरलेस संचार कार्यों को एकीकृत करने के लिए अधिक इच्छुक हैः
उदाहरण के लिए, टेक्सास इंस्ट्रूमेंट्स की CC2640R2F, एक SimpleLinkTM 32-बिट Arm Cortex-M3 कम ऊर्जा ब्लूटूथ® वायरलेस MCU 128kB फ्लैश मेमोरी और 275kB ROM के साथ;
टेलिंक का TSLR835x 2.4GHz आरएफ चिप समाधानों के लिए समर्पित है;
सिलिकॉन लैब्स के EFR32FG22 (FG22) और EFR32BG22 (BG22) SOCS 802 का समर्थन करते हैं।15.4 और ब्लूटूथ कम ऊर्जा प्रोटोकॉल आमतौर पर ईएसएल में पाए जाते हैं और टीएक्स पावर, आरएक्स और पावर में बाजार-अग्रणी आरएफ प्रदर्शन प्रदान करते हैं;
RUNJET का RJM8L303 13.56MHz NFC कार्यक्षमता को एकीकृत करता है;
Rockchip की RK3566 TCON-EBC के साथ आती है, जिसके लिए अतिरिक्त ई-इंक स्क्रीन नियंत्रण चिप्स की आवश्यकता नहीं होती है;
N.X.P का ब्लूटूथ BLE चिप QN9021;
INGCHIPS का ब्लूटूथ 5.1 LE चिप ING918xx;
नॉर्डिक का ब्लूटूथ चिप nRF52832;
YICHIP की YC11XX सीरीज;
INPLAY का IN610;
LENZE'ST17H65/ST17H62;
PHYPLUS'PHY6202;
UNICMICRO का UME3213, आदि।
बुद्धिमान आईओटी एआईओटी के विशाल बाजार में, ईएसएल केवल एक उत्पाद है। यदि एक दिन सभी चिप्स के लेबल ईएसएल का उपयोग करते हैं, तो उद्योग वास्तव में लोकप्रिय होगा।Paiming Xincheng एक तेजी से मिलान घटक व्यापार मंच है, और पिछले कुछ वर्षों में IoT चिप्स की एक लाभदायक आपूर्ति जमा की है। हम घटकों की लंबी पूंछ ग्राहक आधार की सेवा पर ध्यान केंद्रित,प्रत्येक चिप निर्माता या वितरक के प्रत्येक चिप को डिजाइन में अधिक कुशल बनाना, डिजाइन विन और परिसंचरण, इंजीनियरों को चयन, नमूना और खरीद में मदद करना, और इलेक्ट्रॉनिक्स उद्योग की आपूर्ति और मांग में मामूली योगदान देना।
