उत्पाद विवरण:
|
| उत्पाद: | 1.27 इंच रंगीन OLED | संकल्प: | 128x96 पिक्सल का संकल्प |
|---|---|---|---|
| प्रदर्शन मोड: | निष्क्रिय मैट्रिक्स | इंटरफेस: | 8-बिट 68XX/80XX समानांतर, 4-वायर SPI, I2C |
| रंग प्रदर्शित करें: | पूर्ण रंग | प्रकाशिकी: | सभी दृश्य कोण |
| रूपरेखा मंद।: | 33.70 × 26.90 × 1.60 (मिमी) | सक्रिय क्षेत्र: | 25.708 × 19.28 (मिमी) |
| पिक्सेल पिच: | 0.067 × 0.201 (मिमी) | संचालन तापमान: | -40 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस |
| भंडारण अस्थायी।: | -40 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस | चालक आई.सी: | एसएसडी1351 |
| तर्क के लिए आपूर्ति वोल्टेज: | 1.65 - 3.5V | पिन नंबर: | 30 पिन |
| आईसी पैकेज का प्रकार: | सीओएफ | मॉड्यूल कनेक्शन प्रकार: | ZIF |
| कर्तव्य: | 1/96 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 128x96 AMOLED डिस्प्ले मॉड्यूल,30 पिन एमोलेड डिस्प्ले मॉड्यूल,चिकित्सा उपकरण AMOLED डिस्प्ले मॉड्यूल |
||
1.27 इंच AMOLED UG-2896GDEAF11 SSD1351 नियंत्रक 128x96 निष्क्रिय मैट्रिक्स 30 पिन ZIF चिकित्सा उपकरण के लिए कनेक्शन उत्पाद का वर्णन
ऑर्गेनिक लाइट-एमिटिंग डायोड (ओएलईडी) एक नई पीढ़ी की तकनीक है, जो तेज और स्पष्ट छवियों के साथ अधिक चुस्त प्रतिक्रिया गति के साथ है। यह ओएलईडी 1.27 इंच मॉडल नं।UG-2896GDEAF11 OLED डिस्प्ले 128 RGB x 96 डॉट्स व्यक्तिगत से बना हैयह ओएलईडी मॉड्यूल हल्का, कम बिजली और छोटा है, विभिन्न इंटरफेस वैकल्पिक हैं; यह डिफ़ॉल्ट एसपीआई, समानांतर और आई 2 सी इंटरफ़ेस है।
सक्रिय क्षेत्र का आकार मॉड्यूल आयाम 33.70 × 26.90 × 1.60 (मिमी), सक्रिय क्षेत्र आयाम 25.708 × 19.28 (मिमी) के साथ 1.27 ′′ विकर्ण है। यह 1.27 इंच के OLED डिस्प्ले में अंतर्निहित IC SSD1351 है और इसमें उच्च कंट्रास्ट अनुपात 20 है,000: 1. तर्क आपूर्ति वोल्टेज 1.65V-3.5V से रेंज, विशिष्ट मूल्य 3V है। यह चिकित्सा उपकरण, पीओएस प्रणाली, सफेद सामान, घरेलू अनुप्रयोगों जैसे आवेदन के लिए महान है,औद्योगिक उपकरणऑटोमेशन, ऑडियो/विजुअल डिस्प्ले सिस्टम, व्यक्तिगत देखभाल उपकरण, घरेलू सामान, ऑटोमोबाइल डिस्प्ले, गतिशील सूचना डिस्प्ले आदि।
विशेषताएं:
| उत्पाद: | 1.27 इंच रंगीन OLED | संकल्पः | 128x96 पिक्सल का संकल्प |
|---|---|---|---|
| प्रदर्शन मोडः | निष्क्रिय मैट्रिक्स | इंटरफ़ेसः | 8-बिट 68XX/80XX समानांतर, 4-वायर SPI, I2C |
| प्रदर्शन रंगः | पूर्ण रंग | ऑप्टिक्सः | सभी दृष्टिकोण |
| रूपरेखा डिम.: | 33.70 × 26.90 × 1.60 (मिमी) | सक्रिय क्षेत्रः | 25.708 × 19.28 (मिमी) |
| पिक्सेल पिचः | 0.067 × 0.201 (मिमी) | ऑपरेटिंग टेम्पः | -40°C से +70°C तक |
| भंडारण तापमानः | -40°C से +85°C तक | ड्राइवर आईसीः | एसएसडी1351 |
| तर्क के लिए आपूर्ति वोल्टेजः | 1.65 - 3.5V | पिन संख्याः | 30 पिन |
| आईसी पैकेज प्रकारः | सीओएफ | मॉड्यूल कनेक्टिंग प्रकारः | ZIF |
| कर्तव्य: | 1/96 | अनुपालन: | REACH और RoHS अनुरूप |
ऑपरेशन के लिए आपूर्ति वोल्टेज ((VDD ): -0.3- 4 V
I/O पिनों के लिए आपूर्ति वोल्टेज ((VDDIO): -0.3 - 4 V
डिस्प्ले के लिए आपूर्ति वोल्टेज ((वीडीडीएच): -0.3 - 15 वी
जीवन काल (80 cd/m2): 10,000 घंटे
उपरोक्त सभी वोल्टेज ¥VSS = 0V पर आधारित हैं।
> जब इस मॉड्यूल का उपयोग उपरोक्त पूर्ण अधिकतम क्षमताओं से अधिक किया जाता है, तो मॉड्यूल का स्थायी टूटना हो सकता है।यह अनुभाग 3 के अनुसार शर्तों के तहत इस मॉड्यूल का उपयोग करना वांछनीय है∙ ∙ ऑप्टिकल और इलेक्ट्रिकल विशेषताएं ∙ यदि इस मॉड्यूल का उपयोग इन परिस्थितियों से परे किया जाता है, तो मॉड्यूल की खराबी हो सकती है और मॉड्यूल की विश्वसनीयता बिगड़ सकती है।
> परिभाषित तापमान सीमाओं में ध्रुवीकरणकर्ता शामिल नहीं है। ध्रुवीकरणकर्ता का अधिकतम सहन तापमान 80C होना चाहिए।
> वीसीसी = 14.0 वी, टीए = 25 डिग्री सेल्सियस, 50% चेकरबोर्ड। सॉफ्टवेयर कॉन्फ़िगरेशन अनुभाग 4.5 आरंभिकता का पालन करता है। जीवनकाल का अंत प्रारंभिक चमक का 50% के रूप में निर्दिष्ट है।कमरे के तापमान पर औसत संचालन जीवन का अनुमान उच्च तापमान स्थितियों में त्वरित संचालन द्वारा लगाया जाता है.

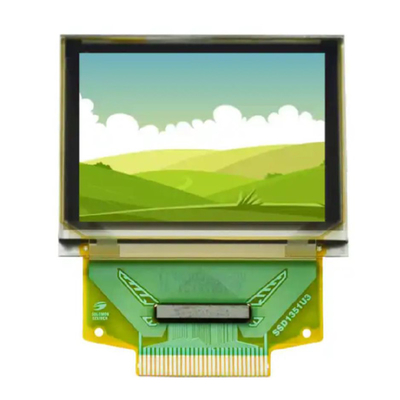

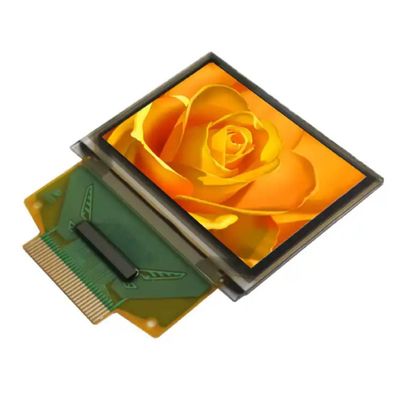

1.27 इंच AMOLED UG-2896GDEAF11 SSD1351 नियंत्रक 128x96 निष्क्रिय मैट्रिक्स 30 पिन ZIF चिकित्सा उपकरण के लिए कनेक्शन उत्पादचित्रण

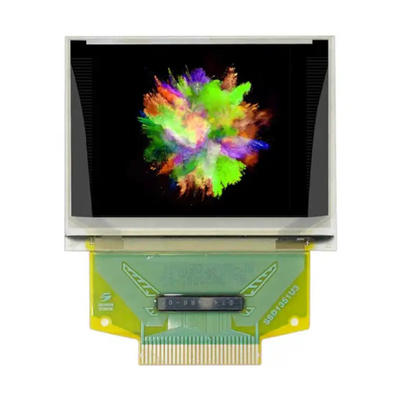

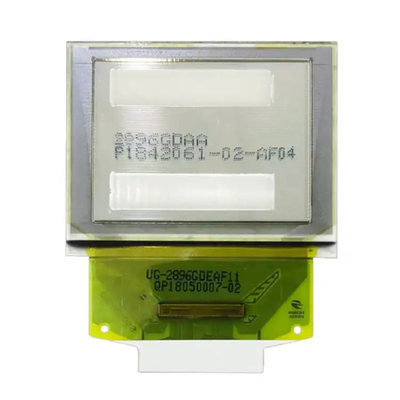

1.27 इंच AMOLED UG-2896GDEAF11 SSD1351 नियंत्रक 128x96 निष्क्रिय मैट्रिक्स 30 पिन ZIF चिकित्सा उपकरण के लिए कनेक्शन उत्पादचित्र
ओईएल डिस्प्ले मॉड्यूल के लिए डिजाइन सावधानी
1) निरपेक्ष अधिकतम रेटिंग्स वे रेटिंग्स हैं जिन्हें OEL डिस्प्ले मॉड्यूल के लिए पार नहीं किया जा सकता है, और यदि इन मूल्यों को पार किया जाता है, तो पैनल क्षति हो सकती है।
2) शोर के कारण खराबी होने से बचने के लिए, VIL और VIH विनिर्देशों को पूरा करने और साथ ही, सिग्नल लाइन केबल को यथासंभव छोटा बनाने पर ध्यान दें।
3) हम आपको बिजली सर्किट (वीडीडी) में अतिरिक्त वर्तमान रोकथाम इकाई (फ्यूज, आदि) स्थापित करने की सलाह देते हैं (अनुशंसित मूल्यः 0.5A)
4) पड़ोसी उपकरणों के साथ आपसी शोर हस्तक्षेप की घटना से बचने के लिए पर्याप्त ध्यान दें।
5) ईएमआई के लिए, उपकरण पक्ष में आवश्यक उपाय करना अनिवार्य है।
6) ओईएल डिस्प्ले मॉड्यूल को फिक्स करते समय बाहरी प्लास्टिक के आवास को फिक्स करें।
7) यदि ओईएल डिस्प्ले मॉड्यूल के लिए बिजली की आपूर्ति ओईएल डिस्प्ले पैनल काम कर रहा है जबकि मुख्य बैटरी को बाहर निकालने जैसे त्रुटियों के कारण जबरन बंद हो जाती है,हम इस OEL प्रदर्शन मॉड्यूल की गुणवत्ता की गारंटी नहीं दे सकते.
8) आईसी चिप के पीछे के चेहरे से जुड़ा विद्युत संभावित निम्नानुसार होना चाहिएः SSD1333
* उपरोक्त के अलावा किसी अन्य संभावित से कनेक्शन (संपर्क) आईसी के टूटने का कारण बन सकता है।
AMOLED ड्राइवर प्रौद्योगिकी
PMOLED से भिन्न, AMOLED को प्रत्येक पिक्सेल इकाई में 2 ट्रांजिस्टर और 1 कैपेसिटर (यानी 2T1C) के साथ व्यवस्थित किया गया है, जो कि AMOLED की सबसे बुनियादी पिक्सेल ड्राइव सर्किट विधि है,चमक एकरूपता जैसे प्रदर्शन मुआवजे पर विचार, अधिक ट्रांजिस्टर और कैपेसिटर भी डिज़ाइन किए जा सकते हैं। सक्रिय ड्राइव का प्रत्येक पिक्सेल स्विचिंग फ़ंक्शन के साथ एक पतली फिल्म ट्रांजिस्टर से लैस है,और प्रत्येक पिक्सेल एक चार्ज भंडारण संधारित्र से लैस है, और परिधीय ड्राइव सर्किट और डिस्प्ले सरणी एक ही ग्लास सब्सट्रेट पर एकीकृत हैं। सक्रिय मैट्रिक्स का ड्राइवर सर्किट डिस्प्ले में छिपा हुआ है,इसे एकीकृत करने और लघुकरण करने में आसान बना रहा हैइसके अतिरिक्त, क्योंकि परिधीय ड्राइव सर्किट और स्क्रीन के बीच कनेक्शन की समस्या हल हो जाती है, उत्पादन और विश्वसनीयता में कुछ हद तक सुधार होता है।सक्रिय ड्राइवर की उल्लेखनीय विशेषता यह है कि निरंतर धारा ड्राइव सर्किट डिस्प्ले स्क्रीन पर एकीकृत है, और प्रत्येक प्रकाश उत्सर्जक पिक्सेल मैट्रिक्स एड्रेसिंग के लिए अपने पतली फिल्म ट्रांजिस्टर के अनुरूप है, और प्रकाश उत्सर्जक ड्राइवर में पतली फिल्म ट्रांजिस्टर, चार्ज भंडारण कैपेसिटर आदि शामिल हैं।
सक्रिय ड्राइव एक स्टैटिक ड्राइव मोड है, जिसमें एक स्टोरेज प्रभाव है और इसे 100% लोड से चलाया जा सकता है, जो स्कैनिंग इलेक्ट्रोड की संख्या से सीमित नहीं है,और स्वतंत्र रूप से प्रत्येक पिक्सेल के लिए चुनिंदा रूप से समायोजित किया जा सकता है, ड्यूटी साइकिल की समस्या के बिना, और उच्च चमक और उच्च रिज़ॉल्यूशन प्राप्त करना आसान है।सक्रिय चालक स्वतंत्र रूप से कम चमक के साथ लाल और नीले पिक्सेल के ग्रे स्केल समायोजित कर सकते हैंOLED डिस्प्ले डिवाइस में डायोड विशेषताएं होती हैं, इसलिए सिद्धांत रूप में, वे एक दिशात्मक DC ड्राइव हैं।नैनोमीटर रेंज में कार्बनिक प्रकाश उत्सर्जक फिल्म की मोटाई के कारण, प्रकाश उत्सर्जक क्षेत्र का आकार आम तौर पर 100 माइक्रोन से अधिक होता है, और उपकरण में स्पष्ट क्षमतात्मक विशेषताएं होती हैं।कई ड्राइव सर्किट निरंतर वर्तमान और विपरीत निरंतर वोल्टेज के ड्राइविंग मोड को अपनाते हैं.
वास्तविक उत्पाद में, AMOLED छवि गुणवत्ता को प्रभावित करने वाले कई कारक अधिक जटिल हैं, कुछ एक निश्चित कारक एक प्रमुख भूमिका निभाते हैं, कुछ विभिन्न कारकों का परिणाम हो सकते हैं,उन कारकों के लिए जो एमोलेड छवि की गुणवत्ता में गिरावट का कारण बनते हैं, उद्योग ने विभिन्न प्रकार की ड्राइव मुआवजा प्रौद्योगिकी और संबंधित मुआवजा सर्किट का अध्ययन किया है, जिसे मोटे तौर पर वोल्टेज मुआवजा विधि में विभाजित किया जा सकता है,वर्तमान मुआवजा पद्धति, डिजिटल ड्राइव मुआवजा विधि, बाहरी मुआवजा विधि, आदि की तुलना में प्रक्रिया प्रौद्योगिकी और उपकरण प्रौद्योगिकी AMOLED छवि गुणवत्ता में गिरावट में सुधार करने के लिए,सर्किट सुधार के साधन अधिक कुशल हैंड्राइवर मुआवजा प्रौद्योगिकी AMOLED ड्राइवर का प्रमुख और कठिन बिंदु है, और यह TFT एलसीडी ड्राइवर की तुलना में AMOLED ड्राइवर की विशेष विशेषता भी है।
