उत्पाद विवरण:
|
| उत्पाद: | 24X2 कैरेक्टर एलसीएम | अक्षर/कॉलम: | 24 अक्षर x 2 पंक्तियाँ |
|---|---|---|---|
| एलसीडी प्रकार: | एफएसटीएन, सकारात्मक/नकारात्मक, संचरणशील | बैकलाइट रंग: | सफेद, नीला, पीला, लाल, हरा |
| प्रचालन वोल्टेज: | 5V वैकल्पिक | प्रकाशिकी: | 6:00 बजे |
| रूपरेखा मंद।: | 118 ((L) x 36 ((W) x 11 ((T) मिमी | देखने के क्षेत्र: | 93.5×16.0 मिमी |
| चरित्र की ऊँचाई: | 3.7x5.95 | ड्राइविंग विधि: | 1/16 कर्तव्य, 1/5 पूर्वाग्रह |
| संचालन तापमान: | -20 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस | भंडारण अस्थायी।: | -30 डिग्री सेल्सियस से + 80 डिग्री सेल्सियस |
| पिन नंबर: | 16 पिन | नियंत्रक: | AIP31066 या समतुल्य |
| इंटरफेस: | 6800 सीरियल 8-बिट/4-बिट एमपीयू इंटरफ़ेस | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 5V चरित्र एलसीएम मॉड्यूल,24x2 चरित्र एलसीएम मॉड्यूल,24 वर्ण वर्ण एलसीएम मॉड्यूल |
||
24 वर्ण 2 पंक्तियाँ 24x2 वर्ण LCM मॉड्यूल 5V FSTN नीला/ग्रे मोड AIP31066 या समकक्ष नियंत्रक आईसी उत्पाद विवरण
SF2402A एक 24x2 चरित्र एलसीडी डिस्प्ले मॉड्यूल है जो AIP31066 नियंत्रक आईसी के साथ निर्मित है; इसका डिफ़ॉल्ट इंटरफ़ेस 8-बिट समानांतर और 5V या 3.3V बिजली आपूर्ति विकल्प है।यह 24x2 एलसीडी डिस्प्ले SF2402A कोई बैकलाइट या सफेद एलईडी बैकलाइट विकल्प के साथ उपलब्ध है. SF2402A 24x2 LCM ग्रे, पीले/हरे और नीले एलसीडी विकल्पों सहित विभिन्न एलसीडी पैनल रंगों में उपलब्ध है और यह -20°C से +70°C के तापमान पर काम कर सकता है;इसके भंडारण तापमान -30°C से +80°C तक होते हैं, इसका निर्मित वर्ण सेट अंग्रेजी/जापानी, अंग्रेजी/पश्चिमी यूरोपीय, अंग्रेजी/स्कैंडिनेवियाई यूरोपीय, या अंग्रेजी/सिरिलिक (रूसी) विकल्पों का समर्थन करता है।
मानक वर्ण डिस्प्ले रिज़ॉल्यूशन में 8x2 एलसीडी, 16x1 एलसीडी, 16x2 एलसीडी, 16x4 एलसीडी, 20x2 एलसीडी, 20x4 एलसीडी, 24x2 एलसीडी, 40x2 एलसीडी, 40x4 एलसीडी वर्ण एलसीडी डिस्प्ले शामिल हैं।चरित्र एलसीडी मॉड्यूल 8080 में विभिन्न इंटरफेस के साथ COB और COG प्रकारों में उपलब्ध हैं,SPI,I2C.LCD वर्ण प्रदर्शन मॉड्यूल पीले-हरे, सफेद और नीले रंग में विभिन्न एलईडी बैकलाइट के साथ एसटीएन/एफएसटीएन/एफएफएसटीएन एलसीडी डिस्प्ले में हैं। वर्ण मॉड्यूल फ़ॉन्ट विकल्प अंग्रेजी/जापानी हैं,यूरोपीय संघ, पूर्वी यूरोपीय, स्कैंडिनेवियाई यूरोपीय, सिरिलिक (रूसी), और हिब्रू/अरबी। हम मानक के रूप में 5V ऑपरेटिंग वोल्टेज और 3V या 3V के साथ वर्ण प्रदर्शित करते हैं।6V विकल्प भी अनुरोध पर उपलब्ध हैं.
विशेषताएं:
| उत्पाद: | 24X2 वर्ण LCM | अक्षर/स्तंभः | 24 अक्षर X 2 पंक्तियाँ |
|---|---|---|---|
| एलसीडी प्रकारः | एफएसटीएन, सकारात्मक/नकारात्मक, संचरण | बैकलाइट रंगः | सफेद, नीला, पीला, लाल, हरा |
| ऑपरेटिंग वोल्टेजः | 5V वैकल्पिक | ऑप्टिक्सः | 6तीन बजे |
| रूपरेखा डिम.: | 118 ((L) X 36 ((W) X 11 ((T) मिमी | देखने का क्षेत्रः | 93.5×16.0 मिमी |
| चरित्र पिच: | 3.7x5.95 | ड्राइविंग विधिः | ज़िम्मेदारी, 1/5 पक्षपात |
| ऑपरेटिंग टेम्पः | -20°C से +70°C | भंडारण तापमानः | -30°C से +80°C तक |
| पिन संख्याः | 16 पिन | नियंत्रक: | AIP31066 या समकक्ष |
| इंटरफ़ेसः | 6800 सीरियल 8-बिट/4-बिट एमपीयू इंटरफेस | अनुपालन: | REACH और RoHS अनुरूप |
एक चर-प्रतिरोध को एलसीडी मॉड्यूल से कनेक्ट किया जाना चाहिए ताकि V0 का संदर्भ प्रदान किया जा सके।
परिवर्तनीय प्रतिरोधक का अनुशंसित मूल्य 10K से 20K है।
बुनियादी सेटिंग
एलसीडी मॉड्यूल को सही ढंग से चलाने के लिए और सामान्य रूप से प्रदर्शन प्रदान करने के लिए, कृपया निम्न का उपयोग करें
सेटिंगः
一N=1, 2-लाइन डिस्प्ले
一F=0, 5×8 डॉट्स फ़ॉन्ट
一D=1, पर प्रदर्शित
नोटः
एक यह सेटिंग/कमांड आरंभ होने पर एलसीडी मॉड्यूल को जारी किए जाने चाहिए।
विवरण के लिए डिस्प्ले कमांड सेक्शन देखें.
एलसीडी मॉड्यूल रीसेट करना
जब VDD और VSS बिजली की आपूर्ति चालू, एलसीडी मॉड्यूल रीसेट दिनचर्या निष्पादित करेगा
स्वचालित रूप से. यह लगभग 50ms लेता है. रीसेट दिनचर्या के बाद, एलसीडी मॉड्यूल स्थिति के रूप में हो जाएगा
अनुसरण करें:
一N=1, 2-लाइन डिस्प्ले
一प्रदर्शन स्पष्ट
一DL=1, 8-बिट इंटरफ़ेस
一F=0, 5×8 डॉट चरित्र फ़ॉन्ट
一D=0, डिस्प्ले बंद
一C=0, कर्सर बंद
一B=0, झिलमिलाहट
一I/D=1, 1 की वृद्धि
一S=0, कोई शिफ्ट नहीं
नोटः
一 रीसेट दिनचर्या मूल सेटिंग उत्पन्न नहीं कर सका
24 वर्ण 2 पंक्तियाँ 24x2 वर्ण एलसीएम मॉड्यूल 5 वी एफएसटीएन नीला/ग्रे मोड एआईपी 31066 या समकक्ष नियंत्रक आईसी उत्पाद ड्राइंग और पिन इंटरफ़ेस

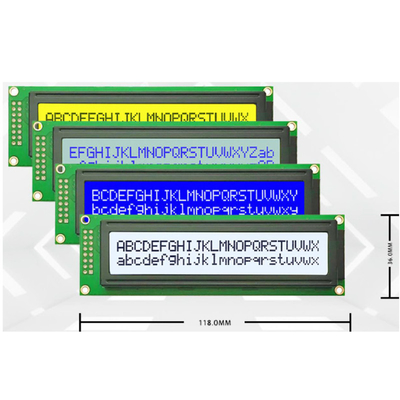

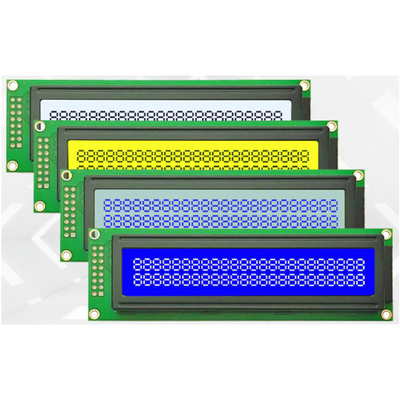

24 वर्ण 2 पंक्तियाँ 24x2 वर्ण LCM मॉड्यूल 5V FSTN नीला/ग्रे मोड AIP31066 या समकक्ष नियंत्रक आईसीउत्पाद छवि
