उत्पाद विवरण:
|
| उत्पाद: | ओएलईडी 0.66 इंच आईआईसी इंटरफ़ेस | संरचना: | सीओजी + पीसीबी |
|---|---|---|---|
| संकल्प: | 64x48 पिक्सेल | इंटरफेस: | I2C |
| अल्गल को देखना: | सभी देखने के कोण | पिन नंबर: | 16 पिन |
| रंग: | सफेद/नीला वैकल्पिक | मॉड्यूल आकार: | 25.5 ((W) × 28 ((H) × 2.7 ((T) मिमी |
| ग्लास: | PMOLED (निष्क्रिय मैट्रिक्स OLED) | नियंत्रक: | एसएसडी 1306 या समकक्ष |
| विद्युत आपूर्ति: | 3.3V / 5V | चमक: | 120 cd/m2 (मिनट) |
| ऑपरेटिंग टेम्प.: | -40 ℃ से + 85 ℃ | इसके विपरीत अनुपात: | 2000 : 1 (डार्क रूम कंट्रास्ट) |
| अनुपालन: | पहुंच और RoHS अनुपालन | प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 |
| प्रमुखता देना: | सफेद/नीले फोंट OLED डिस्प्ले,64x48 पिक्सल OLED डिस्प्ले,0.66 इंच का OLED डिस्प्ले |
||
0.66 इंच IIC OLED डिस्प्ले 16 पिन 64x48 पिक्सल उत्पाद का वर्णन
SFOM066YZ16-6448WB-01OLED मॉड्यूल का विकर्ण आकार 0.66 इंच है, यह 64 x 64 पिक्सेल से बना है।SFOM066YZ16-6448WB-01 IIC इंटरफेस के साथ एक पीसीबी नियंत्रण के साथ,पीसीबी बोर्ड में 16 घुड़सवार छेद होते हैं जो ग्राहकों के लिए अपने अनुप्रयोगों पर मॉड्यूल को ठीक करने का एक आसान तरीका है।SFOM066YZ16-6448WB-01मॉड्यूल SSD1306 IC के साथ निर्मित है; यह IIC इंटरफेस का समर्थन करता है, ड्राइविंग ड्यूटी 1/64, लॉजिक के लिए आपूर्ति वोल्टेज 3.3V ~ 5V से है, रूपांतरण सर्किट के साथ I/O स्तर 5V से 3V है,50% चेक बोर्ड के साथ डिस्प्ले 80mA @3 है.3 वीडीडी (सामान्य मान). मॉड्यूल का कनेक्शन 7 हेडर पिन, वैकल्पिक 4 पिन हेडर पिन कनेक्शन है।
यह ओएलईडी मॉड्यूल स्मार्ट होम एप्लिकेशन, मेडिकल डिवाइस, स्मार्ट कंट्रोल, मीटर आदि के लिए उपयुक्त है। यह -40°C से +85°C के तापमान पर काम कर सकता है।
1. 0.66 इंच मिनी ओएलईडी डिस्प्ले 64X48 रिज़ॉल्यूशन और एसएसडी1306 चिपसेट के साथ
2अल्ट्रा-कम बिजली की खपतः पूर्ण स्क्रीन प्रकाश 0.08w
3. आसान स्थापना के लिए चार माउंटिंग छेद
4. इंटरफ़ेस प्रकारः IIC (SPI में बदला जा सकता है)
5. विभिन्न प्रकार के नियंत्रण चिप्स का समर्थन करेंः Arduino 51 श्रृंखला, msp430 श्रृंखला, stm32/2 CSR IC, ETC के साथ पूरी तरह से संगत
6बिजली वोल्टेजः डीसी 3V - 5V
विशेषताएं:
| उत्पाद: | ओएलईडी 0.66 इंच आईआईसी इंटरफ़ेस | संरचना: | सीओजी + पीसीबी |
|---|---|---|---|
| संकल्पः | 64x48 पिक्सेल | इंटरफेस: | I2C |
| अल्गल देखना: | सभी देखने का कोण | पिन संख्याः | 16 पिन |
| रंगः | सफेद/नीला वैकल्पिक | मॉड्यूल का आकारः | 25.5 ((W) × 28 ((H) × 2.7 ((T) मिमी |
| कांच: | PMOLED (पासिव मैट्रिक्स OLED) | नियंत्रक: | एसएसडी 1306 या समकक्ष |
| विद्युत आपूर्ति: | 3.3V / 5V | चमकः | 120 Cd/m2 (मिनट) |
| ऑपरेटिंग टेम्पः | -40°C से +85°C तक | कंट्रास्ट अनुपातः | 2000: 1 (अंधेरे कमरे का कंट्रास्ट) |
| अनुपालन: | REACH और RoHS अनुरूप | प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 |
SAEF प्रौद्योगिकी एक पेशेवर OLED मॉड्यूल आपूर्तिकर्ता है। हम मानक निष्क्रिय मैट्रिक्स OLED (PMOLED) / OLED डॉट मैट्रिक्स डिस्प्ले और कस्टम डिजाइन चरित्र OLED मॉड्यूल की एक विस्तृत श्रृंखला प्रदान करते हैं,ओएलईडी ग्राफिक डिस्प्ले और ओएलईडी डिस्प्ले पैनलयांत्रिक संरचना में चिप ऑन बोर्ड (सीओबी), चिप ऑन ग्लास (सीओजी), और टीएबी (टेप ऑटोमेटेड बॉन्ड) प्रकार शामिल हैं। ग्राहक एसटीएन एलसीडी से ओएलईडी डिस्प्ले तक आसानी से अनुप्रयोगों को अपग्रेड कर सकते हैं।एसएईएफ ओएलईडी मॉड्यूल सभी महत्वपूर्ण लाभों के साथ प्रस्तुत किए जाते हैं

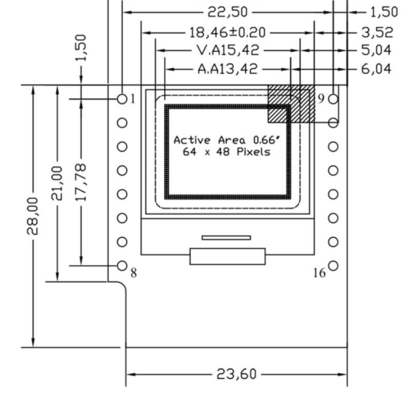

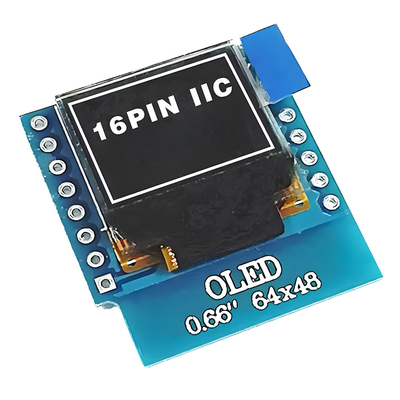

0.66 इंच IIC OLED डिस्प्ले 16 पिन के साथ 64x48 पिक्सल, सफेद/नीले फोंट अल्ट्रा-लो पावर OLED डिस्प्ले उत्पाद चित्र

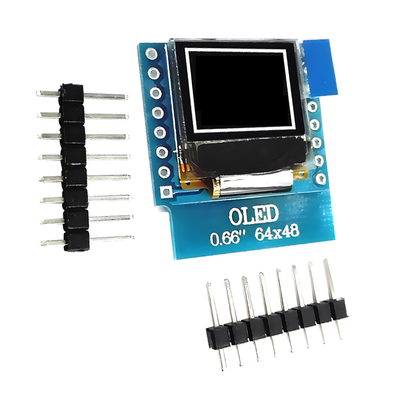

0.66 इंच IIC OLED डिस्प्ले 16 पिन के साथ 64x48 पिक्सल, सफेद/नीले फोंट अल्ट्रा-लो पावर OLED डिस्प्ले उत्पाद छवि
ओएलईडी डिस्प्ले के सिद्धांत को समझें - ओएलईडी मॉड्यूल का उपयोग करने के विभिन्न तरीकों के साथ खेलें
ओएलईडी मॉड्यूल में चार कार्य मोड हैं, अर्थात् 6800 और 8080 समानांतर इंटरफेस, 4-वायर सीरियल एसपीआई इंटरफेस मोड और आईआईसी इंटरफेस मोड।BS1/BS2 सेटिंग्स और मॉड्यूल इंटरफ़ेस मोड के बीच संबंध निम्नलिखित तालिका में दिखाया गया है:
SAEF Technology OLED मॉड्यूल की डिफ़ॉल्ट सेटिंग BS0 से GND, BS1 और BS2 से VCC (8080 मोड) है, यदि आप इसे अन्य मोड पर सेट करना चाहते हैं,आप ओएलईडी के पीछे पर एक मिलाप लोहे के साथ BS0-BS2 सेटिंग्स को संशोधित करने की जरूरत है(हार्डवेयर परिवर्तन)
स्कीमा से, हम जानते हैं कि कुल मिलाकर 16 पिन हैं, और 16 लाइनों में से, हमने केवल 15 पिन का इस्तेमाल किया, और उनमें से एक लटक रहा है। 15 लाइनों में से, 2 पावर और ग्राउंड हैं,और 13 शेष हैं. विभिन्न मोड में, सिग्नल लाइनों की संख्या की जरूरत है अलग है, 8080 मोड में, सभी 13 की जरूरत है, जिनमें से एक आम है, अर्थात् रीसेट लाइन आरएसटी (आरईएस),जो हम सीधे MCU के रीसेट से कनेक्ट कर सकते हैं (पुष्टि करने के लिए कि रीसेट विधि एक ही है), ताकि एक पंक्ति को छोड़ दिया जा सके। IIC मोड में, केवल 2 पंक्तियों की आवश्यकता है!
हमने अभी इसके बारे में सीखा है. आईआईसी के कामकाजी मोड में केवल दो लाइनों की आवश्यकता होती है, और आईआईसी के कामकाजी मोड में दो तारों का उपयोग करना है आईआईसी का अनुकरण करने के लिए डेटा प्राप्त करने के लिए.
ओएलईडी नियंत्रक एसएसडी 1306 है, यानी नंगे स्क्रीन को एसएसडी 1306 द्वारा संचालित किया जाता है, जो एक अधिक व्यापक रूप से इस्तेमाल किया जाने वाला एलईडी ड्राइवर चिप भी है।
OLED मॉड्यूल वीडियो मेमोरी
ओएलईडी में स्वयं वीडियो मेमोरी नहीं है, और इसकी वीडियो मेमोरी प्रदान करने के लिए एसएसडी 1306 पर निर्भर है। एसएसडी 1306 की कुल मेमोरी 128 * 64 बिट्स है, और एसएसडी 1306 मेमोरी को 8 पृष्ठों में विभाजित करता है।प्रत्येक पृष्ठ में 128 बाइट होते हैं, कुल 8 पन्ने, जो कि 128*64 डॉट मैट्रिक्स का आकार है।
हालाँकि, क्योंकि OLED एक समय में एक डॉट मैट्रिक्स को नियंत्रित नहीं कर सकता है, यह केवल 8 डॉट मैट्रिक्स को नियंत्रित कर सकता है; और यह एक ऊर्ध्वाधर स्वीप नियंत्रण है;
क्योंकि प्रत्येक लिखना बाइट्स में लिखा जाता है, वहाँ एक समस्या है, अगर हम मॉड्यूल संचालित करने के लिए केवल लिखना मोड का उपयोग करते हैं, तो, हम एक समय में 8 अंक लिखना होगा, तो जब हम एक बिंदु आकर्षित,हमें बाइट के प्रत्येक बिट की वर्तमान स्थिति का पता लगाना चाहिए जहां बिंदु सेट किया जाना है (0/1?) अन्यथा, लिखित डेटा पिछले राज्य को ओवरराइट करेगा, और परिणाम यह होगा कि कुछ बिंदु जो प्रदर्शित करने की आवश्यकता नहीं है प्रदर्शित किए जाते हैं,या जो प्रदर्शित किया जाना चाहिए प्रदर्शित नहीं कर रहे हैं. पठनीय मोड में, हम पहले लिखा जा करने के लिए बाइट बाहर पढ़ सकते हैं, वर्तमान स्थिति मिलता है, और फिर इसे फिर से लिखा जा करने के लिए बिट को संशोधित करने के बाद ग्राम में लिखते हैं,ताकि इससे पिछली स्थिति प्रभावित न होहालाँकि, इसके लिए GRAM को पढ़ने की क्षमता की आवश्यकता होती है, 3-वायर या 4-वायर SPI मोड के लिए, मॉड्यूल पढ़ने का समर्थन नहीं करता है, और रीड->-टू-> लेखन मोड भी अपेक्षाकृत धीमा है।
तो विधि हम का उपयोग करने के लिए एक OLED ग्रैम (कुल 128 बाइट) बनाने के लिए है STM32 के अंदर, और प्रत्येक संशोधन पर, केवल STM32 पर ग्रैम संशोधित (वास्तव में SRAM), और संशोधन के बाद,एक बार में STM32 पर GRAM को OLED GRAM पर लिखेंबेशक, इस पद्धति के नुकसान भी हैं, अर्थात बहुत कम SRAM वाले माइक्रोकंट्रोलर (जैसे 51 सीरीज) के लिए यह अधिक कष्टप्रद है।
