उत्पाद विवरण:
|
| उत्पाद: | मोनोक्रोम ग्राफिक एलसीडी डिस्प्ले मॉड्यूल 128x64 | संकल्प: | 128x64 डॉट्स |
|---|---|---|---|
| दिशा देखें: | 12 बजे | एलसीडी प्रकार: | एफएसटीएन, सकारात्मक |
| पोलराइज़र प्रकार: | संचरणशील | मॉड्यूल आकार: | 49.0L×38.0W×2.85H मिमी |
| देखने के क्षेत्र: | 46×27 मिमी | चालक आई.सी: | ST7565R |
| पिन नंबर: | 34 पिन | इंटरफेस: | 8080 एमसीयू इंटरफ़ेस या 6800 एमसीयू इंटरफ़ेस या 4-लाइन एसपीआई इंटरफ़ेस |
| संचालन तापमान: | -20 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस | वोल्टेज आपूर्ति: | 3.3V(विशिष्ट मूल्य) |
| जीवनभर: | 40,000 घंटे | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 128x64 मोनोक्रोम ग्राफिक एलसीडी डिस्प्ले,एफएसटीएन मोनोक्रोम ग्राफिक एलसीडी डिस्प्ले,सीओजी मोनोक्रोम ग्राफिक एलसीडी डिस्प्ले |
||
चीन मोनोक्रोम ग्राफिक एलसीडी डिस्प्ले मॉड्यूल 128x64 ST7565R FSTN पॉजिटिव सीओजी डिस्प्ले उत्पाद परिचय
SAEF Technology SFBM12864YBA01 एक मोनोक्रोम ग्राफिक प्रकार128x64 COG एलसीडी मॉड्यूल है।
| उत्पाद: | मोनोक्रोम ग्राफिक एलसीडी डिस्प्ले मॉड्यूल 128x64 | संकल्पः | 128x64 डॉट्स |
|---|---|---|---|
| दिशा देखेंः | बारह बजे | एलसीडी प्रकारः | एफएसटीएन, सकारात्मक |
| ध्रुवीकरणकर्ता प्रकार: | प्रेषक | मॉड्यूल का आकारः | 49.0L × 38.0W × 2.85H मिमी |
| देखने का क्षेत्रः | 46×27 मिमी | ड्राइवर आईसीः | ST7565R |
| पिन संख्याः | 34 पिन | इंटरफेस: | 8080 MCU इंटरफेस या 6800 MCU इंटरफेस या 4-लाइन SPI इंटरफेस |
| ऑपरेटिंग टेम्पः | -20°C से +70°C | आपूर्ति वोल्टेजः | 3.3V ((सामान्य मूल्य) |
| जीवन काल: | 40,000 घंटे | अनुपालन: | REACH और RoHS अनुरूप |
प्रदर्शन डेटा रैम (DDRAM)
डिस्प्ले डेटा रैम एलसीडी के लिए पिक्सेल डेटा संग्रहीत करता है। यह 65-पंक्ति 192-स्तंभ पते योग्य सरणी है। प्रत्येक पिक्सेल का चयन पृष्ठ और स्तंभ पते निर्दिष्ट होने पर किया जा सकता है।65 पंक्तियों को 8 पंक्तियों वाले 8 पृष्ठों (पृष्ठ 0 ~ पृष्ठ 7) और एक पंक्ति वाले 9 वें पृष्ठ (पृष्ठ 8) में विभाजित किया गया है (केवल D0)प्रत्येक पृष्ठ की 8 पंक्तियों में सीधे D0 से D7 तक डेटा लिखा जाता है। माइक्रोप्रोसेसर से D0 से D7 तक के प्रदर्शित डेटा एलसीडी सामान्य पंक्तियों के अनुरूप होते हैं।एलसीडी नियंत्रक और एमपीयू इंटरफ़ेस स्वतंत्र रूप से काम करते हैं, डेटा को एक ही समय में रैम में लिखा जा सकता है जब डेटा एलसीडी पर झिलमिलाहट के बिना प्रदर्शित किया जा रहा है।
पृष्ठ पता सर्किट
यह सर्किट डेटा रैम को प्रदर्शित करने के लिए पृष्ठ पता प्रदान करने के लिए है। इसमें 4-बिट पेज एड्रेस रजिस्टर शामिल है जिसे केवल "पृष्ठ पता सेट करें" निर्देश द्वारा बदल दिया गया है।DDRAM सामग्री तक पहुँचने से पहले पृष्ठ पता सेट किया जाना चाहिए. पृष्ठ पता ¥8 ¥ चिह्नों के लिए एक विशेष रैम क्षेत्र है और प्रदर्शित डेटा D0 केवल मान्य है.
स्तंभ पता सर्किट
कॉलम एड्रेस सर्किट में 8-बिट प्रीसेट काउंटर होता है जो डिस्प्ले डेटा रैम (DDRAM) को कॉलम एड्रेस प्रदान करता है।निर्दिष्ट स्तंभ पता प्रत्येक प्रदर्शन डेटा पढ़ने/लिखने की पहुँच के साथ वृद्धि (+1) है. यह एमपीयू डिस्प्ले डेटा को लगातार एक्सेस करने की अनुमति देता है। नियंत्रण ध्वज एमआई कॉम पैड के आउटपुट क्रम को उलट सकता है।और एमएक्स झंडा कॉलम पता और एसईजी आउटपुट के बीच संबंध को उलटने के लिए संभव बनाता है. MX फ्लैग सेटिंग बदलने के बाद प्रदर्शन डेटा को DDRAM में फिर से लिखना आवश्यक है
कृपया डेटाशीट ST7565R देखें।
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न 1. क्या मुझे नमूना आदेश मिल सकता है?
एकः हाँ, हम परीक्षण और गुणवत्ता की जांच करने के लिए नमूना आदेश का स्वागत करते हैं। विभिन्न आइटम संख्याओं के मिश्रित नमूने स्वीकार्य हैं।
Q2. नेतृत्व समय के बारे में क्या?
उत्तरः ऑफ-शेल्फ उत्पादों के लिए, स्टॉक में नमूने तुरंत। नमूना पुनः बनाने के लिए 1-1,5 सप्ताह। बड़े पैमाने पर उत्पादन के लिए 4-6 सप्ताह। डिजाइन-इन उत्पादों के लिए, काउंटर ड्राइंग प्रस्ताव के लिए 2-3 दिन;2 सप्ताह के लिए नमूना बनाने के लिए ड्राइंग अनुमोदन परनमूना अनुमोदन पर परीक्षण/मास उत्पादन के लिए 5-6 सप्ताह।
Q3. क्या आपके पास नमूना और उत्पादन आदेश के लिए कोई MOQ सीमा है?
एकः कम MOQ. नमूना जांच के लिए 3-5pcs उपलब्ध है. बड़े पैमाने पर उत्पादन MOQ आम तौर पर 1K/लॉट है. हम ट्रेल-रन/पीपी-रन ऑर्डर के लिए एमपी MOQ से कम मात्रा का समर्थन करते हैं.
प्रश्न 4. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
A: डीएचएल, यूपीएस, फेडएक्स या टीएनटी द्वारा जहाज। आगमन में 5-7 दिन लगते हैं। हवाई और समुद्री शिपिंग भी वैकल्पिक है।
Q5. एलसीडी मॉड्यूल के लिए आदेश कैसे जारी किया जाए?
एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।
तीसरा ग्राहक नमूने की पुष्टि करता है और औपचारिक आदेश के लिए जमा करता है।
चौथा, हम उत्पादन की व्यवस्था करते हैं।
प्रश्न 6. क्या एलसीडी उत्पाद पर अपना लोगो प्रिंट करना ठीक है?
एकः हाँ. कृपया हमें औपचारिक रूप से डिजाइन चरण में सूचित करें, और हम आपके नमूना परीक्षण और अनुमोदन के लिए अपने लोगो के साथ नमूने बनाएंगे। नमूना अनुमोदन पर, बड़े पैमाने पर उत्पादन अनुमोदित नमूनों का पालन करेगा।
Q7: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
एकः हाँ, हम अपने उत्पादों के लिए 1 वर्ष की वारंटी प्रदान करते हैं।
प्रश्न 8: दोषपूर्ण से कैसे निपटें?
एकः सबसे पहले, हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादन किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।
दूसरा, गारंटी अवधि के दौरान हम छोटी मात्रा के लिए नए आदेश के साथ नए एलसीडी भेजेंगे। दोषपूर्ण बैच उत्पादों के लिए, हम नए आदेश के साथ नए एलसीडी भेजेंगे।हम उन्हें मरम्मत करेंगे और उन्हें आपको फिर से भेज देंगे या हम वास्तविक स्थिति के अनुसार फिर से कॉल सहित समाधान पर चर्चा कर सकते हैं.
चीन मोनोक्रोम ग्राफिक एलसीडी डिस्प्ले मॉड्यूल 128x64 ST7565R FSTN पॉजिटिव सीओजी डिस्प्ले उत्पाद ड्राइंग
(बिना बैकलाइट)
(बैकलाइट के साथ)

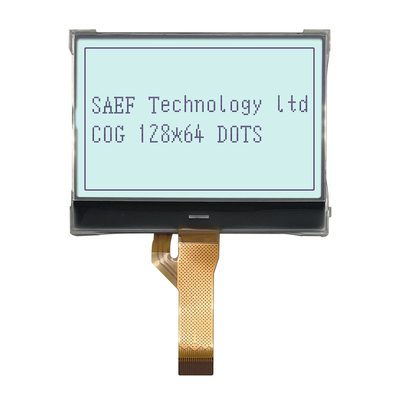

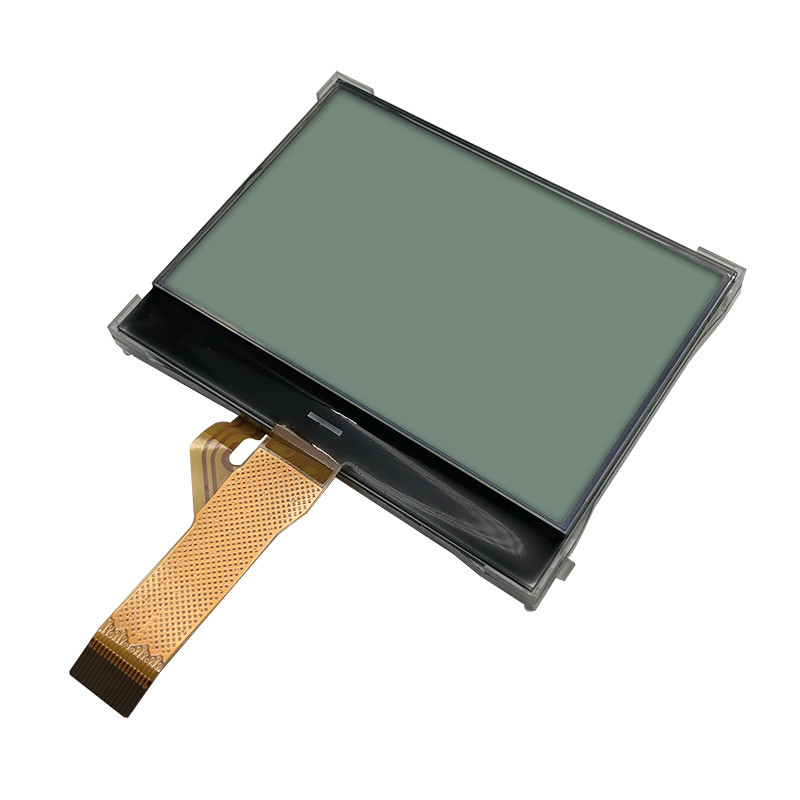

128x64 सीओजी ग्राफिक एलसीएम वास्तविक उत्पाद प्रदर्शन
