उत्पाद विवरण:
|
| उत्पाद: | एलसीडी टच स्क्रीन 3.5" | संकल्प: | 320x240 डॉट्स |
|---|---|---|---|
| टच स्क्रीन: | PCAP टच स्क्रीन के साथ | लेंस को कवर करें: | अनुकूलन |
| देखने की दिशा: | 6 बजे | इंटरफेस: | आरजीबी इंटरफ़ेस |
| रूपरेखा मंद।: | 76.9x63.9x4.65 मिमी | पिन नंबर: | 54 पिन |
| बैकलाइट सप्लाई करंट: | 20 एमए | बैकलाइट आपूर्ति वोल्टेज: | 19.2 वी |
| संबंध: | प्लगिंग | भूतल चमक: | 320 सीडी/एम2 |
| तर्क के लिए बिजली आपूर्ति वोल्टेज: | 1.6~3.3 वी | इनपुट वोल्ट: | वीडीडी+0.3 वी |
| परिचालन तापमान: | -20 से 70 °C | भंडारण तापमान: | -30 से 80 °C |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 3.5 एलसीडी टच स्क्रीन,54 पिन एलसीडी टच स्क्रीन,320x240 एलसीडी टच स्क्रीन |
||
3.5" टीएफटी एलसीडी टच स्क्रीन डिस्प्ले आरजीबी 320x240 लैंडस्केप 54 पिन विथ कैपेसिटिव टच स्क्रीन उत्पाद परिचय
SAEF TECHNOLOGY SF-TO350M-8840A-CT एक 3.5-इंच एलसीडी सेल है जिसमें सक्रिय तत्वों के रूप में पतली फिल्म ट्रांजिस्टर हैं और इसमें पिक्सेल होते हैं। यह मॉडल एक एकल 3.5 (4:3) इंच संचरण प्रकार मुख्य टीएन-एलसीडी पैनल. पैनल का रिज़ॉल्यूशन 320 ((RGB) x 240 पिक्सल है और 16.7M तक रंग प्रदर्शित कर सकता है।
SF-TO350M-8840A-CT में PCAP टच स्क्रीन OCA संलग्न है, PCAP G + G संरचना है। SF-TO350M-8840A-CT RGB इंटरफ़ेस का समर्थन करता है जबकि टच स्क्रीन IIC इंटरफ़ेस है।
SF-TO350M-8840A-CT TFT एलसीडी मॉड्यूल का व्यापक रूप से ब्लैक बॉक्स, स्मार्ट डिवाइस, मोबाइल पीओएस, कैश रीडर, जीपीएस हैंडहेल्ड फोन, हैंडहेल्ड फूड ऑर्डर मशीन, सिग्नल एनालाइज़र में उपयोग किया जाता है,बेंच टॉप प्रयोगशाला उपकरण, सुरक्षा प्रणाली, होम ऑटोमेशन, मिनी ऑडियो प्लेयर, बेबी मॉनिटर और अन्य हैंडहेल्ड डिवाइस आदि।
विशेषताएं:
| उत्पाद: | एलसीडी टच स्क्रीन 3.5 " |
| संकल्पः | 320X240 डॉट्स |
| कवर लेंस: | अनुकूलन योग्य |
| इंटरफ़ेसः | आरजीबी इंटरफ़ेस |
| पिन संख्याः | 54 पिन |
| टच स्क्रीनः | PCAP टच स्क्रीन के साथ |
| सतह चमकः | 320 Cd/m2 (अनुकूलित किया जा सकता है) |
| देखने की दिशा: | 6 बजे |
| रूपरेखा डिम.: | 76.9x63.9x4.65 मिमी |
| बैकलाइट आपूर्ति वर्तमानः | 20 एमए |
| बैकलाइट आपूर्ति वोल्टेजः | 19.2 वी |
| कनेक्शनः | प्लगिंग |
| इनपुट वोल्टेजः | वीडीडी+0.3 वी |
| तर्क के लिए पावर सप्लाई वोल्टेजः | 1.6~3.3 वी |
| ऑपरेटिंग तापमानः | -20 से 70 °C |
| भंडारण तापमानः | -30 से 80 °C |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 |
| अनुपालन: | REACH और RoHS अनुरूप |
इंटरफेस पिन परिभाषा
| नहीं। | पिन नाम | आई/ओ | विवरण |
| 1 | एलईडी-के1 | मैं | एलईडी कैथोड |
| 2 | एलईडी-के2 | मैं | एलईडी कैथोड एलईडी-के1 से कनेक्ट करें |
| 3 | एलईडी-ए1 | मैं | एलईडी एनोड |
| 4 | एलईडी-ए2 | मैं | एलईडी एनोड एलईडी-ए1 से कनेक्ट करें |
| ५-७ | NC | - | कोई संबंध नहीं |
| 8 | /RESET | मैं | पिन रीसेट करें |
| 9 | सीएस | मैं | चिप चयन संकेत के लिए इनपुट पिन |
| 10 | एससीएल | मैं | एसपीआई घड़ी संकेत |
| 11 | एसडीआई | मैं | एसपीआई इंटरफेस इनपुट पिन |
| 12 | B0 | मैं | नीला डेटा सिग्नल (LSB) |
| 13 से 19 | बी1-7 | मैं | नीला डेटा संकेत |
| 20 | G0 | मैं | GREEN डेटा सिग्नल ((LSB) |
| 21-27 | G1-7 | मैं | ग्रीन डेटा सिग्नल |
| 28 | R0 | मैं | RED डेटा सिग्नल (LSB) |
| 29-35 | आर१-७ | मैं | RED डेटा सिग्नल |
| 36 | HSYNC | मैं | क्षैतिज सिंक्रनाइज़ेशन संकेत |
| 37 | VSYNC | मैं | ऊर्ध्वाधर सिंक्रनाइज़ेशन संकेत |
| 38 | DOTCLK | मैं | प्रत्येक दिनांक का नमूना लेने के लिए घड़ी संकेत |
| 39-40 | NC | - | कोई संबंध नहीं |
| 41 | वीडीडी | मैं | +2.8V बिजली स्रोत |
| 42 | VDDIO | मैं | 1.8V~2.8V बिजली स्रोत |
| 43 | YU | मैं | टच पैनल पिन |
| 44 | एक्सएल | मैं | |
| 45 | YD | मैं | |
| 46 | एक्सआर | मैं | |
| 47-51 | NC | - | कनेक्शन नहीं |
| 52 | सक्षम | मैं | इनपुट डेटा सक्षम नियंत्रण |
| 53-54 | जीएनडी | मैं | पावर ग्राउंड |
अधिकतम पूर्ण सीमा
| पद | प्रतीक | मूल्य | इकाई |
| तर्क के लिए बिजली आपूर्ति वोल्टेज | वीडीडी | 1.6~3.3 | वी |
| इनपुट वोल्ट | वाइन | वीडीडी+0.3 | वी |
| परिचालन तापमान | टॉप | -20 से 70 | °C |
| भंडारण तापमान | Tstg | -30 से 80 तक | °C |
बैकलाइट इलेक्ट्रिकल-ऑप्टिकल विशेषताएं
| पद | प्रतीक | MIN | TYP | अधिकतम | UNIT | स्थिति |
| आपूर्ति वोल्टेज | Vf | 17.5 | 19.2 | 20.5 | वी | यदि=20mA |
| आपूर्ति करंट | यदि | - | 20 | - | mA | - |
| रिवर्स वोल्टेज | वीआर | - | - | 5 | वी | - |
| शक्ति अपव्यय | पीडी | - | 288 | - | mW | - |
| प्रकाश की तीव्रता | 260 | 320 | 350 | Cd/m2 | यदि=20mA | |
| एलसीएम के लिए एकरूपता | - | 80 | - | - | % | यदि=20mA |
| बैकलाइट रंग | सफेद | |||||
विश्वसनीयता परीक्षण
| पद | स्थिति | समय (घंटे) | मूल्यांकन |
| उच्च तापमान भंडारण | 80°C | 120 |
कोई असामान्यता नहीं कार्यों में और रूप |
|
उच्च तापमान
|
70°C | 120 | |
| कम तापमान भंडारण | -30°C | 120 | |
| कम तापमान | -20°C | 120 | |
| आर्द्रता | 60°C/ 90% आरएच | 120 | |
| थर्मल शॉक टेम्प. चक्र |
-20°C 25°C 70°C (0.5 घंटे ¬ 5 मिनट ® 0.5 घंटे) |
10 चक्र |

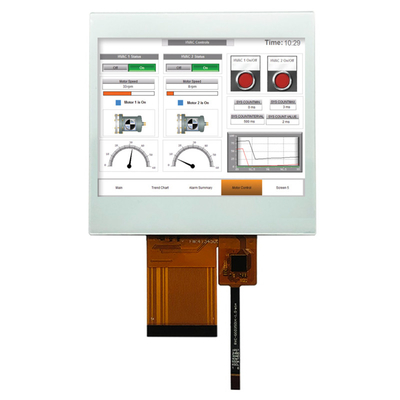

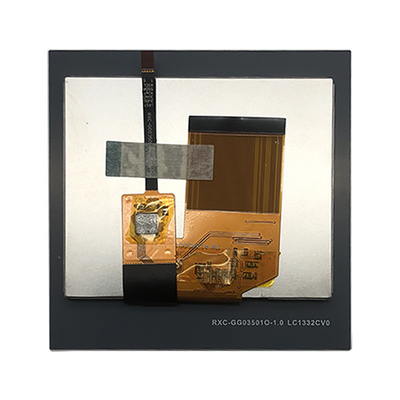

3.5" टीएफटी एलसीडी टच स्क्रीन डिस्प्ले आरजीबी 320x240 लैंडस्केप 54 पिन विथ कैपेसिटिव टच स्क्रीन उत्पाद छवि
कारखाने की सुविधाएँ और प्रमाणपत्र
अनुमानित क्षमता (पीसीएपी) स्पर्श
प्रोजेक्ट कैपेसिटिव (पीसीएपी) टच टेक्नोलॉजी तेजी से और संवेदनशील प्रतिक्रिया और पेशेवर स्तर की विश्वसनीयता को जोड़ती है।
प्रौद्योगिकी प्रक्षेपित क्षमतात्मक टच स्क्रीन को सख्त औद्योगिक, चिकित्सा और ऑटोमोटिव अनुप्रयोगों के लिए डिज़ाइन किया गया है। हम पीसीएपी टच स्क्रीन को तरल क्रिस्टल डिस्प्ले (एलसीडी) के साथ भी जोड़ सकते हैं,जो एक एकीकृत एम्बेडेड समाधान है जो आपूर्ति श्रृंखला और विधानसभा को सरल बनाने में मदद करता है.
कवर ग्लास:
1आकार: कस्टम आकार, आकार, किनारे उपचार, छेद और कटआउट
2रंगः सिल्क प्रिंटिंग, लोगो
3ग्लास सामग्रीः गोरिल्ला ग्लास, टेम्पर्ड ग्लास, पीएमएमए
4उपचार: दर्पण, एजी, एआर, एएफ
सेंसर:
1सेंसर सामग्रीः कांच, फिल्म, फिल्म+फिल्म
2FPC: आकार डिजाइन वैकल्पिक है
3आईसीः ईईटीआई, आईएलआईटीईके, एसआईएस, साइप्रस, फोकलटेक, गुडिक्स आदि।
4इंटरफेस: आई2सी, यूएसबी, आरएस232
खोज कीवर्डः tft 3.5", 3.5 tft lcd, 3.5" tft lcd, 3.5 इंच tft lcd, tft lcd 3.5, 3.5 इंच टीएफटी डिस्प्ले, 3.5 इंच टीएफटी डिस्प्ले, 3.5 इंच टीएफटी डिस्प्ले, 3.5 इंच टीएफटी डिस्प्ले, 3.5 इंच टीएफटी डिस्प्ले, 3.5 इंच टीएफटी एलसीडी डिस्प्ले, 3.5 इंच टीएफटी स्क्रीन, 3.5 इंच टीएफटी स्क्रीन, 3.5 इंच टीएफटी स्क्रीन, 3.5 इंच टीएफटी स्क्रीन, 3.5 इंच टीएफटी स्क्रीन,3.5 इंच टीएफटी एलसीडी स्क्रीन, 3.5 इंच आरजीबी टीएफटी, टीएफटी 3.5 इंच आरजीबी, 3.5 क्यूवीजीए, चीन 3.5 इंच टीएफटी।
