उत्पाद विवरण:
|
| उत्पाद: | 0.49 इंच OLED डिस्प्ले मॉड्यूल | पिक्सेल की संख्या: | 64x32 ग्राफ़िक्स |
|---|---|---|---|
| चालक आई.सी: | SSD1315 या समतुल्य | प्रदर्शन मोड: | निष्क्रिय मैट्रिक्स |
| रंग प्रदर्शित करें: | मोनोक्रोम (सफ़ेद) | ड्राइव कर्तव्य: | 1/32 कर्तव्य |
| पैनल का आकार: | 14.5 x 11.6 x 1.227 (मिमी) | सक्रिय क्षेत्र: | 11.18 x 5.58 (मिमी) |
| पिक्सेल पिच: | 0.175 x 0.175 (मिमी) | पिक्सेल आकार: | 0.155 x 0.155 (मिमी) |
| देखने की दिशा: | सभी दृश्य कोण | इंटरफेस: | I2C |
| संबंध: | सोल्डरिंग/हॉटबार (अनुकूलित) | पिन नंबर: | 14 पिन (अनुकूलित किया जा सकता है) |
| जीवनभर: | 50,000 घंटे @60cd/m2 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 0.49 इंच OLED डिस्प्ले मॉड्यूल,ओएलईडी डिस्प्ले मॉड्यूल 64x32,औद्योगिक ग्रेड 0.49 इंच OLED डिस्प्ले |
||
0.49 इंच OLED डिस्प्ले मॉड्यूल 64x32, OEL डिस्प्ले मॉड्यूल 0.49 इंच उत्पाद का परिचय
SFOS049XZ-7111ANOLED डिस्प्ले मॉड्यूल 64x32 रिज़ॉल्यूशन COG ग्राफिक डिस्प्ले है, जिसका विकर्ण आकार 0.49 इंच है। OLED मॉडल को औद्योगिक ग्रेड के रूप में डिज़ाइन किया गया है, जिसमें प्रतिस्पर्धी मूल्य का लाभ है।मॉड्यूल SSD1315 आईसी के साथ निर्मित है; यह I2C इंटरफ़ेस का समर्थन करता है। तर्क के लिए आपूर्ति वोल्टेज 2.8V है, प्रदर्शन के लिए आपूर्ति वोल्टेज 9V है, VDD के लिए ऑपरेटिंग करंट 180μA है, ड्राइविंग कर्तव्य 1/32 है।
SFOS049XZ-7111ANOEL डिस्प्ले मॉड्यूल पहनने योग्य उपकरणों, स्मार्ट होम एप्लिकेशन आदि के लिए उपयुक्त है। यह मॉड्यूल -40°C से +70°C तक के तापमान पर काम कर सकता है; इसका भंडारण तापमान -40°C से +85°C तक है।
| उत्पाद: | 0.49 इंच OLED डिस्प्ले मॉड्यूल |
| पिक्सेल की संख्याः | 64x32 ग्राफिक्स |
| ड्राइवर आईसीः | एसएसडी1315 या समकक्ष |
| प्रदर्शन मोडः | निष्क्रिय मैट्रिक्स |
| प्रदर्शन रंगः | मोनोक्रोम (सफेद) |
| ड्राइव कर्तव्यः | 1/32 कर्तव्य |
| पैनल का आकारः | 14.5 X 11.6 X 1.227 (मिमी) |
| सक्रिय क्षेत्रः | 11.18 X 5.58 (मिमी) |
| पिक्सेल पिचः | 0.175 X 0.175 (मिमी) |
| पिक्सेल आकारः | 0.155 X 0.155 (मिमी) |
| देखने की दिशा: | सभी दृष्टिकोण |
| इंटरफ़ेसः | I2C |
| कनेक्शनः | सोल्डरिंग/हॉटबार (अनुकूलित) |
| पिन संख्याः | 14 पिन (अनुकूलित किया जा सकता है) |
| जीवन काल: | 50,000 घंटे @60cd/m2 |
| अनुपालन: | REACH और RoHS अनुरूप |
SAEF प्रौद्योगिकी एक पेशेवर OLED मॉड्यूल आपूर्तिकर्ता है। हम मानक निष्क्रिय मैट्रिक्स OLED (PMOLED) / OLED डॉट मैट्रिक्स डिस्प्ले और कस्टम डिजाइन चरित्र OLED मॉड्यूल की एक विस्तृत श्रृंखला प्रदान करते हैं,ओएलईडी ग्राफिक डिस्प्ले और ओएलईडी डिस्प्ले पैनलयांत्रिक संरचना में चिप ऑन बोर्ड (सीओबी), चिप ऑन ग्लास (सीओजी), और टीएबी (टेप ऑटोमेटेड बॉन्ड) प्रकार शामिल हैं। ग्राहक एसटीएन एलसीडी से ओएलईडी डिस्प्ले तक आसानी से अनुप्रयोगों को अपग्रेड कर सकते हैं।एसएईएफ ओएलईडी मॉड्यूल सभी महत्वपूर्ण लाभों के साथ प्रस्तुत किए जाते हैं:
एसएईएफ टेक्नोलॉजी के ग्राफिक ओएलईडी डिस्प्ले तीन यांत्रिक संरचनाओं में उपलब्ध हैं जिनमें सीओबी, सीओजी और टीएबी निष्क्रिय मैट्रिक्स तकनीक शामिल है।50x16 OLED ग्राफिक डिस्प्ले में उपलब्ध ग्राफिक मोनोक्रोम OLED रिज़ॉल्यूशन, 64x128 OLED, 100x16 OLED, 100x32 ग्राफिक OLED, 200x16 ग्राफिक OLED, OLED 128x32, OLED डिस्प्ले 128x64, OLED 128x128, और 256x64 OLED डिस्प्ले।एसएईएफ उत्पाद श्रृंखला में ग्राफिक ओएलईडी डिस्प्ले में ऑनबोर्ड कंट्रोलर और इंटरफेस शामिल हैं समानांतर, धारावाहिक, और I2C OLED, SPI OLED. इन OLED डिस्प्ले मॉड्यूल में रिज़ॉल्यूशन/रंग के आधार पर 3V, या 5V का वोल्टेज चलाया जाता है।
एसएईएफ ओएलईडी डिस्प्ले मॉड्यूल की एक विस्तृत श्रृंखला प्रदान करता है, जिसमें 0.42 "से 5.5" ओएलईडी, जैसे कि 0.42" माइक्रो ओएलईडी डिस्प्ले, 0.49" ओएलईडी डिस्प्ले, 0.66" मिनी ओएलईडी डिस्प्ले, 0.69" ओएलईडी, 0.91 "ओएलईडी डिस्प्ले, 0.95" OLED, 0.96" OLED डिस्प्ले, 1.5" OLED डिस्प्ले, 2" OLED, 2.4" OLED, 2.7" OLED डिस्प्ले, 5.5" OLED डिस्प्ले, और कस्टम डिजाइन समाधान।

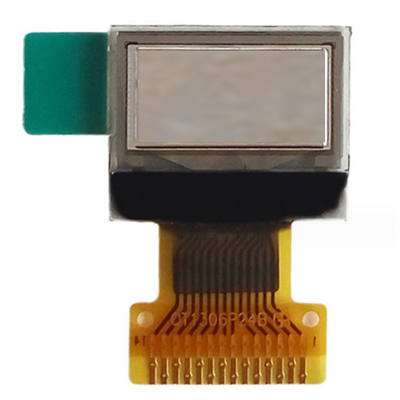

0.49 इंच OLED डिस्प्ले मॉड्यूल 64x32, OEL डिस्प्ले मॉड्यूल 0.49 इंच उत्पाद चित्र
पिन परिभाषा
पिन1, पिनC2P पिन2, C2N पिन3, C1P पिन4, C1N
फ्लाइंग इनवर्टिंग कंडेसिटर का सकारात्मक टर्मिनल, फ्लाइंग बूस्ट कंडेसिटर का नकारात्मक टर्मिनल। टर्मिनलों के बीच चार्ज-पंप कंडेसिटर की आवश्यकता होती है।वे तैरना चाहिए जब कनवर्टर का उपयोग नहीं किया जाता है.
पिन 5, वीबीएटी
डीसी/डीसी कनवर्टर सर्किट के लिए पावर सप्लाई. यह डीसी/डीसी वोल्टेज कनवर्टर के आंतरिक बफर के लिए पावर सप्लाई पिन है. यह कनवर्टर का उपयोग करते समय बाहरी स्रोत से जुड़ा होना चाहिए.जब कन्वर्टर का उपयोग नहीं किया जाता है तो इसे वीडीडी से जोड़ा जाना चाहिए.
पिन6, VBREFNC
पिन7, वीएसएस
ग्राउंड ऑफ लॉजिक सर्किट यह एक ग्राउंड पिन है। यह लॉजिक पिन के लिए संदर्भ के रूप में कार्य करता है। इसे बाहरी ग्राउंड से जोड़ा जाना चाहिए।
पिन8, वीडीडी
तर्क के लिए बिजली की आपूर्ति. यह एक वोल्टेज आपूर्ति पिन है. यह बाहरी स्रोत से जुड़ा होना चाहिए.
पिन9, RES#
नियंत्रक और ड्राइवर के लिए पावर रीसेट करें. यह पिन रीसेट सिग्नल इनपुट है. जब पिन कम है, चिप का आरंभिकरण निष्पादित किया जाता है. सामान्य संचालन के दौरान इस पिन को ऊपर खींचें.
पिन10, एससीएल
आईआईसी बस घड़ी सिग्नल. आई2सी बस में सूचना का प्रसारण एक घड़ी सिग्मल का अनुसरण कर रहा है. डेटा का प्रत्येक प्रसारण इस पिन के एक एकल घड़ी अवधि के दौरान होता है.
पिन11, एसडीए
I2C बस डेटा सिग्नल. यह पिन ट्रांसमीटर और रिसीवर के बीच संचार चैनल के रूप में कार्य करता है.
12, आईआरईएफ
चमक समायोजन के लिए वर्तमान संदर्भ। यह पिन खंड वर्तमान संदर्भ पिन है। इस पिन और वीएसएस के बीच एक प्रतिरोध कनेक्ट किया जाना चाहिए। वर्तमान को अधिकतम 12.5uA पर सेट करें।
पिन13, वीसीओएमएच
कॉम सिग्नल के लिए वोल्टेज आउटपुट हाई लेवल. यह पिन कॉम सिग्नल के लिए वोल्टेज आउटपुट हाई लेवल के लिए इनपुट पिन है. इस पिन और वीएसएस के बीच संधारित्र को जोड़ा जाना चाहिए.
पिन14, वीसी
ओईएल पैनल के लिए पावर सप्लाई। यह चिप का सबसे सकारात्मक वोल्टेज सप्लाई पिन है। कन्वर्टर का उपयोग करते समय इस पिन और वीएसएस के बीच एक स्थिरीकरण कैपेसिटर कनेक्ट किया जाना चाहिए।यह बाहरी स्रोत से जुड़ा होना चाहिए जब कनवर्टर का उपयोग नहीं किया जाता है.

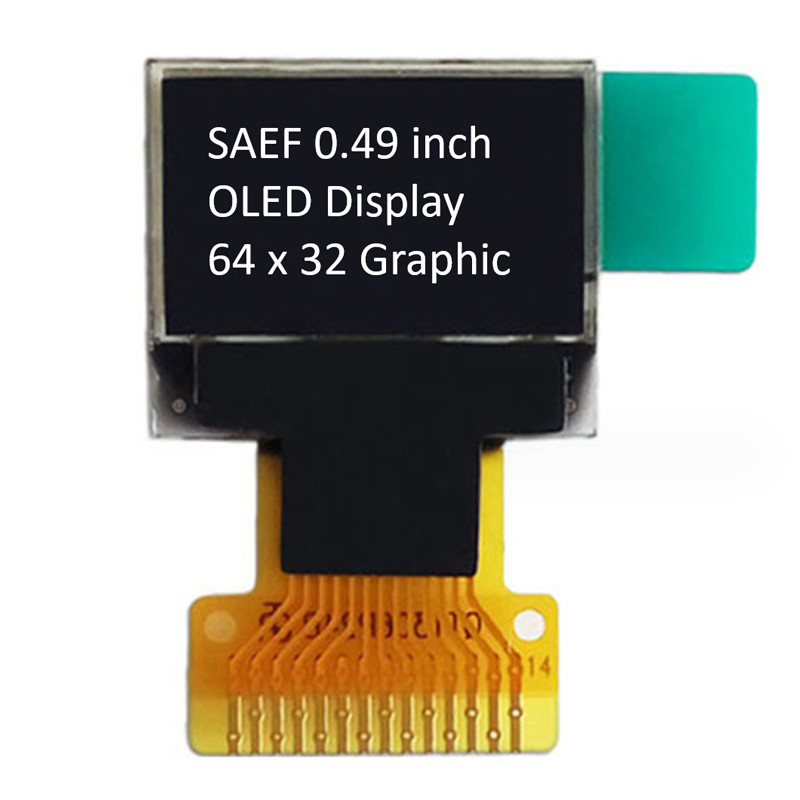

0.49 इंच OLED डिस्प्ले मॉड्यूल 64x32, OEL डिस्प्ले मॉड्यूल 0.49 इंच उत्पाद छवि
