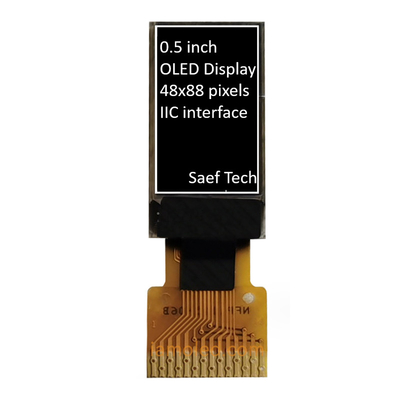

0.5 इंच OLED डिस्प्ले मॉड्यूल 88x48 पिक्सेल I2C इंटरफेस के साथ निष्क्रिय मैट्रिक्स

0.5 इंच OLED डिस्प्ले मॉड्यूल 88x48, OEL डिस्प्ले मॉड्यूल 0.5 इंचउत्पाद का परिचय

SFOS050XZ-7112AN OLED डिस्प्ले मॉड्यूल एक 88x48 रिज़ॉल्यूशन COG ग्राफिक डिस्प्ले है, जिसका विकर्ण आकार 0.5 इंच है।ओएलईडी मॉडल को औद्योगिक ग्रेड के रूप में डिजाइन किया गया है, जिसमें प्रतिस्पर्धी मूल्य का लाभ है. मॉड्यूल CH1115 IC के साथ अंतर्निहित है; यह I2C इंटरफ़ेस का समर्थन करता है। तर्क के लिए आपूर्ति वोल्टेज 2.8V है, प्रदर्शन के लिए आपूर्ति वोल्टेज 9V है, VDD के लिए ऑपरेटिंग करंट 180μA है, ड्राइविंग ड्यूटी 1/48 है।

SFOS050XZ-7112AN OEL डिस्प्ले मॉड्यूल पहनने योग्य उपकरण, स्मार्ट होम एप्लिकेशन आदि के लिए उपयुक्त है। यह मॉड्यूल -40°C से +80°C के तापमान पर काम कर सकता है।इसके भंडारण तापमान -40°C से +85°C तक होते हैं.

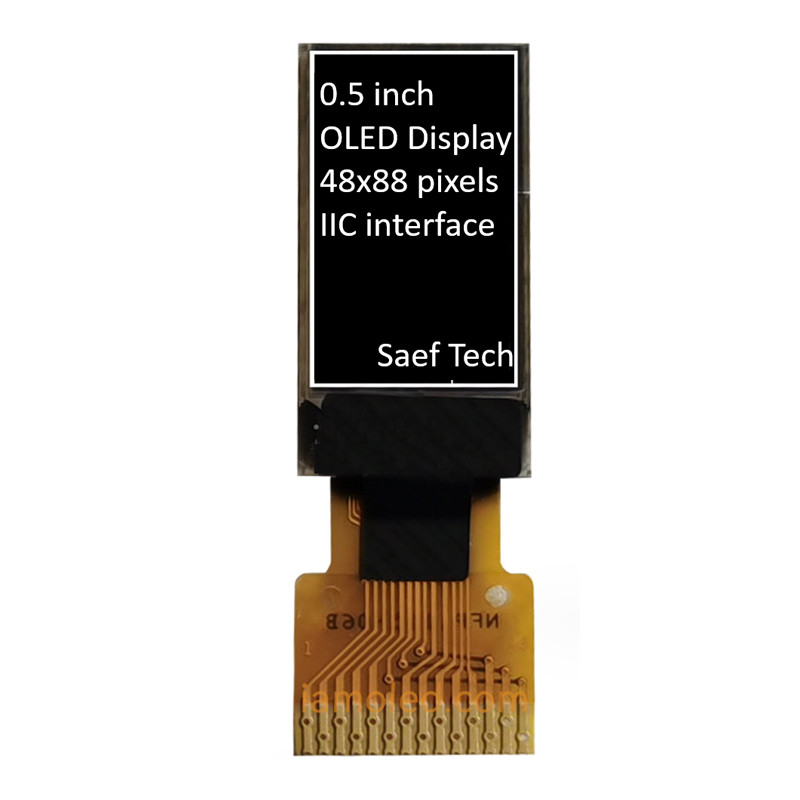

0.5 इंच OLED डिस्प्ले मॉड्यूल 88x48 पिक्सल, OEL डिस्प्ले मॉड्यूल 0.5 इंच Pअनुच्छेद चित्रण

पिन परिभाषा

पिन1, सी2पी/पिन2, सी2एन/पिन3, सी1पी/पिन4, सी1एन

फ्लाइंग इनवर्टिंग कंडेसिटर का सकारात्मक टर्मिनल, फ्लाइंग बूस्ट कंडेसिटर का नकारात्मक टर्मिनल। टर्मिनलों के बीच चार्ज-पंप कंडेसिटर की आवश्यकता होती है।वे तैरना चाहिए जब कनवर्टर का उपयोग नहीं किया जाता है.

पिन 5,वीडीडी2वीबीएटी

डीसी/डीसी कनवर्टर सर्किट के लिए पावर सप्लाई. यह डीसी/डीसी वोल्टेज कनवर्टर के आंतरिक बफर के लिए पावर सप्लाई पिन है. यह कनवर्टर का उपयोग करते समय बाहरी स्रोत से जुड़ा होना चाहिए.जब कन्वर्टर का उपयोग नहीं किया जाता है तो इसे वीडीडी से जोड़ा जाना चाहिए.

पिन6, VBREFNC

पिन7, वीएसएस

ग्राउंड ऑफ लॉजिक सर्किट यह एक ग्राउंड पिन है। यह लॉजिक पिन के लिए संदर्भ के रूप में कार्य करता है। इसे बाहरी ग्राउंड से जोड़ा जाना चाहिए।

पिन8, वीडीडी1

तर्क के लिए बिजली की आपूर्ति. यह एक वोल्टेज आपूर्ति पिन है. यह बाहरी स्रोत से जुड़ा होना चाहिए.

पिन9, RES#

नियंत्रक और ड्राइवर के लिए पावर रीसेट करें. यह पिन रीसेट सिग्नल इनपुट है. जब पिन कम है, चिप का आरंभिकरण निष्पादित किया जाता है. सामान्य संचालन के दौरान इस पिन को ऊपर खींचें.

पिन10, एससीएल

आईआईसी बस घड़ी सिग्नल. आई2सी बस में सूचना का प्रसारण एक घड़ी सिग्मल का अनुसरण कर रहा है. डेटा का प्रत्येक प्रसारण इस पिन के एक एकल घड़ी अवधि के दौरान होता है.

पिन11, एसडीए

I2C बस डेटा सिग्नल. यह पिन ट्रांसमीटर और रिसीवर के बीच संचार चैनल के रूप में कार्य करता है.

पिन12, आईआरईएफ

चमक समायोजन के लिए वर्तमान संदर्भ। यह पिन खंड वर्तमान संदर्भ पिन है। इस पिन और वीएसएस के बीच एक प्रतिरोध कनेक्ट किया जाना चाहिए। वर्तमान को अधिकतम 12.5uA पर सेट करें।

पिन13, वीसीओएमएच

कॉम सिग्नल के लिए वोल्टेज आउटपुट हाई लेवल. यह पिन कॉम सिग्नल के लिए वोल्टेज आउटपुट हाई लेवल के लिए इनपुट पिन है. इस पिन और वीएसएस के बीच संधारित्र को जोड़ा जाना चाहिए.

पिन14, वीसी

ओईएल पैनल के लिए पावर सप्लाई। यह चिप का सबसे सकारात्मक वोल्टेज सप्लाई पिन है। कन्वर्टर का उपयोग करते समय इस पिन और वीएसएस के बीच एक स्थिरीकरण कैपेसिटर कनेक्ट किया जाना चाहिए।यह बाहरी स्रोत से जुड़ा होना चाहिए जब कनवर्टर का उपयोग नहीं किया जाता है.

नोट 1: उपरोक्त सभी वोल्टेज ¥VSS = 0V ¥ के आधार पर हैं।

नोट 2: जब इस मॉड्यूल का उपयोग उपरोक्त पूर्ण अधिकतम क्षमताओं से अधिक किया जाता है, तो मॉड्यूल का स्थायी टूटना हो सकता है।इस मॉड्यूल का उपयोग धारा 3 के अनुसार शर्तों के तहत करना वांछनीय है।∙ ∙ ऑप्टिकल और इलेक्ट्रिकल विशेषताएं ∙ यदि इस मॉड्यूल का उपयोग इन परिस्थितियों से अधिक किया जाता है, तो मॉड्यूल की खराबी हो सकती है और मॉड्यूल की विश्वसनीयता बिगड़ सकती है।

नोट 3: परिभाषित तापमान सीमाओं में ध्रुवीकरणकर्ता शामिल नहीं है। ध्रुवीकरणकर्ता का अधिकतम प्रतिरोधी तापमान 80°C होना चाहिए।

नोट 4: VPP = 7.5V, Ta = 25°C, 50% चेकरबोर्ड.सॉफ्टवेयर कॉन्फ़िगरेशन धारा 4.4 आरंभिकरण का पालन करता है.जीवनकाल का अंत 50% प्रारंभिक चमक के रूप में निर्दिष्ट है।औसत परिचालन जीवनकाल को उच्च तापमान की स्थितियों में एपीपी त्वरित संचालन द्वारा अनुमानित किया जाता है।.

* VDD1 = 2.8V, VPP = 8.0V & 7.4V पर लिया गया ऑप्टिकल माप। सॉफ्टवेयर कॉन्फ़िगरेशन अनुभाग 4.4 आरंभ का अनुसरण करता है।

बाहरी सेटिंग

{RES=1; delay(1000); RES=0; delay(1000); RES=1; delay(1000); write_i(0xAE); /*display off*/ write_i(0x00); /*set lower column address*/ write_i(0x10); /*set higher column address*/ write_i(0xB0);/*पृष्ठ पता सेट*/ write_i(0x40); /*सेट प्रदर्शन प्रारंभ लाइनों*/ write_i(0x81); /*अनुबंध नियंत्रण*/ write_i(0x88); /*4d*/ write_i(0x82); /* iref प्रतिरोध सेट और ISEG*/ write_i(0x00 समायोजित; write_i(0xA1);/*सेट सेगमेंट रीमैप 0xA0*/ write_i(0xA2); /*सेट सेग पैड हार्डवेयर विन्यास*/ write_i(0xA4); /*निष्क्रिय पूरे डिस्प्ले पर (0xA4/0xA5)*/ write_i(0xA6); /*सामान्य / रिवर्स*/ write_i(0xA8); /*मल्टीप्लेक्स अनुपात*/ write_i(0x3F);/*कर्तव्य = 1/64*/ write_i(0xC8); /*कॉम स्कैन दिशा 0XC0*/ write_i(0xD3); /*सेट डिस्प्ले ऑफसेट*/ write_i(0x00); /* */ write_i(0xD5); /*सेट ऑस्क डिवीजन*/ write_i(0xa0); write_i(0xD9); /*सेट प्री-चार्ज अवधि*/ write_i(0x22);write_i(0xdb); /*set vcomh*/ write_i(0x40); write_i(0x31); /* सेट पंप 7.4v */ write_i(0xad); /*set charge pump enable*/ write_i(0x8a); /*Set DC-DC enable (0x8a=disable; 0x8b=enable) */ write_i(0xAF);/*display ON*/}void write_i(unsigned char ins) {unsigned char m,da; unsigned int j; DC=0; CS=0; da=ins;for(j=0; j<8; j++) { m=da; SCL=0; m=m&0x80; if(m==0x80) { SDA=1; } else { SDA=0; } da=da<1; SCL=1; } CS=1;}void write_d(unsigned char dat) { unsigned char m,da;हस्ताक्षरित नहीं int j; DC=1; CS=0; da=dat; for(j=0; j<8; j++) { m=da; SCL=0; m=m&0x80; if(m==0x80) { SDA=1; } else { SDA=0; } da=da<1; SCL=1; } CS=1;} void delay ((unsigned int i) { while(i>0) { i--; }}

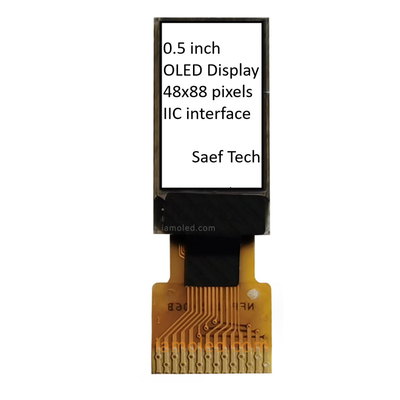

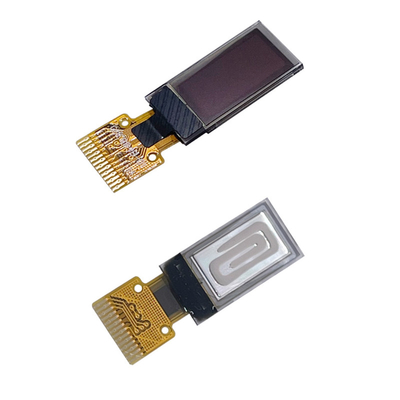

0.5 इंच OLED डिस्प्ले मॉड्यूल 88x48 पिक्सेल, OEL डिस्प्ले मॉड्यूल 0.5 इंचउत्पाद छवि

कारखाने की सुविधाएँ और प्रमाणपत्र

SAEF टेक्नोलॉजी एक पेशेवर OLED मॉड्यूल आपूर्तिकर्ता है

हम मानक निष्क्रिय मैट्रिक्स ओएलईडी (पीएमओएलईडी) / ओएलईडी डॉट मैट्रिक्स डिस्प्ले और कस्टम डिजाइन कैरेक्टर ओएलईडी मॉड्यूल, ग्राफिक ओएलईडी डिस्प्ले और ओएलईडी डिस्प्ले पैनल की एक विस्तृत श्रृंखला प्रदान करते हैं।यांत्रिक संरचना में चिप ऑन बोर्ड (सीओबी) शामिल है, चिप ऑन ग्लास (सीओजी), और टीएबी (टेप ऑटोमेटेड बॉन्ड्ड) प्रकार। ग्राहक एसटीएन एलसीडी से ओएलईडी डिस्प्ले तक आसानी से एप्लिकेशन अपग्रेड कर सकते हैं। एसएईएफ ओएलईडी मॉड्यूल सभी महत्वपूर्ण लाभों के साथ हैं।:

• तेजी से प्रतिक्रिया समय ️ +25 °C पर 10 μsec.
• अनलिमिटेड देखने का कोण 175 डिग्री तक
• पतला ️ कोई बैकलाइट की जरूरत नहीं, स्व-प्रकाशित
• उच्च चमक
• उच्च कंट्रास्ट अनुपात 10 तक000∙
• व्यापक परिचालन तापमान -40 °C ~ 80 °C
• कम बिजली की खपत

एसएईएफ टेक्नोलॉजी के ग्राफिक ओएलईडी डिस्प्ले तीन यांत्रिक संरचनाओं में उपलब्ध हैं जिनमें सीओबी, सीओजी और टीएबी निष्क्रिय मैट्रिक्स तकनीक शामिल है।50x16 OLED ग्राफिक डिस्प्ले में उपलब्ध ग्राफिक मोनोक्रोम OLED रिज़ॉल्यूशन, 64x128 OLED, 100x16 OLED, 100x32 ग्राफिक OLED, 200x16 ग्राफिक OLED, OLED 128x32, OLED डिस्प्ले 128x64, OLED 128x128, और 256x64 OLED डिस्प्ले।एसएईएफ उत्पाद श्रृंखला में ग्राफिक ओएलईडी डिस्प्ले में ऑनबोर्ड कंट्रोलर और इंटरफेस शामिल हैं समानांतर, धारावाहिक, और I2C OLED, SPI OLED. इन OLED डिस्प्ले मॉड्यूल में रिज़ॉल्यूशन/रंग के आधार पर 3V, या 5V का वोल्टेज चलाया जाता है।

एसएईएफ ओएलईडी डिस्प्ले मॉड्यूल की एक विस्तृत श्रृंखला प्रदान करता है, जिसमें 0.42 "से 5.5" ओएलईडी, जैसे कि 0.42" माइक्रो ओएलईडी डिस्प्ले, 0.49" ओएलईडी डिस्प्ले, 0.5" ओएलईडी डिस्प्ले, 0.66" मिनी ओएलईडी डिस्प्ले, 0.69 "ओएलईडी, 0.91" OLED डिस्प्ले, 0.95" OLED, 0.96" OLED डिस्प्ले, 1.5" OLED डिस्प्ले, 2" OLED, 2.4" OLED, 2.7" OLED डिस्प्ले, 5.5" OLED डिस्प्ले, और कस्टम डिजाइन समाधान।
