उत्पाद विवरण:
|
| उत्पाद: | 3.5 इंच टीएफटी एलसीडी टचस्क्रीन | संकल्प: | 320x480 एचवीजीए |
|---|---|---|---|
| देखने की दिशा: | 12 बजे | पिन नंबर: | 40 पिन |
| इंटरफेस: | MCU 8/16BIT, SPI 3/4वायर | भूतल चमक: | 500 cd/m2 ((nits) |
| रूपरेखा मंद।: | 54.48 ((H) x84.71 ((V) x3.40 ((T) (मिमी) | सक्रिय क्षेत्र: | 48.96 ((H) x73.44 ((V) (मिमी) |
| टच स्क्रीन: | कैपेसिटिव टच पैनल के साथ | चालक आई.सी: | ILI9488 |
| सीटीपी चालक: | FT6336U | संबंध: | प्लगिंग |
| संचालन तापमान।: | -20 ℃ से + 70 ℃ | भंडारण अस्थायी।: | -30°C से +80°C |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 3.5 इंच टीएफटी एलसीडी टच स्क्रीन,एसपीआई एमसीयू एलसीडी टच स्क्रीन |
||
इस आइटम के बारे में SFTO350PY-7118A-CT टचस्क्रीन मॉड्यूल के साथ TFT
एसएईएफ टेक्नोलॉजी की SFTO350PY-7118A-CT एलसीडी टच स्क्रीन एक 3.5 इंच का टीएन डिस्प्ले है जिसे विशेष रूप से उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जिन्हें उच्च रिज़ॉल्यूशन और उच्च चमक डिस्प्ले की आवश्यकता होती है।निम्नलिखित उत्पाद का विस्तृत परिचय है:
स्थापना दिशाः
मानक उत्पाद एक ऊर्ध्वाधर मोड एलसीडी मॉड्यूल है, जो अधिकांश ऊर्ध्वाधर स्थापना अनुप्रयोग परिदृश्यों के लिए उपयुक्त है।
यदि आपको क्षैतिज मोड जैसी विशेष आवश्यकताओं की आवश्यकता है, तो आप तकनीकी सहायता और अनुकूलित सेवाओं के लिए हमसे संपर्क कर सकते हैं।
अनुप्रयोग परिदृश्यः
- विभिन्न अनुप्रयोगों के लिए उपयुक्त जैसे औद्योगिक नियंत्रण पैनल, चिकित्सा उपकरण, उपकरण, स्मार्ट होम उपकरण, आदि।
औद्योगिक नियंत्रण कक्षों में, SAEF प्रौद्योगिकी का SFTO350PY-7118A-CT एलसीडी टच स्क्रीन मॉड्यूल कई भूमिकाएं निभा सकता है, परिचालन दक्षता और उपयोगकर्ता अनुभव में सुधार कर सकता है।क्षमता टच स्क्रीन तकनीक और उच्च चमक डिस्प्ले विशेषताएं SFTO350PY-7118A-CT मॉड्यूल इसे औद्योगिक नियंत्रण पैनलों के लिए एक आदर्श विकल्प बनाते हैं, विशेष रूप से उन स्थितियों में जहां सटीक नियंत्रण और स्पष्ट प्रदर्शन की आवश्यकता होती है।यह मॉड्यूल औद्योगिक स्वचालन प्रणालियों के बुद्धि स्तर और परिचालन सुविधा में सुधार कर सकता है।.
विशेषताएं
| उत्पाद: | 3.5 इंच टीएफटी एलसीडी टच स्क्रीन |
| संकल्पः | 320x480 एचवीजीए |
| इंटरफ़ेसः | MCU 8/16BIT, SPI 3/4वायर |
| पिन संख्याः | 40 पिन |
| देखने की दिशा: | बारह बजे |
| सतह चमकः | 300 सीडी/एम2 ((निट्स) |
| रूपरेखा डिम.: | 54.48 ((H) x84.71 ((V) x3.40 ((T) (मिमी) |
| सक्रिय क्षेत्रः | 48.96 ((H) x73.44 ((V) (मिमी) |
| टच स्क्रीनः | क्षमता टच पैनल के साथ |
| सीटीपी ड्राइवरः | FT6336U |
| ड्राइवर आईसीः | ILI9488 |
| कनेक्शनः | प्लगिंग |
| परिचालन तापमानः | -20°C से +70°C |
| भंडारण तापमानः | -30°C से +80°C तक |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 |
| अनुपालन: | REACH और RoHS अनुरूप |
यांत्रिक रूपरेखा
इंटरफेस पिन परिभाषा
|
पिननहीं. |
प्रतीक | कार्य |
| 1 | एक्सएल | बायीं पंक्ति को स्पर्श करें |
| 2 | YU | ऊपरी सर्किट को स्पर्श करें |
| 3 | एक्सआर | सही अंत रेखा को स्पर्श करें |
| 4 | YD | निचली पंक्ति को स्पर्श करें |
| 5 | जीएनडी | जमीन |
| 6 | आईओवीसीसी | बिजली की आपूर्ति 1.8V |
| 7 | वीसी | बिजली की आपूर्ति 2.8V |
| 8 | एफएमएआरके | फ्रेम सिंक्रनाइज़ेशन सिग्नल |
| 9 | सीएस | चिप चयन इनपुट पिन (सक्रिय कम) |
| 10 | आरएस | समानांतर में डेटा/कमांड चयन पिन प्रदर्शित करें |
| 11 | WR/SPI_SCL | सीरियल क्लॉक के रूप में 8080 MCU समानांतर इंटरफ़ेस/SCL पिन में लिखना सक्षम करें |
| 12 | आर एंड डी | 8080 एमसीयू समानांतर इंटरफ़ेस में पढ़ना सक्षम करें. |
| 13 | SPI_SDA | सीरियल डेटा इनपुट/आउटपुट द्वि-दिशात्मक पिन |
| 14 | SPI_SDO | सीरियल डेटा आउटपुट |
| 15 | रीसेट करें | बाहरी रीसेट इनपुट. |
| 16 | जीएनडी | जमीन |
| 17-32 | DB0-DB15 | एमसीयू समानांतर इंटरफेस डेटा बस। |
| 33 | एलईडीए | एलईडी बैक लाइट ((एनोड) |
| ३४-३६ | एलईडीके | एलईडी बैक लाइट (कैथोड) |
| 37 | जीएनडी | जमीन |
| 38 | IM0 | इंटरफ़ेस मोड चुनें |
| 39 | आईएम1 | इंटरफ़ेस मोड चुनें |
| 40 | आईएम2 | इंटरफ़ेस मोड चुनें |
क्षमता टचस्क्रीन इंटरफ़ेस पिन परिभाषा
| 1 | CTP_RST | टच स्क्रीन रीसेट करें |
| 2 | CTP_INT | टच स्क्रीन का अवरोध संकेत |
| 3 | CTP_SDA | टच स्क्रीन डेटा संकेत |
| 4 | CTP_SCL | टच स्क्रीन घड़ी संकेत |
| 5 | जीएनडी | जमीन |
| 6 | वीडीडी | विद्युत आपूर्ति |
ऑप्टिकल विनिर्देश
| पद | प्रतीक | स्थिति | मिन | प्रकार | अधिकतम | इकाई | |
|
सफेद चमक (मध्य) |
Lv |
Θ=0 सामान्यदेखना कोणआईबीएल= 120 एमए |
-- | 300 | -- | cd/m2 | |
| प्रतिक्रिया समय | Tr+Tf | -- | 20 | 40 | एमएस | ||
| कंट्रास्ट अनुपात | सीआर | -- | 500 | -- | -- | ||
|
रंगरंगभेद (CIE1931) |
सफेद | Wx | 0.292 | 0.307 | 0.322 | ||
| वाई | 0.312 | 0.327 | 0.342 | ||||
|
देखने का कोण |
हॉर |
ΘL |
CR≥10 |
-- | 70 | -- | |
| ΘR | -- | 70 | -- | ||||
|
Ver |
ू | -- | 60 | -- | |||
| ΘD | -- | 60 | -- | ||||
| चमक एकरूपता | औसत | Θ=0 | 80 | 90 | -- | % | |
| रंग-गैर-रंग | एनटीएससी | Θ=0 | 57 | 60 | -- | % | |
| इष्टतम दृश्य दिशा | दोपहर 12 बजे | ||||||
विद्युत विशेषताएं
| पद | प्रतीक | मिनट. | टाइप करें। | मैक्स. | इकाई |
| एनालॉग आपूर्ति वोल्टेज | वीडीडी | 2.4 | 2.8 | 3.3 | वी |
| डिजिटल आपूर्ति वोल्टेज | वीडीडीआई | 1.65 | 1.8 | 3.3 | |
| इनपुट संकेत वोल्टेज | एचआईवी | 0.7वीडीडीआई | - | वीडीडीआई | वी |
| वीआईएल | जीएनडी | - | 0.3VDDI | वी |
बैकलाइट विशेषताएं
| पद | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| एलईडी करंट | आई.एल. | - | 90 | 120 | mA |
| एलईडी वोल्टेज | वीएल | - | 2.8 | 3.2 | वी |
| एलईडी के कामकाजी जीवनकाल | घन्टा | 30000 | 40000 | घडी |

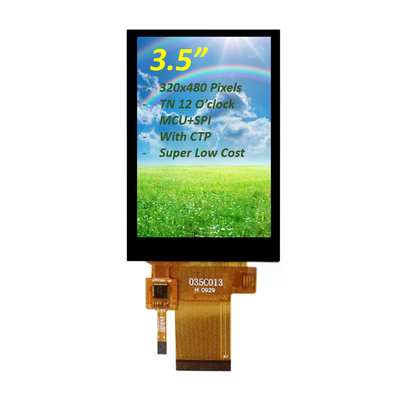

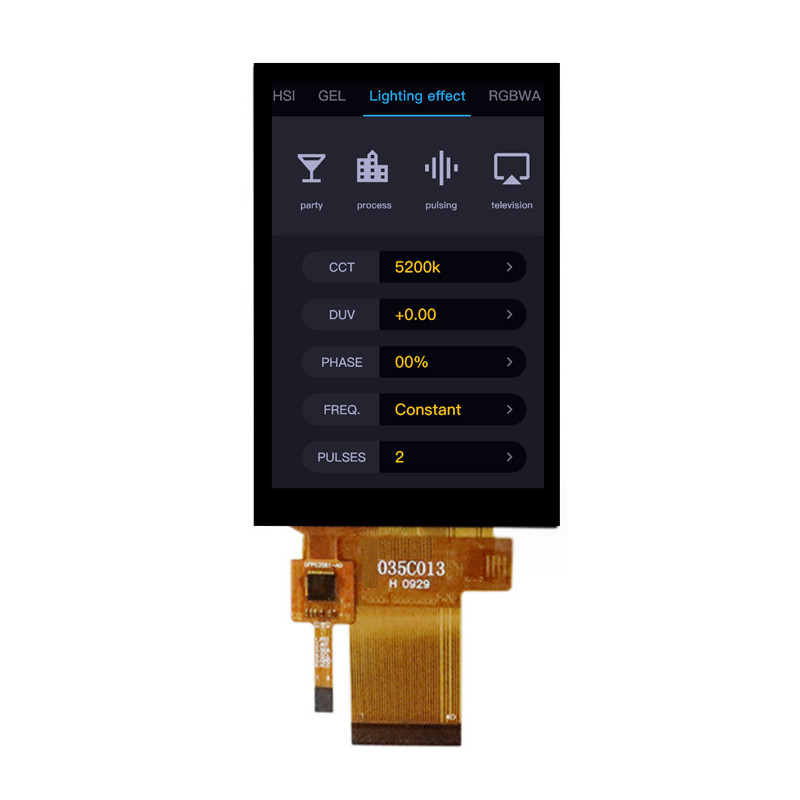

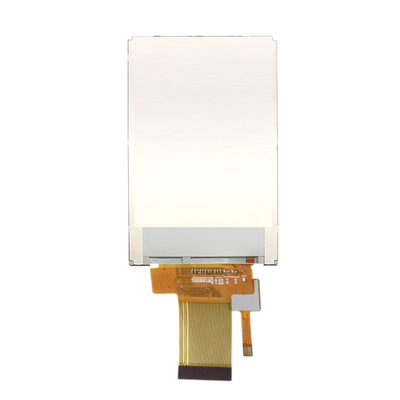

उत्पाद छवि
कारखाने की सुविधाएँ और प्रमाणपत्र
