उत्पाद विवरण:
|
| उत्पाद: | OLED डिस्प्ले मॉड्यूल 0.96" | पिक्सेल की संख्या: | 128x64 पिक्सेल |
|---|---|---|---|
| चालक आई.सी: | SSD1315 या समतुल्य | प्रदर्शन मोड: | निष्क्रिय मैट्रिक्स |
| रंग प्रदर्शित करें: | मोनोक्रोम (सफ़ेद) | ड्राइव कर्तव्य: | 1/64 कर्तव्य |
| पैनल का आकार: | 24.7 x 16.6 x 1.3 (मिमी) | सक्रिय क्षेत्र: | 21.74 x 11.175 (मिमी) |
| पिक्सेल पिच: | 0.17 x 0.175 (मिमी) | पिक्सेल आकार: | 0.15 x 0.15 (मिमी) |
| देखने की दिशा: | सभी दृश्य कोण | इंटरफेस: | I2C, SPI वैकल्पिक |
| संबंध: | लगाना | पिन नंबर: | 30 पिन (अनुकूलित किया जा सकता है) |
| संचालन तापमान।: | -40C - +70C | भंडारण अस्थायी।: | -40सी - + 85सी |
| जीवनभर: | 50,000 घंटे @60cd/m2 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 0.96 इंच OLED डिस्प्ले मॉड्यूल,ओलेड डिस्प्ले 128x64,SPI I2C 0.96 इंच OLED डिस्प्ले |
||

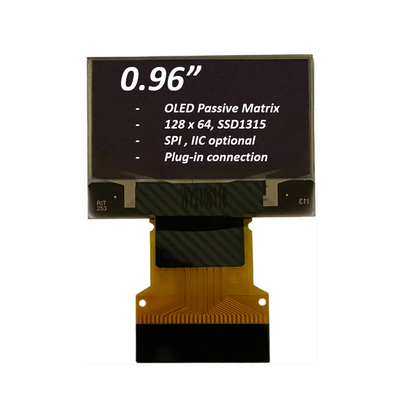

थोक मूल्य 0.96 इंच OLED डिस्प्ले मॉड्यूल 128x64 पिक्सेल SPI IIC इंटरफ़ेस प्लग-इन कनेक्शन उत्पाद परिचय
SFOS096XZ-7120AP OLED डिस्प्ले मॉड्यूल एक 128x64 रिज़ॉल्यूशन COG ग्राफिक डिस्प्ले है, जिसका विकर्ण आकार 0.96 इंच है।ओएलईडी मॉडल को औद्योगिक ग्रेड के रूप में डिजाइन किया गया है, जिसमें प्रतिस्पर्धी मूल्य का लाभ है. मॉड्यूल SSD1315 IC के साथ निर्मित है; यह I2C और SPI इंटरफ़ेस का समर्थन करता है। तर्क के लिए आपूर्ति वोल्टेज 2.8V है, प्रदर्शन के लिए आपूर्ति वोल्टेज 9V है, VDD के लिए ऑपरेटिंग वर्तमान 160μA है,ड्राइविंग ड्यूटी 1/64.
SFOS096XZ-7120AP OEL डिस्प्ले मॉड्यूल पहनने योग्य उपकरण, स्मार्ट होम एप्लिकेशन आदि के लिए उपयुक्त है। यह मॉड्यूल -40°C से +70°C के तापमान पर काम कर सकता है।इसके भंडारण तापमान -40°C से +85°C तक होते हैं.
| उत्पाद: | ओएलईडी डिस्प्ले मॉड्यूल 0.96" |
| पिक्सेल की संख्याः | 128x64 पिक्सेल |
| ड्राइवर आईसीः | एसएसडी1315 या समकक्ष |
| प्रदर्शन मोडः | निष्क्रिय मैट्रिक्स |
| प्रदर्शन रंगः | मोनोक्रोम (सफेद) |
| ड्राइव कर्तव्यः | 1/64 कर्तव्य |
| सक्रिय क्षेत्रः | 21.74 X 11.175 (मिमी) |
| पैनल का आकारः | 24.7 X 16.6 X 1.3 (मिमी) |
| पिक्सेल पिचः | 0.17 X 0.175 (मिमी) |
| पिक्सेल आकारः | 0.15 X 0.15 (मिमी) |
| इंटरफ़ेसः | I2C, SPI वैकल्पिक |
| देखने की दिशा: | सभी दृष्टिकोण |
| कनेक्शनः | प्लग-इन |
| पिन संख्याः | 30 पिन (अनुकूलित किया जा सकता है) |
| परिचालन तापमानः | -40C - +70C |
| भंडारण तापमानः | -40C - +85C |
| जीवन काल: | 50,000 घंटे @60cd/m2 |
| अनुपालन: | REACH और RoHS अनुरूप |

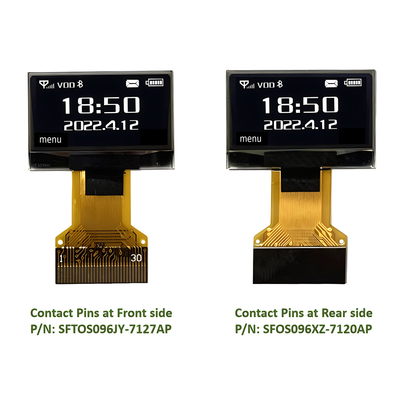

थोक मूल्य 0.96 इंच OLED डिस्प्ले मॉड्यूल 128x64 पिक्सेल SPI IIC इंटरफ़ेस प्लग-इन कनेक्शन उत्पाद चित्रण
पिन परिभाषा
पिन 1, एन.सी. (जीएनडी),आरक्षित पिन (सपोर्टिंग पिन) सहायक पिन फंक्शन पिन पर तनाव के प्रभाव को कम कर सकते हैं। इन पिनों को ईएसडी सुरक्षा सर्किट के रूप में बाहरी जमीन से जोड़ा जाना चाहिए।
पिन2, पिन3, पिन4, पिन5,फ्लाइंग इन्वर्टिंग कंडेसिटर का सकारात्मक टर्मिनल, फ्लाइंग बूस्ट कंडेसिटर का नकारात्मक टर्मिनल, टर्मिनलों के बीच चार्ज-पंप कंडेसिटर की आवश्यकता होती है।वे तैरना चाहिए जब कनवर्टर का उपयोग नहीं किया जाता है.
पिन6, वीबीएटीडीसी/डीसी कनवर्टर सर्किट के लिए बिजली की आपूर्ति यह डीसी/डीसी वोल्टेज कनवर्टर के आंतरिक बफर के लिए बिजली की आपूर्ति पिन है। यह कनवर्टर का उपयोग करते समय बाहरी स्रोत से जुड़ा होना चाहिए।यह VDD से जुड़ा होना चाहिए जब कनवर्टर का उपयोग नहीं किया जाता है.
पिन7, पिन12, पिन16, पिन21~25, एन.सी.आरक्षित पिन फंक्शन पिन के बीच एन.सी. पिन संगत और लचीले डिजाइन के लिए आरक्षित हैं।
पिन8, वीएसएस,ग्राउंड ऑफ लॉजिक सर्किट यह एक ग्राउंड पिन है. यह लॉजिक पिन के लिए संदर्भ के रूप में कार्य करता है. इसे बाहरी ग्राउंड से जोड़ा जाना चाहिए.
पिन9, वीडीडी,तर्क के लिए बिजली की आपूर्तियह एक वोल्टेज आपूर्ति पिन है. इसे बाहरी स्रोत से जोड़ा जाना चाहिए.
पिन10, पिन11, बीएस0, बीएस1,संचार प्रोटोकॉल चुनेंये पिन एमसीयू इंटरफेस चयन इनपुट हैं।
पिन13, सीएस#,चिप चयन यह पिन चिप चयन इनपुट है. चिप केवल तभी एमसीयू संचार के लिए सक्षम है जब सीएस # कम खींचा जाता है.
पिन14, आरएसटी#,नियंत्रक और ड्राइवर के लिए पावर रीसेट करें यह पिन रीसेट सिग्नल इनपुट है. जब पिन कम है, चिप का आरंभिकरण निष्पादित किया जाता है. सामान्य संचालन के दौरान इस पिन खींच उच्च रखें.
पिन15, डी/सी#,डेटा/कमांड कंट्रोल. यह पिन डेटा/कमांड कंट्रोल पिन है. जब पिन को ऊपर खींचा जाता है, तो D7~D0 पर इनपुट को डिस्प्ले डेटा के रूप में माना जाता है. जब पिन को नीचे खींचा जाता है, तो यह डेटा को प्रदर्शित करता है।D7~D0 पर इनपुट कमांड रजिस्टर में स्थानांतरित किया जाएगा. जब पिन ऊपर खींचा जाता है और सीरियल इंटरफ़ेस मोड चुना जाता है, तो एसडीआईएन पर डेटा डेटा के रूप में व्याख्या की जाएगी. जब इसे कम खींचा जाता है, तो एसडीआईएन पर डेटा कमांड रजिस्टर में स्थानांतरित किया जाएगा.I2C मोड में, यह पिन दास पते के चयन के लिए SA0 के रूप में कार्य करता है। एमसीयू इंटरफ़ेस संकेतों के लिए विस्तृत संबंध के लिए, कृपया टाइमिंग विशेषताएं आरेख देखें।
पिन18~Pin20, D0~D2,ये पिन एमसीयू डेटा बस से कनेक्ट करने वाले द्विदिश डेटा बस हैं। अप्रयुक्त पिन को कम करने की सिफारिश की जाती है। जब सीरियल इंटरफ़ेस मोड का चयन किया जाता है,D2 या तो कम या सीरियल डेटा इनपुट के रूप में D1 के साथ एक साथ बंधा जाना चाहिए: एसडीआईएन, और डी0 सीरियल क्लॉक इनपुट होगाः एससीएलके. जब आई 2 सी मोड का चयन किया जाता है, डी 2, डी 1 एक साथ बंधा जाना चाहिए और एसडीएआउट के रूप में कार्य करना चाहिए, एसडीएइन आवेदन में और डी 0 सीरियल क्लॉक इनपुट, एससीएल है।
पिन26,आईआरईएफचमक समायोजन के लिए वर्तमान संदर्भ.यह पिन खंड वर्तमान संदर्भ पिन है। इस पिन और वीएसएस के बीच एक प्रतिरोध कनेक्ट किया जाना चाहिए। वर्तमान को अधिकतम 12.5A पर सेट करें।
पिन27,वीसीओएमएचकॉम सिग्नल के लिए वोल्टेज आउटपुट हाई लेवल। यह पिन कॉम सिग्नल के लिए वोल्टेज आउटपुट हाई लेवल के लिए इनपुट पिन है। इस पिन और वीएसएस के बीच एक कैपेसिटर कनेक्ट किया जाना चाहिए।
पिन28,वीसी,ओईएल पैनल के लिए पावर सप्लाई। यह चिप का सबसे सकारात्मक वोल्टेज सप्लाई पिन है। कन्वर्टर का उपयोग करते समय इस पिन और वीएसएस के बीच एक स्थिरीकरण कैपेसिटर कनेक्ट किया जाना चाहिए।जब कन्वर्टर का प्रयोग नहीं किया जाता है तो इसे बाहरी स्रोत से जोड़ा जाना चाहिए।.
पिन29,वीएलएसएस,एनालॉग सर्किट का ग्राउंड यह एक एनालॉग ग्राउंड पिन है. इसे बाहरी रूप से वीएसएस से जोड़ा जाना चाहिए.
पिन30, एन.सी. (जीएनडी),आरक्षित पिन (सपोर्टिंग पिन) सहायक पिन फंक्शन पिन पर तनाव के प्रभाव को कम कर सकते हैं। इन पिनों को ईएसडी सुरक्षा सर्किट के रूप में बाहरी जमीन से जोड़ा जाना चाहिए।
पूर्ण अधिकतम रेटिंग
ऑप्टिकल विशेषताएं
* VDD1 = 2.8V, VPP = 8.0V & 7.4V पर लिया गया ऑप्टिकल माप। सॉफ्टवेयर कॉन्फ़िगरेशन अनुभाग 4.4 आरंभ का अनुसरण करता है।
विश्वसनीयता परीक्षणों की सामग्री
* उपरोक्त परीक्षणों के लिए प्रयुक्त नमूनों में ध्रुवीकरण शामिल नहीं है।
* परीक्षणों के दौरान नमी संक्षेपण नहीं देखा जाता है।

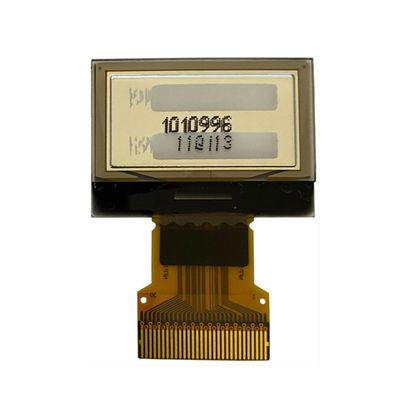

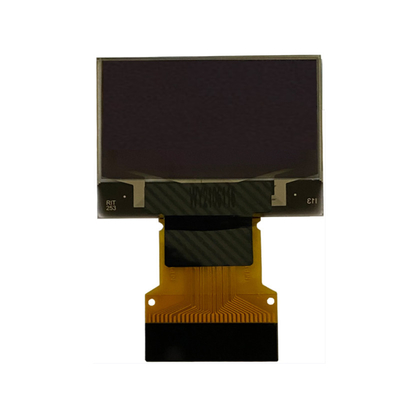

थोक मूल्य 0.96 इंच OLED डिस्प्ले मॉड्यूल 128x64 पिक्सेल SPI IIC इंटरफ़ेस प्लग-इन कनेक्शन Product छवि
SAEF प्रौद्योगिकी एक पेशेवर OLED मॉड्यूल आपूर्तिकर्ता है। हम मानक निष्क्रिय मैट्रिक्स OLED (PMOLED) / OLED डॉट मैट्रिक्स डिस्प्ले और कस्टम डिजाइन चरित्र OLED मॉड्यूल की एक विस्तृत श्रृंखला प्रदान करते हैं,ओएलईडी ग्राफिक डिस्प्ले और ओएलईडी डिस्प्ले पैनलयांत्रिक संरचना में चिप ऑन बोर्ड (सीओबी), चिप ऑन ग्लास (सीओजी), और टीएबी (टेप ऑटोमेटेड बॉन्ड) प्रकार शामिल हैं। ग्राहक एसटीएन एलसीडी से ओएलईडी डिस्प्ले तक आसानी से अनुप्रयोगों को अपग्रेड कर सकते हैं।एसएईएफ ओएलईडी मॉड्यूल सभी महत्वपूर्ण लाभों के साथ प्रस्तुत किए जाते हैं:
एसएईएफ टेक्नोलॉजी के ग्राफिक ओएलईडी डिस्प्ले तीन यांत्रिक संरचनाओं में उपलब्ध हैं जिनमें सीओबी, सीओजी और टीएबी निष्क्रिय मैट्रिक्स तकनीक शामिल है।50x16 OLED ग्राफिक डिस्प्ले में उपलब्ध ग्राफिक मोनोक्रोम OLED रिज़ॉल्यूशन, 64x128 OLED, 100x16 OLED, 100x32 ग्राफिक OLED, 200x16 ग्राफिक OLED, OLED 128x32, OLED डिस्प्ले 128x64, OLED 128x128, और 256x64 OLED डिस्प्ले।एसएईएफ उत्पाद श्रृंखला में ग्राफिक ओएलईडी डिस्प्ले में ऑनबोर्ड कंट्रोलर और इंटरफेस शामिल हैं समानांतर, धारावाहिक, और I2C OLED, SPI OLED. इन OLED डिस्प्ले मॉड्यूल में रिज़ॉल्यूशन/रंग के आधार पर 3V, या 5V का वोल्टेज चलाया जाता है।
एसएईएफ ओएलईडी डिस्प्ले मॉड्यूल की एक विस्तृत श्रृंखला प्रदान करता है, जिसमें 0.42 "से 5.5" ओएलईडी, जैसे 0.42" माइक्रो ओएलईडी डिस्प्ले, 0.49" ओएलईडी डिस्प्ले, 0.5" ओएलईडी डिस्प्ले, 0.54" ओएलईडी डिस्प्ले, 0.66" मिनी ओएलईडी डिस्प्ले,0.69" OLED, 0.77" OLED डिस्प्ले, 0.87" OLED डिस्प्ले मॉड्यूल0.91" OLED डिस्प्ले, 0.95" OLED, 0.96" OLED डिस्प्ले, 1.5" OLED डिस्प्ले, 2" OLED, 2.4" OLED, 2.7" OLED डिस्प्ले, 5.5" OLED डिस्प्ले,और कस्टम डिजाइन समाधान.
