उत्पाद विवरण:
|
| उत्पाद: | 10.1 इंच एलसीडी टच स्क्रीन | संकल्प: | 1280 आरजीबी x 800 |
|---|---|---|---|
| टच स्क्रीन: | आरटीपी | इंटरफेस: | 8 बिट्स-एलवीडीएस इंटरफ़ेस |
| भूतल चमक: | 420 सीडी/एम2(निट्स) | देखने की दिशा: | आईपीएस, सभी देखने के कोण (85/85/85/85) |
| पिन नंबर: | 40 पिन | रूपरेखा मंद।: | 229.46 (H) x149.1 ((V) x 4.3 ((T) (मिमी) |
| सक्रिय क्षेत्र: | 216.96 (एच) x 135.6(वी) (मिमी) | सतह उपचार: | कठोर कोटिंग(3H) |
| रंग प्रदर्शित करें: | 16.7 एम | संबंध: | ZIF |
| संचालन तापमान।: | -20 ℃ से + 70 ℃ | भंडारण अस्थायी।: | -30°C से +80°C |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | औद्योगिक ग्रेड प्रतिरोधी एलसीडी टच स्क्रीन,मेडिकल ग्रेड रेसिस्टिव एलसीडी टच स्क्रीन |
||

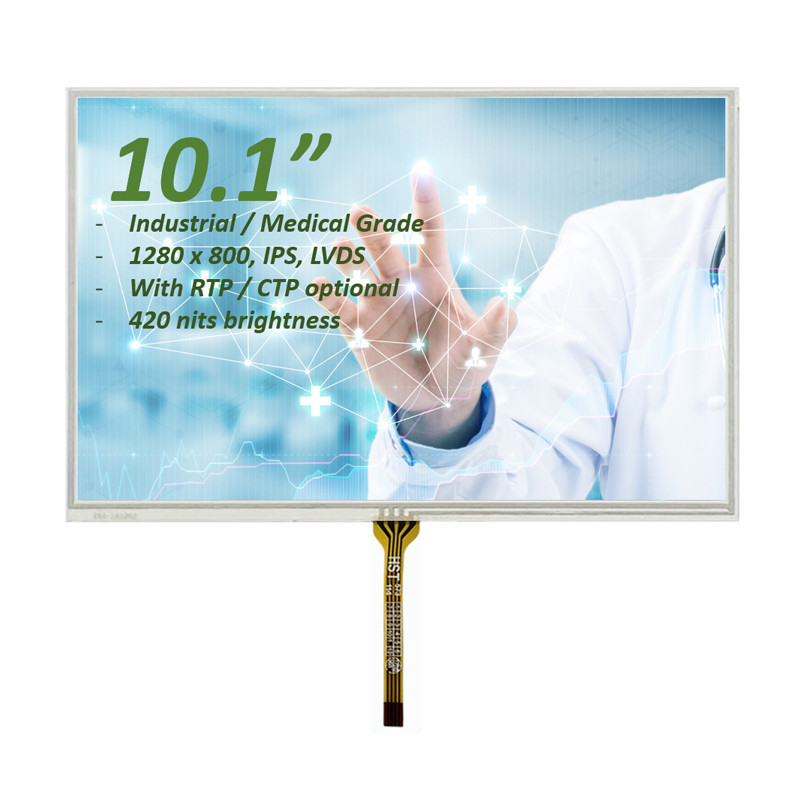

औद्योगिक/चिकित्सा ग्रेड 10 इंच प्रतिरोधी एलसीडी टच स्क्रीन 1280x800 डॉट्स उत्पाद परिचय

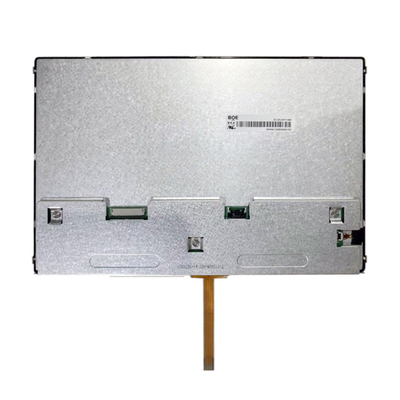

एसएईएफ टेक्नोलॉजी एसएफटीओ1010एलएक्स-7047ए-टी औद्योगिक/चिकित्सा ग्रेड एलसीडी टचस्क्रीन एक 10.1 इंच आईपीएस प्रकार का पूर्ण देखने के कोण स्क्रीन है जिसमें 1280x800 पिक्सल का रिज़ॉल्यूशन है।यह टीएफटी एलसीडी डिस्प्ले मॉड्यूल 8 बिट्स-एलवीडीएस इंटरफ़ेस का समर्थन करता है. SFTO1010LX-7047A-T उच्च चमक TFT एलसीडी स्क्रीन है 3.9V ((अधिकतम मूल्य) के लिए ऑपरेटिंग वोल्टेज. Vdd 2.3V से 3.6V है.

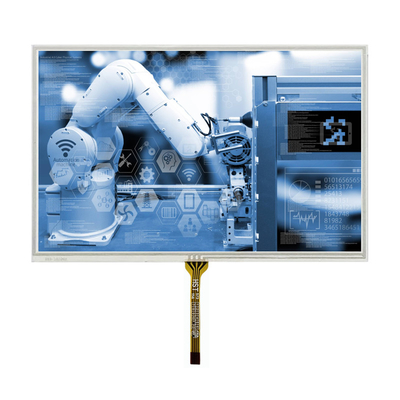

SFTO1010LX-7047A-T को प्रतिरोधी टच पैनल के साथ डिज़ाइन किया गया है, TFT मॉड्यूल SFTO1010LX-7047A-T 420cd/m2 चमक के साथ है।जीपीएस उपकरण, पीओएस टर्मिनल, कैश रीडर, स्कैनर, होम ऑटोमेशन, कॉन्फ्रेंस फोन, एनालाइज़र, घरेलू उपकरण, होम ऑटोमेशन, सुरक्षा प्रणाली आदि।
विशेषताएं
यह 10.1 इंच का औद्योगिक टीएफटी डिस्प्ले -20 डिग्री सेल्सियस से +70 डिग्री सेल्सियस तक के तापमान पर काम कर सकता है, इसका भंडारण तापमान -30 डिग्री सेल्सियस से +80 डिग्री सेल्सियस तक है।
यह प्रतिरोधक टचस्क्रीन 10.1 इंच का टीएफटी 16.7M रंग प्रदर्शित करता है।
इस 10.1 इंच की एलसीडी टच स्क्रीन का परिधि आयाम 229.46 (एच) X149.1 ((वी) X 4.3 ((टी) (मिमी) है, वीए 216.96 (एच) X 135.6 ((वी) (मिमी) है।
यह 10.1 इंच का टीएफटी डिस्प्ले 8 बिट्स-एलवीडीएस इंटरफेस, 40 पिन (जिफ कनेक्शन) का समर्थन करता है।
यह 10.1 इंच का टीएफटी डिस्प्ले एक आईपीएस सभी देखने की दिशा है
इस 10.1" टीएफटी एलसीडी के लिए, हमने कैपेसिटिव टचस्क्रीन के साथ एक वेरियन डिजाइन किया है, कृपया हमारी वेबसाइट पर खोज करेंSFTO1010LX-7047A-CT.
इस 10.1" टीएफटी स्क्रीन के लिए, हम सलाह देते हैंSFRA101H-1280800A-CTके लिएएचडीएमआई कनेक्शन के साथ रास्पबेरी पाई के साथ संगत।
| उत्पाद: | 10.1 इंच एलसीडी टच स्क्रीन |
| संकल्पः | 1280 आरजीबी एक्स 800 |
| टच स्क्रीनः | आरटीपी |
| इंटरफ़ेसः | 8 बिट्स-एलवीडीएस इंटरफेस |
| सतह चमकः | 420 Cd/m2 ((निट्स) |
| पिन संख्याः | 40 पिन |
| देखने की दिशा: | आईपीएस, सभी देखने का कोण (85/85/85/85) |
| रूपरेखा डिम.: | 229.46 (H) X149.1 ((V) X 4.3 ((T) (मिमी) |
| सक्रिय क्षेत्रः | 216.96 (H) X 135.6 ((V) (मिमी) |
| प्रदर्शन रंगः | 16.7 एम |
| सतह उपचार: | हार्ड कोटिंग ((3H) |
| कनेक्शनः | ZIF |
| परिचालन तापमानः | -20°C से +70°C |
| भंडारण तापमानः | -30°C से +80°C तक |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 |
| अनुपालन: | REACH और RoHS अनुरूप |
औद्योगिक/चिकित्सा ग्रेड 10 इंच प्रतिरोधी एलसीडी टच स्क्रीन 1280x800 डॉट्स उत्पाद ड्राइंग
पूर्ण अधिकतम रेटिंग
नोट 1: यदि 50 डिग्री सेल्सियस से नीचे का तापमान है, तो अधिकतम आर्द्रता 90% आरएच है, यदि 50 डिग्री सेल्सियस से ऊपर का तापमान है, तो पूर्ण आर्द्रता 60% आरएच से कम होनी चाहिए।
नोट 2: ऑपरेटिंग तापमान -10°C के आसपास होने पर प्रतिक्रिया का समय बेहद धीमा होगा और उच्च तापमान पर काम करने पर पृष्ठभूमि अंधेरा हो जाएगी।
डीसी विशेषताएं
नोट 1: पहले एलसीडी पर वीडीडी और वीजीएल लगाएं और फिर वीजीएच लगाएं।
नोट 2: वीडीडी सेटिंग ग्राहक के सिस्टम बोर्ड के सिग्नल आउटपुट वोल्टेज से मेल खाना चाहिए।
नोट 3: विशिष्ट वीसीओएम केवल एक संदर्भ मूल्य है, इसे प्रत्येक एलसीएम के अनुसार अनुकूलित किया जाना चाहिए।
ऑप्टिकल विशेषताएं
पिन परिभाषा
औद्योगिक/चिकित्सा ग्रेड 10 इंच प्रतिरोधी एलसीडी टच स्क्रीन 1280x800 डॉट्स उत्पाद ड्राइंग
