उत्पाद विवरण:
|
| उत्पाद: | 0.63 इंच OLED डिस्प्ले मॉड्यूल | पिक्सेल की संख्या: | 120x28 पिक्सेल |
|---|---|---|---|
| चालक आई.सी: | SSD1312 या समकक्ष | प्रदर्शन मोड: | निष्क्रिय मैट्रिक्स |
| रंग प्रदर्शित करें: | मोनोक्रोम (सफ़ेद) | ड्राइव कर्तव्य: | काम का समय, 1/28 |
| पैनल का आकार: | 21.54 x 6.62 x 1.22 (मिमी) | सक्रिय क्षेत्र: | 15.58 x 3.62 (मिमी) |
| पिक्सेल पिच: | 0.13 x 0.13 (मिमी) | पिक्सेल आकार: | 0.11 x 0.11 (मिमी) |
| देखने की दिशा: | सभी दृश्य कोण | इंटरफेस: | I2C |
| संबंध: | सोल्डरिंग/हॉटबार (अनुकूलित) | पिन नंबर: | 14 पिन (अनुकूलित किया जा सकता है) |
| जीवनभर: | 50,000 घंटे @60cd/m2 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 120x28 पिक्सल OLED डिस्प्ले मॉड्यूल,0.63 इंच OLED डिस्प्ले मॉड्यूल,मोनोक्रोम आई2सी ओईडी डिस्प्ले |
||
0.63 इंच 120x28 पिक्सल OLED डिस्प्ले मॉड्यूल, 0.63 इंच OEL मैट्रिक्स डिस्प्ले उत्पाद परिचय
SFOS063XZ-7114AN OLED डिस्प्ले मॉड्यूल एक 120x28 रिज़ॉल्यूशन COG ग्राफिक डिस्प्ले है, जिसका विकर्ण आकार 0.63 इंच है।ओएलईडी मॉडल को औद्योगिक ग्रेड के रूप में डिजाइन किया गया है, जिसमें प्रतिस्पर्धी मूल्य का लाभ है. मॉड्यूल SSD1312 IC के साथ निर्मित है; यह I2C इंटरफ़ेस का समर्थन करता है। तर्क के लिए आपूर्ति वोल्टेज 2.8V विशिष्ट है, 1.65V से 3.3V तक, प्रदर्शन के लिए आपूर्ति वोल्टेज 8V है,वीडीडी के लिए ऑपरेटिंग करंट 180μA है, ड्राइविंग ड्यूटी 1/28.SFOS063XZ-7114AN OEL डिस्प्ले मॉड्यूल पहनने योग्य उपकरण, स्मार्ट होम एप्लिकेशन आदि के लिए उपयुक्त है। यह मॉड्यूल -40°C से +80°C के तापमान पर काम कर सकता है।इसके भंडारण तापमान -40°C से +85°C तक होते हैं.
विशेषताएं
9इस 0.63 इंच के ओएलईडी डिस्प्ले में +25 डिग्री सेल्सियस पर 10 माइक्रोसेकंड का तेज प्रतिक्रिया समय है।
10इस 0.63 इंच के मोनो ओएलईडी उत्पाद में उच्च चमक है और इस उत्पाद में 2000 तक का कंट्रास्ट अनुपात हैः1.
11इस कम लागत वाले 0.63 इंच के ओएलईडी उत्पाद में कम बिजली की खपत होती है - जिससे CO2 उत्सर्जन कम होता है।
| उत्पाद: | 0.63 इंच OLED डिस्प्ले मॉड्यूल |
| ड्राइवर आईसीः | एसएसडी1312 या समकक्ष |
| इंटरफ़ेसः | I2C |
| प्रदर्शन रंगः | मोनोक्रोम (सफेद) |
| पिक्सेल की संख्याः | 120x28 पिक्सेल |
| प्रदर्शन मोडः | निष्क्रिय मैट्रिक्स |
| ड्राइव कर्तव्यः | जीवन के बारे में क्या? 1/28 |
| पैनल का आकारः | 21.54 X 6.62 X 1.22 (मिमी) |
| सक्रिय क्षेत्रः | 15.58 X 3.62 (मिमी) |
| पिक्सेल पिचः | 0.13 X 0.13 (मिमी) |
| पिक्सेल आकारः | 0.11 X 0.11 (मिमी) |
| पिन संख्याः | 14 पिन (अनुकूलित किया जा सकता है) |
| देखने की दिशा: | सभी दृष्टिकोण |
| कनेक्शनः | सोल्डरिंग/हॉटबार (अनुकूलित) |
| जीवन काल: | 50,000 घंटे @60cd/m2 |
| अनुपालन: | REACH और RoHS अनुरूप |
0.63 इंच 120x28 पिक्सल OLED डिस्प्ले मॉड्यूल, 0.63 इंच OEL मैट्रिक्स डिस्प्ले उत्पाद ड्राइंग
पूर्ण अधिकतम रेटिंग
ऑप्टिकल विशेषताएं
पिन परिभाषा
पिन1, सी2पी/पिन2, सी2एन/पिन3, सी1पी/पिन4, सी1एन
फ्लाइंग इनवर्टिंग कंडेसिटर का सकारात्मक टर्मिनल, फ्लाइंग बूस्ट कंडेसिटर का नकारात्मक टर्मिनल। टर्मिनलों के बीच चार्ज-पंप कंडेसिटर की आवश्यकता होती है।वे तैरना चाहिए जब कनवर्टर का उपयोग नहीं किया जाता है.
पिन 5,वीडीडी2वीबीएटी
डीसी/डीसी कनवर्टर सर्किट के लिए पावर सप्लाई. यह डीसी/डीसी वोल्टेज कनवर्टर के आंतरिक बफर के लिए पावर सप्लाई पिन है. यह कनवर्टर का उपयोग करते समय बाहरी स्रोत से जुड़ा होना चाहिए.जब कन्वर्टर का उपयोग नहीं किया जाता है तो इसे वीडीडी से जोड़ा जाना चाहिए.
पिन6, VBREFNC
पिन7, वीएसएस
ग्राउंड ऑफ लॉजिक सर्किट यह एक ग्राउंड पिन है। यह लॉजिक पिन के लिए संदर्भ के रूप में कार्य करता है। इसे बाहरी ग्राउंड से जोड़ा जाना चाहिए।
पिन8, वीडीडी1
तर्क के लिए बिजली की आपूर्ति. यह एक वोल्टेज आपूर्ति पिन है. यह बाहरी स्रोत से जुड़ा होना चाहिए.
पिन9, RES#
नियंत्रक और ड्राइवर के लिए पावर रीसेट करें. यह पिन रीसेट सिग्नल इनपुट है. जब पिन कम है, चिप का आरंभिकरण निष्पादित किया जाता है. सामान्य संचालन के दौरान इस पिन को ऊपर खींचें.
पिन10, एससीएल
आईआईसी बस घड़ी सिग्नल. आई2सी बस में सूचना का प्रसारण एक घड़ी सिग्मल का अनुसरण कर रहा है. डेटा का प्रत्येक प्रसारण इस पिन के एक एकल घड़ी अवधि के दौरान होता है.
पिन11, एसडीए
I2C बस डेटा सिग्नल. यह पिन ट्रांसमीटर और रिसीवर के बीच संचार चैनल के रूप में कार्य करता है.
पिन12, आईआरईएफ
चमक समायोजन के लिए वर्तमान संदर्भ। यह पिन खंड वर्तमान संदर्भ पिन है। इस पिन और वीएसएस के बीच एक प्रतिरोध कनेक्ट किया जाना चाहिए। वर्तमान को अधिकतम 12.5uA पर सेट करें।
पिन13, वीसीओएमएच
कॉम सिग्नल के लिए वोल्टेज आउटपुट हाई लेवल. यह पिन कॉम सिग्नल के लिए वोल्टेज आउटपुट हाई लेवल के लिए इनपुट पिन है. इस पिन और वीएसएस के बीच संधारित्र को जोड़ा जाना चाहिए.
पिन14, वीसी
ओईएल पैनल के लिए पावर सप्लाई। यह चिप का सबसे सकारात्मक वोल्टेज सप्लाई पिन है। कन्वर्टर का उपयोग करते समय इस पिन और वीएसएस के बीच एक स्थिरीकरण कैपेसिटर कनेक्ट किया जाना चाहिए।यह बाहरी स्रोत से जुड़ा होना चाहिए जब कनवर्टर का उपयोग नहीं किया जाता है.

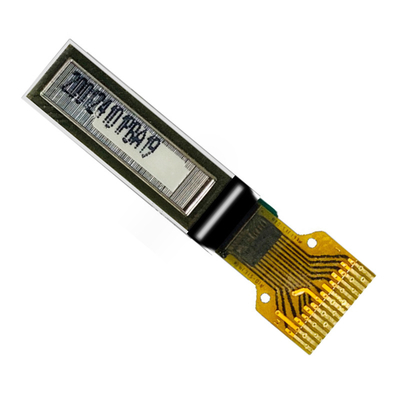

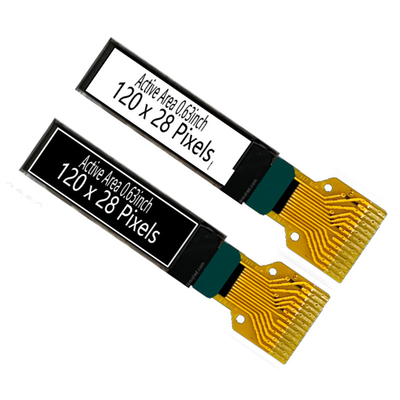

0.63 इंच 120x28 पिक्सल OLED डिस्प्ले मॉड्यूल, 0.63 इंच OEL मैट्रिक्स डिस्प्लेउत्पाद छवि
