उत्पाद विवरण:
|
| उत्पाद: | 0.96 इंच का OLED डिस्प्ले | पिक्सेल की संख्या: | 128x64 पिक्सेल |
|---|---|---|---|
| चालक आई.सी: | SSD1315 या समतुल्य | प्रदर्शन मोड: | निष्क्रिय मैट्रिक्स |
| रंग प्रदर्शित करें: | मोनोक्रोम (सफ़ेद) | ड्राइव कर्तव्य: | 1/64 कर्तव्य |
| पैनल का आकार: | 24.7 x 16.6 x 1.3 (मिमी) | सक्रिय क्षेत्र: | 21.74 x 11.175 (मिमी) |
| पिक्सेल पिच: | 0.17 x 0.175 (मिमी) | पिक्सेल आकार: | 0.15 x 0.15 (मिमी) |
| देखने की दिशा: | सभी दृश्य कोण | इंटरफेस: | I2C, SPI वैकल्पिक |
| संबंध: | लगाना | पिन नंबर: | 30 पिन (अनुकूलित किया जा सकता है) |
| संचालन तापमान।: | -40C - +70C | भंडारण अस्थायी।: | -40सी - + 85सी |
| जीवनभर: | 50,000 घंटे @60cd/m2 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 0.96 इंच OLED डिस्प्ले मॉड्यूल,ओएलईडी डिस्प्ले मॉड्यूल 128x64 |
||
** डेटाशीट डाउनलोड करें **
SFOS096JY-7127AP विनिर्देश.pdf
0.96 इंच का OLED डिस्प्ले 128x64 सफेद/नीला/पीला/पीला नीलाउत्पाद का परिचय
मोनोक्रोम ओएलईडी डिस्प्ले एक ओएलईडी डिस्प्ले को संदर्भित करता है जो केवल एक रंग प्रदर्शित कर सकता है, जैसे सफेद, नीला और पीला। ये तीन रंग अधिकांश उपयोगकर्ताओं के बीच काफी आम और लोकप्रिय हैं। इसके अलावा,इस डिस्प्ले स्क्रीन पर, हम पीले और नीले रंग के दोहरे रंग के डिस्प्ले भी प्रदान कर सकते हैं, जो उपयोगकर्ताओं को एक अच्छा दृश्य अनुभव भी प्रदान करता है।
SFOS096XZ-7127AP OLED डिस्प्ले मॉड्यूल एक 128x64 रिज़ॉल्यूशन COG ग्राफिक डिस्प्ले है जिसका विकर्ण आकार 0.96 इंच है।ओएलईडी मॉडल को औद्योगिक ग्रेड के रूप में डिज़ाइन किया गया है और इसकी कीमत प्रतिस्पर्धात्मक लाभ है. इस मॉड्यूल में एक अंतर्निहित SSD1315 आईसी है; यह I2C और SPI इंटरफेस का समर्थन करता है। तर्क शक्ति आपूर्ति वोल्टेज 2.8V है, प्रदर्शन बिजली आपूर्ति वोल्टेज 9V है, VDD ऑपरेटिंग वर्तमान 160 μ A है,और ड्राइविंग ड्यूटी साइकिल 1/64 है.
SFOS096XZ-7127AP OEL डिस्प्ले मॉड्यूल पहनने योग्य उपकरणों, स्मार्ट होम एप्लिकेशन और अधिक के लिए उपयुक्त है। यह मॉड्यूल -40 °C से +70 °C तक के तापमान पर काम कर सकता है।इसका भंडारण तापमान -40 °C से +85 °C है.
विशेषताएं
| उत्पाद: |
0.96 इंच प्लगिंग कनेक्शन OLED डिस्प्ले |
| पिक्सेल की संख्याः | 128x64 पिक्सेल |
| ड्राइवर आईसीः | एसएसडी1315 या समकक्ष |
| प्रदर्शन मोडः | निष्क्रिय मैट्रिक्स |
| प्रदर्शन रंगः | सफेद, नीला, पीला और दो रंग ((पीला/नीला) |
| ड्राइव कर्तव्यः | 1/64 कर्तव्य |
| सक्रिय क्षेत्रः | 21.74 X 11.175 (मिमी) |
| पैनल का आकारः | 24.7 X 16.6 X 1.3 (मिमी) |
| पिक्सेल पिचः | 0.17 X 0.175 (मिमी) |
| पिक्सेल आकारः | 0.15 X 0.15 (मिमी) |
| इंटरफ़ेसः | I2C, SPI वैकल्पिक |
| देखने की दिशा: | सभी दृष्टिकोण |
| कनेक्शनः | प्लग-इन |
| पिन संख्याः | 30 पिन (अनुकूलित किया जा सकता है) |
| परिचालन तापमानः | -40C - +70C |
| भंडारण तापमानः | -40C - +85C |
| जीवन काल: | 50,000 घंटे @60cd/m2 |
| अनुपालन: | REACH और RoHS अनुरूप |

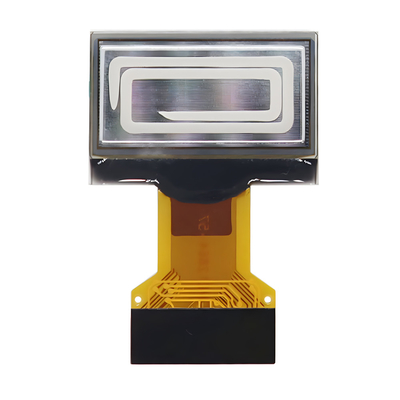

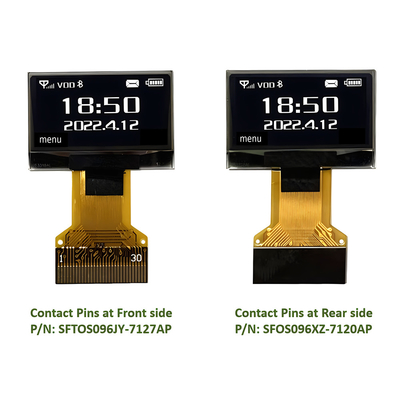

0.96 इंच का OLED डिस्प्ले 128x64 सफेद/नीला/पीला/पीला नीलाउत्पाद चित्र
इंटरफेस पिन परिभाषा
| नहीं | प्रतीक | विवरण |
| 1 | NC | कोई संबंध नहीं। |
| 2 | C1N |
CXP/CXN-Pin चार्ज पंप कंडेन्सर के लिए;एक कंडेन्सर के साथ एक दूसरे से कनेक्ट करें |
| 3 | C1P | |
| 4 | C2P | |
| 5 | C2N | |
| 6 | वीबीएटी | चार्ज पंप नियामक सर्किट के लिए बिजली की आपूर्ति। |
| 7,10 | NC | कोई संबंध नहीं |
| 8 | वीएसएस | यह एक ग्राउंड पिन है |
| 9 | वीडीडी | कोर लॉजिक ऑपरेशन के लिए पावर सप्लाई पिन। |
| 11 | बीएस1 |
एमसीयू बस इंटरफ़ेस चयन पिन. |
| 12 | बीएस2 | |
| 13 | सीएस | यह चिप चयन इनपुट है. |
|
14 |
RES |
सिग्नल इनपुट रीसेट करें.जब पिन कम खींचा जाता है,चिप का आरंभिकरण निष्पादित होता है. सामान्य संचालन के दौरान इस पिन उच्च रखें ((यानी वीडीडी से कनेक्ट) |
|
15 |
A0 |
यह डेटा/कमांड कंट्रोल पिन है. जब इसे HIGH खींचा जाता है (यानी VDD से कनेक्ट होता है), तो D[7:0] पर डेटा को डेटा के रूप में माना जाता है. जब इसे LOW खींचा जाता है, तो D[7:0] पर डेटा कमांड रजिस्टर में स्थानांतरित किया जाएगा। I2C मोड में, यह पिन गुलाम पते के चयन के लिए SA0 के रूप में कार्य करता है। जब 3-वायर सीरियल इंटरफेस का चयन किया जाता है, तो इस पिन को वीएसएस से जोड़ा जाना चाहिए। |
|
16 |
WR |
यह एमसीयू इंटरफेस से कनेक्ट करने वाला रीड/राइट कंट्रोल इनपुट पिन है। जब 8080 इंटरफ़ेस मोड चुना जाता है, तो यह पिन Write (WR#) इनपुट होगा। जब यह पिन LOW खींचा जाता है और चिप का चयन किया जाता है तो डेटा लेखन ऑपरेशन शुरू होता है। |
|
17 |
आर एंड डी |
जब 8080-सीरीज़ के माइक्रोप्रोसेसर से कनेक्ट किया जाता है, तो यह पिन रीड (RD#) सिग्नल प्राप्त करता है। जब इस पिन को LOW खींचा जाता है और चिप का चयन किया जाता है तो पुनः ऑपरेशन शुरू होता है। जब सीरियल या I2C इंटरफेस का चयन किया जाता है, तो इस पिन को वीएसएस से जोड़ा जाना चाहिए। |
|
18 ~ 25 |
D0 ~ D7 |
ये माइक्रोप्रोसेसर के डेटा बस से कनेक्ट होने के लिए 8-बिट द्विदिश डेटा बस हैं। जब सीरियल इंटरफ़ेस मोड चुना जाता है, तो डी0 सीरियल क्लॉक इनपुट होगाः एससीएलके;D1 सीरियल डेटा इनपुट होगा: SDIN और D2 को NC रखा जाना चाहिए। जब I2C मोड का चयन किया जाता है, तो D2, D1 को एक साथ बंधा जाना चाहिए और SDAout के रूप में कार्य करना चाहिए, आवेदन में SDAin और D0 सीरियल क्लॉक इनपुट, SCL है। |
|
26 |
IREF |
यह खंड आउटपुट वर्तमान संदर्भ पिन है. जब बाहरी IREF का प्रयोग किया जाता है, तो IREF धारा को 30uA पर बनाए रखने के लिए इस पिन और VSS के बीच एक प्रतिरोधक जोड़ा जाना चाहिए। जब आंतरिक आईआरईएफ का प्रयोग किया जाता है, तो इस पिन को एनसी रखा जाना चाहिए। |
|
27 |
VCOMH |
COM सिग्नल के लिए पिन ने वोल्टेज स्तर का चयन किया। इस पिन और VSS.Com के बीच एक संधारित्र कनेक्ट किया जाना चाहिए |
|
28 |
वीसी |
पैनल ड्राइविंग वोल्टेज के लिए पावर सप्लाई. यह सबसे सकारात्मक पावर वोल्टेज सप्लाई पिन भी है. जब चार्ज पंप सक्षम है, तो इस पिन और वीएसएस के बीच एक कैपेसिटर कनेक्ट किया जाना चाहिए. |
| 29,30 | NC | कोई संबंध नहीं |
डीसी विशेषताएं
| पद | प्रतीक | मिनट. | टाइप करें। | मैक्स. | इकाई | |
|
आपूर्ति वोल्टेज |
तर्क आपूर्ति वोल्टेज आईसी | वीडीडी | 1.65 | 3.0 | 3.5 | वी |
| चार्ज पंप नियामक आपूर्ति वोल्टेजआई |
वीबीएटी |
3.0 |
3.3 |
4.5 |
वी |
|
|
कार्यरत (ओएलईडी पैनल के लिए) |
वीसी |
7.0 |
7.5 |
8.0 |
वी |
|
|
इनपुट वोल्टेज |
उच्च वोल्टेज | एचआईवी | 0.8 x वीडीडी | - | वीडीडी | वी |
| कम वोल्टेज | वीआईएल | 0 | - | 0.2 x वीडीडी | वी | |
|
आउटपुट वोल्टेज |
उच्च वोल्टेज | वीओएच | 0.9 x वीडीडी | - | वीडीडी | वी |
| कम वोल्टेज | VOL | वीएसएस | - | 0.1 x वीडीडी | वी | |
इलेक्ट्रो-ऑप्टिकल विशेषताएं
| पद | प्रतीक | मिनट. | टाइप करें। | मैक्स. | इकाई | टिप्पणी | |
| ऑपरेटिंग ल्यूमिनेन्स | L | 50 | 65 | - | cd /m2 | सभी पिक्सेल चालू | |
| बिजली की खपत | पी | - | 50 | 60 | mW |
30% पिक्सेल चालू |
|
| फ्रेम आवृत्ति | Fr | - | 105 | - | हर्ज | - | |
|
रंग समन्वय |
नीला | सीआईई एक्स | 0.11 | 0.15 | 0.19 |
CIE1931 |
अंधेरा कक्ष |
| CIE y | 0.21 | 0.25 | 0.29 | ||||
|
प्रतिक्रिया समय
|
उठो | tr | - | 10 | - | हम | - |
| क्षय | Td | - | 10 | - | हम | - | |
| कंट्रास्ट अनुपात | सीआर | 10000:1 | - | - | - | अंधेरा कक्ष | |
| देखने का कोण | θ | 160 | - | - | डिग्री | - | |
| परिचालन जीवनकाल | शीर्ष | 22000 | - | - | घंटों | L= 65 cd/m2 | |

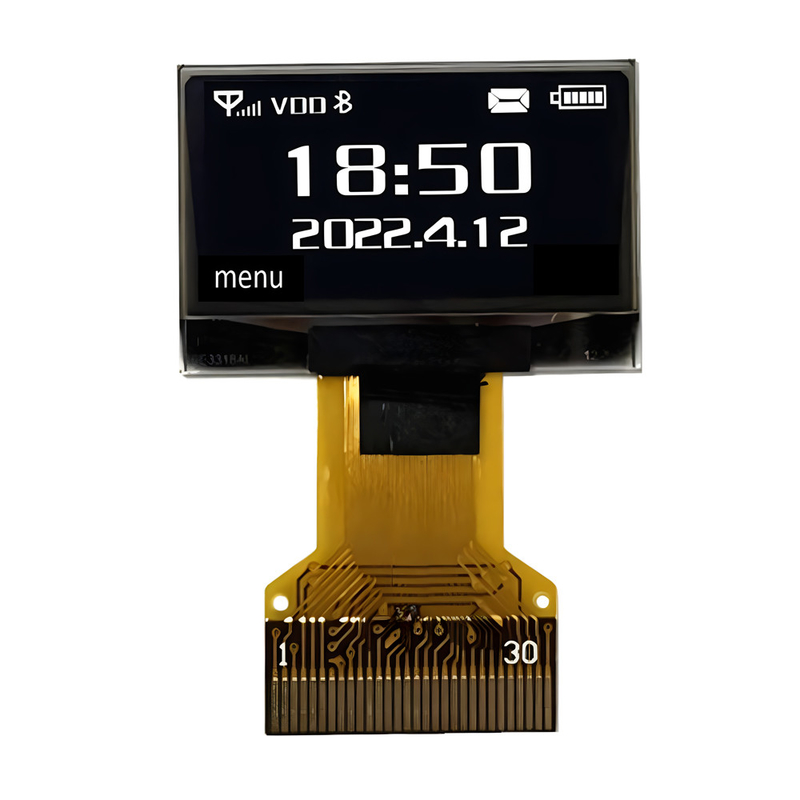

0.96 इंच का OLED डिस्प्ले 128x64 सफेद/नीला/पीला/पीला नीलाउत्पाद छवि
